Привод руля авто предназначен для обеспечения поворота колёс в стороны. Этот механизм имеет разные виды в зависимости от строения конструкции. Из статьи вы узнаете о составных элементах и деталях каждого из типов, а также получите необходимые теоретические знания для проведения плановых и внеплановых ремонтных работ на этом участке. Схема системы достаточно сложна, однако каждый автолюбитель должен следить за исправностью её деталей.
Что называют рулевым приводом

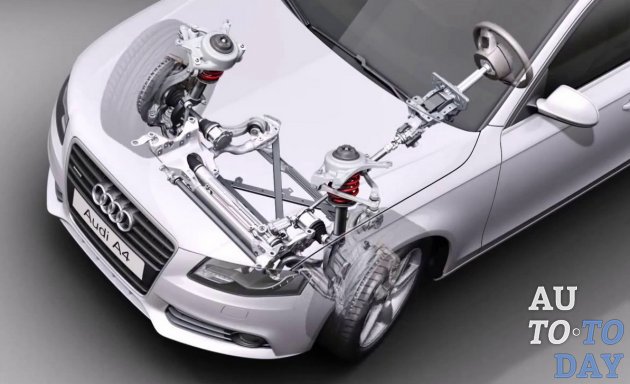

Рулевой привод — сложная система организации деталей, представляющая собой целый механизм. Он функционирует с целью переноса определённого усилия от руля к колёсам. Это необходимо для выполнения поворота авто в соответствующем направлении.
Эта сложная конструкция предназначена для обеспечения взаимодействия системы механического управления авто путём преобразования оборотов вала рассматриваемого механизма в движение колёс по вертикальной оси для реализации поворотного манёвра. Также она помогает снизить колебания колёс и предотвращает их самостоятельную смену траектории во время нормального функционирования процесса обеспечения связи колёсной базы и кузова, а также упругости авто.
1 — рулевой механизм; 2—рулевая сошка; 3 и 6—продольная и поперечная рулевые тяги; 4— верхний поворотный рычаг; 5 — поворотная цапфа; 7— нижние рычаги поворотных цапф
Виды рулевого привода и их конструкция
Данная структурированная система имеет разное строение, которое различается по типу установленной подвески и рулевого механизма.
Соответственно, приводы классифицированы на несколько видов:
- Конструкция «шестерня-рейка».
- Рулевая трапеция.
- Рулевой наконечник и шаровый шарнир.
Рулевой привод механизма «шестерня-рейка»
Этот вид используется в современных авто наиболее часто. Благодаря ему передние колёса машины совершают поворот под определённым углом. В состав несложной конструкции входят две горизонтальные тяги. Помимо этого, ещё поворотные рычаги стоек передней подвески и наконечники. Рейка соединена шарнирами с тягами. Данная система позволяет передним колёсам выполнять углы разной величины при повороте.
Рулевая трапеция
Такую трапецию чаще используют в винтовом и червячном механизмах. Данная система включает в себя:
- Маятниковый рычаг, а также по одному поворотному для каждой стороны.
- Боковую и среднюю тяги.
- Сошку.
- Шаровые шарниры.
Свободное вращение деталей обеспечивает тяга, на концах которой расположены шарниры, так называемые опоры. Также она способствует совершению поворота управляемых колёс на различные углы. Классификация трапеций подразумевает цельную или разрезную конструкцию. Первая используется в зависимой подвеске, а вторая применяется в независимой. Устанавливается чаще всего на грузовых авто впереди оси или после неё.
Рулевой наконечник с шаровым шарниром
Данная конструкция представляет собой съёмный наконечник тяги. Он состоит из:
- шарнира, имеющего заглушку, заключённых в корпус;
- шарового пальца, имеющего резьбу;
- вкладышей, благодаря которым происходит ограничение перемещения при вращении шарового пальца;
- защитного кожуха с кольцом, позволяющим фиксировать его на пальце;
- пружины.
Техническая неисправность наконечника неизбежно приведёт к выходу из строя тяги, что влияет на безопасность движения. Обязательно необходимо провести замену детали во избежание повреждений связных элементов узла.
Что касается шарнира, он нужен для перенесения применяемых усилий от механизма управления авто к колёсам и должен обеспечивать подвижность тех деталей, которые соединяют элементы всего привода. Именно шаровые опоры берут на себя роль буфера, т. к. на низ машины приходится основной удар от всех неровностей на дороге.
Электрогидравлический рулевой привод
Основным преимуществом электрогидравлического типа является простая и лаконичная конструкция. Насос приводится в действие электродвигателем, а не двигателем внутреннего сгорания. Таково его назначение. Модуль управления представлен в виде единого механизма с электромотором насоса и гидравлическим механизмом.
Одним из главных плюсов такой системы является автоматическое отключение насоса при утечке масла, что предотвращает выход его из строя. Слабо изучено влияние параметров настройки привода на его характеристики. В связи с этим проблема исследования автономных электрогидравлических приводов с комбинированным регулированием скорости является актуальной и острой для современной автомобильной промышленности.
Основные детали рулевого привода
Механизм управления машиной представляет собой сложно структурированную конструкцию, которая состоит из нескольких элементов:
- поперечная и продольная тяги;
- нижний и верхний рычаги;
- поворотная цапфа;
- сошка;
- вал;
- рулевая передача;
- руль.
Строение рулевого привода может разниться, зависимо от принципов положения рычагов и тяг. Эти детали образуют собой рулевую трапецию, что может находиться спереди или сзади. Конструкция также отличается, исходя из вида подвески, которая может быть зависимой и независимой.
Основное назначение
Основополагающее предназначение этого привода состоит в обеспечении безопасного движения машины. Конструкция и план управления является достаточно важным механизмом наряду с системой торможения. На авто курс движения меняется путём поворота передних колёс в нужную сторону, что становится возможным благодаря слаженному взаимодействию деталей в конструкции управления. Силовой способ во время совершения поворота лежит в основе работы механизма курсовой устойчивости.
Вспомогательный рулевой привод
Деталь рулевой системы должна обеспечивать кинематическую связь рулевого механизма и колёс. Само название этого элемента даёт понять для чего он предназначен. Каждый совестливый производитель какого-либо механизма всегда позаботиться о безопасности людей, поэтому и дополняет его полезными элементами. Вспомогательный привод — это система для управления авто, которая понадобится при выходе из строя главного рулевого управления.
Как выглядит рулевой привод при независимой подвеске колес
Если рассматривать механизм с независимой подвеской, то важно отметить, что он имеет некоторые особенности. Можно наблюдать другое строение поперечной тяги, что соединяется с рычагами и тягой шарнирами, благодаря которым и создаётся независимое движение колёс. Ниже рассмотрен управляющий привод, имеющий независимую подвеску и червячный механизм.
1 – стойка;2 – поворотные цапфы;3 – рычаг поворотной цапфы;4 и 9 – боковые тяги;5 – маятниковый рычаг;6 – сошка;7 – рулевой механизм;8 – средняя тяга.
Итак, он состоит из:
- сошки;
- маятникового рычага;
- средней тяги, соединённой первыми двумя элементами, 2-х боковых тяг, что в комплексе представляет собой механизм составной поперечной тяги;
- поворотных рычагов (правого и левого).
Чаще всего такой тип привод используется на легковых авто.
Нужно ли обслуживание и замена деталей
От исправности деталей и точности конструкции зависит не только отменная работоспособность автомобиля, но и жизнь водителя, и других участников дорожного движения. Устройства машин имеют свойство изнашиваться, независимо от того, как вы к ним относитесь, хотя и это немаловажно. Техническое обслуживание может предотвратить беду. Пренебрегая этим, можно обеспечить себе большие убытки и проблемы.
При проведении ремонтных работ рекомендуется обратить внимание на все элементы механизма, даже те, что исправно работают, и проверить их техническое состояние. Каждая деталь имеет граничный срок эксплуатации или рекомендуемый пробег, по истечении которого стоит побеспокоится о замене узла.
Привод является важной составляющей рулевого управления. Необходимо постоянно следить за исправностью всех его элементов и своевременно производить замену на запасные, т. к. от их технического состояния зависит безопасность движения. Теперь вы знаете о видах рулевых приводов, их составляющих компонентах и о том, каков алгоритм работы системы.
