Маятниковый рычаг

29 Июня 2016

Маятниковый рычаг За последние полтора десятка лет образовалась некая тенденция отказа от применения схемы рулевого управления классического типа, основанной на использовании рулевого редуктора с трапецией и маятником. Современные автомобили лишились громоздкой инертной рулевой трапеции, обретя вместо неё рулевую рейку. Косвенным фактором к таким изменениям стала возросшая популярность подвески типа Макферсон, ведь с ней значительно удобнее скомпоновать рулевое управление на основе шестерни и рейки. Классическая конструкция имеет лишь одно преимущество перед современными устройствами – это надёжность редуктора. Но вот про маятниковый рычаг это сказать нельзя, к сожалению.

Что такое маятниковый рычаг?

Маятниковым рычагом является элемент конструкции рулевого управления автомобилей с задним и полным приводом. По сути он представляет собой поворотную поддержку привода рулевого колеса. Подавляющее большинство современных автомобилей с прямым приводом в конструкции рулевого управления имеют основу в виде шестерни и рейки. В таких автомобилях маятниковый рычаг отсутствует. Но и не во всех заднеприводных автомобилях присутствует данный механизм. У некоторых транспортных средств бывает и по два маятниковых рычага.

Интересно! Первым автомобилем, преодолевшим скоростной рубеж в 100 км/ч, был электромобиль. Транспортное средство было создано в 1899 году бельгийцем Камиллом Женатци.

Конструкция

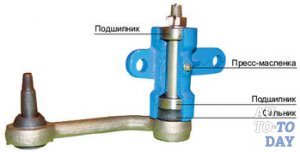

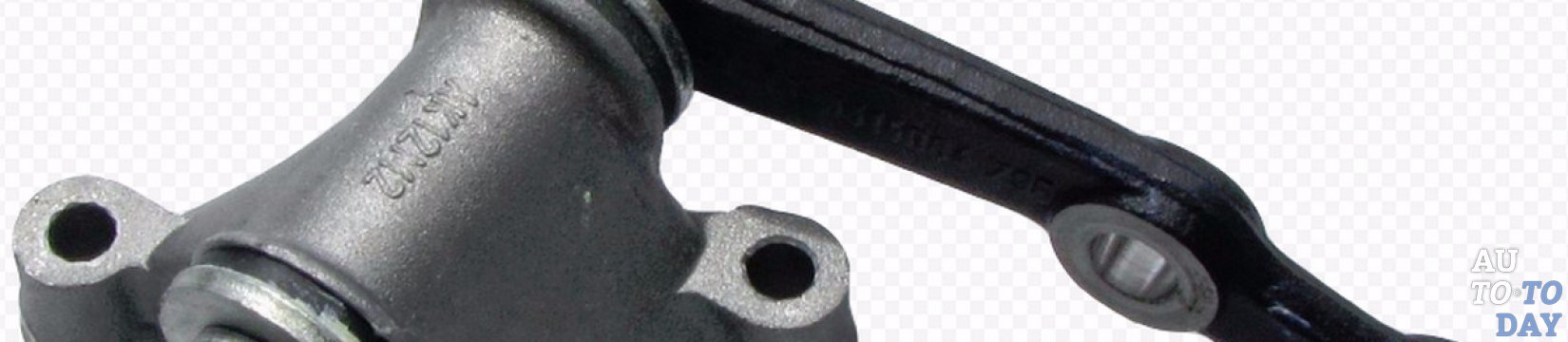

Конструкция

Конструктивно данный механизм в чём-то схож с редуктором. Главное отличие в том, что к маятниковому рычагу непосредственно водитель не прикладывает усилий. Маятниковый механизм имеет вертикальную ось и сошку, к которой присоединена со стороны пассажира вторая рулевая тяга. Водитель воздействует на маятниковый рычаг и редуктор через рулевую тягу, соединяющую их. Получается таким образом, что «маятник» - это вторая опорная точка, являющаяся дополнительной, для рулевой трапеции. Со стороны водителя такой опорой служит редуктор рулевого управления.

Конструкция маятникового рычага включает в себя цилиндрический корпус с приливами. В нём проделаны отверстия для того, чтобы можно было его крепить к кузову автомобиля, а точнее к лонжерону. В случаях рамной конструкции цилиндр прикрепляется к самой раме, как наиболее прочному элементу. В центре цилиндра имеется отверстие, сделанное продольно, под ось. Снизу оси, которая продета сквозь корпус, перпендикулярно крепится сошка, которая является опорой для тяг рулевой трапеции.

Благодаря оси, рычаг становится более подвижным. Второй конец сошки, закреплённой с осью, ограниченно двигается в обе стороны. Именно из-за таких ограничений рычаг и получил название маятникового.

Знаете ли Вы! Наиболее масштабным автомобильным заводом является бренд Toyota.

Цилиндрический корпус рычага, зачастую, выполняют из чугуна в силу того, что данный материал наиболее устойчив к истиранию. Если же важен факт максимального снижения массы, тогда вместо чугуна применяется сплав алюминия. Такие маятниковые рычаги широко применяются в рулевом управлении классических ВАЗов и полноприводной Lada 4x4, которая наиболее известна, как «Нива».

Особенности эксплуатации маятникового рычага

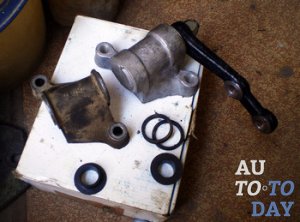

Маятниковый рычаг В силу того, какое воздействие на себя претерпевает маятниковый рычаг, он относится к категории относительно уязвимых автомобильных узлов. В процессе эксплуатации он испытывает множественные удары, которые к нему передаются через рулевые тяги от колёс, что попадают в ямы. Кратковременные нагрузки могут быть настолько резкими и сильными, что его ось может погнуться и разрушить корпус.

Следующая особенность маятникового рычажного механизма, которая влияет на его эксплуатационный срок – это подвижные, трущиеся между собой элементы, присутствующие в нём. Чтобы максимально снизить трение, продлив жизнь «маятнику», используются подшипники качения или втулки. Более надёжные маятниковые рычаги, имеющие в своей конструкции втулки, так как эти детали очень простые и не поддаются никакому другому износу, кроме как истиранию.

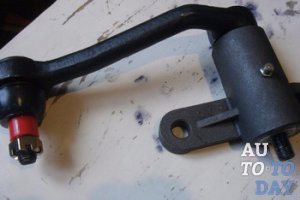

Маятниковый рычаг Подшипники более хрупкие и при сильных кратковременных ударах быстро выходят из строя, из-за чего ось маятникового механизма перекашивается, а корпус его разрушается. Узнать о случившемся можно по резко возросшему напряжению руля, чтобы преодолеть которое, водителю необходимо приложить большие усилия, чем обычно. Даже при относительной целости втулок и подшипников износ начинает брать со временем своё. Люфт усиливается и автомобилем становится сложнее управлять. Если вы поняли, что автомобиль плохо стал держать путь, то сразу необходимо обратить внимание на то, в каком состоянии находится маятниковый рычаг.

Если ось маятникового рычага деформирована, то первым признаком, указывающим на это является неравномерный износ колёсной покрышки со стороны водителя. В некоторых положениях рулевого колеса углы постановки колёс серьёзно нарушаются.

Принцип работы

Маятниковый рычаг является своеобразным передатчиком кинетической энергии от водителя, вращающего «баранку», рулевому механизму. Вал руля вращает редукторную ось, далее передаётся усилие на рулевую тягу, что присоединена к выходному валу.

Чтобы понять для чего конкретно необходим маятниковый рычаг, вспомним, что передние колёса автомобиля поворачиваются синхронно, а не одно в одну сторону, а второе в другую, поэтому энергия от вала редуктора передаётся только на тягу с одной стороны. Чтобы два колеса поворачивались в одинаковом направлении и под одним углом и служит маятниковый рычаг.

Интересно знать! Самым быстрым грузовиком признан Гавайский орёл (Hawaiian Eagle). Это автомобиль пожарной службы, развивший скорость в 655 км/ч.

Основные проблемы при использовании

Маятниковый рычаг Когда маятниковый рычаг выходит из строя, снизу, из места его расположения начинают доноситься стуки, которые усиливаются при попадании колеса в яму или наезде на кочку. Кроме возникающих шумов увеличивается ход рулевого колеса, как говорится в народе, оно начинает люфтить. Также колесо может вращаться более туго, когда маятниковый механизм повреждён.

Все перечисленное относится к тому, что маятник неисправен или просто чересчур затянута регулировочная гайка, либо сильно ослаблены маятниковые болты. Вот поэтому перед тем как идти и покупать новый рычаг, сначала проверьте крепёжные элементы и по необходимости либо затяните их, либо ослабьте.

На каких автомобилях используется?

Маятниковый рычаг наиболее часто встречается в автомобилях с задним и полным приводом, сошедших с конвейера в период 70-90-ых годов прошлого века. Яркими представителями являются Toyota HILUX, Pontiac Trans Am и Jeep Wrangler, а также отечественные ВАЗ 2107, Нива 4х4, ГАЗ 31105. Ну и более современная модель BMW E39 5 series.
