Когда Вы садитесь в автомобиль, то первым делом беретесь за руль. Сегодня способ управления транспортным средством единственный – это рулевое управление. Помимо руля, в автомобиле есть еще педали, рычаг, способ переключения передач. Все эти элементы являются частью рулевого управления, они могут быть разными у разных моделей машин, но всегда неизменным остается рулевое устройство.
Иногда в престижном автосалоне продаются такие прототипы машины, в которых можно поменять руль на рычаг или поворотный джойстик. Также предпринимались попытки установки дистанционного или голосового управления. Но эти технологии не прижились, так как очень важную роль играет психологический фактор. Если в системе произойдет сбой, то его последствия могут быть трагическими. Рулевое управление должно быть очень надежной, безопасной и безотказной системой.

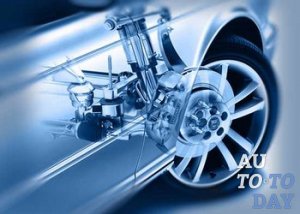

Что такое рулевое управление?
Использование механизмов, которые есть в системе рулевого управления, позволяет водителю передавать усилие от вращения руля на поворотные ступицы, синхронно разворачивающие колеса машины в нужном направлении.

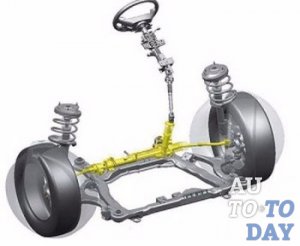

Такой способ изменения направления, в котором должна двигаться машина, называется кинематическим. Но это не единственное назначение системы. Дабы облегчить управление разными функциями автомобиля, у рулевого управления есть множество дополнительных рычагов и клавиш. В этом варианте руль является целым пультом, с помощью которого становится возможным управлять коробкой передач, менять настройки аудиосистемы, регулировать настройки климат-контроля, а также включать и выключать фары, дворники. У рулевой системы любой модели машины есть три ключевые части – это рулевой механизм, привод и рулевое колесо с валом.

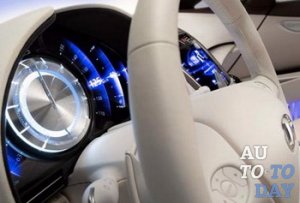

Для чего нужны вал и руль – объяснять не нужно. Именно на эти элементы воздействует водитель для передачи вращательного движения рулевому механизму. Этот самый механизм отвечает за преобразование вращательного движения вала в возвратно-поступательное движение привода, которое передается в виде усилия колесам.

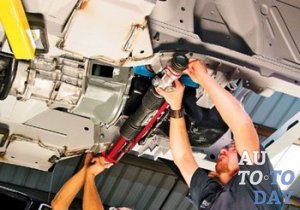

Диагностика и ремонт рулевого управления
Перечисленные далее признаки, которые могут сигнализировать о наличии дефектов в работе рулевого управления, считаются правильными только условно. Определить дефект можно только после того, как заглянуть вовнутрь рулевого механизма. Чтобы это сделать, нужно обязательно узнать о процедуре снятия рулевого колеса. Но для начала нужно перечислить признаки:
- руль проворачивается трудно или при быстром вращении, или в обе стороны – признак того, что в гидроусилитель руля попал воздух, в бачке гидроусилителя слишком мало масла, ослаб шкив, износ корпуса рулевой рейки чрезмерный, могут быть нарушения в регулировке развал – схождения;
- тяжесть руля наблюдается в центре – износился реечный корпус;
- руль тяжело проворачивается только в одну сторону – вышли из строя золотники рейки;
- руль плохо возвращается в центральное положение – плохо работает ходовая, нарушился развал – схождение колес, износились крестовины вала рулевой колонки, износился сам рулевой механизм;
- руль вибрирует – колеса плохо отбалансированы;
- в рулевом колесе возникает люфт при покачивании руля вертикально – сломаны ступичные подшипники, при горизонтальном покачивании – окончательно сломан рулевой наконечник;
- в рулевой колонке слышен стук во время езды или при покачивании руля – слишком велик зазор между зубчатой рулевой рейкой и шестерней.
Если учесть тот факт, что рулевая колонка устроена достаточно просто, то наиболее типичных поломок рулевой колонки не так много, как может показаться. Очень важно вовремя ликвидировать поломку исходя из признаков ее наличия.
Можно выделить ряд наиболее типичных признаков поломок рулевой колонки:
- колонка скрипит, звук исходит от изношенных элементов, деформированных облицовочных панелей и обшивки, неисправных частей блока подрулевого переключателя;
- люфт в рулевой колонке является более серьезным симптомом того, что элементы кронштейна ослабли или вовсе износились в случае наличия люфта в плоскости рулевого колеса, а осевой зазор говорит о том, что ослабли шлицевые соединения.
Если установки всех элементов качественная, то рулевая колонка прослужит достаточно продолжительное время. Если соединение болтов и гаек шлицевых соединений ослабли, то появится свободный ход, что приведет к тому, что шлицы начнут постепенно стираться. А это, в свою очередь, станет причиной проворачивания и поломки колонки, так как без этих соединений она просто не будет работать.
Ремонт рулевой колонки
Если учесть тот факт, что шлицевые соединения в рулевой колонке не подлежат восстановлению, то колонку нужно будет просто поменять, но только в том случае, если их состояние на рулевом механизме и рулевом колесе удовлетворительное.
Снять саму колонку не составляет особого труда. Намного больше времени уйдет на подготовительные работы.
Менять рулевую колонку нужно согласно следующей процедуре. Нужно:
1) Отключить батарею аккумулятора;
2) Снять руль и кожух рулевого вала;
3) Снять переключатель и замок зажигания;
4) Открутить болты рулевого кронштейна, часть их них нужно будет высверлить;
5) Открутить стяжной болт шлицевого соединения к рулевому механизму;
6) Открутить нижнее уплотнение вала, которое нужно извлекать через салон.
Перед тем, как перейти к ремонту машины, нужно приучить себя к простому правилу: детали нужно складывать поочередно. Так обратная сборка будет более легкой, а количество лишенных смысла вопросов на автомобильных форумах в интернете значительно сократиться.
