Сошка рулевого управления - что делать, если она сломалась?

5429

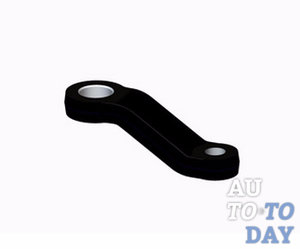

Рулевая сошка Во время эксплуатации автомобиля, при его движении по дорожном полотне, перед водителем, как правило, постает необходимость в координации направления его движения, а также в снижении или увеличении его скорости, остановке и стоянке. Каждый автолюбитель знает, что все эти операции «ложатся на плечи» таким механизмам движения, в которые входят рулевое управление и тормозная система. В данной статье мы затронем механизм рулевого управления, основной задачей которого является обеспечения движения автомобиля в заданном водителем направлении.

Конструкция рулевого управления включает в себя рулевой механизм и рулевой привод. Главной героиней нашей статьи будет рулевая сошка, которая является одним из составляющих рулевого механизма. Помимо сошки рулевого управления в конструкцию рулевого механизма ( к примеру, червячного типа) входят также и рулевое колесо с валом, пара «червяк-ролик», а также картер червячной пары. Эти детали мы затрагивать не будем, а более детально рассмотрим устройство рулевой сошки, по какому принципу она работает и как можно заменить сошку при ее неисправности.

1. Устройство сошки рулевого управления

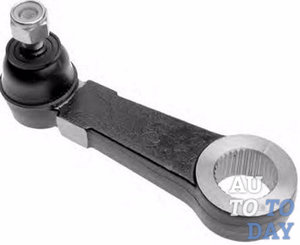

Сошка рулевого управления Такая чрезвычайно важная деталь как сошка рулевого управления (соединительная тяга), как правило, приводится в эксплуатацию на автомобилях со стандартными системами подвески и рулевым управлением с параллелограммными поперечными тягами. Каждый автолюбитель сможет с уверенностью сказать, что данный тип рулевого управления и подвески используют в конструкции большинства заднеприводных транспортных средств, а также на многих легких грузовиках.

Конструкция рулевой сошки, как правило, включает в себя шлицевый рычаг, который, в свою очередь, соединяется с резьбовой шпилькой подшипника и сиденьем, а также с рулевым механизмом. Защитное напыление, которым покрыта нижняя часть резьбовой шпильки подшипника, способно предотвратить загрязнение подшипника и сиденья. Верхняя часть опорной шпильки присоединяется к центральному звену рулевого привода.

Движение вала рулевого механизма напрямую зависит от вращательных движений, которые проделывает водитель во время езды. К этому же валу рулевого механизма и крепится рулевая сошка, которая приводится в эксплуатацию в качестве рычага и преобразовывает силу от поворота рулевого механизма в механическую для движения рулевого привода. Другими словами можно сказать, что рулевая сошка предназначается для передачи усилия от вала сектора к продольной тяге. Как известно, вал втулки производит вращение в двух втулках, которые впрессованные в картер рулевого механизма.

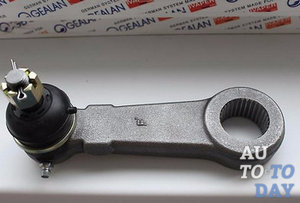

Сошка На игольчатом подшипнике, который находится на верхнем конце вала, находится ролик, который производит вращательные движения, на нижний же конец вала, который имеет конические шлицы, и надета вышеупомянутая сошка, которая крепится к концу с помощью гайки.

Важно помнить, что в шлицевом отверстии рулевой сошки имеются две сдвоенные впадины, а на валу имеются два сдвоенных выступа. Исходя из этого, установление сошки на вал моно выполнить только в одном положении.

Итак, давайте подведем итоги о устройстве рулевой сошки и ее предназначении в составе рулевого механизма. Рулевая сошка является важной деталью крепления средней тяги рулевой трапеции к рулевому валу, а также как исполнительная часть рулевого редуктора, способна совершать возвратно-поступательный поворот в некоторомзаданном секторе в зависимости от вращения рулевого вала.

2. Принцип работы сошки рулевого управления

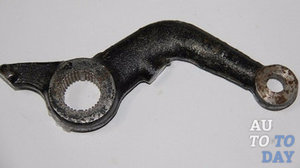

Сошка По какому же принципу работает сошка рулевого механизма. Принцип действия детали можно рассмотреть на примере червячного рулевого механизма. Его работа заключается в следующем: во время вращения рулевого колеса, все усилие от вращения способно передаваться на червячный механизм колонки. В свою очередь, «червяк» производит вращение ведомой шестерни, которая непосредственно и приводит в работоспособность рулевую сошку. Как мы уже говорили, сошка соединяется со средней рулевой тягой, а другой конец тяги прикрепляется к маятниковому рычагу.

Вышеупомянутый рычаг, как правило, устанавливается на опоре и жестко прикрепляется к кузову автомобиля. С помощью обжимных муфт, с рулевыми наконечниками соединяются боковые тяги, которые отходят от «маятника» и сошки. Наконечники, в свою очередь, соединяются со ступицей. В момент поворачивания, рулевая сошка делает посыл усилия на боковую тягу и на средний рычаг одновременно. Средний рычаг, по инерции, приводит в действие вторую боковую тягу, что приводит к поворачиванию ступиц, а также, соответственно, и колес.

3. Замена сошки рулевого управления

Как и все другие автомобильные детали, сошка рано или поздно выходит из строя. В таком случае нужно производить замену сошки. А, как говорят уже «бывалые» водители, операция эта довольно дорогостоящая и, к тому же, довольно сложная.

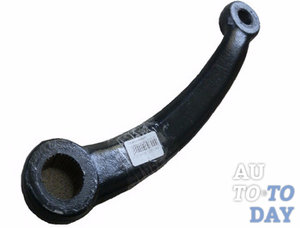

Сошка рулевого управления Каждый, столкнувшийся с проблемой замены сошки, может утверждать, что для начала нужно «обыграть» рамную поперечину, которая находится ниже редуктора, на довольно маленьком расстоянии от сошки. Главная проблема в том, что поперечину невозможно открутить, или вообще что-то с ней сделать, а она существенно загораживает сошку, утрудняя к ней доступ. Но все же выход есть! Вот вам примерная схема, по которой можно снять сошку и произвести замену. Итак, приступим…

Для начала, нужно произвести откручивание маятникового рычага. Затем можно снять маятник-наконечник сошки с рулевой трапеции, после проделанной операции, вона вам уже не должна помешать. Далее нужно постараться подобраться ключом до гайки наконечника сошки и произвести ее ослабление. Затем, дело за малым. Откручиваем редуктор, и приподняв его повыше, внимательно и деликатно пробуем постепенно выколачивать маятник сошки с помощью молоточка, либо воспользовавшись сьемником. После того как он будет снят, вы можете произвести замену его на новый, а также можете обновить и маятниковый рычаг.

Итак, такими нехитрыми действиями можно произвести замену сошки домашних условиях, но специалисты советуют все же в такой ситуации обращаться в технические центры. Так что, выбор за вами. В любом случае мы искренне желаем вам удачи!
