Устройство рулевого управления - как это работает

25 Сентября 2015

Рулевое управление Каждый автолюбитель знает, что главное в передвижении – его безопасность, а залогом успешности данного процесса выступает исправность всех систем транспортного средства. В первую очередь, это утверждение касается тормозной системы, ведь если она неисправна, то предотвратить столкновение у Вас не получится. Однако, педаль тормоза, не единственная важная деталь. Также, на ряду с тормозной системой, безопасность движения достигается за счет рулевого управления, принцип работы которого, мы сейчас обсудим.

1. Зачем автомобилю нужен руль?

Рулевое управление автомобиля является одной из самых важных систем жизнедеятельности любого транспортного средства. Оно состоит из ряда механизмов, работа которых нацелена на движение машины в заданном водителем направлении. Как правило, в легковых автомобилях управлению поддаются колеса передней оси (кинематический способ поворота), но иногда, для лучшего контроля над машиной и более высокого уровня ее управляемости, транспортное средство делают полностью управляемым. В таком случае, водитель контролирует не только переднюю ось, но и может управлять колесами задней оси, тоесть, по отношению к заданной траектории, они могут отклоняться под определенным углом.

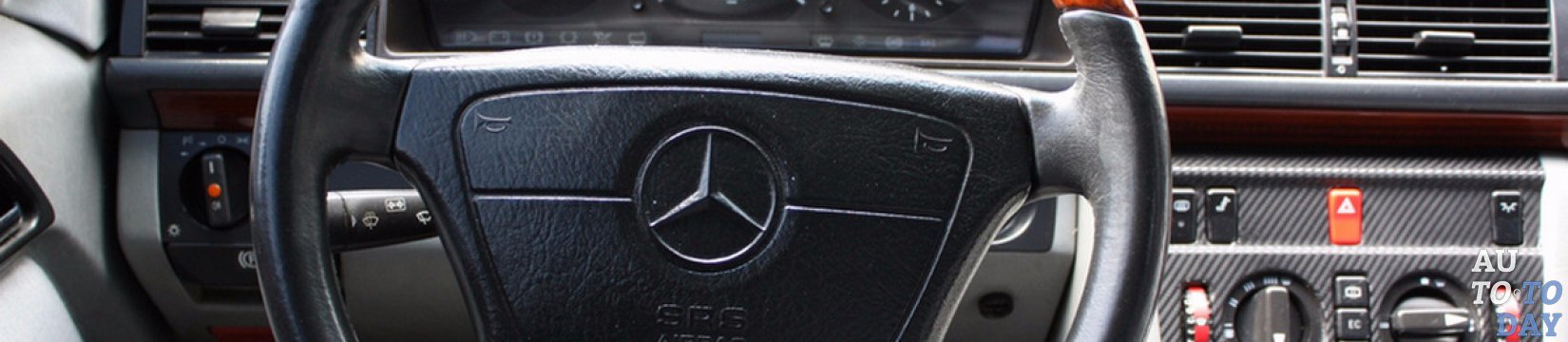

Руль

В конструкции рулевого управления выделяют рулевое колесо, которое соединяется с рулевым валом с помощью рулевого механизма и соответствующего привода. Иногда в систему рулевого управления включают усилитель руля – гидравлический или электрический. На самом деле, современный автомобиль сложно представить без такого дополнения. Вся работа данной системы направлена на то, что бы мы (водители) чувствовали себя максимально комфортно. Усилитель помогает человеку активно рулить, парковаться, резко поворачивать не прикладывая для этого лишних физических усилий. Кроме того, именно он не позволяет вибрации, возникающей в процессе движения, передаваться на рулевое колесо.

Весь рулевой механизм призван трансформировать силу вращения вала рулевого колеса в аналогичную силу вращения, но уже вала сошки. Тоесть, даже не используя гидроусилитель, прикладываемое водителем усилие, значительно увеличивается, что, естественно, облегчает управление транспортным средством.

Рулевой привод являет собой систему тяг и рычагов, которые вместе с рулевым механизмом, обеспечивают поворот колес автомобиля. В результате его работы, сошка перемещает продольную тягу вперед (или назад), тем самым заставляя одно колесо поворачиваться, в то время как поворот второго обеспечивается работой рулевой трапеции (передает поворачивающий момент). Последняя, представляет из себя некий шарнирный четырехзвенник, в конструкцию которого входит балка переднего моста, поперечная рулевая тяга, правый и левый рычаг рулевой трапеции, соедененной с поворотными кулаками (на них насажены управляемые колеса).

Автомобиль Наличие рулевой трапеции обеспечивает поворот управляемых колес: при внутреннем - колесо поворачивается на большой угол, в то время как при внешнем повороте происходит качение колес, без существенного их скольжения. Разница углов поворота обусловлена величиной угла наклона левого и правого рычагов трапеции.

2. Профилактика рулевого управления

Что бы избежать проблем в дороге, каждый раз, перед выездом из гаража или стоянки следует осматривать свое транспортное средство на наличие поломок или несоответствий в работе систем. Одной из самых важных есть система рулевого управления, сбои в работе которой чреваты более чем серьезными неприятностями: представьте, что при движении по магистрали, вклинило руль и съехать с нее Вы уже не можете, как думаете, чего стоит ждать в таком случае? Одно ясно точно – ничего хорошего, а раз так, то лучше сделать все возможное для избежания подобного сценария.

На самом деле, ничего сложного здесь нет, главное своевременно проводить профилактические мероприятия. Они включают в себя и ежедневный осмотр рулевого управления транспортного средства: диагностику величины свободного хода рулевого колеса, внешний осмотр уплотненителей картера рулевого механизма (что бы предугадать вытекание смазки), а если на машине стоит гидроусилитель, то не лишним будет, также, контроль за герметичностью соединений системы и надежностью крепления гидроуселительного насоса. Не менее важной составляющей профилактического осмотра есть проверка (регулировка) воздухораспределителя, присутствующего в конструкции пневматического усилителя.

АвтомобильВ обязательном порядке, к раме автомобиля подтягивают крепления рулевого механизма, шаровых пальцев рулевых тяг, болтов кронштейна. Чаще всего, описанные действия проводятся при первом техобслуживании транспортного средства. В дальнейшем, к ним добавляется еще и проверка крепления рулевой сошки на валу, крепление шарового пальца, промывание насосного фильтра гидроусилителя, проверка зазоров рулевого механизма. Если результаты диагностики показали, что все они выходят за пределы допустимой нормы – проводят соответствующую регулировку.

Специалисты рекомендуют через каждые 10000 километров пробега осуществлять полную проверку состояния рулевого управления. Для ее проведения, желательно обратится к сотрудникам СТО, в противном случае, придется просить помощи у друга, так как один человек физически не сможет справиться . Все необходимые действия проводятся в следующей последовательности: автомобиль помещают на смотровую яму или эстакаду; все детали рулевого механизма очищают от загрязнений, после чего, передние колеса устанавливают в положение, соответствующее движению по прямой.

Затем, поворачивая руль в разные стороны, проверяют нет ли посторонних стуков в шарнирах, рулевом механизме и во всех соответствующих соединениях; надежно ли закреплены рулевая сошка, кронштейн маятникового рычага и картера-редуктора; отсутствует ли свободный ход в кронштейне маятникового рычага и шарнирах тяг; переместился ли по оси вал червяка.

Рулевое управлениеТакже, внешняя диагностика дает возможность проверить шплинтовку гаек шаровых пальцев, общее состояние защитных чехлов, и наличие масляной течи из картера рулевого механизма. Для долгой и стабильной работы всей системы рулевого управления, профилактические меры – явление обязательное, так как тщательная проверка деталей и механизмов, может предупредить более длительный и дорогостоящий ремонт. Однако, кроме профилактики, на долговечность службы составляющих рулевого управления влияет и стиль вождения. Поэтому, если Вы любитель «полихачить», то профессиональный техосмотр транспортного средства нужно проводить гораздо чаще.

3. Уязвимые места рулевого управления

Любой механизм со временем ломается, а вот длительность его исправной работы во многом зависит от характера эксплуатации: в одних случаях, детали приходится менять чаще, в других – реже. Подобное утверждение не является исключением и для системы рулевого управления. Нередко, опытный автолюбитель, наличие и характер неисправности своего автомобиля может определить на слух, руководствуясь характерными исходящими звуками.

К примеру, увеличение люфта руля и появление стуков, могут свидетельствовать об ослабленных креплениях картера, рулевой сошки или кронштейна маятникового рычага. Не исключена также возможность выхода из строя шарниров рулевых тяг, втулки или передающей пары маятникового рычага. Устранить проблему, поможет ряд нехитрых манипуляций: износившиеся детали меняют на новые, после чего проводится регулировка всех креплений и зацеплений.

Рулевое колесо В отдельных случаях, при вращении рулевого колеса чувствуется чрезмерное сопротивление, как будто кто-то крутит руль в другую сторону, мешая управлять машиной. Причиной такого явления может быть нарушение соотношения углов установки передних колес или зацепление передающей пары. Кроме того, тугое движение руля часто есть следствием отсутствия смазки в картере. В любом случае, после соответствующего осмотра необходимо устранить образовавшуюся проблему: откорректировать углы установки, долить смазку или отрегулировать зацепление.

4. Как устроено рулевое управление

Эксплуатация современных автомобилей, во многом стала возможной благодаря составляющим частям рулевого управления, которые представлены рулевым колесом и рулевой колонкой (валом); рулевым механизмом; рулевым приводом (оборудован либо усилителем, либо амортизаторами). Рулевое колесо находится в салоне транспортного средства и расположено таким образом, что б его было удобно обхватывать обоими руками. Его задачей есть изменение направления движения, как только этого захочет водитель, а также некая информационная функция: исходя, из величины усилий и характера вибраций, водитель получает необходимые данные об особенностях движения.

Размер этой детали, не отличается стандартностью, а значит диаметр руля у каждой модели машины может быть индивидуальным. В двух одинаковых ситуациях, легче поворачивать рулевое колесо большего диаметра, хотя маневренность, в этом случае, значительно снижается. В наше время, размер руля выпускаемых легковых автомобилей лежит в пределах 380-425 мм, тяжелых грузовиков и автобусов440-550 мм, а самыми маленькими, на сегодняшний день, признаны рулевые колеса спортивных машин.

Устройство рулевого управления Рулевой механизм увеличивает приложенную к рулю силу и передает ее рулевому приводу. В качестве данного устройства применяются разные виды редукторов, характеризирующиеся конкретным передаточным числом. Чаще всего, на легковых автомобилях, можно встретить реечный рулевой механизм, который включает в себя шестерню (устанавливается на валу рулевого колеса и связывается с зубчатой рейкой). Когда водитель поворачивает руль, рейка начинает перемещаться и с помощью рулевых тяг заставляет колеса вращаться. В некоторых конструкциях рулевого механизма используют рейку с переменным шагом зубьев, что, например, без особых усилий позволяет припарковать транспортное средство (увеличивается способность маневрирования).

Автопроизводители таких известных компаний как Honda, Mitsubishi, BMW, Nissan, Mazda, Toyota, Renault, снабжают отдельные легковые машины рулевым механизмом, обеспечивающем поворот всех четырех колес. Такое техническое решение, позволяет добиться более высокого уровня маневренности при перемещении на малых скоростях (передние и задние колеса повернуты в разные стороны), а также обеспечить лучшую устойчивость при движении на высокой скорости (передние и задние колеса повернуты в одну сторону).

Рулевой привод обеспечивает нужный угол поворота колес, в независимости от вертикальных перемещений подвески (согласованность действий кинематики рулевого привода и подвески). Что бы подобное явление стало возможным, конструкция рулевого привода, точнее расположение и количество его рулевых тяг (а также шарниров) зависит от вида используемой на автомобиле подвески. Самый сложный рулевой привод у транспортных средств, которые имеют несколько управляемых мостов. Для снижения уровня усилий, которые водителю необходимо приложить для поворота руля, рулевой привод оснащивается специальными усилителями. Как правило, источником их работы выступает двигатель транспортного средства. Изначально, рулевые усилители использовались лишь на грузовиках и автобусах, но сегодня они активно применяются и на легковых машинах.

Рулевое управление Для «гашения» ударов и рывков, передающихся на руль при движении по неровной поверхности, рулевой привод может снабжаться некими гасящими элементами – амортизаторами рулевого управления. Конструкция этих деталей сходна со строением амортизаторов подвески.
