Как отремонтировать ГУР своими руками

В современных легковых и грузовых автомобилях производители устанавливают дополнительные системы для обеспечения простоты в эксплуатации. Для этого в машинах есть гидроусилитель руля, благодаря которому рулевое колесо намного легче поворачивается на низкой скорости. При интенсивном использовании устройство изнашивается, после чего водителю нужно обратиться за помощью в мастерскую или провести ремонт самостоятельно.

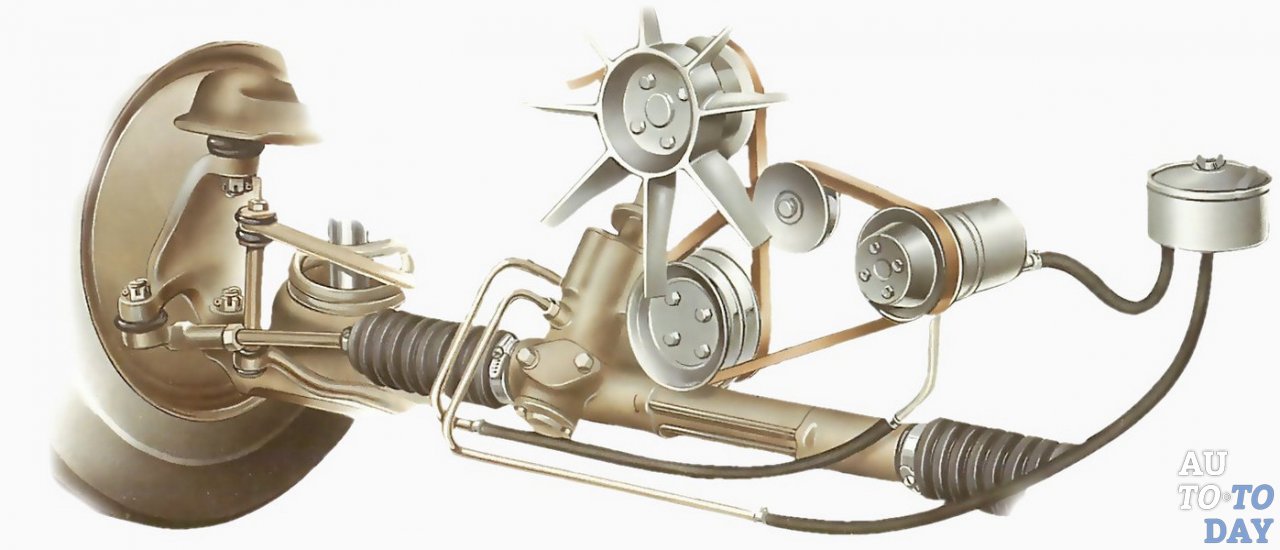

Как устроен гидроусилитель руля

Существует три основных типа поддержки: гидравлический, электрический или комбинированный. Теоретически, первый вариант системы в долгосрочной перспективе более подвержен поломкам, чем работающий от электроэнергии. С другой стороны, он обойдётся владельцу автомобиля дешевле благодаря возможности раздельной замены многих элементов.

Гидравлическая система состоит из нескольких основных частей:

• лопастного насоса, создающего давление жидкости;
• клапанов;
• зубчатых цилиндров, работающих с механизмом;
• шлангов высокого давления.

Насос приводится в движение клиновым ремнём, а система управления реагирует на поворот рулевого колеса. В более современных моделях гидравлических устройств давление рабочей жидкости регулируется в зависимости от ситуации, например во время быстрой езды создаёт некоторую жёсткость, так что у водителя появляется возможность лучше почувствовать руль.

Видео: Как устроены рулевое управление и усилитель руля

Диагностика и обнаружение проблем

Гидронасос может использоваться как на машинах, ездящих на газу, так и на транспорте, работающем на бензине или дизеле. Если повреждённые детали можно отремонтировать, владелец транспорта сэкономит деньги и сможет получить рабочий блок после восстановления. При эксплуатации автомобиля с повреждённой или неработающей системой усилителя руля возможны различные проявления проблемы. Стоит рассмотреть наиболее частые причины поломок и способы их решения.

В процессе езды рулевая гидравлика не только изнашивается, но может и сломаться. Поэтому принято выделять два типа неисправностей:

• механический износ или повреждение;
• проблемы системы.

В первом случае виновниками являются большие зазоры, которые нарушают целостность узла, поломку насоса или отказ отдельных компонентов. Во втором варианте внимание уделяется свойствам жидкости для ГУР, потере её эксплуатационных свойств и недостаточному уровню в системе.

Возможные причины поломки:

1. Когда водитель вынужден прилагать больше усилий, чем обычно, при повороте рулевого колеса в одну из сторон, это вызвано отказом насоса. Для устранения необходимо провести ремонт блока или же заменить уплотнения.
2. Появление задних толчков свидетельствует о плохом натяжении или износе дискового ремня. Дефект устраняется путём замены данного элемента или увеличения натяжения в старом.
3. Если рулевое колесо сильно вращается в обоих направлениях, виновником могут являться: недостаточный уровень жидкости или слабая скорость холостого хода, низкое давление насоса или воздух в системе. Также возможна слишком свободная ременная передача.
4. При тугом вращении руля в среднем положении наиболее вероятной причиной является механическая неисправность. В этом случае также нужно проверить работу насоса.
5. Появление характерного шума от рулевой колонки может указывать на низкий уровень жидкости в системе. Также она может просочиться через предохранительный клапан. Плохая работа последнего заметна по звуковому свисту из моторного отсека в крайнем положении руля. Сломанный клапан может быть заменён независимо от насоса или одновременно с ним.
6. Когда во время движения возникает явная вибрация, симптом указывает на появление пробки в трубках насоса. Необходимо от неё избавиться, а также устранить причину появления воздуха в гидравлике.

Разборка и сборка ГУР

Перед разборкой необходимо ознакомиться с конструкцией насоса. Если провести операцию неправильно или не в той последовательности, то после завершения ремонта можно получить нерабочий агрегат. Во время промывки деталей внутрь машины не должны попасть грязь или мусор. Для откачки избыточной жидкости из системы используется большой шприц.

Подготовка:

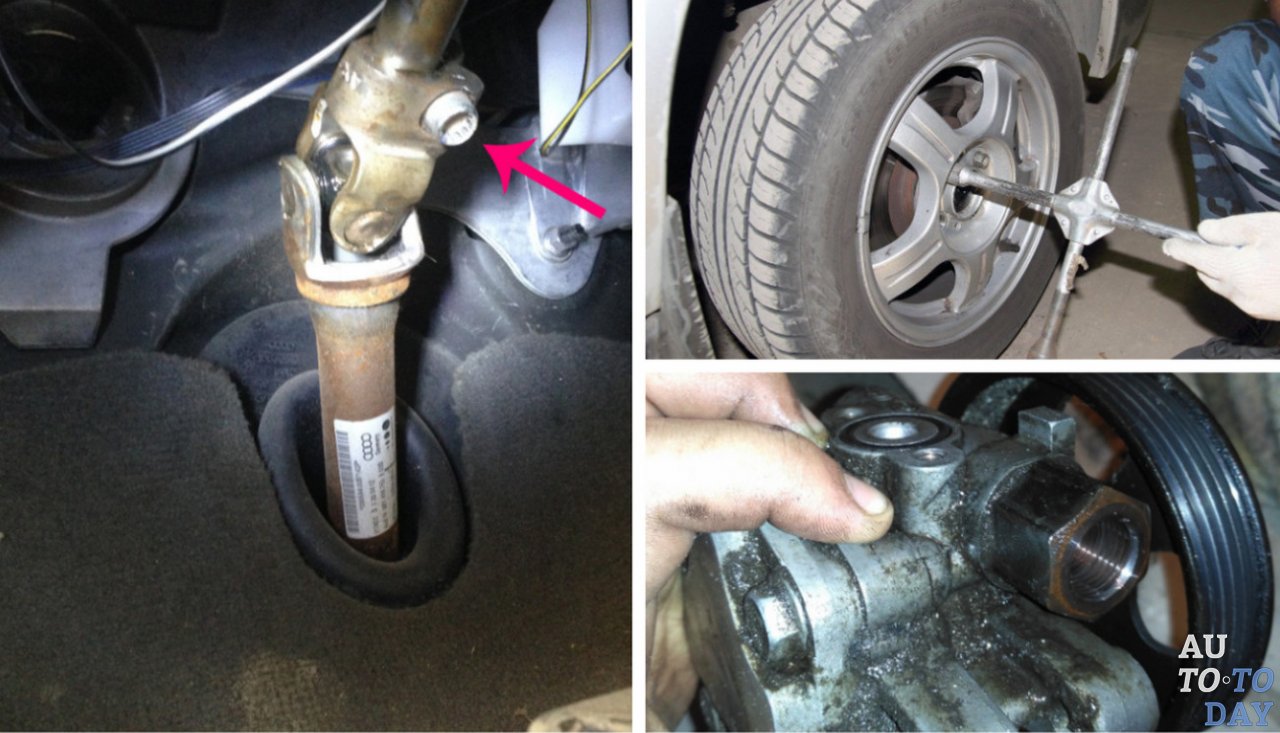

1. Работа начинается с отвинчивания болтов сцепления от рулевого вала. Необходимо запомнить или сделать эскиз системы относительно вала. Он склонен к смещению, особенно если во время работы используется монтировка для движения вдоль пазов.
2. Шатуны отделяют от сошки съёмником. Затем поднимается переднее колесо со стороны водителя и снимается, чтобы обеспечить свободный доступ к узлу.
3. Усилитель фиксированной мощности ослабляется поворотом болтов, крепящих его к боковому элементу. Чаще всего для этого требуется шестигранный ключ с головкой на 15. Пара винтов может быть полностью удалена, а на других разъёмах открепляются шланги. Далее устанавливают широкий резервуар (таз или глубокий поднос) для отверстий под узлом, туда будет стекать жидкость после отсоединения шлангов и фитингов.
4. Закрыв почти опустошённую полость чистой ветошью, снимают оставшийся болт. Это нужно делать очень осторожно, чтобы деталь не упала. Теперь можно очистить узел перед восстановлением.

После диагностики, очистки, восстановления и замены отдельных элементов, выполняется сборка в обратном порядке, то есть повторяются действия демонтажа узла наоборот.

Ремонт и восстановление гидроусилителя руля

У мастеров существуют определённые приёмы, используемые для восстановления производительности блоков, из которых состоит механизм управления транспортным средством. Но не стоит забывать, что эти способы могут подойти не для всех марок машин. Подход к починке меняется, исходя из устройства конкретной машины. Некоторые модели можно восстанавливать только в условиях автомобильного сервиса.

Видео: Ремонт гидроусилителя руля

Ремонт рейки гидроусилителя

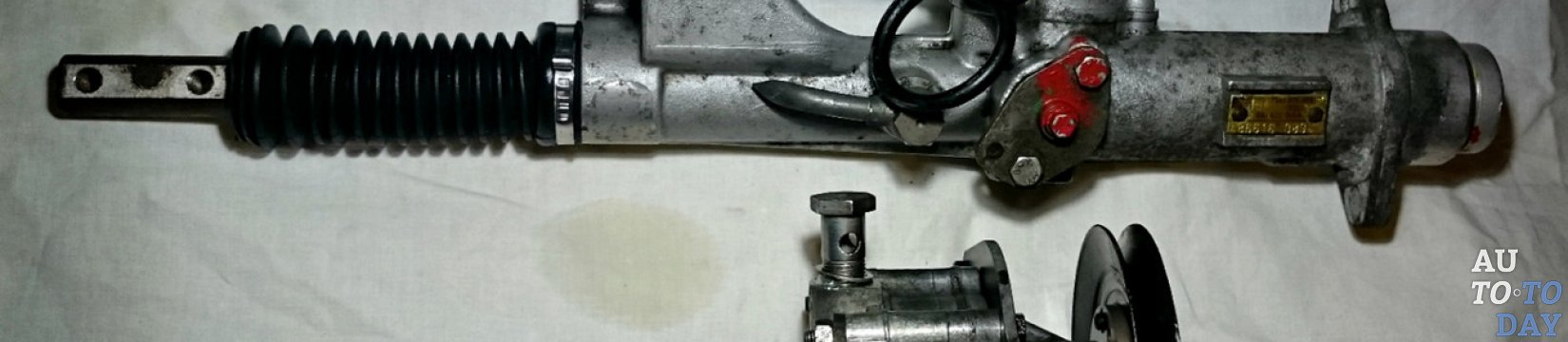

Рулевая рейка состоит из зубчатого вала, опорной втулки и золотникового механизма. Её извлекают из автомобиля и тщательно очищают от остатков смазки. Определяют нерабочие элементы и производят их замену новыми деталями. Это могут быть сальники, втулка, уплотнительные кольца. Ремкомплект приобретают в специализированном магазине ещё до начала работ.

Как извлечь рулевую рейку:

1. Машину устанавливают поверх смотровой ямы или же подвешивают в воздухе с помощью подъёмного механизма.
2. При наличии защиты двигателя — её необходимо снять.
3. Демонтируют теплоизоляцию.

Откручивают болты, отвечающие за крепёж деталей, и вытаскивают рейку. Рекомендуется одновременно с этим снимать и рулевые тяги, чтобы чуть позже заменить изношенные пыльники.

Починка насоса ГУР

Блок, предварительно демонтированный и подготовленный к восстановлению, необходимо правильно разобрать. Для того чтобы иметь возможность собрать узел обратно, следует каждую деталь аккуратно выкладывать на поверхность стола в той последовательности, в которой она была извлечена.

Разборка гидроусилителя руля своими руками:

1. Для разборки потребуется ключ и подходящий контейнер, в который можно будет слить оставшуюся жидкость. Затем разбирают сошку вала и выворачивают винты, сидящие на специальной смазке. Возможно, от слесаря потребуется некоторое мышечное усилие.
2. Избавляются от контргайки, толкают сошки и вал, который разбирается вместе с крышкой. При отсутствии явного провисания сошки могут оставаться на месте, но желательно сменить манжету.
3. Заглушку обратного клапана откручивают, осторожно вынимают из-под неё пружину. Отвинчивают крышку и снимают, не тревожа шариковую гайку. Вставляют небольшую отвёртку в гнездо, цепляют пробку и вытягивают её с помощью поршня.
4. Теперь мастер получает доступ к шариковой гайке. Нужно разблокировать контргайку и снять подшипник, а также демонтировать гайку с поршня, крепящегося ободом. Ослабляются винты, и снимается шаровой трос.

Далее для того, чтобы гидроусилитель рулевого колеса вновь приобрёл работоспособность, мастер производит переборку всех важных соединений блока. Если будет найдена неисправность — её устраняют, с остальными элементами проводят профилактику.

Некоторые ремонтные операции с ГУР не сложно провести самостоятельно, к ним относятся следующие действия:

• очистка фильтров во вспомогательном устройстве или установление новых;
• замена шлангов и предохранительного клапана, сальника и манжетов;
• проверка чистоты, доливка и замена рабочей жидкости;
• удаление воздуха из системы, заусениц, грязи и шероховатостей;
• смена изношенного подшипника.

Решение других неполадок

Отказ данной системы может иметь различные симптомы. Чаще всего возникает шум во время работы, или же частичная (полная) блокировка рулевого колеса.

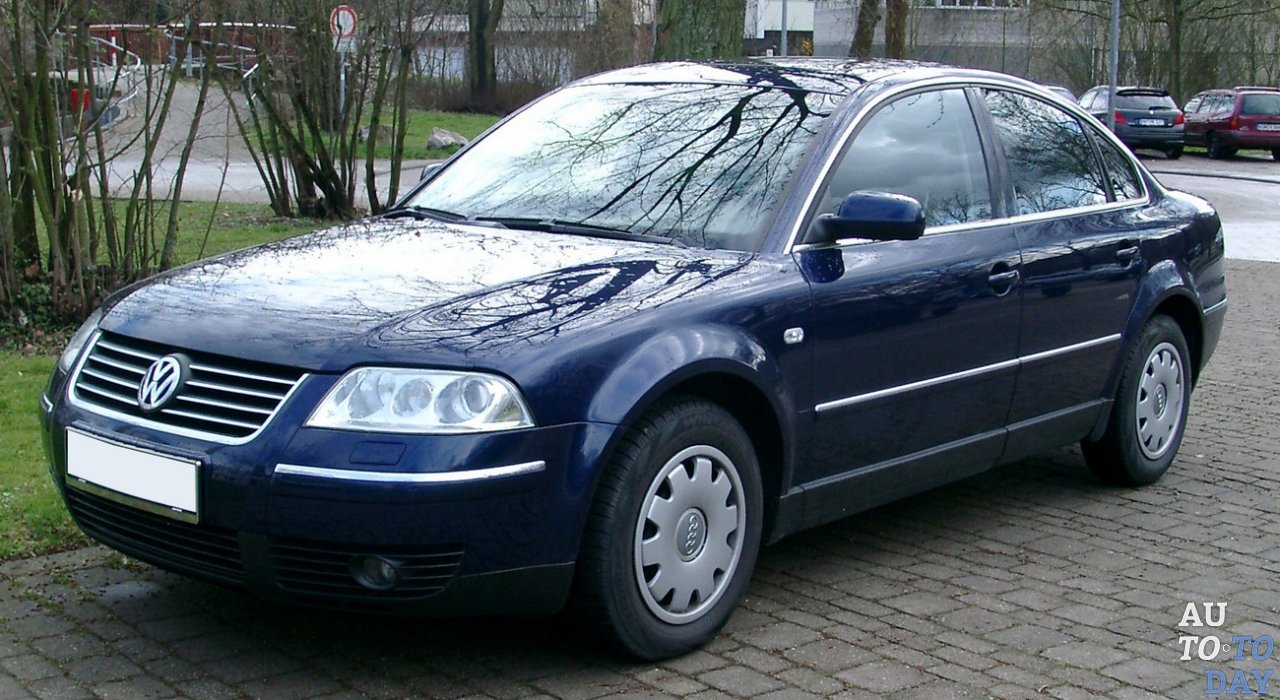

Интересным примером является автомобиль Volkswagen Passat B5 1.9 TDI. После холодной ночи руль в машине не функционирует полноценно, рабочим остаётся только участок с левой стороны. Он «отпускается» (что сопровождается характерным звуком, напоминающим откупоривание стока раковины) примерно через две минуты ожидания.

Большинство из автомехаников поставили бы на первое место некачественный или слишком низкий уровень жидкости в гидроусилителе. Однако причиной является рулевой механизм — на левой стороне цилиндр привода не работает должным образом, что в свою очередь блокирует опору с одной стороны. В этом случае починить нужно именно систему управления, после чего проблема будет решена.

Полная или частичная блокировка руля при использовании гидроусилителя также может быть связана с:

• перегревом системы;
• слишком низким уровнем жидкости в ГУР;
• воздухом в системе или недостаточной производительностью вспомогательного насоса;
• неправильной установкой ремня привода.

Может возникнуть любая из этих причин, но начать проверку нужно с измерения уровня жидкости в расширительном баке и поиска возможной утечки. Слишком малое её количество чаще всего вызывает «вой» дожимного насоса. Для замены обязательно приобретают специальное масло, рекомендованное изготовителем транспортного средства. Если это не помогает, и другие неисправности исключены, остаётся купить новую трансмиссию или починить старую.

Дефект системы гидроусилителя руля очень часто является вторичной неисправностью, возникающей по халатности водителя. Наиболее часто встречается поздняя замена или недостаточный уровень жидкости. Этот фактор нужно принимать во внимание и регулярно проверять состояние данного узла.

Опытный домашний автомеханик сможет самостоятельно отремонтировать гидроусилитель руля, если имеет соответствующий опыт и навыки. В противном случае владельцу автомобиля рекомендуется обращаться в автосервис, который восстановит механизм и даст гарантию полноценной эксплуатации на срок от 6 месяцев до 1 года.
