Рулевая колонка - как она работает?

1759

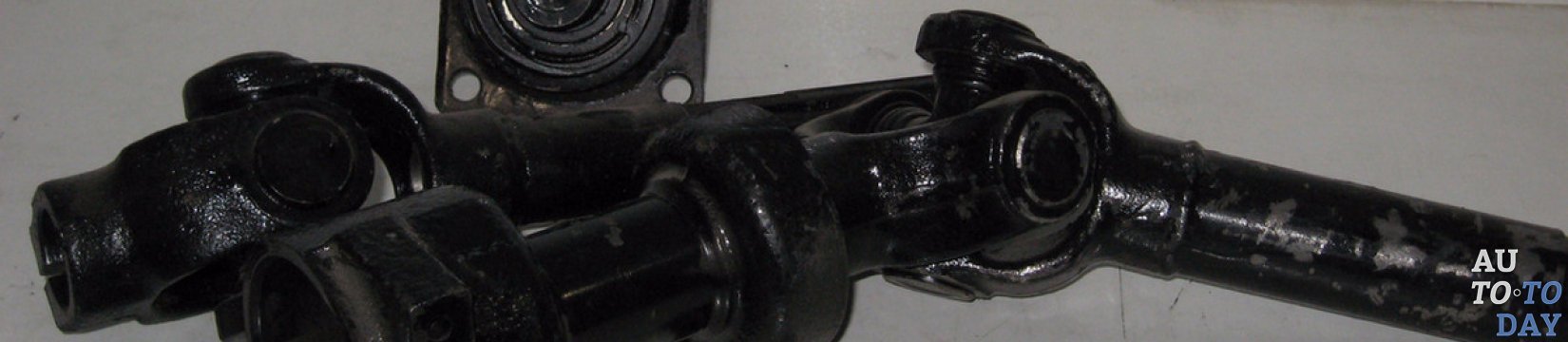

Рулевая колонка Рулевое управление являет собою систему управления, которая отвечает за направление движения транспортного средства при помощи рулевого колеса. Данное устройство состоит из множества механизмов, которые преобразуют положение руля (угол поворота) в определенное пропорциональное изменение положения ведущих колес.

Рулевое управление автомобиля состоит из редуктора механического и системы тяг, которые преобразуют поворот руля в поворот ведущих, управляемых колес. Так, отношение углов поворота колес и руля называются передаточным отношением рулевого управления. Колесо, которое находится с той стороны, в которую происходит поворот транспортного средства, проворачивается на большой угол. Это делается посредством того, что точка пересечения осей передних колес располагалась на оси задних колес. Если такое случается, то все колеса будут вращаться вокруг единой одной точки, а боковое скольжение шин вообще не будет происходить. Система тяг, которая обеспечивает поворот колес автомобиля на разный угол, в автомобильном быту называется рулевой трапецией.

Автомобилист с опытом, который разбирается во внутреннем строении автомобиля выделил бы такие требования к рулевому механизму:

- передаточное число должно быть оптимальным, так как именно оно определяет соотношение между нужным углом поворота рулевого колеса и непосредственно его усилием, а также именно он способствует уменьшению потери энергии при работе, так как имеет высокий коэффициент полезного действия;

- должна присутствовать возможность самостоятельного возвращения рулевого колеса в исходное, нейтральное положение – это должно происходить после того, когда водитель прекратил держать рулевое колесо в положении поворота;

- на устройстве должны присутствовать определенные незначительные зазоры в подвижных соединениях для того, чтобы обеспечить малый люфт и свободный ход рулевого колеса. Помимо всего прочего, данное устройство должно обладать высокой надежностью, так как именно от него напрямую зависит безопасность передвижения транспортного средства на дорожном полотне.

1. Как устроена рулевая колонка?

Рулевая колонка Для того, чтобы детально разобрать устройство рулевой колонки, следует обратиться к изначальному предназначению данной системы. Так, внутренними функциональными составными данного устройства можно считать: обеспечение безопасного, а, следовательно, надежного крепления баранки; в случае столкновения заботу о безопасности автомобилиста; передачу всех усилий, которые прилагаются к управляемым колесам; легкость в управлении и вращении вилки рулевого колеса.

Так, к основным конструктивным составным данного устройства можно отнести вал, ведомую и ведущую шестерни. При непосредственном вращении баранки определенное усилие, с помощью ведущей шестеренки, без особого труда передается к ведомой шестеренке. Ведомая шестеренка достаточно жестко закрепляется с сошкой, которая, в свою очередь, при повороте, начинает передачу усилий напрямую на средний рычаг боковой тяги. Собственно говоря, именно таким образом обеспечивается поворот колес автомобиля, и, естественно, всего транспортного средства.

2. Регулировка рулевой колонки и возможные поломки механизма.

Регулировка и ремонт рулевой колонки не являет собою достаточно сложную процедуру, следовательно, без особого труда она может выполнятся любым, даже новичком, автолюбителем и самостоятельно. Для того чтобы произвести регулировку положения руля, следует произвести нажатие на рычаг особого специального фиксатора. После этого нужно установить баранку, с учетом удобности выбранного положения и отпустить рычаг. Именно так баранка сама по себе останется в нужном для успешной работы положении.

Рулевое управление Вообще, если разобраться, то процедура автоматической регулировки рулевой колонки происходит посредством электронного устройства. Данное устройство способно не только лишь запоминать все нужные параметры и настройки, но и способно воссоздавать их, как только в автомобиль сел водитель. Помимо этого, в те моменты, когда автолюбителю потребуется зайти или выйти, будет происходить автоматическое отодвигание такого элемента – баранки. Важно всегда помнить, что нельзя воплощать в жизнь процедуру регулировки во время непосредственного передвижения транспортного средства. Это объясняется тем, что данный вид деятельности может привести к тотальной потере управления транспортным средством, вследствие чего, может послужить причиной аварии.

После того, как рулевое колесо было установлено в нужном и нормативном (рабочем) положении, автомобилисту следует произвести обязательную проверку того, насколько надежно был закреплен рычаг, так как его «болтыхание» может привести к нежелательным последствиям, но уже на дороге. Колонка по своей сущности является достаточно простым элементом. Именно поэтому данная деталь является одной из наименее повреждающихся деталей из всей системы рулевого управления. Тем не менее, ввиду того, что данный узел является очень важным для автомобиля, а точнее – от него напрямую зависит безопасное передвижение транспортного средства на дороге, ни в коем случае нельзя автомобилисту игнорировать различные признаки, которые могли бы свидетельствовать о потенциальных неисправностях данного рулевого узла.

Рулевое управление Важно знать, что один из самых тревожных моментов в работе данного узла является стук рулевой колонки. Данная неполадка может свидетельствовать о различного рода потенциальных деформациях облицовочных панелей и ошибки. Помимо этого, это может свидетельствовать о том, что некоторые определенные части блока переключателя пережили свой срок эксплуатации или просто пришли в негодность. Люфт рулевой колонки в плоскости будет свидетельствовать о том, что некоторые конструктивные элементы кронштейна износились либо просто ослабли. О том, что ослабли шлицевые соединения будет свидетельствовать люфт осевой. Так, ни при каких условиях данные, казалось бы, незначительные неисправности нельзя игнорировать, так как они могут повлечь за собой достаточно плачевные последствия, которые возникают при непосредственном передвижении транспортного средства по дорожному полотну.

3. Как осуществить ремонт рулевой колонки?

Следует отметить, что соединения шлицевые ну никак не подлежат различному восстановлению. Следовательно, в случае вывода данных деталей из строя нужно будет произвести тотальную замену всей рулевой колонки. Так, для того, чтобы приступить к непосредственной замене всего узла следует знать, как именно снять данное устройство. Данная процедура проводится достаточно просто. Изначально, автомобилисту следует отключить аккумуляторную батарею. После этого будет сниматься сама баранка автомобиля, а также – кожух узла рулевой колонки. После этого следует приступать к демонтажу замка зажигания, при этом, нельзя забывать и про переключатель, который отвечает за управление данной системой.

Рулевая колонка Вследствие снятия всех вышеуказанных элементов, необходимым действием будет снятие кронштейна. Так, нужно открутить все, крепящие кронштейн, болты. Тем не менее, некоторые из болтов не подвластны классическому снятию, поэтому следует из высверлить. Далее нужно открутить болт, который отвечает за соединение управляющего механизма и шлицевого соединения. И лишь тогда, после всех проделанных процедур можно приступать к снятию вала рулевой колонки, предварительно демонтируя его нижнее уплотнение. Установку новой колонки нужно производить исключительно в обратном порядке. Именно поэтому лучше всего будет, если автомобилист будет складывать все снятые детали в нужной последовательности, чтобы при установке нового устройства не возникла путаница.

Кроме таких случаев бывают другие, в которых необходимым действием будет замена подшипника рулевой колонки. Для воплощения данной процедуры в жизнь, сначала нужно снять кронштейн в совокупности с валом по все той же вышеуказанной схеме. Далее, нужно установить устройство в тиски, после чего, выбить вал из кронштейна. Именно таким образом, вследствие данных процессов можно вытащить и сам подшипник. После того как автомобилист вставит обратно вал, нужно, посредством помощи молотка, выбить и второй подшипник, который принадлежит рулевой колонке. Все новые подшипники должны устанавливаться узкими фланцами наружу.

Помимо этого, они должны запрессовываться до упора. Данное действие производится посредством оправки. Следом за этим нужно зафиксировать вал, после чего запрессовать и второй необходимый подшипник. Бывают случаи, когда в негодность была приведена крестовина рулевой колонки. Если такая неисправность возникла в автомобиле, то, к огромному сожалению, лишь тотальная замена всей детали целиком может решить данную проблему.
