Для чего нужен расширительный бачок системы охлаждения?

05 Июля 2016

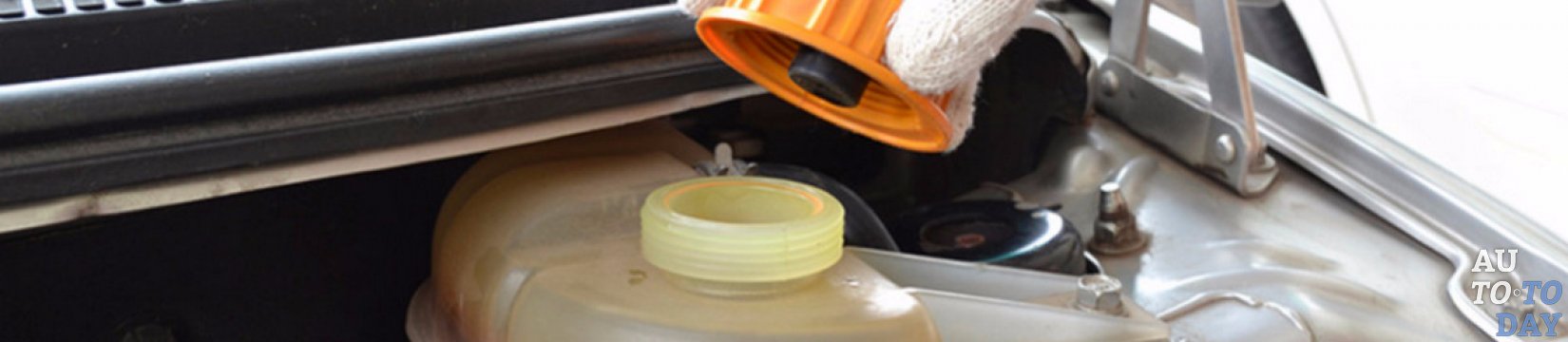

Расширительный бачок В автомобилях присутствует незначительный, на первый взгляд, но неотъемлемый и очень необходимый элемент системы жидкостного охлаждения – это расширительный бачок. Он работает как компенсатор колебаний объёмов охлаждающей жидкости при изменении температурных режимов. В зависимости от сложности конструкции охлаждающей системы, он может быть как обычным резервуаром для лишней жидкости, так и устройством, которое регулирует давление в системе охлаждения.

Назначение расширительного бачка

Охлаждающие жидкости на основе водного раствора пропилен- или этиленгликоля имеют более высокий коэффициент теплового расширения, чем у дистиллированной воды. Если таким охладителем наполнить радиатор «под завязку», то при запуске двигателя жидкость под воздействием высоких температур значительно расширится, образовав излишки. Далее она начнёт выдавливаться наружу из радиатора через предохранительный клапан и попадёт в тот самый такой простой расширительный бачок, который служит резервуаром для накопления излишков антифриза.

Когда двигатель заглушат, и он остынет, объём охлаждающей жидкости в радиаторе снова нормализуется, и в охладительной системе возникнет разрежение. Клапан радиаторной крышки сработает и засосёт воздух, таким образом, высока вероятность появления воздушных тромбов в «охлаждающих «рубашках». Это повлечёт за собой более глобальные нарушения процесса теплообмена и перегрев силового агрегата. Вот поэтому и возникла потребность в установке дополнительной ёмкости для излишней жидкости, которая бы не давала поступать воздуху в радиатор, заполняя свободное пространство антифризом. Таким элементом и стал расширительный бачок.

Расширительный бачок

На сегодняшний день имеют место для существования такие системы, в которых клапан, схожий с перепускным на радиаторной крышке, присутствует на крышке расширительного бачка. Его назначение – выпускать лишний пар и даже перегретый тосол. В данном случае на расширительный бачок возлагается функция своеобразной верхней части радиатора, что даёт ему полное право считаться важным элементом системы охлаждения.

Расположение расширительного бачка

Располагается данное устройство близко к радиатору и крепится прямо к автомобильному кузову. Расширительный бачок на половину своего размера выступает над радиатором. Это необходимо для того, чтобы имел место быть эффект сообщающихся сосудов. Они соединяются между собой с помощью шланга. Он с одной стороны крепится к нижней части расширительного бачка, с другой – к заливной горловине радиатора.

Благодаря такому конструктивному решению излишки разогретой охлаждающей жидкости попадают в расширительный бачок, а при остывании мотора происходит компенсация объёма охлаждающей жидкости в системе из содержимого расширительного бачка. При таком процессе в радиатор не может попадать и скапливаться воздух.

Конструкция расширительного бачка

Расширительный бачок По своей конструкции данный элемент предельно прост. Он имеет вид пластиковой ёмкости, в которую вмонтирован специальный датчик, который реагирует на изменение нормального уровня охлаждающей жидкости. Бачок герметично закрыт крышкой с клапаном, регулирующим давление, который срабатывает при излишнем давлении в системе выше номинального.

Корпус

Расширительные бачки по большей части изготавливаются из полупрозрачного пластика. На боковой стенке имеется специальная шкала, при помощи которой можно следить за уровнем охлаждающей жидкости в системе. Нижняя метка показывает, сколько необходимо иметь ОЖ по минимуму. Максимальный уровень охлаждающей жидкости при остывшем двигателе не должен превышать трёх сантиметров над верхней отметкой шкалы, нанесённой на боковину расширительного бачка.

Крышка расширительного бачка

Крышка расширительного бачка системы охлаждения силового агрегата содержит в себе всего три элемента: резиновое крепление, пружинное кольцо и верхушку. Последний элемент является единственным блоком впускного воздушного и выпускного парового клапанов.

Крышка расширительного бачка Когда двигатель начинает нагреваться, давление ОЖ в системе охлаждения, а также и в расширительном бачке, соответственно, постепенно начинает расти. Когда давление достигает максимум 120 кПа, происходит открывание выпускного клапана. Если давление падает ниже 83,4 кПа, происходит его закрытие. Если давление в системе вырастает чрезмерно сильно, это может стать причиной повреждения шлангов и даже самого радиатора. Выпускной клапан пробки расширительного бачка предотвращает повышение давления в системе охлаждения до критической отметки.

Когда зажигание отключается и двигатель остывает, давление в системе начинает снижаться, и происходит её разрежение. Когда давление в системе падает ниже 3 кПа, открывается впускной клапан расширительного бачка, и в него попадает воздух. Давление начинает понемногу нормализовываться благодаря компенсации объёма ОЖ из содержимого бачка.

Возможные неисправности

Крышка расширительного бачка Учитывая простейшую конструкцию расширительного бачка, даже не может прийти в голову, что в нём имеется нечто, что может поломаться. Это же просто контейнер с резиновой крышкой, но вот как раз она и является не простым элементом. Это пропускной клапан давления, как мы уже говорили ранее. Именно от её корректной работы и зависит нормальное функционирование системы охлаждения мотора. Также наиболее распространёнными поломками по справедливости можно считать протекание и разрыв РБ.

Разрыв расширительного бачка

При разрыве расширительного бачка значительно снижается объём ОЖ, который необходим для нормального функционирования системы охлаждения двигателя, а это приводит к неизбежному выходу её из строя. Если РБ лопнул, продолжать движение категорически запрещено. Лопнувший расширительный бачок нужно сразу же заменить и залить номинальный объём охлаждающей жидкости. Доливать ОЖ категорически запрещается, так как это может привести к повреждению ГБЦ. Это значительная поломка и она серьёзно повлияет на эксплуатацию вашего автомобиля.

Течь расширительного бачка

Течь расширительного бачка Он начинает подтекать из-за нарушения целостности корпуса в результате какого-либо механического повреждения, дефекта соединительного шланга или сломанной либо просто неплотно прилегающей крышки.

Поломка клапанов крышки расширительного бачка

Если крышка расширительного бачка износилась, её разъело или распались клапаны, происходит разгерметизация системы охлаждения двигателя. В результате этого она наполняется излишним воздухом, который повышает давление и выводит из строя элементы системы. Это, конечно же, ведёт к неизбежному перегреву силового агрегата. Также лишний воздух провоцирует «тромбообразование» системы охлаждения, в результате чего перестаёт работать печка.

Если клапаны крышки засоряются, тогда их функции также нарушаются. Опять же лишний воздух не выходит из системы, она разгерметизируется, повреждаются патрубки, а двигатель повреждается. Если крышка засорена несильно, но клапаны не успевают своевременно втягивать воздух и выпускать его, то это пагубно отражается на радиаторе, он начинает течь. Также ломаются термостат и помпа.
