Что такое сажевый фильтр, его устройство и принцип работы

16 Сентября 2016

Сажевый фильтр К современному транспортному средству предъявляется множество требований, среди которых выделяют соблюдение экологических норм и стандартов. На самом деле это очень важный вопрос, ведь загрязнение планеты, прежде всего, сказывается на нас самих. Специалисты автомобилестроения, которые пришли к осознанию данного факта, начали разрабатывать все новые и новые технологии очистки выхлопных газов, а в число орудий борьбы попал сажевый фильтр, устанавливающийся на дизельных моторах.

Где находится и для чего нужен сажевый фильтр в автомобиле

Нкоторые автолюбители понятия не имеют зачем нужен сажевый фильтр на дизеле, ведь даже учитывая, что это очень полезная деталь, незаменимой ее назвать нельзя. Прежде всего, следует разобраться в его назначении и особенностях. Так, сажевый фильтр разработан и используется в целях снижения выброса в атмосферу сажевых частиц, которые попадают в нее вместе с выхлопными газами. Использование такого барьера позволяет снизить количество вредных выбросов до 99,9%.

Сажевый фильтр

В основном, указанная деталь размещается за каталитическим нейтрализатором, но возможны и другие схемы размещения: перед каталитическим нейтрализатором или в комбинированном порядке, когда сажевый фильтр объединен с каталитическим нейтрализатором (характерно для автомобилей, выпускающихся концерном Volkswagen) и располагается сразу за выпускным коллектором, то есть там, где температура отработанных газов достигает максимума. Такая деталь носит название сажевого фильтра с каталитическим покрытием.

Причины появления сажи

Считается, что «дизель» – самый «грязный» двигатель, но благодаря сажевому фильтру есть шанс изменить указанное мнение. Для того чтобы данная деталь успешно справлялась со своими обязанностями, для начала, нужно определить возможные причины появления большого количества сажи. Сажа (причем самая обычная) – это несгоревшие остатки углеводорода, которые при выходе из дизельного мотора приобретают достаточно опасную для здоровья человека форму.

Появление сажи в сажевом фильтре Неполное сгорание топливно-воздушной смеси может являться результатом недостатка кислорода в камере сгорания, или избытка топлива. Наиболее типичным и ожидаемым основанием для нехватки воздуха выступает засорение воздушного фильтра, а вот причиной плохого наполнения цилиндров могут стать неправильно отрегулированные зазоры клапанов или сильный износ кулачков распределительного вала.

Кроме того, неполное сгорание топлива нередко основывается на неправильной установке момента впрыска (так называемый поздний впрыск) или на неисправности форсунки, обеспечивающей хорошее распыление топливной жидкости. Также причиной копоти часто оказывается протечка форсунок, низкое цетановое число топлива или обильное попадание охлаждающей жидкости в камеру сгорания.

Для более точного определения причины появления сажи, необходимо проверить систему забора воздуха и выхлопную систему. Нелишним будет обратить свое внимание и на давление наддува (на дизельных двигателях с турбонаддувом), регулировку клапанов, компрессию в цилиндрах, а также на состояние охладительной системы, уровень масла и наличие следов попадания газов в картер.

Устройство фильтра

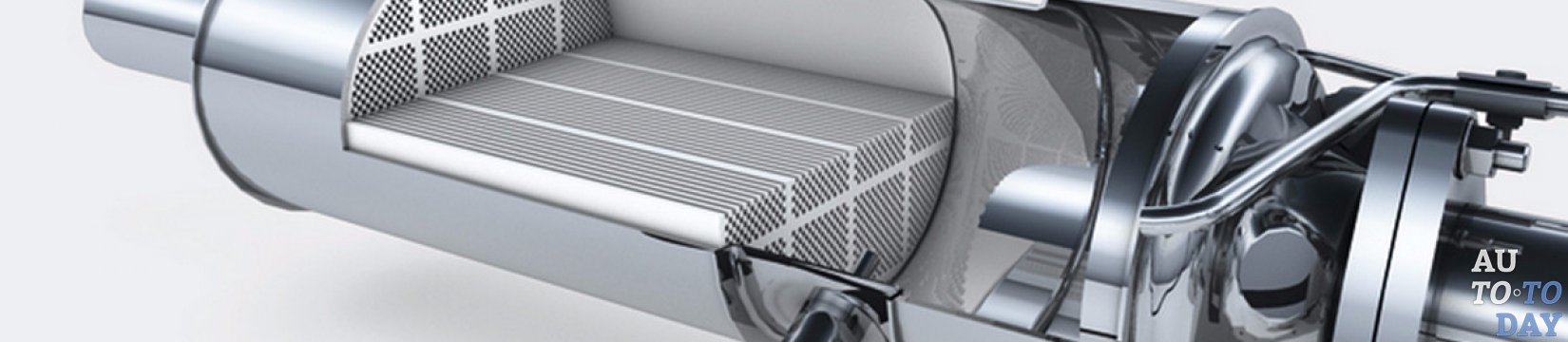

Отвечая на вопрос, что такое сажевый фильтр на авто с конструктивной точки зрения, сразу следует сказать, что это металлическая колба с керамической матрицей внутри (представленная в виде многоуровневой сетки). Размер ячеек матрицы достигает одного миллиметра, а структура ее стенок отличается пористостью, благодаря чему на стенках матрицы оседают мелкие частицы сажи. Кроме того, в фильтре расположены температурные датчики, датчик дифференциального давления и датчик кислорода. В зависимости от вида детали, устройство сажевого фильтра может предусматривать и наличие некоторых других составляющих. Например, в фильтре закрытого типа с возможностью сгорания собранной сажи, для ее удаления со стенок детали используются специальные реагенты.

Устройство сажевого фильтра

DPF сажевые фильтры закрытого типа

Все сажевые фильтры разделяют на два основных вида DPF – фильтр закрытого типа без возможности прочистки и фильтры закрытого типа, с возможностью удаления сажи (FAP). В случае засорения, DPF-фильтры подлежат замене, хоть принято считать, что они способны восстанавливаться на повышенных нагрузках (когда температура картерных газов достигает 400 градусов). Такой метод регенерации получил название пассивного.

DPF Сажевый фильтр DPF – это керамические соты, на стенки которых нанесен каталитический металл «титан». Попадая из камеры сгорания внутрь фильтра, сажа и угарный газ оседают на внутренней поверхности фильтра, где под воздействием высокой температуры происходит их окисление до нейтральных и неопасных веществ. Состояние фильтра и его физико-химические характеристики контролируются ЭБУ (электронным блоком управления). Индикацию о состоянии сажевого фильтра вы сможете увидеть на приборной панели.

Интересный факт! Первый сажевый фильтр применили только в 2000-м году, а обязательной деталью он стал в 2011, когда ввели нормы токсичности Евро-5.

FAP сажевые фильтр закрытого типа с функцией регенерации

FAP – еще один сажевый фильтр закрытого типа, вот только в отличие от предыдущего варианта он обладает возможностью удаления собравшейся сажи. Как мы уже отмечали, для выполнения этой задачи используется специальный реагент, вступающий в реакцию с вредными веществами и полностью удаляющий их из фильтра под воздействием высокой температуры.

Присадка EOLYS Для регенерации сажевого фильтра FAP (что это такое вы уже примерно поняли) используют специальную цариесодержащую присадку EOLYS. Она автоматически впрыскивается в дизельное топливо из отдельного бачка, предварительно получая соответствующую команду от системы контроля работоспособности FAР-фильтра.

В результате получается, что фильтр с функцией регенерации не может оказаться полностью забитым., ведь дополнительно разогретые отработанные газы при попадании в сажевый фильтр FAP начинают разогревать керамический реактор до 700 °С, вследствие чего все осевшие частицы сажи быстро выгорают из микроканалов. Более того, при локальных температурах в районе 1000 °С окислению поддается и большая часть сложных углеводородных продуктов, которые образовались в результате неполного сгорания. Спустя всего 3-5 минут после впрыска указанной присадки происходит полное самоочищение фильтра FAP.

В некоторых случаях место реагента занимает дополнительная порция топливной жидкости, подающаяся автоматически. Она догорает уже после топлива в цилиндрах двигателя, благодаря чему возрастает температура в фильтре.

А знаете ли Вы? Первый в истории сажевый FAP-фильтр был установлен на Peugeot 607.

Регенерация сажевого фильтра

Вполне возможно, что еще не все автолюбители понимают, как работает сажевый фильтр, и это вполне естественно, ведь мало кто вникает в принцип его деятельности. На самом деле все достаточно просто: попадая в фильтр, отработанные газы вступают в реакцию с покрытием матрицы, после чего осевшая сажа начинает засорять деталь. Для ее удаления может использоваться один из двух методов регенерации: активный и пассивный.

Регенерация сажевого фильтра

Пассивная регенерация

Процесс пассивной регенерации проходит при движении транспортного средства под нагрузкой. К примеру, передвижение автомобиля по трасе будет способствовать поднятию температуры в фильтре до 350-400 градусов, что в свою очередь активизирует процесс окисления сажи путем воздействия на нее катализатора и высоких температурных показателей. Цепочка химических реакций при пассивной регенерации состоит из нескольких этапов:

1. Оксиды азота взаимодействуют с кислородом и в присутствии катализатора образовывают диоксид азота;

2. Затем, полученное химическое соединение начинает взаимодействовать с частицами сажи (углеродом), вследствие чего появляется оксид азота и угарный газ;

3. На следующем этапе оксид азота и угарный газ вступают в реакцию с кислородом и образовывают диоксид азота и углекислый газ.

Обратите внимание! На определенных рабочих режимах двигателя (малая нагрузка и т.п.) температура отработанных газов будет недостаточно высокой, из-за чего не сможет начаться пассивная регенерация. В этом случае, на выручку приходит активная (или принудительная) регенерация сажевого фильтра.

Работа чистого и заполненного сажевого фильтра

Активная регенерация

Регенерация катализатора – это обязательный процесс, без которого сажевый фильтр быстро выйдет из строя. Если условия оказываются неподходящими для пассивной регенерации (при передвижении в городских условиях или на малые расстояния, когда не удается достичь нужной температуры сажевого фильтра), запускается активный процесс.

То есть, после основной порции топливной жидкости, в цилиндры силового агрегата подается еще одна дополнительная. Клапан EGR перекрывается, а в случае необходимости меняется и алгоритм управления геометрией турбины.

Частично сгоревшая топливно-воздушная смесь, через коллектор, перемещается в катализатор, который размещен перед сажевым фильтром. Именно в нем происходит ее дожиг, причем существенно повышается температура проходящих выхлопных газов. Последующее перемещение разогретых газов по впускному тракту вызывает повышение температуры и в самом фильтре (до 500-700 градусов), в результате чего происходит выжигание сажи. Об этих процессах, происходящих внутри транспортного средства, может свидетельствовать выходящие из трубы черные клубки дыма. Естественно, потребление топлива и обороты холостого хода будут повышаться.

Как ухаживать за сажевым фильтром

Сажевый фильтр В завершение статьи, когда вы, уважаемые читатели, больше узнали о сажевом фильтре и для себя определили что это за процесс такой «регенерация сажевого фильтра», можно поговорить и о том, как правильно ухаживать за данной деталью. Конечно, обязательная очистка указанного элемента должна проводиться не только после появления проблем, но и при регулярном техническом осмотре автомобиля, однако, если вы желаете предотвратить появление любых неисправностей, тогда в процессе эксплуатации автомобиля лучше использовать специальные автохимические добавки.

Срок службы сажевого фильтра зависит и от частоты его прожогов, то есть чем чаще вы будете проводить указанную процедуру, тем больше будет выгорать катализатор. Исходя из этого, чтобы увеличить ресурс фильтра следует увеличить и пробег машины между прожигами, одновременно снизив температуру процесса. Для этих целей предназначены самые различные присадки для защиты сажевого фильтра, помогающие ему перейти в режим очистки на более низких температурах, обеспечивая при этом полное сгорание топливной жидкости. Неважно из чего состоит сажевый фильтр на вашем дизеле, в любом случае указанный метод профилактики убережет транспортное средство от частых ремонтных вмешательств.
