Что такое рулевая колонка и как её поменять самому

05 Ноября 2019

Чтобы управление автомобилем было наиболее комфортным и безопасным, все элементы рулевого механизма должны работать исправно и бесперебойно. Одной из важных деталей авто является рулевая колонка. Как её отрегулировать в случае неисправности и возможно ли это сделать самостоятельно — далее в статье.

Что такое рулевая колонка автомобиля

Основная функция рулевой колонки заключается в том, что она передаёт вращательное движение от руля к передним колёсам, благодаря чему они крутятся в правильном направлении и обеспечивают движение автомобиля. Все классические модели имеют одинаковые по своей конструкции узлы и похожую схему строения агрегата. Рулевая колонка

Он прикрепляется к левому лонжерону с помощью трёх болтов. Один из них находится на верхней крышке. При его непосредственной помощи осуществляется регулировка расстояния между червяком и роликом. Редуктор соединяется с рулём через промежуточный вал. Его насаживают на шлицы, которые должны заботиться о том, чтобы руль не проворачивался.

Знаете ли вы? Первое автомобильное ДТП было зафиксировано 30 апреля 1896 года, когда столкнулись велосипед с автомобилем.

Как правило, работа рулевой колонки осуществляется в такой последовательности:

  1. Руль вращается.
  2. Вращение, проходя через вал, идёт к червячному элементу. Он, в свою очередь, осуществляет уменьшение количества оборотов.
  3. При вращении этого элемента происходит перемещение двухгребневого ролика.
  4. Через рычаг, находящийся на валу сошки, приводятся в рабочее состояние рулевые тяги.
  5. Рулевая трапеция осуществляет воздействие на поворотные кулаки, благодаря чему передние колёса начинают двигаться в нужном направлении.
Механизм рулевой колонки

Устройство рулевой колонки

Прежде чем изучить устройство колонки, необходимо понять, какие функции она выполняет.

Её основное функциональное предназначение заключается в следующем:

  • способность изменять направление движения;
  • обеспечение качественного и безопасного крепления руля;
  • защита водителя авто в случае столкновения;
  • выполнение основной задачи — вращение передних колёс;
  • облегчение управления автомобильным транспортом;
  • увеличение срока службы машины.

Рулевая колонка

Для её создания используются энергопоглощающие материалы, благодаря чему она должна складываться в случае достаточно сильных фронтальных ударов и обеспечивать безопасность водителя.

Устройство качественной и надёжной колонки состоит из таких основных и вспомогательных элементов:

  • вал в кожухе, имеющий шарниры;
  • корпусы для закрепления замка зажигания и переключателей;
  • крестовина, которая соединяет руль с колонкой;
  • втулка монтажная;
  • контактная группа;
  • крепёжные элементы;
  • рулевой демпфер;
  • блокировочные и регулирующие механизмы;
  • промежуточный вал с демпфером;
  • блокиратор вала;
  • вставки, которые с лёгкостью деформируются;
  • кардан.
Устройство рулевой колонки

Пыльник и кронштейн рулевой колонки

Пыльники предназначены для защиты шарнирных соединений различных механизмов от мелких частиц и пыли. Они изготовлены из гофрированной резины, которая сгибается и разгибается во время работы, обеспечивая эффективное и безопасное движение автотранспорта. Очень важно следить за их качеством и целостностью, ведь изнашивание пыльников может привести к их разрывам, что особенно опасно во время движения на высоких скоростях.

Знаете ли вы? В законодательстве Швейцарии раньше была предусмотрена ответственность за слишком громкое закрывание автомобильных дверей. Нарушители обязаны были выплачивать штраф.
Кронштейн же используется непосредственно для фиксации колонки. Для закрепления используются болты, которые обязательно должны быть новыми и качественными. К тому же закрутить их нужно и не слишком туго, ведь в таком случае руль будет прокручиваться очень тяжело, и не слишком слабо, поскольку из-за этого он будет разболтанным. Пыльник и кронштейн рулевой колонки

Как сделать рулевую колонку самому

При желании рулевую колонку можно сделать более мощной и к тому же упростить процесс управления автомобилем. Чтобы руль работал лучше, на него можно установить гидро- или электроусилитель. Их главное предназначение — снизить усилие, направляемое на руль, и повысить уровень комфортности вождения.

Гидроусилитель с помощью создания избыточного давления рабочей жидкости создаёт дополнительное усилие на приводе, что значительно упрощает управление машиной. А вот электроусилитель работает на электрической тяге. Также для совершенствования колонки можно установить на неё аппаратуру для управления фарами и стеклоочистителями.

Как и где прикреплена колонка рулевого управления

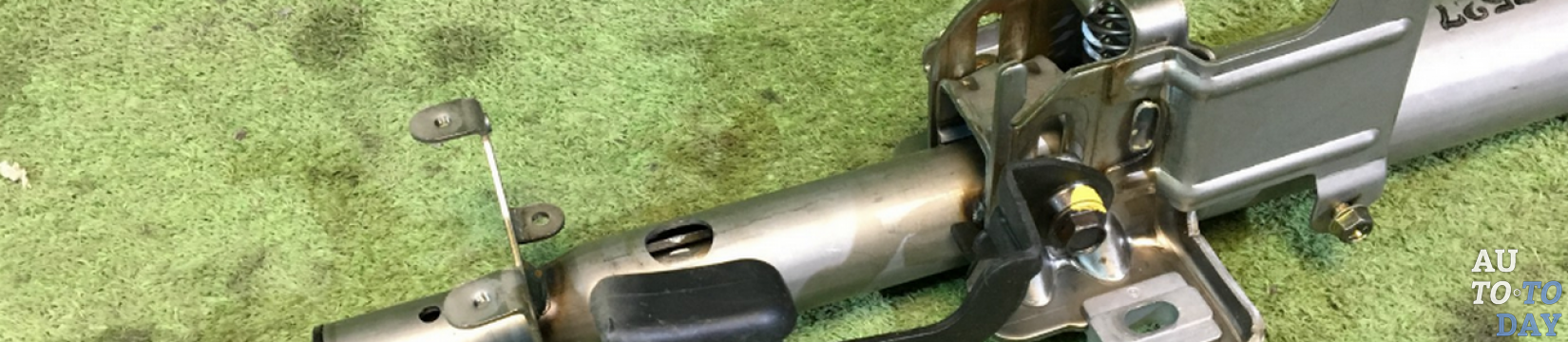

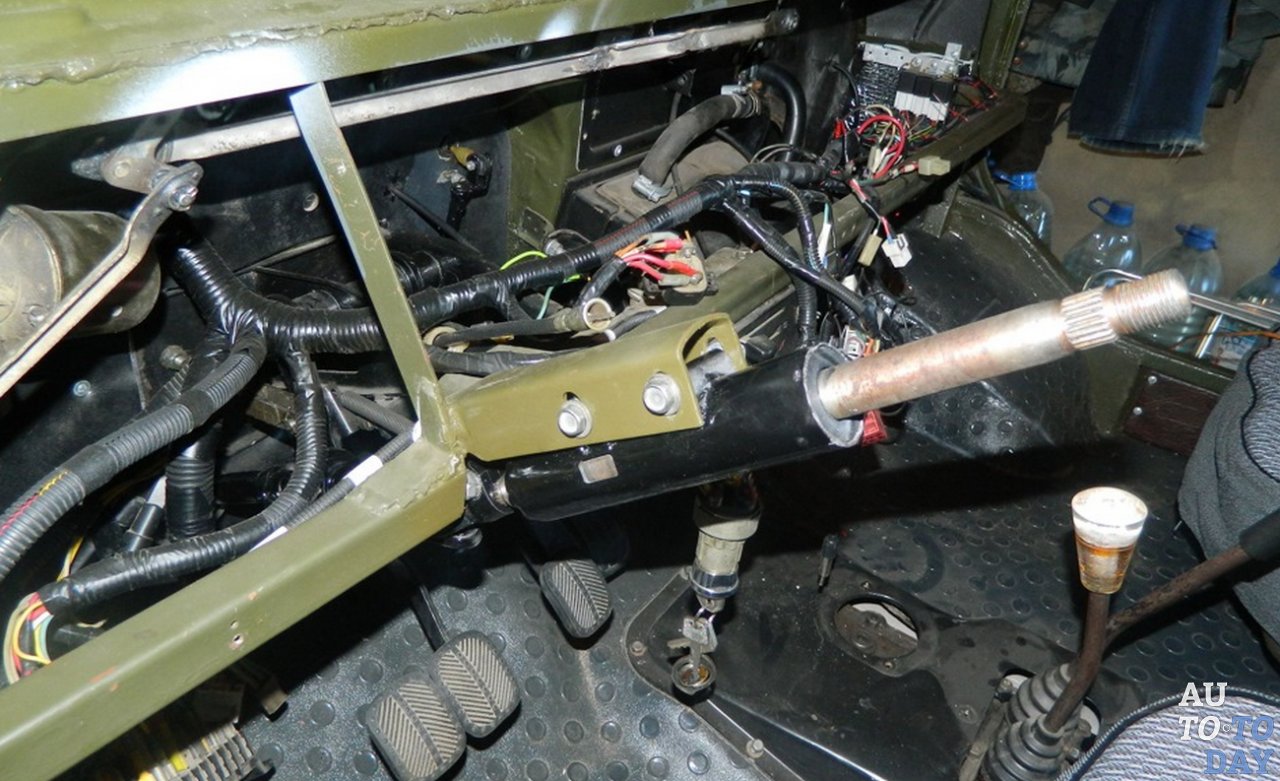

Этот агрегат является частью общей системы, предназначенной для управления автомобилем. Он крепится на специальном кронштейне и соединяется с рулём, чтобы передавать крутящий момент на передние колёса. Между этими элементами находится вал с шарнирами, обеспечивающими гибкость всех соединений деталей и их слаженную работу. Рулевая колонка авто

Как снять колонку

Если рулевая колонка вышла из строя, её необходимо заменить или отремонтировать, если это возможно. Основными признаками, которые свидетельствуют о неисправности, являются скрип, подтекание смазки и тугое вращение руля.

Скрип может быть показателем таких проблем в работе механизма:

  • слишком большой зазор в подшипниках ступицы;
  • слабо закреплённые пальцы рулевых тяг;
  • увеличенный зазор в том месте, где находятся втулки и маятник;
  • вышедшие из строя подшипники;
  • слабое крепление поворотных рычагов.
Поломка рулевой колонки

Если течёт масло из рулевой колонки, обычно это можно объяснить такими неполадками:

  • износ сальников;
  • слабая фиксация болтов, которые держат крышку картера;
  • износ уплотнителя, расположенного под этой крышкой.
Важно! Исправная рулевая колонка может спасти жизнь.

В случае затруднённого вращения руля причину нужно искать в таких неисправностях:

  • неправильная наладка развала-схождения;
  • какая-то деталь в системе была подвержена деформации;
  • люфт между роликом и червяком не того размера, который нужен для правильной работы;
  • гайка на маятнике очень прочно затянута и нуждается в небольшом ослаблении крепежа.
Затруднённое вращение руля

Если починить составные части рулевой колонки невозможно, необходимо её снять. Для этого используется специальный ремкомплект. В него входит отвёртка типа Torx Т20, с помощью которой откручиваются болты, а также гаечный ключ на 10, помогающий отсоединить аккумуляторную батарею.

Весь процесс происходит в такой последовательности:

  1. Отключите аккумуляторную батарею.
  2. Снимите руль и кожух рулевого вала.
  3. С помощью длинного и крепкого рычага отвинтите нижнюю гайку, которая соединяет колонку с тягами.
  4. С помощью головки с воротком на 17 и рожкового ключа открутите три болта, которыми колонка крепится к лонжерону. Для этого желательно снять переднее левое колесо, чтобы было удобнее.
  5. Снимите стяжной болт, который обеспечивает шлицевое соединение с рулевым механизмом.
  6. Открутите нижнее уплотнение вала, благодаря чему он будет перемещён в салон.

Видео: Снятие рулевой колонки

Как правильно разобрать рулевую колонку

Если из строя вышли какие-либо отдельные элементы, их можно поменять. Для этого колонку нужно правильно разобрать.

Разборка осуществляется в такой последовательности:

  1. Ключом на 30 открутите гайку, которой с валом соединяется сошка.
  2. Зажмите редуктор в тиски.
  3. Сдвиньте сошку с вала, используя съёмник.
  4. Выкрутите пробку и слейте масло.
  5. Открутите гайку и снимите регулировочный винт, который она удерживает.
  6. Снимите верхнюю крышку, открутив болты с помощью ключа на 14 мм.
  7. Достаньте из корпуса ось сошки и ролик.
  8. Открутите и снимите крышку червяка.
  9. Достаньте червячный вал, используя молоток.
  10. Плоской отвёрткой вытащите манжету из валового отверстия.
  11. Выбейте наружную обойму подшипника червяка.
Разборка механизма

Как заменить рулевую колонку

Во время замены колонки нужно обязательно приобрести также новые болты и гайки, которые используются для соединения отдельных элементов системы управления автомобилем.

Весь процесс должен проходить в такой последовательности:

  1. Установите колонку на нужное место и прикрепите её болтами к кронштейну. Болты затягиваются на 21 Нм. Необходимые инструменты: ключ моментный, головка сменная на 13, удлинитель и вороток.
  2. Болтом и гайкой прикрепите вилку шарнира промежуточного вала к рулевому механизму, путём её непосредственного подсоединения к валу шестерни. Здесь гайка затягивается тоже на 21 Нм. В работе используются трещоточный и моментный ключи, а также головка на 13.
  3. Верните на место приборную панель.
  4. Плоской отвёрткой закрепите держатель проводов панели к кронштейну.
  5. Установите катушку транспортёра, а также выключатель зажигания.
  6. Верните на место блок выключателей, находящихся под рулём, и вращающееся устройство.
  7. Закрепите кожухи болтами с помощью отвёртки Torx Т20.
  8. Поставьте руль на место.
  9. Подключите аккумуляторную батарею.
  10. Проверьте правильность вращения руля.

Видео: Замена рулевой колонки

Регулировка рулевой колонки

Как ремонт, так и регулировка являются не сложными процессами, с которыми вполне могут справиться не только специалисты, но и автолюбители без опыта выполнения подобных работ. Регулировать рулевую колонку можно вручную, или же используя специальные электронные устройства. Чтобы самостоятельно проверить, правильно ли расположен руль, нужно нажать на рычаг фиксатора, установить руль в удобное положение, а затем отпустить рычаг.

Важно! Ни в коем случае нельзя регулировать положение руля во время движения, ведь это может привести к потере управления автомобилем и даже стать причиной аварии.
Можно также отрегулировать положение механизмов управления автомобилем автоматически с помощью электронных устройств. Главное, чтобы машина при этом была обездвижена и стояла на ровной поверхности. После этого необходимо сделать проверку надёжности закрепления рычага, чтобы он не был разболтанным, иначе могут возникнуть проблемы на дороге. Рулевая колонка

Рулевая колонка является неотъемлемым элементом системы управления автомобилем, поэтому она всегда должна работать бесперебойно и эффективно. Её главная обязанность — обеспечение безопасного и правильного движения, поэтому нужно вовремя обращать внимание на малейшие неполадки и сразу же их устранять, осуществляя ремонтные работы или же полную замену агрегата.
