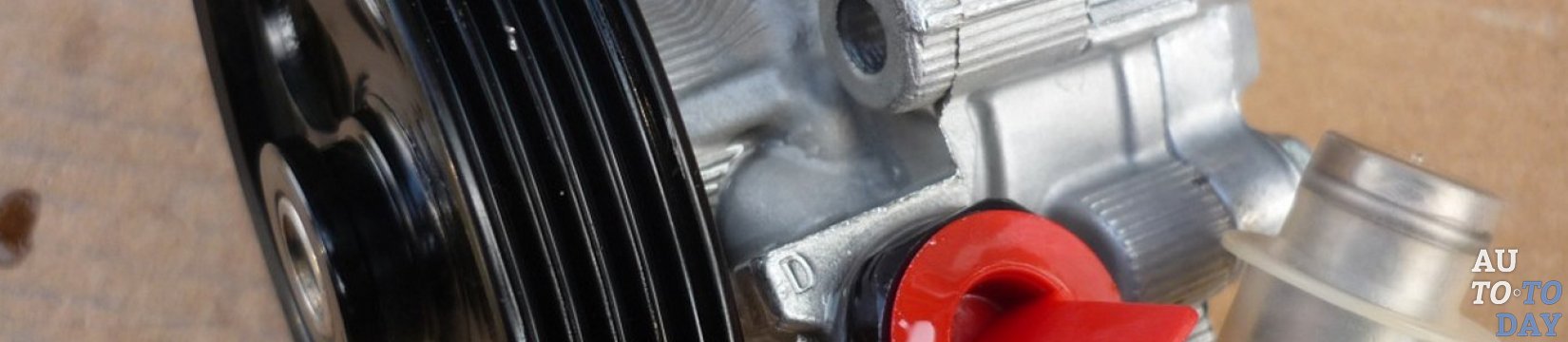

Ремонт или замена насоса гидроусилителя руля

21 Ноября 2019

Одним из важнейших компонентов системы рулевого управления в автомобиле является гидроусилитель руля (ГУР), который позволяет водителю контролировать траекторию движения транспортного средства. Составляющим компонентом этого механизма, обеспечивающим его нормальную работу, является специальный насос. Описание конструкции и основных функций этого элемента системы ГУР, самые частые неисправности, возникающие при его эксплуатации, а также способы обнаружения и устранения поломок — далее в статье.

Функционал насоса ГУР

В системе ГУР используется специальная жидкость ATF, а основная функция насоса заключается в поддержке нужного давления и обеспечении циркуляции жидкости в системе.

Насос ГУР

Гидронасосы бывают шестерёнчатыми или пластинчатыми (лопастными). Второй вариант является самым распространённым, а механизм при этом состоит из таких основных деталей:

  • корпус — к нему крепится статор, имеющий крышку и распределительный диск с отверстиями;
  • ротор — крепится на рейках к валу, а в его пазы вставлены вращающиеся лопасти, захватывающие собой жидкость;
  • уплотнительное кольцо — предотвращает попадание воздуха из окружающей среды внутрь механизма;
  • клапан управления потоком — сюда рабочая жидкость попадает через отверстия и канал в крышке корпуса, а затем под постоянным давлением перемещается в нагнетательный трубопровод.

Важно! При включённом двигателе насос ГУР работает постоянно, т. к. приводится в действие за счёт приводного ремня от шкива коленчатого вала.
На авто с электродинамическим гидроусилителем руля (ЭГУР) установлен электронасос, который получает питание от бортовой электросети транспортного средства. Такой тип агрегата включается и выключается согласно установленных в системе датчиков движения, что позволяет экономнее расходовать его ресурс, но электронасос имеет более высокую цену по сравнению с обычным лопастным механизмом.

Видео: Принцип работы ГУР

Частые поломки и неисправности

Гидронасос является достаточно надёжным агрегатом и может работать без поломок до 10 лет и более. Но если автомобилист не соблюдает правила эксплуатации этого механизма, то возникают неисправности, требующие оперативного вмешательства.

Знаете ли вы? Королева Великобритании может водить автомобиль даже не имея водительского удостоверения. Это право закреплено за ней на законодательном уровне, но не распространяется на других членов королевской семьи.

Основные поломки насоса ГУР:

  • повреждение или износ клапана управления потоком жидкости — возникает при использовании загрязнённой жидкости с посторонними примесями, а также при длительной фиксации руля в крайних положениях;
  • вытекание жидкости из насоса — причиной проблемы может быть неправильный монтаж механизма или коррозия вала, а также износ уплотнителей и сальников;
  • износ подшипников насоса — возникает в результате ударов или повышенных нагрузок на одну из его сторон, а также при чрезмерном натяжении приводного ремня;
  • выработка в паре ротор-статор — причиной неисправности является перегрев агрегата, недостаток жидкости или её загрязнённость;
  • износ ротора — возникает в результате длительного перегрева насоса и при дефиците масла;
  • залипание рабочих лопастей ротора — наблюдается при использовании грязной рабочей жидкости;
  • износ приводного ремня — чаще всего появляется при его неправильном натяжении.

Поломки насоса ГУР

Диагностика и обнаружение проблем

О наличии неисправности насоса ГУР водитель транспортного средства может догадаться по характерным признакам. При этом рулевое управление продолжает работать, но требует больше усилий и приводит к износу остальных деталей. Поэтому нужно уметь вовремя диагностировать проблему и сразу же заняться её решением.

Основные признаки поломки гидронасоса:

  • вспенивание жидкости в бачке ГУР — признак наличия воздуха внутри системы, попавшего туда в результате трещины на корпусе агрегата или при износе уплотнительного кольца;
  • сильный гул — свидетельствует об отсутствии нужного давления внутри механизма, что может быть связано с износом подшипников или лопастей ротора;
  • свист насоса во время поворота рулевого колеса — признак износа приводного ремня или его проскальзывания на шкивах в результате недостаточного натяжения;
  • руль тяжело поворачивается или вообще не крутится — это может свидетельствовать о задирах клапана, полном износе и выходе из строя пары ротор-статор;
  • утечка жидкости из корпуса насоса — возникает при повреждениях корпуса агрегата, а также при износе уплотнительного кольца или сальника.
Ремонт насоса ГУР

Замена насоса

Чтобы заменить сломанный насос ГУР на новый, автомобилисту потребуется время и определённые навыки выполнения ремонта машины. Многие владельцы транспортных средств предпочитают обращаться к услугам работников автосервиса, которые выполнят замену агрегата качественно и быстро. Но выполнить эту процедуру можно и самостоятельно, если знать порядок действий и чётко придерживаться инструкции.

Нужное оборудование

Чтобы самостоятельно выполнить замену гидронасоса ГУР или его составляющих элементов, потребуются не только навыки переборки деталей автомобиля, но и специальное оборудование.

Знаете ли вы? Самая первая авария на дороге с участием автомобиля произошла в конце апреля 1896 года. Автомобиль под управлением Генри Уэллса столкнулся с велосипедистом Эвелином Томасом.

Процедура осуществляется с помощью таких инструментов:

  • ремкомплект насоса ГУР — содержит прокладки, сальники, уплотнительные кольца, а купить его можно в специализированных магазинах;
  • молоток;
  • гаечные ключи на 22 и 24 мм;
  • ударная отвёртка;
  • пинцеты;
  • пневмопистолет;
  • технический фен;
  • головка на 22 мм;
  • универсальный съёмник;
  • инструкция по ремонту системы ГУР, предоставленная производителем машины.
Инструменты для ремонта насоса ГУР

Демонтаж

Чтобы правильно выполнить демонтаж насоса, необходимо запастись терпением и чётко соблюдать определённую последовательность действий.

Важно! Чтобы правильно выполнить замену насоса ГУР и иметь удобный доступ к нужным механизмам, рекомендуется перед выполнением работ поднять автомобиль на подъёмнике.

Пошаговая инструкция выполнения этой процедуры:

  1. Убрать шланг из бачка ГУР, а затем опустить трубку в большую ёмкость для слива рабочей жидкости.
  2. Завести двигатель, установив его в режим холостых оборотов.
  3. Прокрутить рулевое колесо несколько раз от крайнего правого положения до крайнего левого — это поможет полностью слить всю рабочую жидкость из системы. После этого двигатель заглушить.
  4. Открутить болт натяжного ролика приводного ремня. Ослабить натяжение последнего с помощью прокручивания регулировочного болта в направлении, обратном движению часовой стрелки.
  5. Отвернуть болты, находящиеся за приводным шкивом.
  6. Открутить крепёжный болт с противоположной стороны. После этого можно снимать насос, аккуратно извлекая его из системы ГУР.

Демонтаж насоса ГУР

Обслуживание и ремонт

Гораздо проще предотвратить возникновение поломок, чем потом тратить время и деньги на ремонт гидронасоса. Поэтому при эксплуатации агрегата рекомендуется придерживаться таких правил:

  • проверять состояние масла после каждых 15000 км пробега;
  • периодически проверять степень натяжения приводного ремня;
  • вовремя менять жидкость в системе ГУР;
  • постоянно следить за уровнем масла в бачке механизма;
  • в холодную погоду прогревать систему при включенном двигателе не менее 5 минут перед поворачиванием руля;
  • контролировать состояние сальников и уплотнительного кольца;
  • заливать в агрегат только качественную жидкость без посторонних примесей;
  • при возникновении протечки не пытаться решить проблему с помощью герметика, а обратиться в автомастерскую;
  • аккуратно преодолевать препятствия и ухабы на дорогах, избегая резких поворотов руля;
  • сразу же отвозить машину на диагностику при появлении посторонних шумов и вибраций в области системы ГУР.

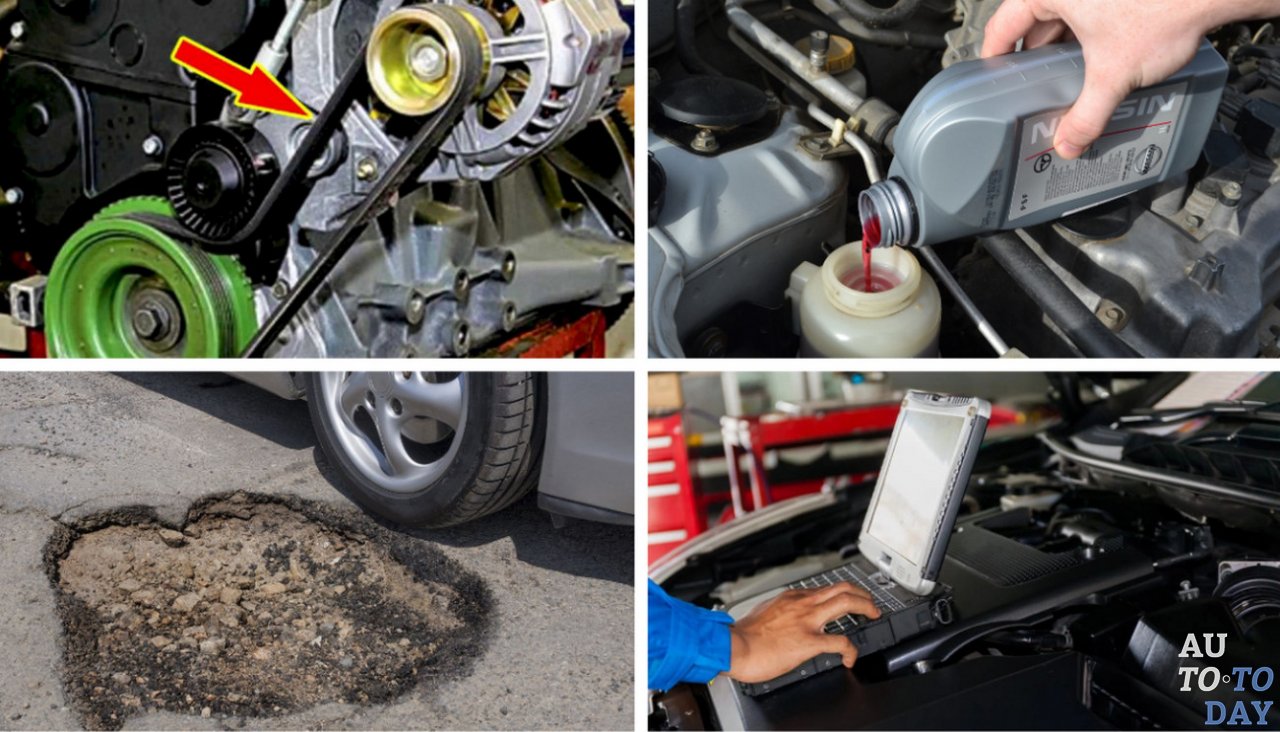

Правила эксплуатации насоса ГУР

Установка

Перед тем, как установить новый насос в автомобиль, рекомендуется проверить его на специальном диагностическом стенде, который есть только в специализированных автомастерских. Если водитель выполняет замену агрегата самостоятельно, то его работоспособность можно будет определить только после установки, проехав на автомобиле несколько кругов, требующих поворотов руля в разные стороны.

Важно! Если насос сломался, то его обычно заменяют полностью. Разборка механизма на детали и их частичная замена является достаточно трудоёмким процессом и позволяет решить проблему только на короткое время.

Пошаговый алгоритм установки нового насоса ГУР:

  1. Установить механизм на то место, где ранее находился старый агрегат.
  2. Затянуть болт крепления и пару болтов за приводным шкивом.
  3. Надеть приводной ремень. Отрегулировать его натяжение, проворачивая регулировочный болт по часовой стрелке.
  4. Закрутить болт натяжного ролика приводного ремня.
  5. Прогреть бачок и шланги слива, а также саму рабочую жидкость, которая будет заливаться в ГУР с помощью технического фена.
  6. Отсоединить бензонасос.
  7. Шланг обратки должен быть отсоединён от бачка ГУР и опущен в пустой резервуар, а отверстие в бачке нужно временно чем-то закрыть.
  8. Налить новую жидкость в бачок. Прокрутить стартер, чтобы запустить насос. При этом осуществляется прокачка жидкости в шланг обратки.
  9. Соединить шланг обратки с бачком ГУР после завершения прокачки жидкости. Прокрутить стартер, одновременно плавно поворачивая руль в разные стороны (но не весь его оборот, а только не четверть).
  10. Проверить уровень жидкости в бачке. Подключить бензонасос. Оценить работу рулевого управления автомобиля на рабочем двигателе, проехав на машине несколько кругов по дороге.

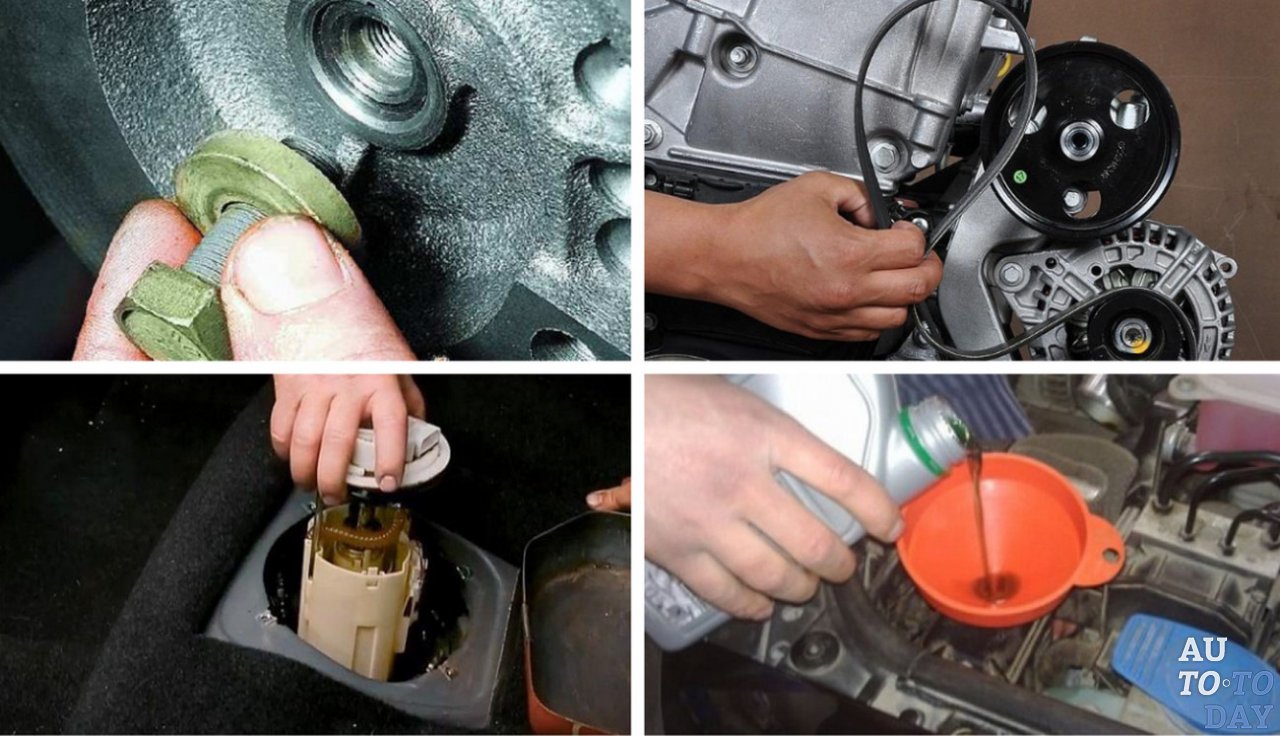

Алгоритм установка насоса ГУР

Гидронасос — один из основных компонентов ГУР, от которого зависит не только возможность быстрого изменения траектории движения машины, но и безопасность пассажиров. Поэтому необходимо придерживаться рекомендаций по эксплуатации этого агрегата, а также вовремя замечать наличие проблем, чтобы вовремя отремонтировать механизм.
