Главную часть управления машины представляет рулевой механизм. Его основным предназначением являются уменьшение прилагаемых к управлению движением сил, которые задействуются при эксплуатации руля, передача операции на рулевой привод и возврат руля в исходное положение вследствие уменьшения нагрузки. Ознакомиться с устройством и принципом работы силового узла, благодаря которому колёса поддаются рулевому управлению, можно далее в материале.
Состав и устройство реечного рулевого механизма
Сегодня реечная система является самой популярной, поэтому далее пойдёт речь именно о комплексном устройстве этого управления.
Итак, весь механизм состоит из таких компонентов:
- Руль — прибор, с помощью которого можно направлять движение транспорта в нужную область.
- Колонка — железный стержень с пазами (шлицы), наличие которых позволяет зафиксировать руль с одной стороны, а присутствие шлицев с другой стороны позволяет крепить руль к узлу управления.

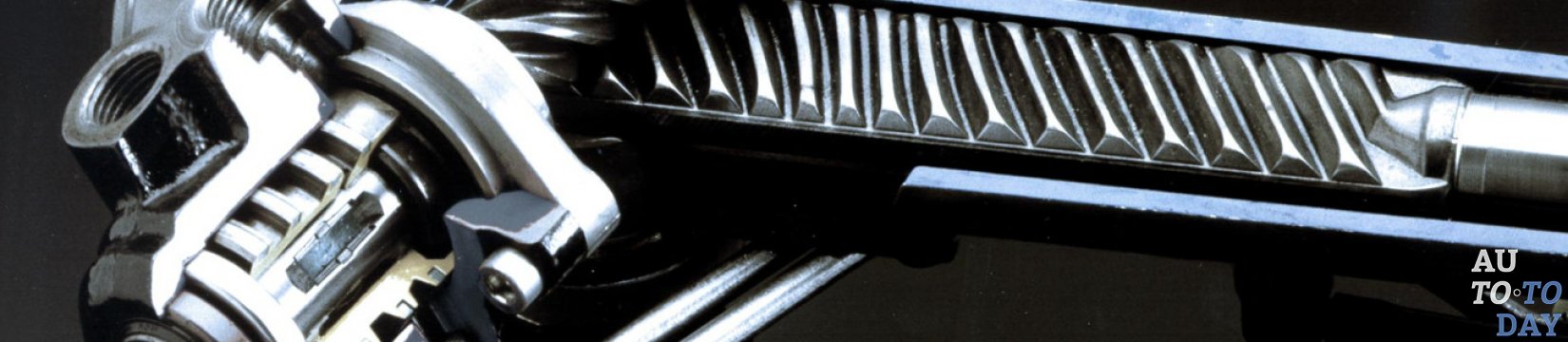

- Рейка — это механическое приспособление, заставляющее передние колёса машины поворачиваться в ту сторону, в которую вывернут руль. Такое устройство изготавливается из лёгкого сплава, включает зубчатую рейку и шестерню.
- Тяги — имеют вид металлического стержня, на одной стороне которого расположена резьба, а на другой — шарнирный шаровый прибор с резьбой.
- Наконечник — деталь используется для вкручивания тяги, представляет собой шаровый шарнир с вкрученной резьбой.
Стоит знать, что в рулевом узле внедорожников можно встретить такую деталь, как демпфер рулевой рейки, так как главной целью элемента является снижение вибрации на руле. Таким образом, демпфер выполняет функцию амортизатора двустороннего действия и крепится между тягами и корпусом рейки.
Принцип работы
Винтореечный механизм чаще всего устанавливается на легковые автомобили и имеет довольно простой принцип работы. В момент выворачивания руля усиление с него переходит на шестерню — это провоцирует вращение рейки. Затем тяги рулевого привода (они разворачивают ступицы и поворотные кулаки) вместе с рейкой движутся влево или вправо. Поскольку к ступицам крепятся колёса автомобиля, то при повороте руля происходит синхронный поворот фронтальных колёс.
Где используется
Сегодня реечный механизм считается неотъемлемой частью конструкции автомобиля с переднеприводным управлением руля и независимой подвеской. Это устройство в большинстве случаев устанавливается на отечественные авто ВАЗ-2108, иные модели этого изготовителя и на АЗЛК-2141.
Благодаря высокому КПД, компактности и простой структуре подобные конструкции применяются для автомобилей массой до 3,5 т или для машин с небольшой грузоподъёмностью.
Видео: Как устроены рулевое управление и усилитель руля
Специалисты отмечают особое удобство в эксплуатации упомянутого устройства на авто с независимой подвеской передних колёс вида MacPherson, так как поворотный рычаг, который крепится шаровым пальцем с поперечной тягой, можно сделать на стойке подвески, применяя стойку как часть рулевого приспособления.
Преимущества и недостатки
Несмотря на универсальность рассматриваемого типа управления, каждому водителю важно учесть не только плюсы, но и минусы, которые являются весьма существенными.
К преимуществам относятся:
- простота и небольшие размеры;
- малая масса;
- регулярный ремонт и диагностика не требуются;
- надёжность выполнения задач;
- низкая стоимость.
Недостатками являются:
- удары от дорожных неровностей проецируются на рулевое колесо;
- регулярные неполадки, проявляющиеся стуками в рейке или люфтами;
- легковушки с независимой подвеской управляемых колёс чаще всего не подходят для эксплуатации описываемого механизма в полном объёме.
Хотя такой механизм считается довольно надёжным, сроки службы определяются условиями эксплуатации, качеством сборки транспорта, правильным хранением и аккуратностью вождения.
Экстремальный стиль вождения по выбоинам и другим неровностям на дороге также сокращает срок использования механизма.
Как работает с усилителем
Усилитесь руля в вышеуказанном типе управления является вспомогательным механизмом при вращении рулевого колеса. Его установка поможет снизить силовые затраты при управлении рулём.
После установки усилителя система рулевого механизма приобретает иной вид. Цилиндр, имеющий в середине поршень, добавляется в рейку. С обеих сторон поршня присутствует жидкость. Таким образом, при повышении давления в жидкости с одной стороны поршень начинает двигаться, при этом перемещая саму рейку и облегчая управление рулём.
Для уменьшения усилий при повороте руля опытные водители рекомендуют оснащать рулевой механизм усилителем (гидроусилителем, гидроэлектроусилителем, электроусилителем или пневмоусилителем)
Сегодня реечный тип управления продолжает держать лидирующие позиции в комплектации легковых автомобилей. Популярность устройства обусловлена приемлемой ценовой политикой, простотой конструкции и компактностью. Но несмотря на то, что деталь не требует частого обслуживания, обеспечивать должную эксплуатацию всё же надо. Это поможет продлить срок службы рулевого узла автомобиля.
