Стучит рулевая рейка - что делать?

6741

Машина, как и любой другой механизм, может иногда ломаться. В этом нет ничего удивительного, особенно если учесть качество наших дорог и общепринятую манеру вождения.

Стучит рулевая рейка? Не надо отчаиваться и подсчитывать предстоящие убытки – все может быть намного проще.

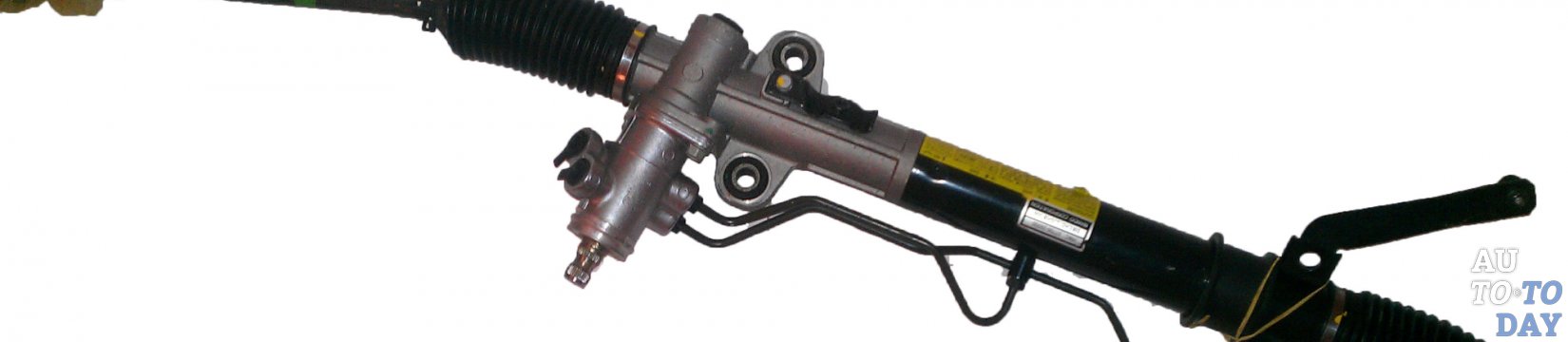

Что такое рулевая рейка и каково её устройство?

Название рулевого механизма "рулевая рейка" произошло от названия механизма "шестерня - рейка". Механизм этого типа чаще всего применяется при конструировании современных переднеприводных автомобилей.

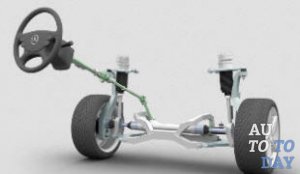

Рейка связана с управляемыми колёсам с помощью рулевых тяг и наконечников и представляет из себя зубчатую передачу. Шестерня, закрепленная на рулевом валу, входит в зацепление с зубцами на рейке.

При повороте руля вокруг своей оси шестерня рулевого вала сдвигает рейку в соответствующую вращению сторону. В свою очередь рейка через шарниры и тяги поворачивает управляемые колёса.

В настоящее время большинство рулевых реек имеет механизмы, облегчающие вращение рулевого колеса, особенно в те моменты, когда автомобиль стоит на месте. Одним и самых распространенных устройств является гидроусилитель.

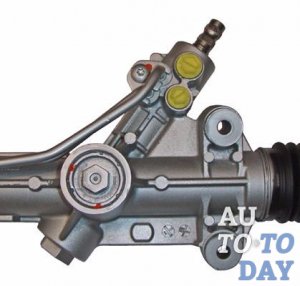

К обычной рейке добавляется исполнительный механизм с распределителем и насос. Насос, приводимый ремнем от коленчатого вала, засасывает из расширительного бачка ГУРа гидравлическую жидкость и подает её под высоким давлением в 50-100 атм в золотниковый распределитель.

Принцип действия распределителя заключается в отслеживании прилагаемого усилия к рулю и при его появлении - помогать водителю вращать руль. Основа распределителя - следящее устройство – торсион, в рулевом валу.

Когда руль находится в покое, торсион не закручен, дозирующие каналы распределителя закрыты, а масло без всякого усилия уходит обратно в расширительный бачок. Когда водитель начинает вращать руль, торсион закручивается тем сильнее, чем больше усилие к вращению руля прилагает водитель.

В свою очередь закрученный торсион с помощью золотника и системы каналов направляет жидкость в исполнительное устройство. В зависимости от того, в какую сторону закручен торсион, давление подается или за поршень исполнительного устройства, или до него.

Поршень жестко закреплен на рейке и с помощью этого давления масла помогает вращать колеса в нужную сторону. Также в системе предусмотрен предохранительный клапан. Если колёса повернуты до упора, он открывается и сбрасывает лишнее давление обратно в бачок.

К недостаткам принято относить потерю отзывчивости и информативности рулевого управления, нехватку реактивного усилия на руле, которое опытным водителям и профессиональным гонщикам помогает чувствовать машину и проходить повороты на максимально возможной скорости.

Но на самом деле систему можно настроить практически под любые требования, просто абсолютному большинству потребителей гораздо важнее комфорт и безопасность. Эти слова подтверждают некоторые модели BMW 3й серии, где настройка рулевого управления способна удовлетворить даже высокие требования гонщиков и не дать повода журналистам в очередной раз упрекнуть конструкторов в низкой информативности рулевого управления.

Система гидроусилителя в целом достаточно надёжная, обслуживание обычно сводится лишь к регламентной замене приводного ремня и контролю уровня рабочей гидравлической жидкости в бачке (обычно Dexron, ATF).

Несмотря на высокую надёжность, уплотнители (сальники) рулевой рейки нередко теряют герметичность, и через них начинается утечка рабочей жидкости ГУР. Зачастую причиной служит загрязнение и коррозия рейки из-за разрыва пыльников и износа сальников.

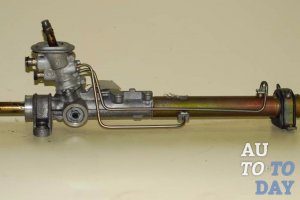

Достоинства и недостатки рулевой рейки

Преимущества реечного рулевого механизма

  • - Простота и компактность конструкции.

    - Механизм с небольшим количеством тяг и шарниров не требует частого обслуживания.

    - Небольшой вес.

    - Хорошая точность управления за счет высокой жесткости и малых люфтов.

    - Хороший самовозврат руля в нейтральное положение

    - Небольшая стоимость.

Недостатки реечного рулевого механизма

- Конструкция хорошо передает удары от дорожных неровностей на руль.

- Конструктивная склонность к проявлению стуков в рейке.

- Часто требует подтяжки или ремонта на относительно небольших пробегах.

- Конструкция механически ограничена применением в основном на лёгких автомобилях с независимой подвеской управляемых колёс.

Исправная рулевая рейка – ваша безопасность

Если появился стук внизу автомобиля и на руле ощущается легкое биение, то, как правило, это говорит о том, что появилась неисправность в рулевом управлении. Дефект очень серьезный, так как от него зависит надежность езды машины и ваша жизнь.

При этом радости не добавляет тот факт, что стоит эта деталь в сборе довольно дорого – на импортных автомобилях цена начинается от 1 500 долларов США, а работа по замене составляет примерно такую же сумму, где-то меньше, где-то чуть больше. Представьте себе, что вы попали на сотню тысяч рублей.

Однако не стоит отчаиваться – стук в рулевой рейке не всегда предполагает ее полную замену. Если в сервисе вам предлагают сразу же ее менять, то советую сменить этих «специалистов», а обратиться к другим более честным механикам.

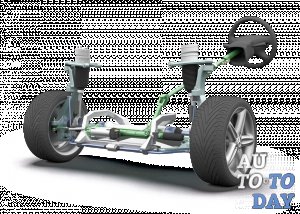

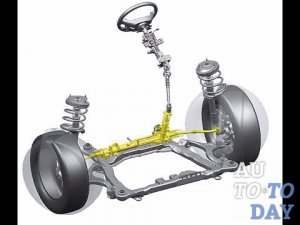

Прежде всего, следует узнать устройство этого элемента и иметь хотя бы общее представление о нем. Разберемся в упрощенной схеме рулевого управления авто. Она состоит из нескольких частей:

Непосредственно сама рейка или редуктор усилителя руля предназначена для передачи усилий от руля на колеса, то есть выполняет главную функцию при его повороте.

Следующий важный элемент – рулевая тяга. Именно к ней присоединяется рейка.

К колесу крепятся рулевые наконечники, представляющие собой подвижные шарниры.

Та вот, рейка может стучать, прежде всего, о том, что появились дефекты в соединениях этих составных элементов. А это уже другой разговор и более низкие цены на ремонт или замену ремкомплекта рулевой рейки.

Повреждения элементов системы управления автомобиля чаще всего происходит из-за ударов по колесам, жесткой езды по ямам и при частом резком торможении.

Как определить из-за чего стучит рулевая рейка?

Есть два варианта ответа на этот вопрос – поехать в автомобильный сервис или самому залезть под машину. Если вы выбрали самостоятельную диагностику, то последовательность осмотра будет такова:

1. Заглушите двигатель, поставьте автомобиль на ручной тормоз и посадите помощника за руль.

2. Сами забирайтесь вниз в то место, где расположена рейка и попросите человека наверху покрутить руль в разные стороны.

3. Внимательно осмотрите все защитные пыльники (резиновые гофрированные изделия) на предмет их состояния. Если заметите повреждения или потеки смазки, то на эти места обратите более пристальное внимание, – скорее всего, неисправность будет именно там.

4. Постарайтесь определить на слух, откуда исходит стук.

5. После этого можно будет переходить непосредственно к ремонту неисправного узла. Если вы не смогли определить место неисправности, то обращайтесь к специалистам.

Что сделать, чтобы рулевая рейка перестала стучать?

Если всему виной наконечники, то ремонт обойдется не очень дорого в любой автомастерской. Самостоятельно эту работу лучше не делать, если нет навыков и инструментов. Самостоятельно можно только регулировать развал-схождение колес.

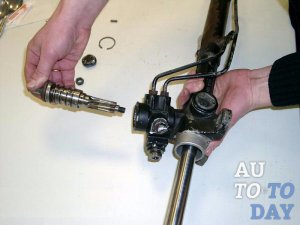

Если стук идет со стороны соединения рулевой рейки с тягой, то можно устранить дефект своими руками. Последовательность выполнения данной процедуры:

1. Снимите защитный пыльник и уберите смазку.

2. Замените втулку, если она повреждена. Дело в том, что эта деталь производится из фторопласта, который является довольно мягким материалом, поэтому подобный дефект встречается часто.

3. Очистите пружину от грязи и песка, при необходимости ее следует снять и промыть специальной жидкостью или солярой.

4. Замените пыльник даже при незначительных трещинах или порывах.

5. Подтяните болт, которым регулируется движение втулки. При этом следует помнить о том, что большое усилие прикладывать не нужно, иначе можно повредить весь механизм.

6. В завершении соберите все узлы рулевого управления и проверьте, как оно работает, если стук исчез, значит все в норме, и вы сэкономили около сотни тысяч рублей. Если повреждена сама рейка, то ее придется менять.

Как продлить жизнь рулевой рейке?

1. Избегайте резких торможений, паркуйтесь не доезжая до бордюра, не используйте его как отбойник.

2. Аккуратно проезжайте "лежачих полицейских", а также различные ямы и неровности.

3. Регулярно проводите профилактику рулевой рейки, при малейших изменениях в работе или появлении стука установите причину и произведите ремонт, это позволит избежать полного выхода из строя рулевого механизма.

4. Следите за состоянием сальников и пыльников, при необходимости меняйте, это дешевле капремонта.

5. Соблюдайте эти простые правила и вы никогда не узнаете, что такое стук рулевой рейки.
