Как проверить и заменить наконечники рулевых тяг

Тяга является частью системы рулевого управления. Работоспособность этого механизма ограничена пробегом в 20–80 тысяч километров, что зависит от условий, в которых эксплуатируется машина. Водителю же желательно научиться диагностировать, когда механизм выходит из строя, чтобы вовремя определить его состояние и устранить неисправность.

Когда менять рулевые тяги

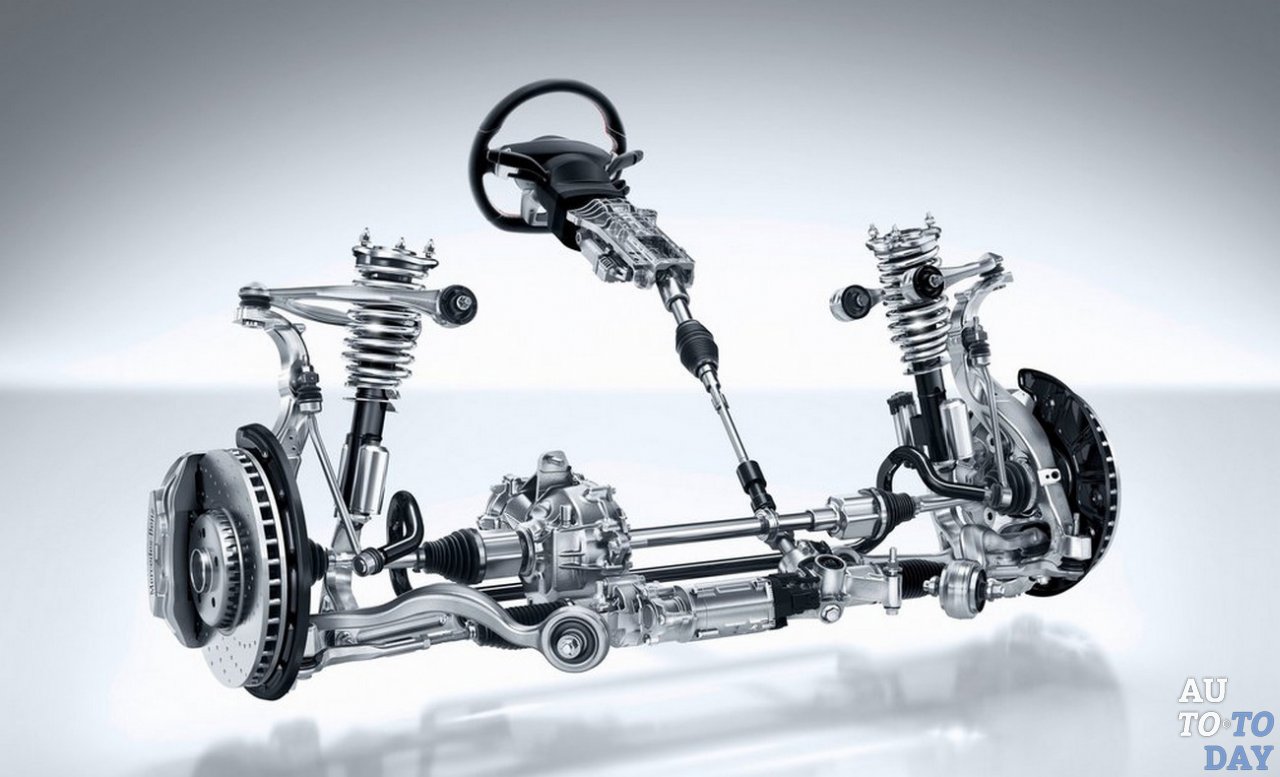

На внедорожниках и пикапах установлена система рулевого управления с рециркуляционным шариковым механизмом. На остальных авто — с реечным. В обоих случаях функция тяги заключается в том, чтобы соединить рулевую рейку или рычаги с поворотными кулаками. Тяги обычно бывают попарными, внутренняя и внешняя. Внутренняя будет ближе к центру автомобиля, а внешняя — ближе к колесу.

Чтобы понять причины и скорость износа, начните с понимания механизма работы устройства. Внешний конец рулевой тяги соединён с поворотным кулаком. Внутренний защищён чехлом рейки, которая крепится к кузову автомобиля, раме или подрамнику. Рулевые кулаки «держат» передние колеса. Когда водитель поворачивает руль, рейка скользит, а тяги поворачивают поворотные кулаки в нужном направлении.

Соответственно, стяжка предусматривает наличие двух компонентов: внутреннего и внешнего концов рулевой тяги. Внутренний смазан и защищён чехлом рейки. Внешний также заполнен смазкой, но он защищён небольшим резиновым или пластиковым наконечником. Их исправность позволяет легко управлять автомобилем и не сопровождается различными звуками.

За счёт износа прокладки механизм может ослабевать. Низкая посадка автомобиля и ухабистая трасса могут стать причиной трещины наконечника. Затем ситуация усугубится. Влага будет проникать внутрь, вызывая коррозию, поэтому внешние наконечники выходят из строя чаще. И чем больше машина находится в движении, тем быстрее это происходит.

Видео: Замена рулевых тяг и наконечников

Срок эксплуатации

Диапазон в 20–80 тысяч километров пробега нужно понимать следующим образом. Движение по качественным дорогам обеспечит максимальный пробег без ремонта. Но срок службы механизма на тяжёлых автомобилях и внедорожниках нужно определять, как 40 тысяч километров. Причиной становится большая нагрузка. Кроме того, движение по дорогам с выбоинами — тоже фактор, ускоряющий износ.

Признаки неисправности

Если один из наконечников отсоединится, автомобиль потеряет управление. Вы наверняка видели такие на трассе — это машины, стоящие на обочине, с колёсами, направленными в разные стороны.

Симптомы неисправности в наконечнике включают в себя:

1. Грохот или стук в передней части и ослабление рулевого управления. Это признаки наличия небольшого зазора от износа вкладыша внутри узла.
2. Стук обозначает износ пластика и палец «ходит» при движении, создавая этот звук. Проверить это можно даже визуально.
3. Ещё один вероятный симптом — тряска; возникает в том случае, если тяга сильно изношена.

Диагностика

Внешний наконечник необходимо регулярно смазывать. Измерить степень износа заранее нельзя. Но проблема заключается в том, что очень часто симптомы износа отсутствуют. И водитель узнаёт о наличии проблемы, только попав на СТО по совершенно другой причине. Поэтому механики рекомендуют осматривать систему рулевого управления, тормоза, подвеску и другие компоненты не реже 1 раза в год.

Единственный способ надлежащим образом проверить тяги и остальные элементы управления — это поднять автомобиль на подъёмнике. Сначала необходимо проверить наконечники, чтобы убедиться в их чрезмерном износе, и при необходимости заменить их.

Алгоритм выполнения работы:

1. Поставьте автомобиль в нейтральное положение и включите ручной тормоз.
2. Поверните ключ.
3. Приподнимите с помощью гидравлического домкрата и закрепите подставкой и колодками на заднем колесе, чтобы автомобиль не мог двигаться.
4. Разблокируйте втулку рулевой тяги. Передвиньте колесо рукой и толкните его.
5. Если наконечники ослаблены, они издают шум, также может обнаружиться движение во внутреннем гнезде пальца. Таким образом вы сможете убедиться, что проблема именно в наконечниках, а не в стойке.
6. Если не уверены, попросите более опытного человека помочь вам правильно диагностировать проблему.

Ремонт

Снимать рулевые тяги с их креплений лучше всего с помощью инструментов, предназначенных для этой цели. Удар по механизму и использование неправильных инструментов может повредить их. Обратите внимание, что описание всех процессов по обслуживанию, в том числе и замены наконечника, будут описаны в руководстве по эксплуатации автомобиля.

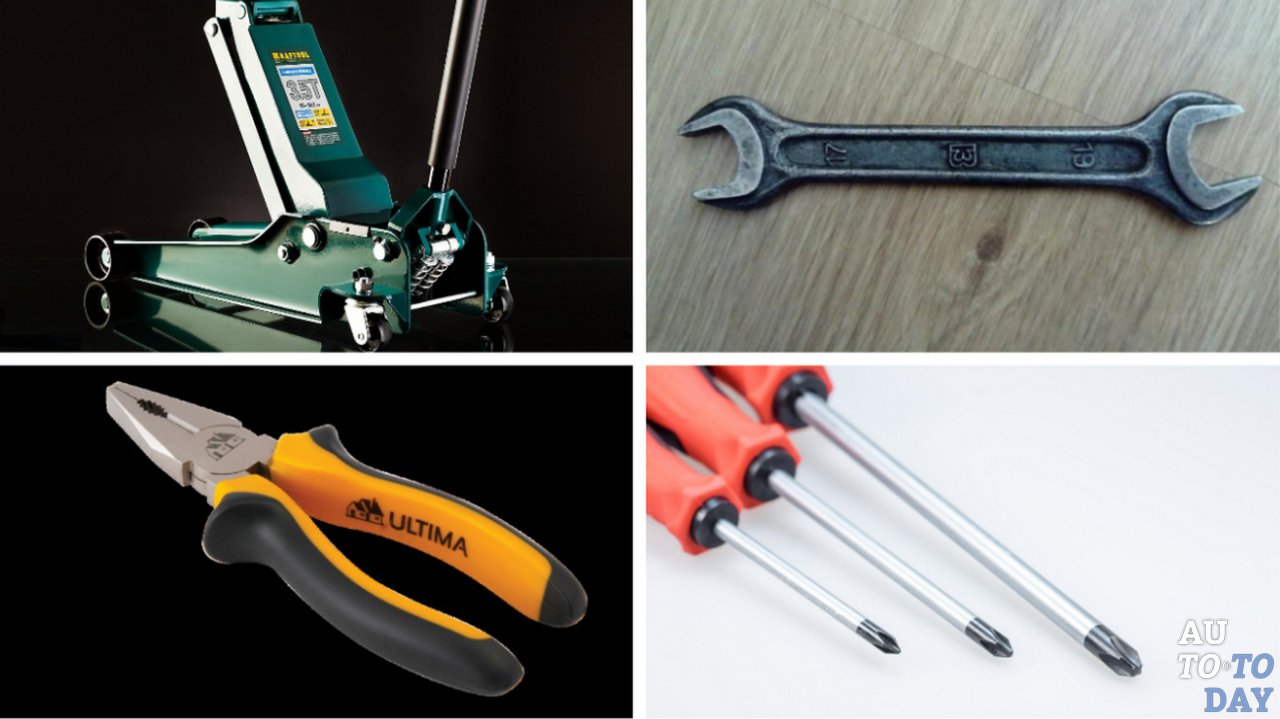

Для ремонта понадобятся:

• домкрат или другой подъёмный механизм;
• щётка;
• гаечные ключи 17 и 19;
• плоскогубцы;
• съёмник;
• отвёртка.

Выбор деталей

В автомобиле хорошо то, что его детали взаимозаменяемы, поэтому у вас есть возможность купить оригинальную деталь от производителя или приобрести аналогичную, которая подойдёт для вашей машины, но от другого производителя. Автосервис, как правило, даёт гарантию на выполненные работы в обоих случаях, но это позволяет автовладельцу определиться в ценовом диапазоне.

Чтобы не ошибиться при заказе детали, посмотрите артикул и другие параметры для наконечников, в руководстве к вашему автомобилю. Сверьте с внешним видом детали на сайте производителя, если есть возможность, и заказывайте. В случае сомнений, обратитесь в автосервис для точного определения модели запчасти.

Можно ли отремонтировать самостоятельно

Опытный автовладелец, конечно же, может заменить наконечники самостоятельно. Это не слишком сложно и выполнимо. Для этого даже не нужны специальные знания. Новичкам желательно перед работой прочитать руководство по эксплуатации машины. И, при неуверенности, заручиться поддержкой более опытного специалиста.

Алгоритм замены

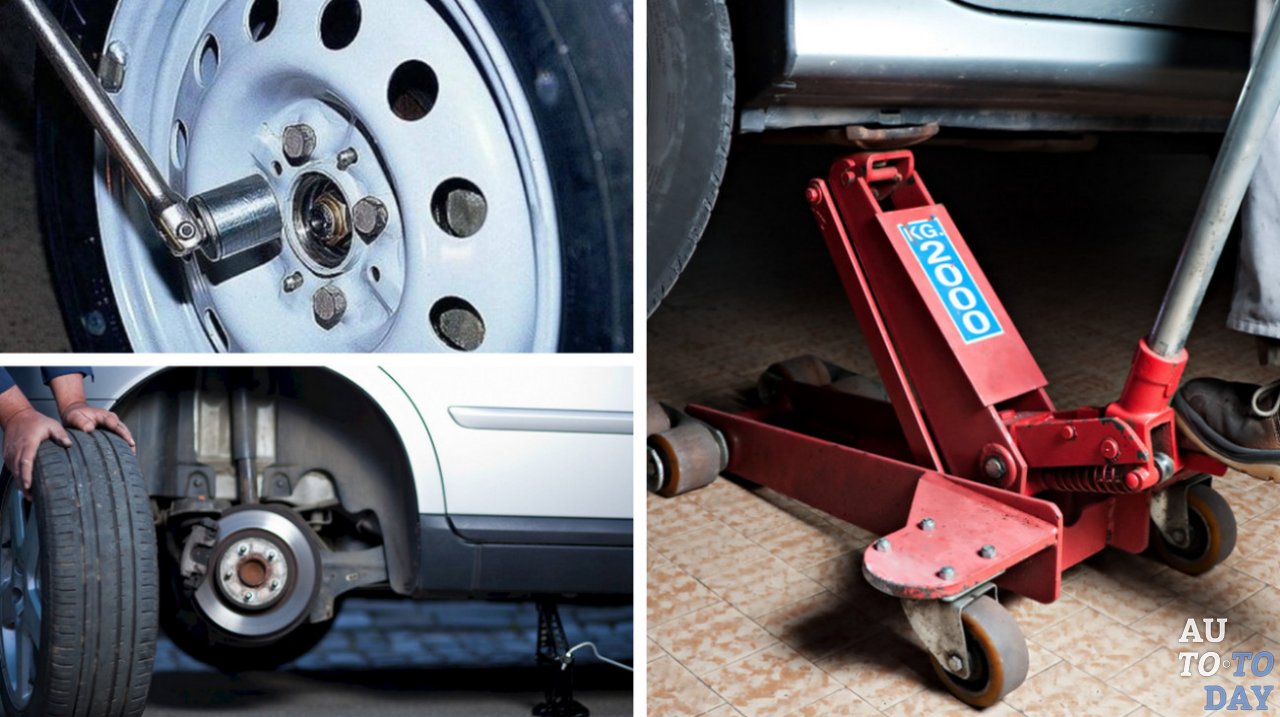

После диагностики начните с опускания автомобиля. Затем ослабьте зажимные гайки на передних колёсах. Приподнимите авто домкратом. Завершите снятие зажимных гаек и снимите колёса с колёсной базы.

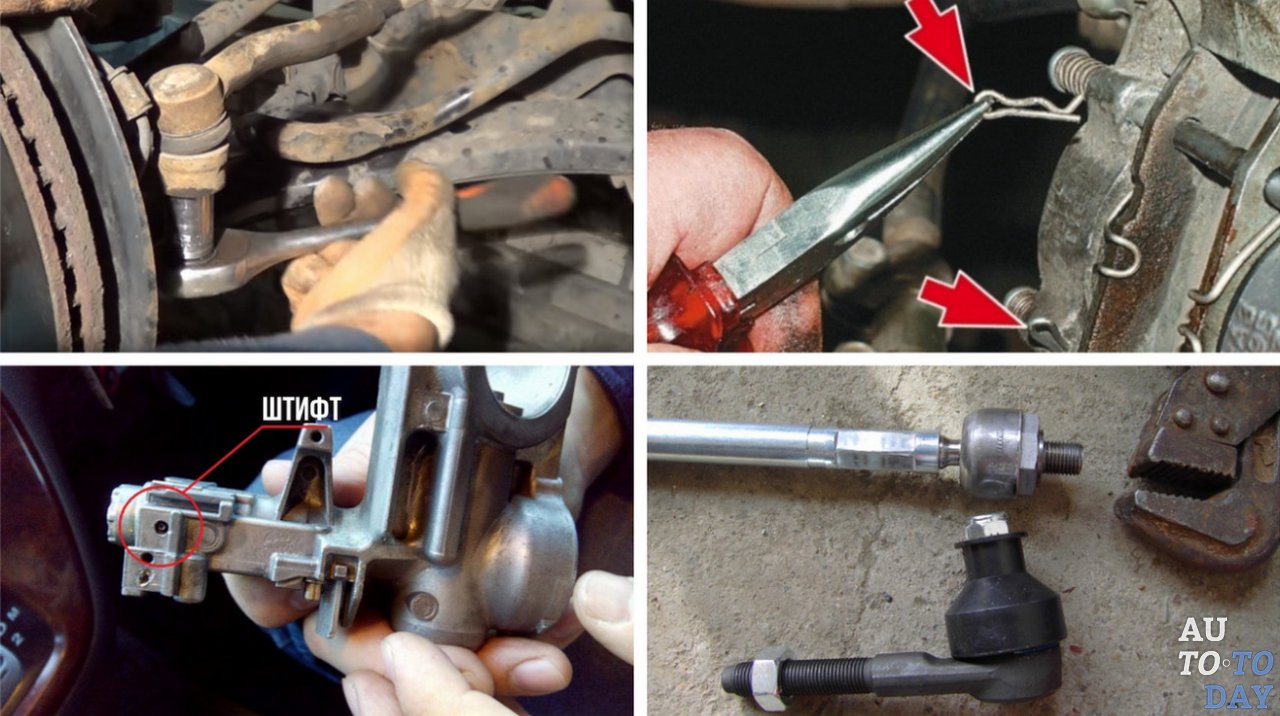

Замена наконечников:

1. Сдвиньте рулевое управление вниз.
2. Перед вами будет вал, который проходит через кулак. На этой конструкции находится замок с круглой головкой сверху. Это внешняя тяга.
3. Чтобы было удобно работать, очистите щёткой этот узел. Смажьте соединение тормозной жидкостью.
4. Ослабьте зажимную гайку, которая удерживает наружный наконечник тяги.
5. Переместите её вверх до внешнего конца.
6. Снимите шплинт. Используйте для этого плоскогубцы. Шплинт не подлежит повторному использованию, поэтому его выбрасывают.
7. С помощью храповика снимите контргайку (через неё шёл шплинт).
8. Теперь снимите наружный конец.
9. Затем снимите внешний конец с поворотного кулака съёмником. Повторите то же для внутренней стороны. При снятии считайте количество оборотов, чтобы потом можно было затянуть новую деталь на то же количество.
10. Для замены наконечника удалите зажимную гайку. Затем возьмите плоскогубцы и снимите хомут с чехла на внутреннем конце. На противоположной стороне есть ещё один зажим, который вам придётся выбить молотком и ломом.
11. Теперь снимите внутренний конец. Вытащите штифт с помощью отвёртки. Поверните конец внутренней тяги против часовой стрелки, пока он не ослабеет. Снимите его.
12. Теперь установите на место старого наконечника новый. После этого все действия нужно повторить в обратном порядке.
13. Окончив сборку, монтируйте на место колесо машины.
14. Тот же алгоритм сборки/разборки выполните для другого колеса. Если меняться будет только один наконечник, его износ наступит быстрее, чем должен по нормативам.

Диагностировать проблему с наконечниками не сложно, также не составляет труда их замена. Для этого просто нужны инструменты и запас терпения, если вы выполняете работу впервые. И не забудьте закончить замену выполнением развала-схождения в автосервисе.
