Что собой представляет топливная рампа?

21 Июля 2016

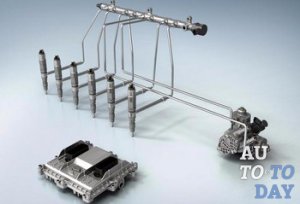

топливная рампа Топливная система автомобиля состоит из множества важных деталей и узлов, среди которых обязательным элементом является топливная рампа. Так же, как и ТНВД, она «перешла» к бензиновым силовым установкам от дизельного мотора, и теперь работа системы без нее просто невозможна. Так чем же примечателен этот элемент, и как, в случае необходимости, снять топливную рампу? Об этом читайте дальше.

Топливная рампа двигателя: как устроена и где ее искать?

Топливная рампа (или, как ее еще называют, «рейка») силового агрегата представлена в виде отрезка полой трубки, концы которой закрыты с двух сторон и имеют отводы для подсоединения трубок меньшего диаметра. Именно через эти трубки топливо поступает к форсункам, размещенным на ней. Также на ней установлен регулятор давления. В большинстве случаев топливную рампу можно найти на впускном коллекторе мотора, к которому она крепится посредством двух болтов. Топливо, попадающее внутрь рампы, перемещается через форсунки во впускную трубу. Помимо отводящих трубок, в данной конструкции также присутствует отверстие и запорный штуцер (с его помощью регулируется уровень давления в системе подачи топлива), к которому для контроля давления присоединяется манометр.

Рампа

Зачастую рампу изготавливают из стальной трубы, способной справляться с высоким давлением (например, в случае с дизельным силовым агрегатом, оборудованным системой «common rail», оно может быть очень значительным). Основным предназначением топливной рампы является подача и распределение топлива по форсункам, которые, к слову, нередко загрязняются. Прежде чем их заменить или почистить, а также в случае необходимости замены регулятора давления, сначала придется демонтировать топливную рампу форсунок.

Интересный факт! Под термином «инжектор» принято понимать либо «форсунку», либо всю систему впрыска автомобиля.

Снятие топливной рампы

Форсунки Форсунки инжекторного мотора рекомендуется очищать примерно раз в 40 000 км пробега. Слишком загрязненные элементы способствуют повышенному расходу бензина, вялому разгону и скачку оборотов холостого хода. Естественно, при проявлении малейших признаков неисправности указанных деталей топливную раму придется демонтировать, причем это действие всегда нужно выполнять очень осторожно, так как всегда существует вероятность повреждения распылителей форсунок или контактов разъемов. Также стоит избегать попадания грязи в открытые каналы и трубопроводы, ведь после обратной сборки она, несомненно, окажется в форсунках, из-за чего понадобится их полная промывка.

Инструмент для снятия

Прежде чем детально разбираться в вопросе снятия рампы и форсунок, необходимо подготовить соответствующий инструментарий. Помимо стандартного набора автомеханика (гаечных, ключей, отверток, тисков и т.д.), вам понадобится торцовая головка на «8», бокорезы или просто острый нож. Однако если вы планируете еще и форсунки очистить, тогда также нужно подготовить специальное средство для чистки карбюратора (примерно два баллончика), тормозной шланг, изоленту, пластиковые хомутки для электрической проводки, кусок двухжильного провода и лампочку на 12 В.

А знаете ли вы? Инжекторная система подачи топлива попала в массовое использование, начиная с 1980 года, когда начала устанавливаться на бензиновых двигателях автомобилей.

Процесс снятия

Весь процесс демонтажа топливной рампы разделяют на несколько последовательных этапов.

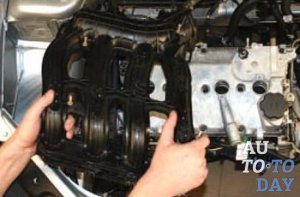

Снятие рампыВ первую очередь, вам нужно снизить давление в системе питания и отсоединить от АКБ «минусовую» клемму. Затем следует сжать фиксатор колодки, удерживающий жгут проводов форсунки, и разъединить колодку с форсункой (точно так же колодка жгута отсоединяется от остальных форсунок). Кроме того, указанная деталь отсоединяется и от датчиков детонации, датчика концентрации кислорода в выхлопных газах, датчика положения дросселя, температуры и давления воздуха во впускном трубопроводе, а также от датчика температуры охлаждающей жидкости и от регулятора холостого хода. При этом жгут проводов необходимо отодвинуть от силового агрегата. Дальше надо будет отсоединить замок хомута крепления топливного шланга от штуцера топливной рампы. На этом этапе уже не должно возникать проблем с тем, как снять топливный шланг с рампы, ведь после демонтажа креплений он легко отсоединяется от штуцера.

Обратите внимание! Выполняя указанные действия, лучше подложить под место соединения шланга тряпку, которая впитает в себя остатки топлива, так как вполне вероятно, что оно вытечет из рампы.
Также нужно разомкнуть пластмассовый хомут, который играет роль соединительного элемента между рампой и направляющей маслоизмерительного щупа. На следующем этапе нужно вывернуть правый и левый крепежные болты, фиксирующие топливную рампу возле впускного трубопровода, и демонтировать саму рампу, вытаскивая форсунки из отверстий впускного трубопровода.

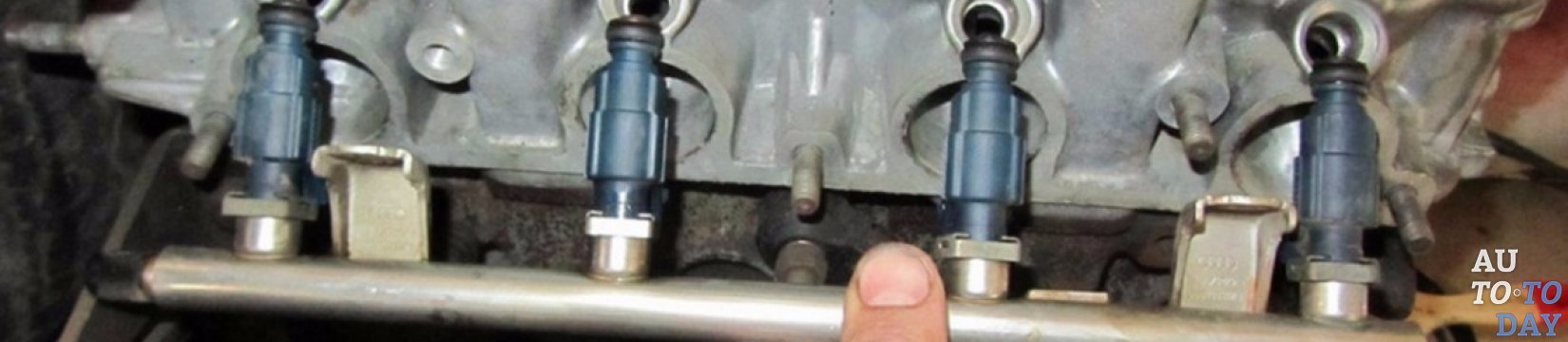

Форсунки Если, снимая топливную рампу, вы обнаружите, что какая-то форсунка осталась внутри впускной трубы двигателя, необходимо будет заменить ее уплотнительные кольца и фиксатор. В случае необходимости форсунки с рамы можно снять. Уплотнительные элементы форсунок рекомендуется менять при каждом снятии (или разборке) топливной рампы.

В завершение работы снятый элемент возвращается на свое место, а все детали собираются в обратном порядке. Уплотнительные кольца форсунок следует хорошенько смазать моторным маслом. После обратного подсоединения топливного шланга не забудьте проверить герметичность его соединения с рампой, а также герметичность уплотнителей форсунок.
