Инжектор: принцип работы

2991

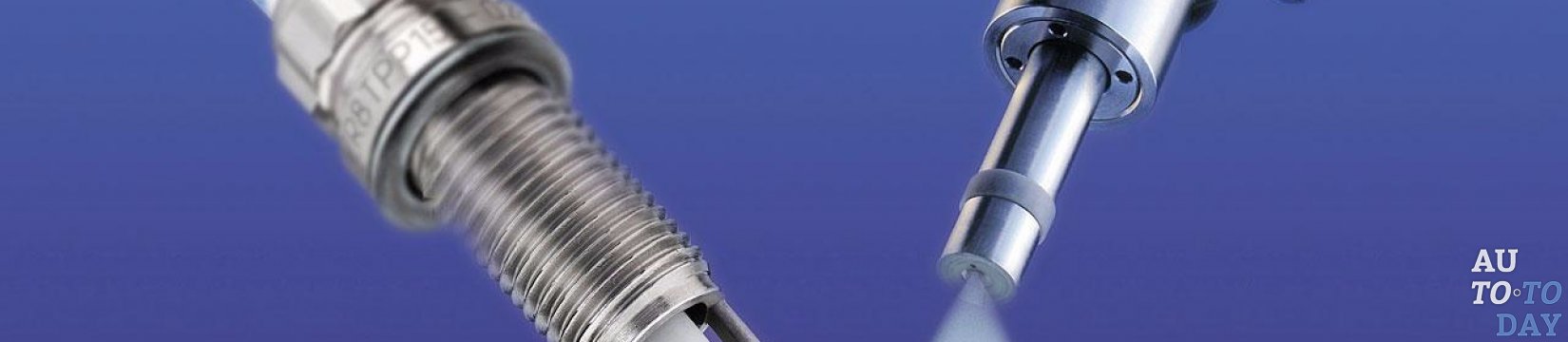

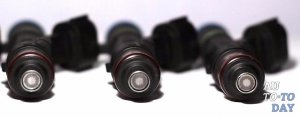

Инжектор (форсунка) – это элемент системы впрыска горючей смеси в двигатель транспортного средства. Иногда под понятием «инжектор» подразумевается вся система впрыска топлива.

Его предназначение – подача топлива дозами к двигателю, распыление топлива, приготовление воздушно-топливной смеси. Сегодня инжекторы устанавливают в системы впрыска двигателей большинства современных автомобилей, и бензиновых, и дизельных.

1. Виды инжекторов

Различают такие виды инжекторов по способу впрыска горючей смеси:

Электромагнитные.

Электрогидравлические.

Пьезоэлектрические.

Рассмотрим более детально каждый из видов.

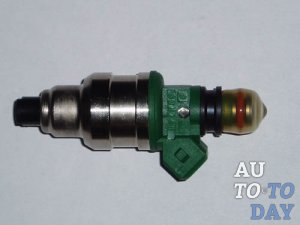

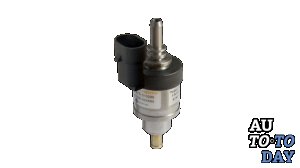

Электромагнитный инжектор – обычно, такие инжекторы ставят на бензиновые двигатели (также и на те, что имеют систему непосредственного впрыска). Устройство этого типа инжекторов очень простое и включает сопло, электромагнитный клапан и иглу.

Процесс работы электромагнитного инжектора можно описать следующим образом. В нужный момент электронный блок подаёт напряжение на обмотку клапана. Создаётся электромагнитное поле, преодолевающее силу пружины и втягивающее якорь с иглой, что освобождает сопло. Потом производится впрыск топлива. Во время исчезновения напряжения, игла инжектора возвращается в исходное положение с помощью пружины.

Электрогидравлический инжектор – обычно, используют в дизельных двигателях (также в тех, которые оборудованы системой для впрыска Common Rail). Конструкция такого инжектора соединяет электромагнитный клапан, камеру управления, дроссели (впускной и сливной).

Электрогидравлические инжекторы работают на основе использования давления топлива во время впрыска и при его прекращении. По умолчанию клапан закрыт, а игла прижата к седлу давлением топлива на поршень. При этом впрыск не происходит, а давление на игле будет меньше давления, передаваемого на поршень. По сигналу из электронного блока открывается сливной дроссель, так как срабатывает электромагнитный клапан.

Топливо при этом течёт в сливную магистраль, а впускной дроссель не может быстро выровнять давление во впускной магистрали и камере управления. Из-за этого снижается давление на поршень. Что касается давления на иглу, то оно не меняется. Под действием такого давления игла поднимается и топливо впрыскивается.

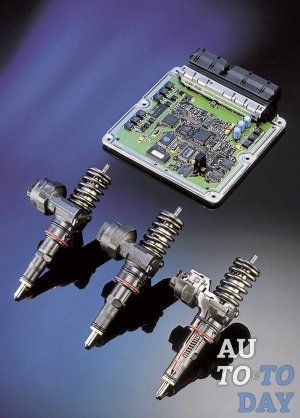

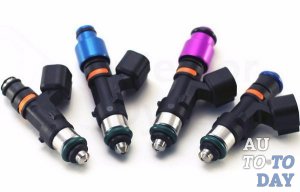

Пьезоэлектрический инжектор – на сегодня это самый продвинутый прибор для впрыска топлива. Такой вид инжекторов устанавливают на дизельных двигателях с системой Common Rail. Они управляются с использование пьезоэффекта, основанном на том, что длина пьезокристалла меняется под напряжением.

Конструктивно пьезоэлектрический инжектор из пьезоэлемента и толкателя (переключает клапан и иглу в корпусе).

В основе работы этого вида инжекторов использован гидравлический принцип. В начальном положении игла за счёт давления топлива, посажена на седло. Когда на пьезоэлемент поступает сигнал, то его длина увеличивается, и он даёт усилие на толкатель, при чём происходит открытие клапана, и топливо идёт в сливную магистраль. Давление на иглу в верхней части падает, а за счёт давления в нижней части, игла поднимается и топливо впрыскивается. Количество топлива, которое нужно впрыснуть, определяется исходя из давления топлива в топливной рампе и длительности действия на пьезоэлемент.

Пьезоинжекторы срабатывают быстрее в четыре раза, нежели электромагнитные, что даёт возможность многократно впрыска в один цикл и точечной дозировки топлива.

Системы впрыска топлива в зависимости от количества инжекторов и мест подачи топлива подразделяются на такие виды:

Одноточечные (моновпрыск) – во впускном коллекторе предусмотрено всего один инжектор на все цилиндры.

Многоточечные (распределённые) – у каждого отдельного цилиндра присутствует индивидуальный инжектор, осуществляющий подачу топлива коллектору.

Непосредственные (прямого впрыска) – подача топлива осуществляется прямо в цилиндры при помощи инжекторов. Системы непосредственного впрыска дают самый лучший результат работы двигателя

2. Основные элементы инжекторной системы и принцип работы

Инжекторная система состоит из таких элементов:

Электрический бензонасос (осуществляет подачу топлива на инжектор).

Регулятор давления (даёт возможность поддерживать разницу в давлении на инжекторах и воздуха впускного коллектора).

Контроллер (делает обработку информации от разных датчиков и управляет системой зажигания и подачи топлива).

Датчики (передают контроллеру необходимую информацию для работы всей системы; в систему входят датчики детонации, температуры, коленчатого вала и т. д.). Инжектор (осуществляет впрыск топлива в двигательную систему).

Главными составляющими инжектора являются топливный фильтр, пружина, якорь, игла, штифт, электромагнитная обмотка, корпус, электрический контакт и уплотнительное кольцо. Самый важный элемент инжектора (форсунки) – сопло.

Рассмотрим принцип работы инжекторной системы.

Бензонасос создаёт давление и топливо, под этим давлением, подаётся на инжекторы. Клапан инжектора открывается и топливо попадает в коллектор (либо сразу в цилиндр, если впрыск прямой). Чем дольше клапан находится в открытом состоянии, тем большее количество топлива впрыскивается в цилиндр и, тем выше будут обороты двигателя. Длительностью открытия клапана управляет контроллер на основе информации, полученной из датчиков.

Эти датчики собирают информацию о всех параметрах работы двигателя – оборотах коленвала, температуре жидкости для охлаждения, расходе воздуха, скорости движения автомобиля, степени открытия дросселя, детонации, напряжении бортовой сети и других. Вся эта информация помогает выбрать самый оптимальный режим работы двигателя в любых условиях нагрузки.

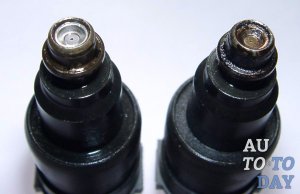

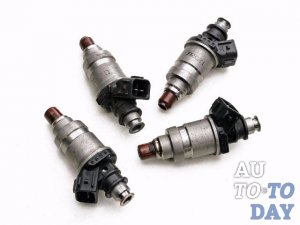

За инжектором обязательно нужно ухаживать, чтобы он исправно работал. Во-первых, его регулярно нужно промывать (каждые 20-25 тыс. км), а во-вторых – заправлять автомобиль качественным бензином. Если долго не промывать инжектор, он может закоксоваться и тогда его вовсе придётся поменять. Содержание в топливе примесей и смол также не пойдёт на пользу инжекторам.

3. Краткая история инжектора

Принципы работы двигателя с инжекторной системой были известными ещё в конце 19 века, но ввиду сложной конструкции о таких двигателях долгое время не вспоминали.

Применение инжекторов в системах впрыска обусловил топливный кризис в 70-х годах и всеобщее внимание к окружающей среде в 80-х годах прошлого века. Карбюраторные двигатели выбрасывали в воздух очень много вредных отработанных веществ из-за сильного обогащения горючей смеси. Для уменьшения количества этих выбросов нужно было полностью менять двигательную систему.

Считается, что инжекторная система впрыска топлива родилась в 1951 году, когда корпорация Bosch установила такую систему на двухтактный двигатель Goliath 700 Sport. В 1954 году подобную систему установили на Mercedes-Benz 300 SL. А в 1967 году создали первый инжектор с электронным управлением.

Первые инжекторные двигатели были очень капризными и имели сложную механику. Зато такие отличались экологичностью и тяговитостью, а по своим характеристикам во многих аспектах превосходили карбюраторные системы.

Массовое же внедрение инжекторов началось с конца 70-х годов 20 века. Настоящий же «золотой век» инжекторов наступил в конце 20-го века с приходом электроники в автомобилестроение.

Сегодня двигатели с карбюраторными системами уже стали архаизмом. Современные транспортные средства оснащаются инжекторными системами впрыска топлива. Первые десять лет 21-го века почти завершили вытеснение карбюраторов в пользу инжекторов.

4. Плюсы и минусы инжекторов

Плюсы инжекторных систем:

Уменьшают расходы топлива благодаря правильной дозировке топлива.

Выхлопные газы с такими системами менее токсичны вследствие верно приготовленной воздушно-топливной смеси.

Повышают мощность двигателя на 8-10% (цилиндры наполняются более объёмно, а угол опережения зажигания установлен оптимально).

Система в автоматическом режиме корректирует параметры смеси при изменении нагрузок.

Не зависит от погодных условий.

Легко приводится в действие.

Минусы инжекторных систем:

Невысокая ремонтопригодность элементов системы в случае её поломки.

Высокая стоимость отдельных узлов системы и её ремонта.
