Гибридный двигатель - как он устроен?

5146

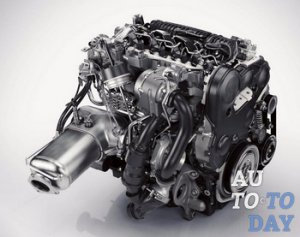

Гибридный двигатель Почему мы коснулись этого вопроса на нашем портале? И почему мы хотим просветить Вас в вопросах работы гибридных двигателей? Всё предельно просто и понятно. Дело в том, что многие сферы нашей жизнедеятельности буквально пронизаны взаимодействием всевозможных технологий, которые в своём симбиозе порождают гораздо более эффективные методы, гаджеты и механизмы. И конечно же не посмели отставить в сторону и двигатели для наших четырёхколёсных любимцев. И вот именно о таких агрегатах, их положительных и отрицательных сторонах, о том как они работают мы и поговорим в данной теме. А пока совершим небольшой экскурс в историю. Поехали!

Немного истории

Автомобили с гибридными «сердцами» – изобретение далеко не новое, как может показаться на первый взгляд. Первооткрывателем и воплотителем идеи гибридного двигателя стал иезуитский священнослужитель по имени Фердинанд Вербист. В 1665 году он начал работать над планами создания простых четырёхколёсных повозок, работающих на паровой и конной тяге. Но а первые серийные модели с гибридными двигателями увидели свет уже на рубеже 19-го и 20-го веков. На протяжении десяти лет, начиная с 1887 года французская Compagnie Parisienne des Voitures Electriques выпустила серию электромобилей и автомобилей с гибридными моторами. А в 1900 году компания General Electric создала гибридное авто с четырёхцилиндровым бензиновым двигателем. Компания Walker Vehicle Company of Chicago до 1940 года выпускала гибридные грузовые автомобили.

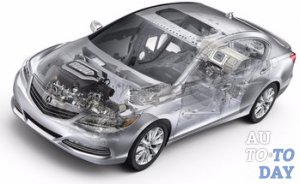

Гибридный автомобиль Конечно, на то время производство подобных автомобилей ограничивалось небольшими партиями и созданием разного рода прототипов. Однако в наше время острая нехватка нефтяных ресурсов и постоянно прогрессирующий экономический кризис побудили автомобильных конструкторов и разработчиков вернуться к истокам и возобновить выпуск автомобилей с гибридными двигателями.

Как работает гибридный двигатель – простыми словами о новых технологиях

Ну а теперь самое время разобраться с тем, что за агрегат гибридный двигатель и почему так рьяно стали производит автомобили с такими сердцами? Гибридный двигатель представляет собой систему двух связанных между собой двигателей: бензинового и электрического. Два двигателя могут работать как в связке, так и по отдельности, всё зависит от того, какой режим работы использован в данный момент. Процессом перераспределения «полномочий» управляет мощный компьютер, который в тот или иной момент решает какой из двигателей должен сейчас работать. Для передвижения в загородном режиме всю работу берёт на себя топливный двигатель, ибо аккумулятора на трассе хватает ненадолго. Для передвижения по городу включается электродвигатель.

Если же автомобиль подвергается большим нагрузкам или ему приходится часто и довольно интенсивно разгоняться, то оба двигателя работают уже вместе. Интересен тот факт, что пока автомобиль движется на топливном моторе, электрический в это время заряжается. Автомобиль с гибридным двигателем выбрасывает в атмосферу на 90% меньше веществ, чем привычные нам топливные моторы, и это несмотря на то, что в его состав входит и бензиновый агрегат тоже. Так же потребление бензина в городе можно свести к нулю, что, конечно же, не сказать о загородных поездках.

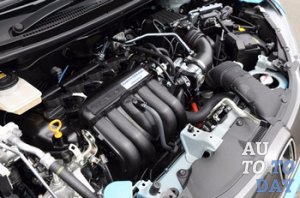

Двигатель Давайте рассмотрим как автомобиль с гибридным двигателем трогается с места. В самом начале движения и на малых скоростях работают лишь аккумулятор и электрический двигатель. Энергия, что запасена в батарее питает энергетический центр, который далее распределяет её по электромоторам, которые уже и стартуют автомобиль с места бесшумно и очень плавно. После того, как набрана максимальная для электродвигателя скорость, подключается и бензиновый агрегат. Крутящий момент на ведущие колёса уже поступает от двух двигателей в одночасье. В процессе такой работы двигатель внутреннего сгорания отдаёт часть выработанной энергии на генератор, который далее и питает электродвигатели, разгружая АКБ, излишки же энергии передаются на аккумулятор, восполняя его, утраченный на начало движения, запас.

Если автомобиль движется в нормальном режиме, то автоматом используется ведущим лишь передний привод, в остальных же случаях распределение крутящего момента подаётся уже на две оси. В режиме ускорения крутящий момент на колёса поступает в основном от двигателя внутреннего сгорания, а если необходимо нарастить динамику, то в ход идут уже и электромоторы, дополняющие ДВС. Но вот более интересным моментом всё же является торможение. Электронный «мозг» автомобиля держит под контролем включение и выключение тормозных систем. Когда стоит подключить гидравлику, а когда и рекуперативное торможение, но предпочтение всё же отдаётся второму. То есть, когда водитель гибридного автомобиля нажимает на педаль тормоза, электродвигатели переходят генераторный рабочий режим, создавая тем самым тормозной момент на колёсах, при котором также вырабатывается электроэнергия, которая и подпитывает аккумулятор через распределительный энергоцентр. В этом то и утаилась вся суть «изюминки» гибридного двигателя.

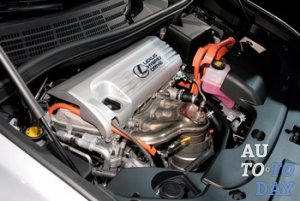

Под капотом гибридного авто В привычной же нам классике энергия, выделяемая при торможении расходуется в пустую, просто теряясь в пространстве как тепло от тормозных дисков и других деталей. Использование тормозной энергии очень эффективно в условиях города, когда частое торможение на светофорах – обычное дело. Система VDIM, которая является управляющей автомобильной динамикой, управляет работой всех автомобильных систем активной безопасности, объединяя их в единый «организм».

Пожалуй, первым удачным экземпляром, оснащённым гибридным двигателем, выпущенным в массы стал известный уже ныне «Prius» от компании Toyota. Этот чудо автомобиль расходует всего чуть более трёх литров бензина на каждые сто километров в городском режиме. Также японская компания пошла далее, выпустив свой люксовый гибридный кроссовер Lexus RX400h. Но и стоимость данного авто в среднем в пределах 70 000 у.е. Заметим, что первое поколение Toyota Prius уступало автомобилям того же класса с двигателями внутреннего сгорания по скоростным и мощностным характеристикам, в отличие от Lexus RX400h, который изначально составлял хорошую конкуренцию в своём классе.

После Toyota лидирующие мировые автомобильные концерны тоже не оставили без внимания использование гибридных двигателей, так как в этом было увидено решение глобальной проблемы загрязнения природной среды и топливной экономии. И так последовало объявление о создании гибридной грузовой и транспортной техники от компании Volvo Group. По их расчётам выпуск данной продукции со временем сократит потребление топлива на целых 35%.

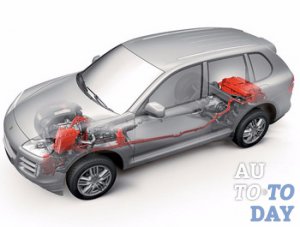

Гибридный Порше Но при всём величайшем желании и расчётах автомобильных концернов, автомобили с гибридными двигателями пока что не раскупают по всему миру как горячие пирожки. Популярность гибридных автомобилей набирает обороты лишь в Канаде и Штатах. Спрос на гибриды среди американского населения вырос из-за резкого подорожания топлива, которое нещадно палили раньше. Ведь американский автопром всегда славился своими «мускул-карами» с невероятно мощными моторами и огромным потреблением горючей жидкости. Европейские автолюбители к автомобилям с гибридными двигателями отнеслись в целом нейтрально. Там заправляет достаточно экологичный и более экономичный, заслуживший доверие ветеран, - дизель.

Большая часть автомобилей Европы заправляются дизелем, что нельзя сказать о США. Более того автомобили с дизельными двигателями гораздо дешевле гибридных, к тому же проще и надёжнее в своей конструкции. Ведь всем известен такой постулат: «чем сложнее сконструирована система, тем менее её надёжность». Именно этот фактор и определяет количество гибридных автомобилей на территории нашей страны. Официально такие автомобили к нам не поставляют, а проблема СТО просто неминуема в случае поломки. Профильных СТО по ремонту гибридных двигателей попросту нет в нашей стране. А самостоятельно такой аппарат, думаем, вряд ли кто-то возьмётся чинить.

Устройство гибридного двигателя – описание схемы

Итак, мы с Вами вкратце рассмотрели, что такое гибридный двигатель и почему его применение не настолько распространено в мире, как того бы хотелось. Теперь хотелось бы «копнуть» поглубже и рассмотреть схему его строения. А ведь их существует три. Предлагаем начать с простейшей схемы, которая вызывает у нас наименьший интерес – это последовательный гибридный двигатель.

Последовательная схема гибридного двигателя

Гибридный двигатель В данной схеме запуск автомобиля происходит от электрического мотора. Двигатель внутреннего сгорания находится в связке с генератором, питающим батарею аккумулятора. Гибридные автомобили с последовательной схемой силового агрегата (Plug-inHybrid), зачастую, выпускаются с возможностью подключения к электрической сети по окончанию поездки. Наличие данной функции подразумевает использование аккумуляторных батарей с большой энергоёмкостью, что существенно сокращает затраты топлива на использование двигателя внутреннего сгорания, что в свою очередь сокращает количество вредных выбросов в атмосферу. К таким автомобилям можно отнести Chevrolet Volt и Opel Ampera. Их так же называют электромобили с широким радиусом действия. Эти автомобили могут ехать лишь питаясь от аккумуляторной батареи со скоростью 60 км/ч и используя энергию генератора, приводящего в действие бензиновый двигатель целых 500 километров.

Параллельная схема гибридного автомобиля

При данной схеме параллельно подключенные двигатель внутреннего сгорания и электродвигатель устанавливаются таким образом, что могут работать как отдельно друг от друга, так и вместе. Такой эффект достигается благодаря конструкции агрегата, в которой бензиновый двигатель, электромотор и трансмиссия соединены автоматически управляемыми муфтами. Автомобиль с такой схемой гибридного двигателя использует электромотор небольшой мощности, примерно в 20 кВт. Его основной задачей является добавление мощности ДВС во время ускорения автомобиля.

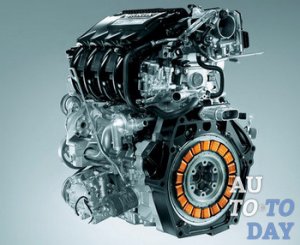

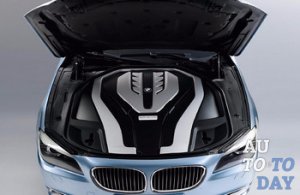

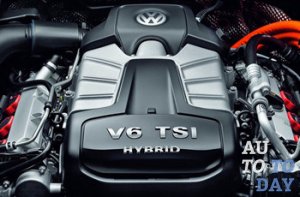

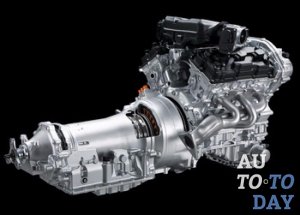

Двигатель В большей части подобных конструкций электромотор устанавливается между двигателем внутреннего сгорания и коробкой передач. Он так же выполняет функции генератора и стартера. Известнейшими представителями среди автомобилей с последовательной схемой гибридного двигателя являются BMW Active Hybrid 7, Honda Insight, Volkswagen Touareg Hybrid, Honda Civic Hybrid. Данная схема появилась благодаря проявлению инициативы компании Honda с её системой Integrated Motor Assist - IMA. Работу данной системы можно подразделить на несколько характерных режимов:

- работа от электродвигателя;

- совместная работа электромотора и ДВС;

- работа от ДВС с параллельной зарядкой аккумуляторной батареи при помощи электромотора, который выполняет функцию генератора;

- подпитка аккумулятора в период рекуперативного торможения.

Последовательно-параллельная схема гибрида

В данной схеме электродвигатель и двигатель внутреннего сгорания связываются при помощи планетарного редуктора. Это позволяет одновременно передавать мощность от каждого из моторов на ведущие колёса в соотношении от 0 до 100% от номинальной мощности. Последовательно-параллельная схема отличается от предыдущей тем, что на первой установлен генератор, который создаёт энергию для работы электромотора.

АудиИзвестными представителями автомобилей с такой схемой гибридного двигателя являются Toyota Prius, Ford Escape Hybrid , Lexus RX 450h. В данном сегменте «гибридного» рынка лидирует компания Toyota со своей системой Hybrid Synergy Drive - HSD. Силовой агрегат системы Hybrid Synergy Drive представлен следующим образом:

- ДВС связывается с планетарным редуктором;

- электродвигатель, который присоединён к коронной шестерне планетарного редуктора;

- солнечная шестерня планетарного редуктора соединенная с генератором.

Двигатель внутреннего сгорания работает в цикле Аткинсона, а значит на низких оборотах он вырабатывает малую мощь, результатом чего является лучшая топливная экономичность и меньшее количество выхлопных газов.

Авто с гибридным двигателем – плюсы и минусы

Положительные стороны гибридных двигателей

1. Самым важным плюсом автомобилей с гибридными двигателями является их экономичность. Топливный расход у таких автомобилей на 25% меньше чем у классических машин с двигателем внутреннего сгорания. А в условиях нашей ситуации с постоянно повышающимися цена на бензин это очень важный фактор.

Лексус2. Следующий не менее важный пункт Следующий по важности пункт среди положительных сторон гибридных двигателей – это экологичность. Гибридные автомобили наносят гораздо меньше урона нашей экологии чем классические. Это достигается благодаря более рациональному топливному расходу. А при полной остановке автомобиля, ДВС прекращает работать, передавая бразды правления электрическому мотору. Следовательно во время остановок гибридного автомобиля атмосфера не загрязняется выбросами СО2.

3. Батареи гибридных двигателей подзаряжаются от бензинового двигателя, чего нельзя сказать об электромобилях, что делает запас хода топливного двигателя гораздо большим. И ещё он может дольше обходиться без дозаправки.

4. Современные гибридные автомобили ничуть не уступают аналогичному классу традиционных по всем основным характеристикам. Так что развеем этот миф, которому многие, скорее всего верят.

5. В городских условиях с частыми остановками гибридные автомобили работают как электромобили.

6. Стоя на месте автомобиль с гибридным двигателем полностью бесшумен, так как он работает только на электродвигателе.

7. Заправка гибрида осуществляется бензином и таким же образом, как и традиционного автомобиля.

Минусы гибридных автомобилей

В мире нет ничего идеального, а значит и гибридные двигатели тоже имеют свои минусы.

Авто 1. И основным минусом является дорогой ремонт. Так как конструкция таких двигателей очень сложна, то и найти специалиста, который займётся устранением проблем, очень сложно. Этим и объясняется большая стоимость обслуживания гибридов.

2. Аккумуляторы, установленные на гибриды подвержены саморазрядке. Также они не переносят резких перепадов температур. А срок службы их сильно ограничен. Но до сих пор пока не выяснили то, какое влияние на окружающую среду оказывают аккумуляторы из-за чего утилизировать их является проблемной задачей.

Очевидно, конечно, что гибридные двигатели имеют больше плюсов чем минусов, но в нашей стране они не прижились пока что. Первая причина для этого – цена. Стоимость в Украине популярной Toyota Prius составляет от 850 000 гривен. А ведь он не только самый-самый в своей популярности, но и самый дешёвый. Также в России планировалось наладить выпуск гибрида под названием «Ё-мобиль», но проект был свёрнут. На сегодня самым мощным автомобилем с гибридным двигателем является BMW ActiveHybrid X6.

Борьба за экологию в наше время идёт полным ходом и очень рьяно, в связи с чем автолюбителей стимулируют к приобретению автомобилей с гибридными двигателями. Так в Америке владельцам таких автомобилей предоставляются определённые льготы и бесплатные места на парковках. В нашей стране также планируются вводиться похожие законы, в частности будут уменьшены пошлины на импорт автомобилей с гибридными двигателями. Бензиновые двигатели уже понемногу отходят на задний план, утрачивая свои позиции. И гибридные двигатели – один из основных шагов, которые предпринимаются для этого. Но пока ценовая категория этих автомобилей остаётся на том же уровне, спрос на них будет малый.

О ценах на авто с гибридными двигателями

Двигатель Как и всё новое, необычное и интересное, автомобили с гибридными двигателями отличаются от своих классических собратьев большей стоимостью. Сегодня гибридные автомобили гораздо превышают в стоимости автомобили с аналогичными характеристиками, но с бензиновыми двигателями. Например, гибридная Toyota Camry превосходит по стоимости своего бензинового собрата почти на 7 000 долларов. Стоимость гибридной Honda Civic возросла на 4 000 долларов по сравнению со своей традиционной моделью. Lexus GS 450h – это прекрасный динамичный (от 0 до 100 всего за 5,9 секунд) автомобиль, который ещё и гораздо экономичнее аналогичных по мощности седанов с восьмицилиндровыми двигателями. Топливный расход этого автомобиля приблизительно 8 литров на 100 километров в смешанном цикле. Средняя розничная цена на этот автомобиль в Украине в среднем будет составлять около 80 000 долларов.

На тему внедрения гибридных автомобилей, конечно, можно рассуждать долго и занимать определённые позиции и отстаивать свои точки зрения, но ясно одно – будущее не за горами и скоро этот скачок будет совершён. Перемены в автомобилестроении грядут грандиозные! И надеемся это будет то, что нужно всем нам.
