Роторно-поршневой двигатель: разбираемся в принципе работы

2884

В далеком 1957 году немецкие инженеры Ванкель и Фройде представили миру первый роторный двигатель. Тогда его взяли на вооружение большинство автомобильных компаний. Mercedes, Citroen и даже ВАЗ - все они ставили роторные движки под капот своих автомобилей. А японские Mazda и по сей день пользуются ротором – правда, уже в современной, усовершенствованной модификации. В чем же успешность роторного двигателя Ванкеля?

Принцип работы роторно-поршневого двигателя

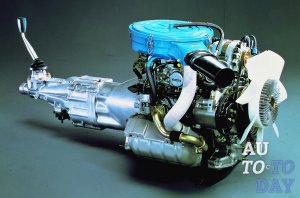

Роторный ДВС совершает те же четыре такта, что и его поршневой собрат: впуск, сжатие, рабочий такт, выпуск. Но работает ротор по-другому. Поршневой двигатель выполняет четыре такта в одном цилиндре. А роторный хоть и выполняет их в одной камере, но каждый из тактов проходит в её отдельной части. То есть, цикл будто выполняется в отдельном цилиндре, а поршень «бегает» от одного цилиндра к другому. При этом, в роторном моторе нет механизма газораспределения. В отличие от поршневого двигателя, всю работу выполняют впускные и выпускные окна, размещенные в боковых корпусах. Ротор вращается и регулирует работу окон: открывает и закрывает их.

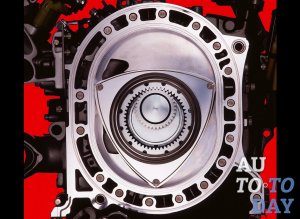

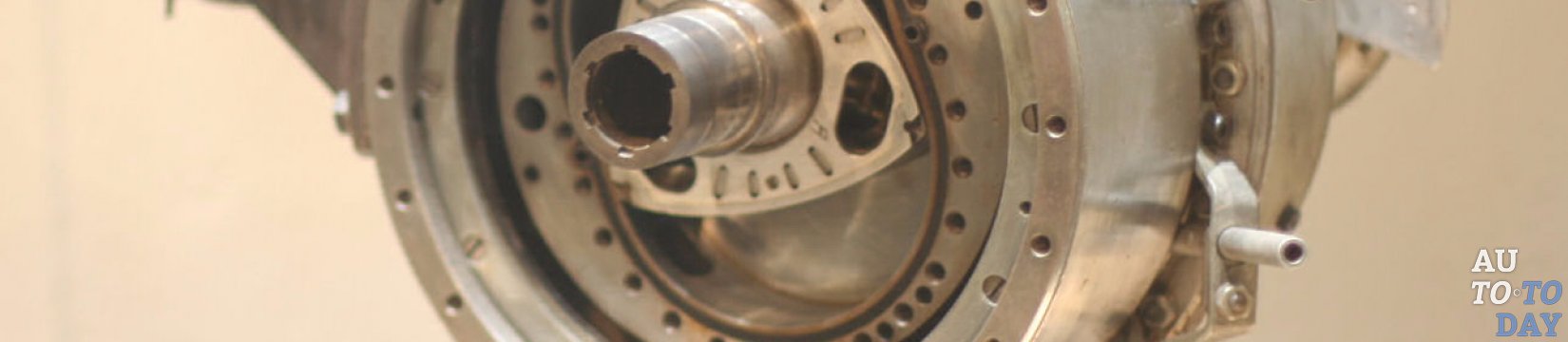

Кстати, о роторе. Не нужно и говорить, что он является основным элементом мотора, именно ротор дал название самому двигателю. Что же это за деталь? Ротор имеет треугольную форму, он недвижимо скреплен с эксцентриковым валом и насажен на него не по центру. При вращении элемент описывает капсуловидную форму, а не круг, благодаря его расположению. Ротор передает мощность от мотора к коробке передач и сцеплению, проще говоря, выталкивает сгоревшее топливо и передает вращение на трансмиссию к колесам. Полость, в которой вращается ротор, сделана в форме капсулы.

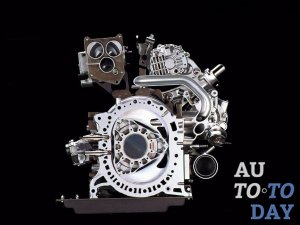

Принцип работы роторно-поршневого двигателя состоит в следующем. При вращении ротор создает вокруг себя три, изолированные друг от друга, полости. Происходит это благодаря капсульной форме полости вокруг ротора и треугольной форме самого ротора. Первая полость – полость всасывания, в ней смешивается топливо с кислородом. Далее смесь перегоняется во вторую камеру движением ротора и там же сжимается. Здесь её воспламеняют две свечи, она расширяется и толкает поршень. Поступательным движением ротор прокручивается, открывается следующая полость, где выходят отработавшие газы и остатки топлива.

Недостатки и преимущества роторного двигателя

Как и любой другой ДВС, роторный движок имеет как плюсы, так и минусы. Сначала рассмотрим его преимущества перед другими движками.

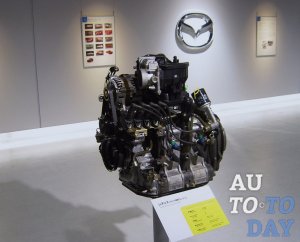

1. Производительность роторного двигателя в несколько раз выше остальных. Пока в обычных ДВС за один оборот проходит один такт, то в роторном моторе – три (всасывание, сжатие, воспламенение). Причем, современные движки оборудованы сразу двумя или тремя роторами, поэтому 2-х роторный движок можно сравнить с 6-ти цилиндровым обычным ДВС, а 3-х роторный – с 12-тью цилиндрами.

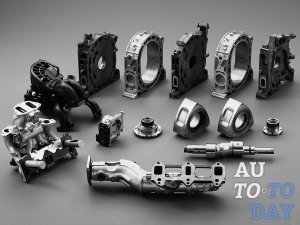

2. Малое количество деталей. Простота конструкции мотора (ротор и статор) позволяют использовать меньшее количество деталей. Статистика гласит, что в ДВС на 1000 деталей больше, чем в роторном моторе.

3. Низкий уровень вибрации. Ротор вращается по кругу, не совершая возвратно-поступательных движений. Соответственно, вибрация практически не ощутима. Кроме того, роторных двигателей обычно два, поэтому они уравновешивают работу друг друга.

4. Высокие динамические характеристики. За один оборот двигатель совершает три такта. Поэтому даже на малых оборотах двигатель развивает высокую скорость.

5. Компактность и маленький вес. Из-за простоты конструкции и маленького количества деталей мотор обладает маленьким весом и размером.

Несмотря на множество плюсов, мотор имеет и несколько минусов, не позволяющих автокомпаниям массово использовать его на своих авто.

1. Склонность к перегреву. Во время горения рабочей смеси вырабатывается лучистая энергия, которая бесцельно покидает камеру сгорания и нагревает мотор. Это происходит из-за формы камеры, которая напоминает капсулу или линзу, то есть, имея маленький объем, она обладает большой рабочей поверхностью. Чтобы энергия не выходила, камера должна была иметь сферическую форму.

2. Регулярная замена масла. Ротор соединен с выходным валом эксцентриковым механизмом. Этот способ соединения вызывает дополнительное давление, что вкупе с высокой температурой нагревает двигатель. Именно поэтому нужно периодически отдавать машину на капремонт и заменять масло. Без замены масла двигатель выходит из строя.

3. Регулярная замена уплотнителей. На маленькой площади контакта ротора с валом образуется повышенное давление. Уплотнители изнашиваются, в камерах образуются утечки. Вследствие этого увеличивается токсичность выхлопа и падение КПД. Кстати, на новых моделях эту проблему решили, используя высоколегированную сталь.

4. Высокая цена. Для роторных двигателей детали должны производиться с высокой геометрической точностью. Поэтому в производстве роторных двигателей используют дорогостоящее оборудование и дорогие материалы. Вследствие этого цена на роторный мотор высокая при кажущейся простоте конструкции.

Применение роторных двигателей: от изобретения до наших дней

Разработкой роторного двигателя инженеры зан0имаются очень давно. Изобретатель паровой машины Джеймс Ватт положил начало мечте о двигателе роторного типа. В 1846 году инженеры уже определили форму камеры сгорания и основы работы роторного ДВС. Но двигатель так и оставался мечтой. Но в 1924 году молодой и талантливый Феликс Ванкель начал основательную практическую работу по созданию роторного двигателя. Двадцатидвухлетний инженер как раз окончил высшую школу и поступил в издательство технической литературы. Именно тогда Ванкель начал чертить проект собственного двигателя, опираясь на обширные теоретические знания из литературы. Создав собственную лабораторию, инженер начал получать патенты на изделия. В 1934 году Ванкель подал заявку на первый роторный двигатель.

Но судьба распорядилась иначе. Талантливого инженера отметила власть, и он начал работу на крупнейших автомобильных концернах фашистской Германии. Свои проекты ему пришлось отложить. После войны инженер сидел в тюрьме, как пособник нацистского режима, а его лабораторию вывезли французы. И только в 1951 году ученый восстановил имя, начав работать на фирму мотоциклов NSU. Там он восстановил свою лабораторию и привлек к проекту роторного двигателя ещё одного ученого по имени Вальтер Фройде. Вместе они выпустили первый роторный мотор 1 февраля 1957 году. Изначально он работал на метаноле, но к июлю мотор перевели на бензин. В 50-е Германию начала оправляться от последствий войны, соответственно, богатели и автомобильные компании.

Компания NSU, в которой работали Ванкель и Фройде, готовилась массово выпускать автомобили на роторном двигателе. В 1960 году в Мюнхене показали NSU Spider с двигателем Ванкеля под капотом. А в 1968 году вышел NSU Ro-80, который повлиял на дальнейшее автомобилестроение. Автомобиль разгонялся до 180 км/ч, с места машина разгонялась до 100 км/ч за 12,8 с. Ro-80 стал автомобилем года, и многие концерны выкупали права на двигатель Ванкеля. Но из-за недостатков в конструкции двигателя и дороговизны производства, компании отказывались массово делать машины с роторным мотором. Но опытные образцы были.

Например, Mercedes-Benz, выпустивший в 1970 году автомобиль С111. Стильный оранжевый автомобиль с обтекаемым надежным кузовом разгонялся до 100 км/ч за 4,8 с. Но прожорливость автомобиля не дала компании массово производить С111.

Заинтересовались ротором и Chevrolet. Уже в 1972 году публике представили первый "Корвет" с двухсекционным роторным мотором. В 1973 появились Корветы с четырьмя секциями, но в 1974 году, из-за нехватки денег, Chevrolet отложили работу над роторными двигателями. Соседняя Франция тоже взяла на вооружение двигатели Ванкеля. В 1974 году компания Citroen выпустила на рынок Citroen GS Birotor. Под капотом был двухсекционный двигатель Ванкеля. Но машина не пользовалась популярностью. За два года французская компания продала всего 874 машины. В 1977 году Ситроен отозвал роторные авто с целью их ликвидации, но вполне вероятно, что 200 из них смогли уцелеть.

В СССР тоже пробовали применять двигатель Ванкеля. Лицензию на заводах ВАЗ купить не могли, поэтому скопировали односекционный роторный мотор с NSU Ro-80. На его основе в 1976 году собрали двигатель ВАЗ-311. Доработка длилась 6 лет. Первым серийным ВАЗом с ротором под капотом был 21018. Но модель с треском провалилась. Все 50 опытных образцов сломались. В 1983 году в СССР появились двухсекционные роторные модели. Оснащенные таким мотором «Жигули» и «Волги» с легкостью догоняли иномарки. Но потом конструкторское бюро отвлеклось от автомобилестроения и безрезультатно пыталось применить роторный движок в авиации. Привело это к тому, что развивающаяся отрасль остановилась на модели ВАЗ-415 в 1995 году.

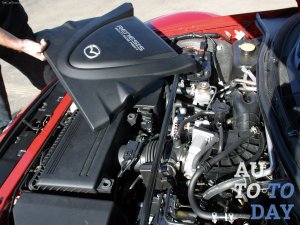

До 2012 года серийно выпускалась модель Mazda RX-8, с усовершенствованным двигателем Ванкеля. Вообще, японцы единственные, кто серийно производил роторные машины с 1967 года. В 70-х годах Mazda представила бренд RX, который обозначает использование роторных моторов. Японцы ставили ротор на любое авто, включая пикапы и автобусы. Может быть, поэтому RX-8 имеет отличные технические и экологические характеристики, что было так несвойственно первым автомобилям с двигателем Ванкеля.
