Настройка газового редуктора различными методами

27 Января 2016

Газовый редуктор В связи с ростом цен на бензин, многие автовладельцы начали оснащать своих «железных коней» газобаллонным оборудованием (ГБО), чтобы хоть как-то сэкономить свои финансы. Однако, вместе с новым оборудованием появились и новые хлопоты – его обслуживание и настройка. Поэтому сегодня мы решили обратиться к проблеме регулировки газового редуктора. Ведь делать это необходимо не только сразу после установки ГБО на автомобиль, но и уже во время эксплуатации этой системы.

Чем больше пробег ГБО и период его эксплуатации – тем нужнее становится эта регулировка. Дело в том, что со временем резинотехнические элементы ГБО – клапаны и мембраны – могут менять свои свойства, что, в свою очередь, приводит к перерасходу газа. Конечно же, подобные последствия могут наступить только через 3-4 года эксплуатации (это примерно 100 000 км пробега), но подготовиться к этому следует заранее.

1. Регулировка редуктора: что нужно для настройки?

Перед тем как начать знакомство с основными методами, с помощью которых осуществляется настройка редуктора, необходимо детальнее ознакомиться с этим устройством и его основными характеристиками. Ведь именно газовый редуктор выполняет самую основную роль в нормальном функционировании ГБО. В чем же заключается его основная задача? Именно благодаря этому узлу водитель автомобиля с ГБО может понизить давление газа, которое поступает с баллона. По своей сути это довольно-таки примитивный регулятор давления, который позволяет автономно поддерживать один и тот же показатель давления.

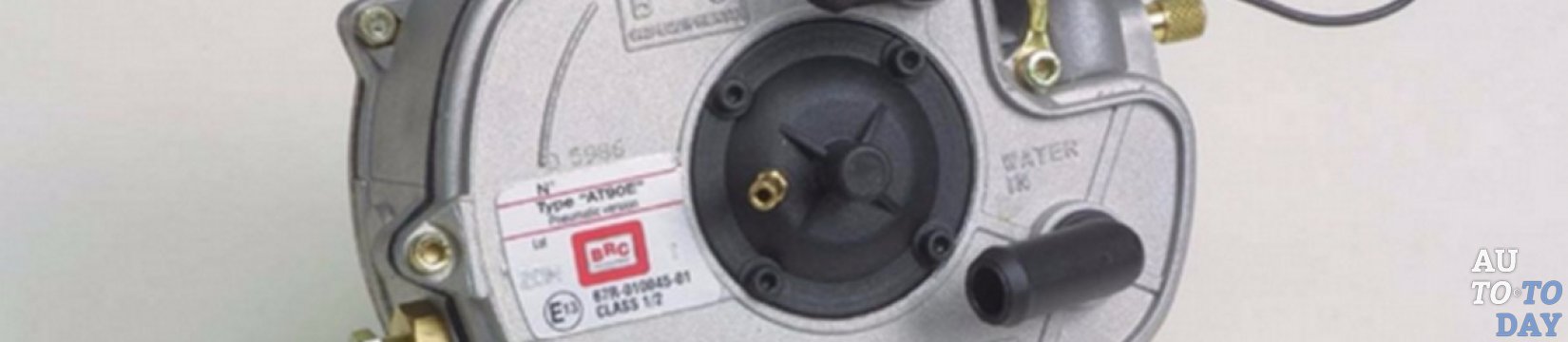

Газовый редуктор

Но, поскольку ничто в этом мире не идеально, во время работы газового редуктора давление все равно может незначительно колебаться. На практике это выглядит так: когда расход газа стабильный – давление тоже держится на заданном уровне, а когда начинает расходоваться более интенсивно – давление может незначительно опускаться. Хотя в целом этот процесс не несет никакой опасности, о нем все равно необходимо знать.

Как мы уже отмечали в нашем вступлении, регулировка редуктора нужна во время установки нового ГБО на автомобиль, а также после его длительной эксплуатации. Но кроме указанных факторов, необходимость в частоте осуществления регулировки и особенностях выполнения этой задачи также связана с:

- поколением газобаллонного оборудования и, соответственно, самого газового редуктора;

- количества регуляторов, которые имеются на газовом редукторе;

- топливной системы, на которой работает автомобильный двигатель – бензин или дизель.

Настройка ГБО В газовом редукторе есть мембраны, которые могут замерзать при низких температурах. По этой причине редуктор обязательно подключается к автомобильной системе охлаждения. Если же говорить об эксплуатации этого элемента ГБО в целом, то важно отметить следующий момент: запускать редуктор одновременно с двигателем нельзя. Сначала необходимо дождаться, пока температура двигателя поднимется до 30-50°С, а уже после этого можно запускать в работу и газовый редуктор.

Конструкция обычного газового редуктора также незамысловата. В частности, состоит это устройство из таких деталей:

- отдельные камеры, количество которых может колебаться в зависимости от типа редуктора (от 1 до 3);

- канал холостого хода;

- испаритель;

- регулировочная система, которая контролирует подачу газа из баллонов в камеру сжигания двигателя.

Но на современном ГБО можно встретить два вида редукторов. Они имеют ряд очень важных отличий между собой, что, в частности, оказывает значительное влияние на процесс их настройки. Рассмотрим особенности каждого из них:

1. Вакуумный редуктор. Чтобы запустить в работу такой редуктор, необходимо выполнить целый ряд обязательных действий:

- поставить переключатель в положение «Газ-Бензин»;

- повернуть ключ в замке зажигания;

- прогреть двигатель.

Блок управления ГБО При выполнении первых двух указаний происходит нагнетание необходимого количества газа во впускной коллектор, что позволит потом без проблем запустить двигатель и отправиться в путь. То же самое обеспечивается и благодаря работе стартера.

2. Электронное устройство газового редуктора. Включается оно только в положении переключателя на положение «Газ». Аналогично вакуумному редуктору, запускаем зажигание и даем стартеру возможность немного поработать, пока во впускном коллекторе не соберется необходимое количество газа, а само устройство не прогреется до нужной температуры.

Чтобы правильно настроить газовый редуктор, необходимо понимать абсолютно все в его настройках. Так, большее число редукторов пропанового типа характеризируются двумя регуляторами, хотя встречается небольшое количество моделей с одним. А вот метановые аналоги, наоборот, практически всегда имеют всего один регулятор. Именно правильная настройка регулятора газового редуктора является главной проблемой для автовладельцев.

Зачем же на редукторы устанавливается два регулятора? Первый из них является регулятором холостого хода. В процессе настройки устройства нам необходимо будет закрутить его до упора. А вот нижний – это регулятор чувствительности. Именно он придавливает мембрану редуктора. Познакомившись с этим устройством более детально, можно переходить непосредственно к выполнению процедуры настройки.

Газовый редуктор А на вопрос, что нужно для настройки газового редуктора, ответ будет очень простым – нужно терпение и четкое выполнение прописанных ниже указаний. Следует также не забывать, что работать придется с газовым оборудованием, поэтому все ваши манипуляции должны быть крайне осторожными. В том случае, если вы не чувствуете достаточно уверенности в собственных силах, лучше всего обратиться за помощью в специализированный автосервис.

2. Методы регулировки редуктора

Как мы уже отмечали, существуют электронные газовые редукторы и вакуумные. Настройка каждого из них имеет свои особенности и отличия, по причине чего мы рассмотрим методы регулировки каждого из них по отдельности.

Электронный газовый редуктор – какой метод настройки выбрать?

На данном типе устройства необходимо применять два вида настройки:

1. Регулировка чувствительности, или же настройка давления во второй ступени.

2. Настройка согласно количеству газа, который движется по каналу холостого хода.

Но перед тем как приступить к обеим, необходимо осуществить еще несколько обязательных действий. В первую очередь заводим на бензине двигатель автомобиля, чтобы он предварительно смог прогреться до рабочей температуры. При этом холостой ход устанавливается в границе между 950 и 1000 оборотов/минута. Когда температура двигателя достигнет необходимой нормы, выключаем подачу бензина и позволяем ему выработать остаток.

После этого готовим автомобиль к непосредственной настройке газового редуктора:

- выворачиваем на максимальный показатель регистр мощности (в том случае, если установлен двухкамерный дозатор, то первую камеру открываем полностью, а вторую – на минимум);

- винт холостого хода полностью заворачиваем, после чего отворачиваем ровно на 5 оборотов;

- регулятор чувствительности ставим на среднее положение.

Настройка ГБО Ну что же, в первую очередь приступим к настройке холостого хода. Для этого заводим автомобиль, но уже на газе. Используйте подсос и доведите работу двигателя до 1700-2000 оборотов/минута. Далее необходимо одновременно выполнять сразу два действия: по чуть-чуть убирать подсос и вращать регулятор холостого хода, пока не получится отыскать положение, в котором происходит самое большое количество оборотов стартера. При этом в конце данной процедуры подсос необходимо полностью убрать, а автомобиль должен начать стабильно работать на холостом ходу.

Установив с помощью регулятора холостого хода максимальное количество оборотов стартера, постепенно закрутите регулятор чувствительности газового редуктора. Если в процессе выполнения этой процедуры начнет меняться количество оборотов, опять попробуйте довести их до максимума при помощи регулятора холостого хода. Если у вас ничего не получается сделать этим регулятором, попробуйте закрутить винт чувствительности на два оборота и опять повторите всю процедуру с самого начала.

Цель, которой вам необходимо добиться, – это максимальное количество оборотов стартера на холостом ходу (примерно 1100-1200 об./мин), при закрученном практически до конца регуляторе чувствительности. Но ездить на таких оборотах не рекомендуется, поскольку их значение должно находиться ниже номинальной нормы. Поэтому опять подкручиваем регулятор холостого хода, пока число оборотов не снизится до 950-1100 об./мин.

Газовый редуктор Теперь переходим к настройке чувствительности нашего газового редуктора. Также не спеша отворачиваем регулятор чувствительности и следим за тем, как наши действия влияют на обороты стартера, которые он осуществляет на холостом ходу. Когда почувствовали, что количество оборотов начало меняться, немного закручиваем регулятор назад – примерно на ¾-5/4 оборота. Не забудьте также проверить работу двигателя, для чего резко нажмите на педаль газа. Если вы все сделали хорошо – он откликнется сразу же и без рывков.

Когда осуществляется настройка редуктора, очень важно не забыть отрегулировать и регистр мощности. Для этого необходимо довести стартер рабочего двигателя до 3-3,5 тыс. оборотов в минуту, одновременно закручивая регулятор регистра мощности. Делать это необходимо до тех пор, пока число оборотов стартера не начнет уменьшаться. Чтобы убедиться, что у вас получилось достигнуть желаемого, попробуйте передвинуть с места на место винт дозатора подачи газа и открутить его примерно на ½-3/4 оборота от найденного положения.

Но не стоит завывать о том, что существуют дозаторы, которые состоят из двух секций. В таком случае все вышеописанные действия необходимо применить только к первой камере, а вторую настроить всего на 25-30% от первой. На некоторых газовых редукторах также имеется возможность настройки по давлению по 1-ой ступени.

Настройка ГБО Чтобы осуществить настройку, необходимо полностью заглушить мотор, перекрыть магистраль, по которой идет газ, и подключить манометр к полости первой ступени (желательно использовать манометр со шкалой 1,5кгс/см2, а подключается он через контрольное отверстие, которое глушится при помощи регулятора). После этого опять открываем газовую магистраль, запускаем холостой ход двигателя и доводим давление первой ступени до показателя 0,38-0,42кгс/ см2.

В идеале после регулировки регистра мощности необходимо еще раз настроить холостой ход и чувствительность газового редуктора. Только после этого можно перейти к заключительному этапу настройки, который состоит из нескольких шагов:

1. Очень резко жмем на педаль «газа».

2. Заворачиваем регулятор чувствительности на 0,25 оборота, пока интенсивность оборотов не начнет очень сильно спадать.

3. Отворачиваем регулятор на 0,5 оборота и даем двигателю немного поработать, внимательно отслеживая стабильность этого процесса.

Что нужно знать о настройке вакуумного газового редуктора?

Настройка газовых редукторов вакуумного типа также может осуществляться двумя путями:

1. Настройка чувствительности и холостого хода газового редуктора может осуществляться отдельно.

2. Настройка чувствительности и холостого хода газового редуктора может осуществляться одновременно.

Что касается первого метода настройки, то он ничем не отличается от процесса регулировки электронного газового редуктора, который мы уже описали выше. По этой причине мы с вами рассмотрим, как объединить эти процессы.

Настройка ГБО В первую очередь беремся за холостой ход. Для этого заводим автомобиль, но сразу на газе, а не на бензине. Опять же при помощи подсоса выравниваем обороты двигателя до количества 1700-2000 в минуту. Не спеша убираем подсос и при помощи регулятора холостого хода добиваемся максимального значения количества оборотов стартера (в конце подсос необходимо полностью убрать). При помощи регулятора добиваемся интенсивности оборотов в пределах 1000-1100 об./мин и уже в конце выставляем норму – 950-1100 об./мин, еще немного прикрутив регулятор.

Настройка регистра мощности вакуумного редуктора происходит практически так же, как и его настройка на электронном прототипе. В частности, необходимо выполнить следующие действия:

- заводим двигатель на холостом ходу;

- выставляем интенсивность 3000-3500 об./мин;

- закручиваем регулятор, пока обороты не начнут падать;

- пробуем регулировать регулятор регистра, пробуя все значения;

- отворачиваем регулятор регистра на 0,5-0,75 оборота, а также немного подрегулируем холостой ход.
