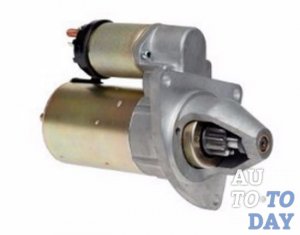

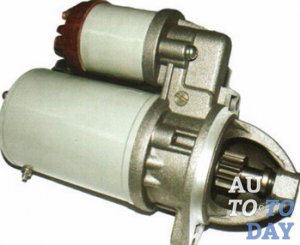

Стартер Пройдя долгий путь своего становления и развития, современные транспортные средства имеют массу усовершенствованных систем и механизмов, к деталям которых предъявляются все большие и большие требования. Вот, например, автомобильный стартер…Все знают об его исключительной важности в плане полноценного функционирования автомобиля, поэтому, именно он часто является предметом особой заботы автовладельца, особенно если тот, счастливый обладатель последней модели с встроенной АКПП (в случае выхода из строя стартера, воспользоваться заводной рукояткой для запуска двигателя, как это делают владельцы устаревших марок, уже не получится). Исходя из особой важности вопроса, мы посчитали нужным более детально рассмотреть виды стартеров, устройство и принципы их действия, а также возможные неисправности и пути их устранения.

Виды и назначение стартера

Автомобильный стартер представлен в виде небольшого четирехполосного электродвигателя, обеспечивающего начальное вращение коленвала. Он нужен для поддержания необходимой частоты вращения коленчатого вала, что самым прямым образом влияет на дальнейший запуск ДВС. Зачастую, запуск бензинового двигателя среднего объема цилиндров, требует присутствия стартера, обладающего примерно 3 кВт электроэнергии. Стартер можно назвать мотором постоянного тока, который получает энергию от батареи аккумулятора. Взятое у нее напряжение, с помощью четырех щеток (неотъемлемая часть любого стартера), существенно увеличивает мощность самого электродвигателя. Все существующие сегодня электромагнитные двигатели такого рода, разделяют на две основных группы: имеющие редуктор и те, у которых он отсутствует.

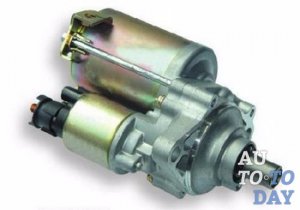

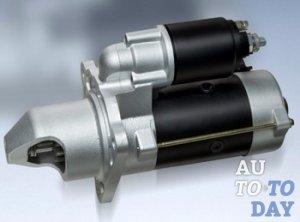

Стартеры Многие специалисты, советуют применять стартер с редуктором, что аргументируется его сниженной потребностью в токе. Другими словами, устройства этого вида смогут обеспечить эффективное вращение коленчатого вала даже при низком заряде аккумуляторной батареи. Еще одним плюсом использования стартера с редуктором есть наличие в его конструкции постоянных магнитов, которые существенно снижают возможность возникновения проблем с обмоткой устройства. Правда, если посмотреть с другой стороны, то вероятность поломки вращающей шестерни наоборот увеличивается. Как правило, такой вариант развития событий, чаще всего, встречается при заводском браке или в случае низкокачественного производства.

Стартеры без редуктора, оказывают прямое воздействие на вращение шестерни. В данном случае, владельцы транспортных средств с такой системой, выигрывают за счет простоты конструкции устройства, благодаря которой они лучше поддаются ремонтным действиям. Кроме того, сразу после подачи тока на электромагнитный выключатель, шестерня моментально соединяется с маховиком, что обеспечивает довольно быстрое зажигание. Также, не стоит забывать о высокой выносливости таких стартеров, тем более, что вероятность поломки из-за влияния электричества практически сводится к нулю. Однако, в работе стартеров, не имеющих редуктор, не все так безупречно и существует вероятность рабочих сбоев при низких температурах.

Как устроен стартер?

На самом деле, конструкция стартера не отличается особой сложностью, а главными составляющими элементами выступают электродвигатель, якорь, втягивающее реле, обгонная муфта (бендикс), щеткодержатели.

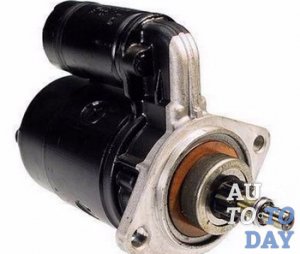

Устройство стартера Корпус (электродвигатель) представлен в виде стальной детали цилиндрической формы. К его внутренней стенке крепятся обмотки возбуждения (как правило, их четыре) и сердечники (полюсы). Крепление осуществляется посредством винтового соединения, при котором винт вкручивается в сердечник, а тот, в свою очередь, прижимает обмотку к стенке. Также, в корпусе присутствуют резьбовые технологические отверстия, при помощи которых осуществляется крепление передней части, где происходит движение обгонной муфты.

Якорь – деталь выполнена из легированной стали и имеющая вид оси. На ней запрессован сердечник и коллекторные пластины. В конструкции сердечника присутствуют специальные пазы, предназначенные для укладки обмоток якоря, концы которых надежно прикреплены к пластинам коллектора. Коллекторные пластины, в круговом порядке, установлены на диэлектрической основе. Диаметр сердечника и внутренний диаметр корпуса (вместе с обмотками) напрямую связаны друг с другом. Крепление якоря в передней и в задней крышке стартера, выполняется при помощи латунных (реже медных) втулок, одновременно выполняющими и роль подшипников.

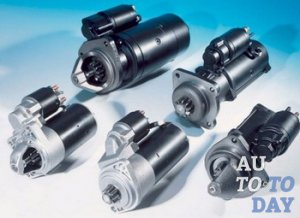

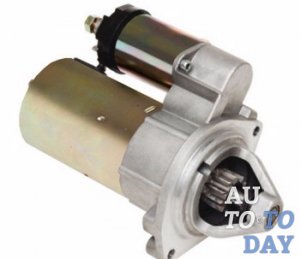

Стартер Втягивающее (или тяговое) реле используется для передачи питания от замка зажигания к электродвигателю стартера, выполняя при этом еще одну немаловажную задачу – выталкивание обгонной муфты. В задней части корпуса втягивающего реле размещаются силовые контакты, именуемые «пятаками», а также выполненный из мягких материалов подвижный контакт-перемычка. «Пятаки» - это обыкновенные болты, запрессованные в эбонитовой крышке тягового реле. С помощью гаек, к ним присоединяются силовые провода, идущие от аккумулятора и «плюсовых» щеток стартера. Сердечник тягового реле и обгонная муфта (более известная как «бендикс») соединяются между собой посредством подвижного «коромысла».

Обгонная муфта (бендикс) является подвижным роликовым механизмом, закрепленным на валу якоря. Одной из основных его задач, есть передача крутящего момента на венец маховика, с использованием для этих целей специальной шестерни зацепления. После осуществления запуска двигателя он рассоединяет венец маховика и приводную шестерню, тем самым обеспечивая стабильную работу и сохранность стартера. Вся конструкция собрана таким образом, что при передаче крутящего момента к бендиксу в одну сторону, находящиеся в сепараторе ролики, выходят из пазов и жестко фиксируют шестерню к наружной обойме. Когда же происходит вращение в противоположную сторону, ролики «прячутся» в сепаратор и шестерня может вращаться вне зависимости от наружной обоймы.

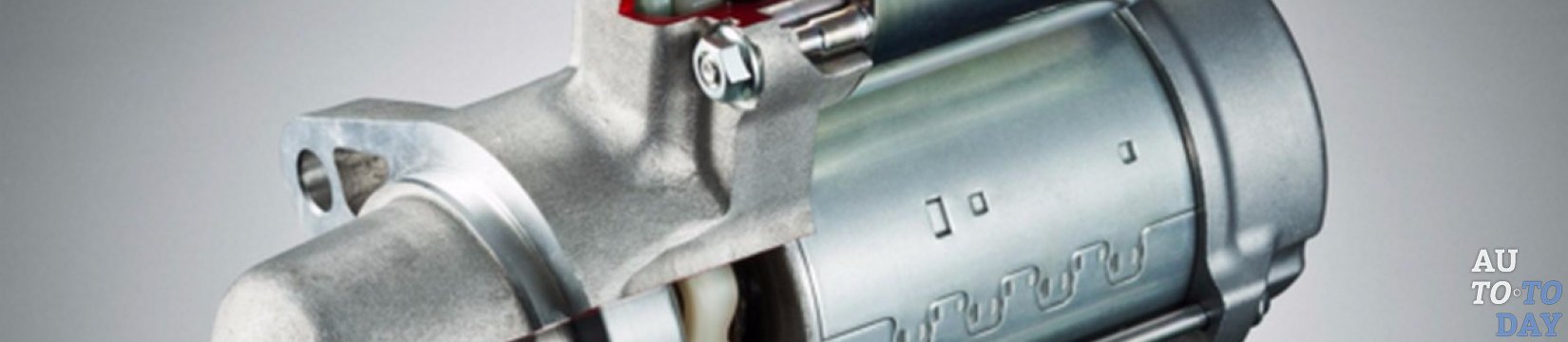

Стартер Щеткодержатели и щетки обеспечивают подачу рабочего напряжения на коллекторные пластины якоря. Щеткодержатель представлен в виде диэлектрической обоймы, имеющей металлические вставки, с расположенными внутри щетками. С помощью точечной сварки, контакты щеток приварены к полюсным пластинам, которыми, как правило, являются «хвосты» обмоток возбуждения. Выполняя основной рабочий цикл стартера, щеткодержатели повышают мощность электродвигателя.

Конструкции большинства стартеров похожи между собой и обязательно включают все вышеперечисленные компоненты. Если встречаются отличия, то они малозначительные и, чаще всего, касаются механизма автоматического размыкания шестеренок. Также, стартер автомобилей с автоматическими трансмиссиями, имеет дополнительные удерживающие обмотки, предназначенные для предотвращения запуска мотора в случаях установки селектора в любое из ходовых положений. Разница между различными моделями стартеров кроется и в их размерах, мощности и подаваемом напряжении. Так, к примеру, если для работы стартера легкового автомобиля хватит питания от 12 В-го аккумулятора, то для стартера тяжелых грузовых машин - этого будет недостаточно и нужно задействовать 24 В.

Принцип работы стартера

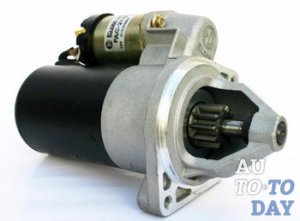

Стартер Весь рабочий процесс автомобильного электростартера условно разделяют на три этапа: на первом – приводная шестерня соединяется с венцом маховика; на втором – происходит запуск стартера, а третий этап предусматривает рассоединение приводной шестерни и маховика. Работа стартера кратковременная, так как после выполнения основной функции (передачи крутящего момента на двигатель) он больше никак не участвует в дальнейшем движении автомобиля. Подробный принцип работы стартера выглядит так: когда водитель поворачивает ключ в замке зажигания до пускового положения, ток с аккумуляторной батареи передается на замок зажигания, а затем на тяговое реле.

После этого, приводная шестерня бендикса (обгонной муфты) перемещается и соединяется с маховиком, что способствует замыканию цепи и последующей подачи напряжения на электромотор. В следствии описанных действий, происходит запуск автомобильного двигателя, а после того, как его обороты начинают превышать обороты самого стартера, обгонная муфта отсоединяет приводную шестерню от вала электромотора. Все, до следующего запуска силового агрегата, стартер может не напрягаться.

Возможные неисправности стартера

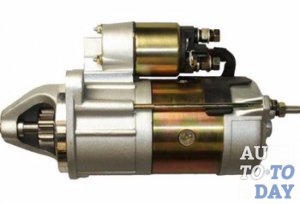

Стартер Как и любой другой механизм в конструкции автомобиля, стартер не может все время исправно работать. Конечно, на него оказывается куда меньшая нагрузка, чем, скажем, на тот же ДВС, однако, полностью избегать поломок ему не удается. Причин каждой отдельной неисправности может быть несколько и что бы детально разобраться в возникшей проблеме, без основательной диагностики никак не обойтись. О ремонте стартера мы поговорим чуть позже, ну а сейчас давайте более конкретно рассмотрим все возможные неисправности этого важного устройства.

И так, для начала, стартер может просто не включится. Причинами данного явления могут быть:

- поломка реле стартера (обрыв обмотки, вклинивание, смещение контактного диска);

- нарушение контакта цепи питания (возможно из-за слабой затяжки проводов или внутренней коррозии); - короткое замыкание обмотки;

- отсутствие контакта в механизме, отвечающем за включение зажигания.

Также, проблемой в работе считается медленное вращение коленчатого вала, пусть даже стартер запустился. Наличие этой неисправности может быть связано с повышенной вязкостью залитого масла, которое не соответствует сезону; проблемами с аккумуляторной батареей (ее поломкой или разрядкой); окислением выводов аккумуляторных проводов, слабой затяжкой наконечников или нарушением контакта щеток.

Иногда случается и так, что якорь вроде бы вращается, но коленвал почему-то не прокручивается. В этом случае, причины неисправности могут скрываться в буксировке муфты свободного хода привода или в трудности перемещения привода по винтовой нарезке вала.

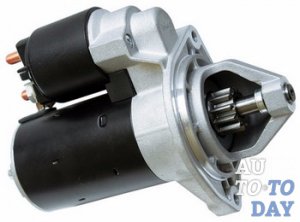

Стартер ВАЗ Еще одной неисправностью, часто встречающейся в работе стартера, является скрежет шестерни, которая не может попасть в зацепление. Такое случается в результате образования забоев в зубцах венца маховика, или же в следствии неправильной регулировки момента замыкания контактов включателя и шестерни привода. Также, одним из вариантов возможных причин есть ослабление буферной пружины привода.

Конечно, отсутствие запуска стартера – это проблема, но неисправностью, также считается и слишком продолжительная его работа, когда двигатель уже запустился, а стартер все еще продолжает вращаться. В таком случае, можно предположить наличие проблемы в замке зажигания (заедает); замыкании обмотки реле или в заедании привода, размещенного на валу якоря. Кроме того, к подобной неисправности приводят и спекшиеся контакты тягового реле.

Если в процессе работы стартера, Вы заметили повышенный уровень шума, то это может быть следствием следующих неисправностей:

- шестерня привода с запозданием выходит из зацепления с зубчатым венцом;

- крепления стартера существенно ослабились;

- снизилась плотность крепления полюса стартера и якорь начал его цеплять.

Ремонт стартера

Стартер И так, представим, что Вы обнаружили один из названных выше признаков неисправности стартера. Естественно, первым шагом на пути к его устранению будет проведение полной диагностики, с целью определения точного места поломки. Для начала, стоит проверить проводку, а точнее провода идущие от аккумуляторной батареи к стартеру и провод, проходящий через реле от замка зажигания. Возможно, именно в этой детали и кроется неисправность. Если с проводами и с реле все в порядке, тогда придется демонтировать сам стартер.

В каждой отдельной модели автомобиля описываемая деталь может отличаться размером, способом крепления или месторасположением, но несмотря на это, принцип работы у них всех практически одинаковый.

Обратите внимание! Для проведения детального осмотра и последующих ремонтных работ, демонтаж стартера должен выполняться в обязательном порядке. Пошаговая инструкция снятия стартера имеет следующий вид:

1. Отсоедините аккумулятор (до этого момента к стартеру прикасаться нельзя, так как это может вызвать замыкание);

2. Открутите токоподводящие электрические кабеля с клемм стартера и шпилек тягового реле; Снимите защиту двигателя;

3. Открутите болты крепления стартера;

4. Демонтируйте стартер поднятием вверх.

Стартер После того, как устройство оказалось в Ваших руках, следует проверить его работоспособность. Для проведения данной операции Вам понадобится заряженный аккумулятор: массу нужно подключить к корпусу, а положительный провод – к контактному болту втягивающего реле. Если реле исправное, бендикс (обгонная муфта) окажется выдвинутым в перед. В случае, когда после подключения стартер так и не заработал, можно смело говорить о неисправности щеток или сгоревшей обмотке, но, обычно, дело все-таки в щетках.

Следующим этапом на пути к устранению проблемы есть разборка устройства. Что бы осуществить задуманное, необходимо открутить два болта крепления, после чего корпус вместе с якорем и щетками снимается. Заодно можно осмотреть и редуктор: для этого снимаем защитную крышку и провидим визуальную диагностику. Если все хорошо – смазываем шестерни смазкой, закрываем крышку и откладываем все это в сторону.

Теперь возьмите в руки электрическую часть стартера, которая по результатам предварительного осмотра нуждается в ремонте, вытащите из корпуса щетки и якорь. Что бы изъять их, просто надавите пальцем на ось и так как она держится только посредством магнитного поля, должна выйти без проблем. Затем, с помощью крестовой отвертки, выкрутите два винта и снимите верхнюю крышку (под ней размещены шайба и стопорное кольцо).

После того, как все уже раскручено, нужно снять и заднюю крышку, осмотрев находящуюся там втулку – она, также, часто является уязвимым местом в стартере. Когда втулка изнашивается, ось перекашивается и стартеру сложно прокручивать мотор, или же он вообще его не крутит. При каждом техническом обслуживании или ремонте, специалисты рекомендуют менять все втулки.

СтартерВажной частью конструкции стартера есть щетки и если они сильно стираются – устройство точно не будет работать. Поэтому, при разборке стартера, обязательно уделите им внимание, и если осмотр подтвердит предварительный диагноз, то лучше заменить сломанные детали новыми. Восстановить такие щетки очень сложно (требуется очень сильный паяльник), поэтому проще купить новый блок. Обратите внимание! Внутри блока щеток находится пластмассовая втулка, при помощи которой щетки держаться в сжатом состоянии. Ее ни в коем случае нельзя вытягивать, иначе Вы осложните последующую процедуру одевания блока на якорь.

Теперь перейдем к осмотру ротора (якоря) стартера. Если в его пазах Вы заметили грязь или какой-либо другой мусор, их можно прочистить при помощи пилки по металлу или плоской тонкой отвертки. Прилегающую к щеткам поверхность лучше зачистить и выровнять мелкой наждачной бумагой. После того как все указанный этапы работы уже позади, соберите стартер в обратной последовательности и проверьте его работоспособность: работает – значит устанавливаем обратно на транспортное средство.

В процессе обратной сборки стартера, не забудьте обработать смазочным материалом все его подвижные части (редуктор, втулки). Помните! Для того, что бы стартер не вышел из строя в самый неподходящий для Вас момент, необходимо хотя бы раз в год проводить его технический осмотр с последующим обслуживанием. Техобслуживание состоит из всех вышеперечисленных мероприятий, после проведения которых, возрастает мощность стартера и снижается количество потребляемого для работы тока. В результате, существенно облегчается запуск двигателя в холодное время года.
