Втягивающее реле стартера - как оно работает

13066

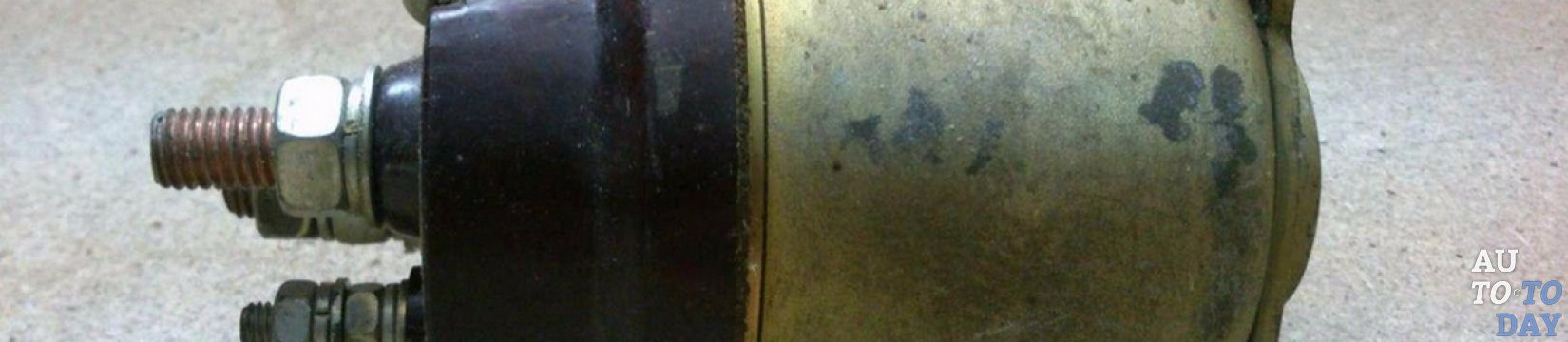

Втягивающее реле стартера Доброго времени суток, уважаемые читатели! В жизни каждого водителя бывали моменты, когда автомобиль отказывался работать и сдвинуть его с места можно было только с применением физической силы. Причин этого явления насчитывают множество, но что бы точно узнать в чем дело нужно провести диагностику транспортного средства. Если Ваш автомобиль не реагирует на запуск, в первую очередь следует проверить исправность электропроводки, аккумулятора и если с ними все хорошо, то вполне реально найти поломку в работе стартера.

Наиболее уязвимое место этой детали — втягивающее реле, о принципе работы которого знают немногие. Этот довольно маленький узел оказывает огромное влияние на начало работы мотора и в случае выхода из строя отдельных его составляющих, машина окажется полностью «парализована». Поэтому, в данной статье мы расскажем об особенностях работы втягивающего реле, возможных поломках и способах их устранения.

1. Функции втягивающего (тягового) реле стартера

Реле стартера Прежде чем начать обсуждение темы, стоит понимать о чем конкретно пойдет речь. Дело в том, что в конструкцию стартера входят два реле, отвечающих за его работу. Первое обеспечивает его включение и находится в моторном отсеке (в зависимости от модели автомобиля может либо монтироваться в общий блок реле, либо находиться в отдельном корпусе), а второе (тяговое реле) устанавливается на стартере и выполняет следующие функции:

- при запуске двигателя, синхронизирует работу узлов (цепей) стартера;

- способствует перераспределению электроэнергии между мотором стартера и электромагнитом реле;

- подводит шестерни бендикса к зубцам венца маховика, а после старта — возвращает ее на прежнее место. Эту функцию, многие автолюбители, считают основной в работе данного устройства.

Практически во всей автомобильной литературе, описанное устройство называется «тяговым реле стартера», однако, в народе его называют еще «втягивающим», имея ввиду туже самую деталь. Первым человеком, изобревшим втягивающий механизм, в далеком 1912 году, стал Чарльз Кеттеринг, один из основателей, популярной и в наши дни, фирмы Delco.

Положение реле Именно благодаря ему, в то же время, с конвейера сошел первый автомобиль оборудованный таким устройством и, соответственно, электрической системой зажигания. Подобное нововведение, при запуске транспортного средства, позволило отказаться от использования специальной ручки (кривого стартера), которая помещался в шкив коленчатого вала и требовала немалых усилий для запуска двигателя.

Для того, что бы мотор начал работать (запустился), нужно обеспечить вращение коленвала ровно до того момента, пока в камерах сгорания не начнет воспламенятся горючая смесь. Если двигатель исправен, то на это действие затрачивается всего несколько секунд времени. Соответственно, в случае неисправной работы любой из частей стартера, отвечающего за вращение коленчатого вала, последний не будет двигаться, а в камерах сгорания не начнет гореть топливо и автомобиль никуда не поедет. Более конкретно, о принципе работы тягового реле стартера, а также возможных поломках этого устройства мы Вам дальше и расскажем.

2. Конструкция и система работы втягивающего реле

Данное устройство имеет относительно несложную конструкцию и включает в себя следующие детали: корпус, контакты реле, контактный диск, магнит с втягивающей и удерживающей обмоткой, сердечник (якорь), имеющий шток реле стартера и шток привода его вилки, возвратные пружины.

Втягивающее реле стартера Основная часть этого реле — втягивающая катушка цилиндрической формы (образует электромагнит), внутри которой размещается подвижный якорь (сердечник), а сверху наматываются витки удерживающей катушки. С одной стороны сердечника размещен выходящий за габариты корпуса шток, который толкает вилку стартера и имеет на конце отверстие или перекладину (в зависимости от модели автомобиля). С другой стороны — находится шток, на конце которого находится контактный диск реле стартера. Корпус втягивающего реле представляет собой чашку с изоляционного материала, в которую вдавлены два контакта с нарезанной резьбой (к ней, гайками крепятся клеммы). Обычно, между контактами, на внешней части крышки, расположен бортик, который не допускает короткого замыкания. Сама крышка, с помощью винтов, так крепится к торцу реле, что его контакты выходят напротив контактного диска, размещенного на штоке сердечника.

Тяговое реле стартера прочно соединяется со стартером и располагается над ним. В случае необходимости, его довольно просто можно снять, но перед этим придется демонтировать сам стартер. В основном, все производители такой детали предлагают ее в двух вариантах: разборном (подлежит диагностике и ремонту) и не разборном, которое при поломке придется полностью заменить.

Реле Весь процесс работы втягивающего реле стартера проходит следующим образом. Замыкание контактов в замке зажигания, приводит к срабатыванию реле стартера (обычное, размещено в монтажном блоке), которое, в свою очередь, от аккумулятора посылает напряжение на втягивающую обмотку. Таким образом, создается магнитное поле, под действием которого якорь попадает во внутрь обмотки, выполняя при этом сразу несколько действий: с одной стороны, с помощью штока заставляет вилку стартера начать движение и сдвинуть обгонную муфту (бендикс), способствуя зацеплению шестерни стартера с венцом маховика, а с другой, помогает закрепленному на штоке диску, замкнуть контакты втягивающего реле стартера.

Таким образом, в процессе движения якоря, стартер соединяется с маховиком и сразу же подключается к аккумулятору. После этого, по мотору стартера проходит ток и он начинает двигаться, а через несколько секунд запускается двигатель автомобиля.

Когда стартер включается, втягивающая катушка отключается и ток переходит на удерживающую катушку, одна из функций которой состоит в удержании крайнего положения якоря. Использование такой катушки способствует снижению мощности, потребляемой втягивающем реле, так как на сдерживание якоря затрачивается намного меньше энергии, чем нужно было бы для его втягивания. В результате, общие затраты заряда аккумуляторной батареи, при пуске двигателя, значительно снижаются.

После того, как двигатель машины запустился (для этого используется ключ зажигания), цепь стартера разрывается, обмотка тягового реле обесточивается и благодаря действию пружины якорь возвращается в начальное положение, а следом за ним бендикс и контактный диск отводятся от контактов реле стартера. Последний одновременно отсоединяется от маховика мотора и отключается от аккумулятора. Все последующее время эксплуатации транспортного средства, втягивающее реле стартера, да и он сам, никак не участвуют в работе силового агрегата автомобиля.

3. Диагностика и ремонт устройства

Втягивающее реле Втягивающее реле стартера имеет довольно простую конструкцию и, обычно, отличается долговечностью. Но не смотря на это, из-за частых больших нагрузок на данный узел и учитывая работу реле стартера с высоким напряжением (может достигать несколько сотен ампер) в работе втягивающего реле периодически возникают проблемы, обусловленные появлением характерных неисправностей. Чаще всего, они выражаются в следующем:

- силовые контакты реле стартера, со стороны контактного диска могут подгорать;

- втягивающая или удерживающая обмотка, время от времени, способна обрываться;

- деформирование возвратной пружины;

- короткое замыкание в обмотках;

- прочие механические повреждения в отдельных деталях втягивающего реле.

Однако, прежде чем сделать окончательный вывод о существовании поломки и планировать ремонт, следует провести полную диагностику реле. Тут важно помнить, что действует данная деталь как электромагнит: после того как на обмотки стартера подается напряжение, реле начинает притягивать к себе вилку стартера, которая подвигает бендикс, тем самым способствуя его сцеплению с маховиком. При выполнении таких действий происходит замыкание всех контактов, подающих напряжение на обмотки. В случае сбоя, хотя бы в одной части этого процесса, автомобиль не заведется. Что бы определить место неисправности, в первую очередь, следует руководствоваться внешними ее проявлениями.

Втягивающее реле стартера Если стартер не крутит , то тут возможны два варианты: либо втягивающее реле срабатывает, но стартер не вращается, либо втягивающее реле и стартер вовсе не работают. Срабатывание реле определяют по характерному щелчку, который появляется в момент втягивания якоря вовнутрь. Если повернув ключ, Вы его услышали, то реле исправное, а если нет — значит оно не работает или же на него не поступает ток.

В случае, когда втягивающее реле работает, но стартер не крутит, причина может крыться в подгорании силовых контактов реле. Так это или нет, Вы можете проверить с помощью любого металлического предмета (например, отвертки), замкнув им выступающие части контактов. Если после этого, стартер начинает вращаться — значит проблема действительно подгоревших контактах, а если нет, то скорее всего причина в самом стартере.

Бывает, что одновременно и стартер, и реле не работают. Причины, в этом случае, могут быть как внешними, так и внутренними (например, обрыв цепи включения, неисправность замка зажигания, обрыв обмотки втягивающего реле, когда катушка теряет контакт с «массой» и т.д.).

Если втягивающее реле работает, но при этом слышен стук или дребезг, значит причина проблемы в плохом контакте обмотки(ок) с «массой». Проверить их не сложно, для этого всего лишь нужно измерить сопротивление с помощью омметра. Как правило, сопротивление втягивающей обмотки составляет примерно 0,55 Ом, в то время как удерживающей — 0,75 Ом. Сопротивление, меньше этих показателей, говорит о наличии короткого замыкания внутри обмотки, а слишком большое — о ее плохом контакте с массой или клеммами.

Реле Если Вы заподозрили, в какой-то из обмоток обрыв, проверить эту догадку можно воспользовавшись пробником из батарейки или лампочки: если подключив лампочку к обмотке она горит — все нормально, а если нет, значит имеется обрыв. Недостатком этого способа является отсутствие возможности определения короткого замыкания, так как незначительная разница в сопротивлении, практически никак не влияет на яркость свечения лампочки.

Обнаружив поломку, втягивающее реле можно либо отремонтировать, либо заменить. Однако, здесь ключевую роль играет вид его конструкции: если в транспортном средстве установлено не разборное реле, то помочь Вам сможет лишь покупка и установка новой детали, а если его можно разобрать, то вполне реально устранить проблему самостоятельно. Для этого, прежде всего, нужно демонтировать реле со стартера и разобрать, в отдельных случаях придется отпаять выводы обмоток. Далее стоит проверить все его контакты, в случае обгорания — зачистить до блеска с помощью наждачной бумаги. Если Вы увидели отпавшие от корпуса выводы обмоток, стоит припаять их обратно. Кроме этого, можно заменить отдельные изношенные части втягивающего реле.

После проведения такого нехитрого ремонта, деталь сможет исправно прослужить еще несколько лет, правда, намного проще купить новое реле и не играться со старым, тем более, что стоит оно не так уж и дорого.
