Матричные фары что это, из чего они состоят и как работают

30 Августа 2016

Матричные фары Немецкое качество ценится во всем – от продуктов питания до высоких технологий. Не обошло оно стороной и автомобилестроение. Но немцы, как всегда, не стремятся останавливаться на достигнутом. Так, в 2013 году на автомобильном рынке появился флагман концерна Audi – модель автомобиля А8, оснащенная уникальными матричными фарами со специальными возможностями. Сегодня такой тип фар пытаются перенять и другие концерны, однако, прежде чем начать их хвалить, давайте более подробно разберемся, стоит ли отдавать деньги за такое удовольствие как матричное освещение автомобиля?

Матричные светодиоды – в чем заключается особенность новшества в автомобильном освещении?

На автомобильных формах все чаще можно встретить вопросы, что такое матричные фары и в чем заключаются их особенности. На сегодняшний день матричные фары по достоинству принято считать уникальным достижением, поскольку его разработчикам удалось объединить в одной конструкции целый ряд необходимых при движении моделей:

• Свет дальних фар.

• Свет ближних фар.

• Дневные ходовые огни.

• Габаритные огни и динамические поворотники.

• Воздуховод с вентилятором.

• Блок управления работой фар.

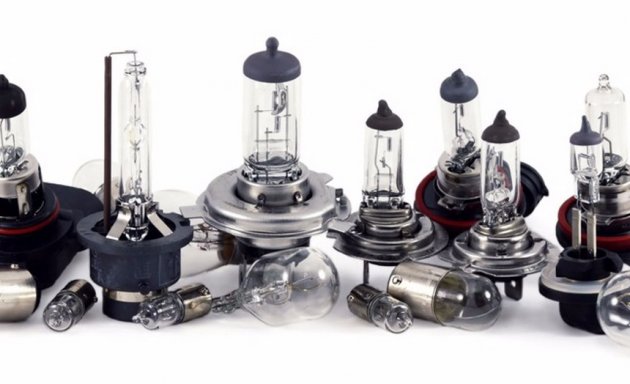

Полезно знать! Автомобильные лампы накаливания имеют собственную маркировку: С – ближний свет; R – дальний свет; СR – двухрежимный, с возможностью переключения с ближнего на дальний и наоборот.

И все это обрамлено в привлекательном дизайне обычных автомобильных фар. Таким образом, разработчикам удалось сделать одновременный шаг в дизайне и в безопасности своего нового автомобиля. Но главная особенность этих фар заключается в наличии дополнительных датчиков, которые улавливают информацию о погодных условиях, приближающихся автомобилях и пешеходах, передают ее на блок управления фарами, в результате чего свет автоматически выстраивается под нужный угол и дает необходимую интенсивность.

Свет матричных фар

Из каких элементов состоит матричное освещение автомобиля?

Основные элементы матричных фар – это модули дальнего и ближнего света, с конструкционными особенностями которых мы хотим вас познакомить более подробно.

1. Модуль дальнего света представляет собой набор из 25 светодиодов. Все светодиоды разделены на 5 групп по 5. При этом каждая группа образует специальную матрицу, которая оснащается отдельным отражателем и радиатором, способствующим их охлаждению. Благодаря такому расположению матрицы могут воспроизводить любую мощность и интенсивность света, по необходимости меняя даже его направленность. При необходимости модель дальнего света можно вмонтировать в обычный автомобиль по стандартной схеме.

2. Модуль ближнего света состоит из 30 светодиодов, которые также разделены на несколько сегментов. Для максимально быстрого и эффективного охлаждения модуль оснащен воздуховодом и вентилятором. Размещается модуль внизу основной фары, вместе с модулем дневных ходовых огней, габаритных огней и динамических поворотников.

Таким образом, матричные фары состоят из большого количества модулей, которые очень грамотно объединены в одной фаре и, благодаря специальному программному обеспечению, способны функционировать практически без вмешательства человека.

Интересно знать! Противотуманные фары могут иметь либо белый, либо специальный желтый цвет. Однако на обеих фарах должны стоять лампы одинакового света.

В чем заключаются конструктивные особенности матричных фар?

Матричные фары Итак, большое количество модулей в матричном освещении помещаются в одну фару, которая представляет собой привычный пластмассовый корпус. Благодаря этому обеспечивается также надежная защита светодиодов от внешних повреждений и попадания влаги. Внешняя сторона фары представлена прозрачным рассеивателем, благодаря которому свет от диодов подается максимально точно и не заламывается.

В отношении конструктивных особенностей матричных фар необходимо отдельно остановиться на системе их управления. Кроме блока управления, о котором мы уже вспоминали, такие фары оснащаются входными устройствами (датчиками) и исполнительными приборами. К входным устройствам, которые устанавливаются на автомобиль вместе с фарами, относятся:

1. Камера, благодаря которой фиксируется положение всех остальных автомобилей на дороге: примерная скорость их движения, близость и направление. К примеру, если по свету фар камера определяет приближение встречного автомобиля, блок управления тут же отключит только те диоды, которые непосредственно направляются на встречный автомобиль. Основной же свет останется таким же интенсивным, но слепить встречного водителя уже не будет. При этом матричная фара может одновременно фиксировать и реагировать на движение 8 автомобилей.

2. Система навигации, которая передает на фары особенности рельефа местности, по которой движется автомобиль. Речь идет о поворотах, подъемах и спусках, перед которыми фары автоматически меняют интенсивность своего света.

Матричные фары 3. Набор датчиков, который делает матричные фары максимально функциональными. Стандартный комплект состоит сразу из 5 датчиков:

• датчик дождя;

• датчик угла поворота рулевого колеса;

• датчик скорости движения;

• датчик освещения;

• датчик дорожного просвета.

Со всех этих приборов информация подается на ЭБУ матричных фар, где она перерабатывается, и компьютер принимает решение о включении или выключении освещения.

Важно! В матричных фарах отсутствует система поворотных механизмов, которые свойственны ксеноновым фарам. Интенсивность и направленность освещения меняется благодаря наличию разных моделей и блоков диодов.

Перечень функций, которые явно отличат матричные светодиоды от всех остальных

Матричные фары Чего мы ожидаем от обычных автомобильных фар? Способности освещать дорожное полотно на разном расстоянии, то есть просто переключаться с дальнего на ближний свет. Ну и еще нелишними бывают противотуманки, а также дополнительные габариты – аварийки и поворотники. Но если речь идет о матричном освещении автомобиля, то здесь водитель может получить в разы больше дополнительных функций.

Особенности полисегментального дальнего света

Особенность данного типа освещения заключается в возможности не выключать дальний свет даже при активном движении встречного транспорта. Возможно это благодаря наличию камеры, которая определяет точное расположение встречного автомобиля и меняет направленность света, не снижая его интенсивности.

Дальний свет для автомагистрали

В этом случае активизируется навигационная система, которая способна передавать на блок управления информацию, что автомобиль выехал на автомагистраль. В таком случае пучок света не будет рассеиваться по дорожному полотну, а сузит свой конус. Такое освещение является идеальным для магистралей, обеспечивая максимальную видимость и безопасность.

Как работает ближний свет матричных фар?

Ближний свет матричных фар в целом ничем не отличается от обычного ближнего света, поскольку также имеет ассиметричную форму. То есть, при активации ближнего света диоды направляются не на основную часть дороги перед авто, а больше на обочины.

Статическое адаптивное освещение

Матричные фары Данный вид освещения необходим для того, чтобы при выполнении поворота дополнительно освещать пространство перед автомобилем и по его бокам. Специально для выполнения функции статического адаптивного освещения в матричных фарах присутствует три диода, которые включаются одновременно с поворотом рулевого колеса и активацией поворотников.

Функция освещения перекрестков

Речь идет об адаптивном освещении, которое активируется непосредственно перед перекрестками и предоставляет водителю наиболее подходящее освещение дорожного полотна. Система работает благодаря информации, полученной от навигационной системы.

Всепогодное освещение, эффективное даже в снегопад

Нередко во время сильного дождя или снегопада водителя могут заслепить фары собственного автомобиля. Специально для того, чтобы предотвращать возникновение подобной ситуации, матричные фары были оснащены всепогодным освещением. В салоне автомобиля присутствует специальная кнопка, при активации которой интенсивность ближнего света максимально снижается, но одновременно с этим в обеих фарах включаются статистические адаптивные диоды.

Подсвечивание пешеходов на перекрестках

Благодаря системе ночного видения, фары способны не только дополнительно подсвечивать пешеходов и животных, но и сигнализировать им о приближении автомобиля троекратным миганием. Подобное также полезно и водителя, который может отвлечься и не увидеть пешехода. Таким образом, данная функция является очень полезной в качестве способа предотвращения аварий на дорогах.

Подсвечивание пешеходов Динамическое адаптивное освещение

Оно возможно благодаря наличию навигационной системы, которая передает на блок управления информацию об особенностях дорожного полотна. Заключается же динамическое адаптационное освещение в том, что при выезде на поворот поворотники могут включиться еще до того момента, как водитель повернет руль. Помимо того, что матричные фары снимают с водителя обязанность включать поворотники, делая управление автомобилем максимально комфортным, это еще и повышает безопасность движения на дороге.

Это интересно! В европейских, азиатских и большинстве африканских стран и Австралии сигнал поворота должен иметь оранжевый цвет. Но вот в Америке он может быть также красным.

Динамические поворотники – главное достоинство матричных фар

Динамические поворотники Данное устройство является уникальным в своем роде и позволяет направлять свет фар по направлению поворота, который осуществляется на автомобиле. Для этого 30 светодиодов ближнего света включаются не одновременно, а постепенно, как бы друг за другом, с периодичностью включения в 150Мс. Благодаря этому водитель не будет отвлекаться на неосвещенные участки дорог и будет видеть только то дорожное полотно, по которому ему в данный момент предстоит проехать. Динамические поворотники, в первую очередь, выполняют информативную функцию.

Так ли хорошо матричное освещение автомобиля: немного о недостатках

Да, матричные фары – это революция в автомобильном освещении. Они имеют примерно миллиард возможных комбинаций освещения дорожного покрытия, делают движение максимально комфортным и безопасным, снимают с водителя обязанность включать и выключать свет и габариты. По сути, это идеальный вариант для любого автомобиля.

Однако есть у матричного освещения автомобиля и один недостаток – его стоимость. Как мы отмечали выше, такое освещение состоит из большого количества дополнительных элементов, начиная с электронного блока управления и заканчивая видеокамерами для фиксации движения транспорта на дороге. Даже если при покупке автомобиля с подобной системой освещения вы не задумываетесь о том, сколько переплачиваете, то если придется осуществлять замену случайно разбитой матричной фары – можно столкнуться с некоторыми трудностями. При этом сложность может заключаться не столько в переустановке, сколько в поиске необходимых фар, поскольку они на сегодняшний день еще не так сильно распространены в нашей стране.

Матричное освещение автомобиля показало себя только с самой лучшей стороны. Если не принимать во внимание его стоимость и поставить на первое место собственную безопасность и безопасность других участников дорожного движения, то предпочтение стоит отдавать именно матричным фарам. Вероятнее всего, в скором времени и другие автоконцерны начнут использовать эту технологию.
