Что такое цоколь лампы?

3026

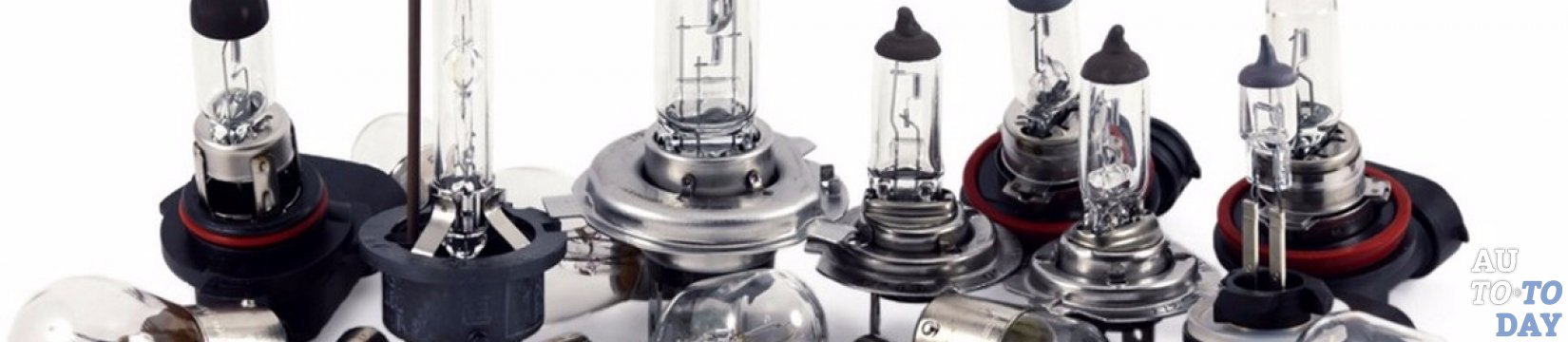

Лампа Современные модели транспортных средств имеют в своём составе несметное количество разных ламп. Лампы используются как для освещения внутреннего пространства автомобильного салона, так и для освещения автомобиля снаружи. В общей сложности количество ламп в одном транспортном средстве достигает сотни. И все эти лампы различаются по своим электрическим свойствам, размерам и присоединительным цоколям.

1. Виды и типы цоколей автомобильных ламп.

Цоколь лампы – это один из самых важных элементов любой лампочки, который необходим для выполнения таких функций:

1. Удержания лампы в ламповом патроне.

2. Передачи электрического тока от электропроводки к нити накаливания лампы.

3. Герметизации ламповой колбы от воздействия внешних факторов.

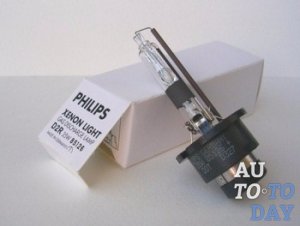

Типы ламп Что касается функции герметизации колбы, то она не актуальна для лампочек без колбы, например, для светодиодных. А вот для обычных ламп накаливания, галогеновых ламп, ксеноновых и других видов ламп с колбами крайне важно обеспечить герметичность соединения для того, чтобы инертный газ не утёк, а воздух не попал в колбу. Нарушение герметичности чревато выходом лампы из строя. Цоколи ламп производят из металла или из керамики. Внутри цоколя располагаются элементы лампы (электроды, нити накаливания), а снаружи – его контакты.

В любом осветительном приборе установлен определённый ламповый патрон. В этот патрон можно закрутить исключительно лампу с нужным типом цоколя, так что во время выбора и покупки ламп обращайте внимание на патрон в осветительном приборе. Помимо типа цоколя, также стоит учитывать допустимую мощность лампы в светильнике, подходящие габаритные размеры лампы, особенности подключения осветительного прибора к электросети.

Существуют такие типы цоколей ламп:

1. Резьбовые (винтовые).

2. Штырьковые.

3. Фокусирующие штифтовые.

4. Специальные.

Лампы Резьбовые цоколи крепятся к патрону при помощи нанесённой на них резьбы. Это самый распространённый тип цоколей, который был изобретён ещё Эдисоном. Штырьковые цоколи имеется на винтовая резьба, а штыревая система соединения лампы с патроном. Лампы с фокусирующим штифтовым цоколем и со специальными цоколями встречаются крайне редко в повседневной жизни. Сложность с подобным типом цоколей в том, что найти их в можно отнюдь не во всех магазинах и порой приходиться даже заказывать из-за границы.

На каждом ламповом цоколе нанесено обозначение его типа и вида. Буква обозначает тип цоколя, а цифра – вид цоколя. Подробнее об обозначениях дальше. Виды цоколей ламп различаются по их размерам.

2. Размеры цоколей ламп

Размеры цоколей ламп определяются по их диаметру. Диаметр цоколя указывается на маркировке. Это цифра, которая идёт после буквенного обозначения типа цоколя. Иногда цифра может указывать расстояние между контактами на цоколе. В таком случае, размеры цоколей определяются расстоянием между его контактами.

Например, если на цоколь нанесено обозначение E27, это значит, что его диаметр равен 27 мм. А если цоколь обозначен как G13, то его диаметр равен 13 мм. И так далее.

Популярные размеры цоколей лампы:

1. Диаметр 5 мм – микроцоколь.

2. Диаметр 10 мм – цоколь миниатюрных размеров.

3. Диаметр 17 мм – цоколь маленьких размеров.

4. Диаметр 27 мм – цоколь средних размеров.

5. Диаметр 53 мм – цоколь больших размеров.

3. Примеры популярных обозначений на цоколях автомобильных ламп.

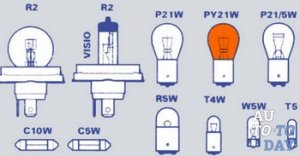

Автомобильные лампы В начале развития автомобилестроения обозначение цоколей ламп было случайным, и каждый производитель делал собственное обозначение. Но подобная практика оказалась крайне неудобной, так как количество видов ламп стремилось к бесконечности. Это и стало причиной возникновения стандартной маркировки.

Любая лампа должна иметь соответствующую ей маркировку. Существует несколько способов маркировки автомобильных ламп, что может ввести в заблуждение неопытного водителя. Если уж на то пошло, то не только водителя, а любого человека, который использует лампы в своём быту. А это – почти каждый (ну кто сейчас не использует ламп?).

Согласно ГОСТу, автомобильные лампы маркируются таким образом:

1. А – автомобильная лампа.

2. АС – софитовая автомобильная лампа.

3. АМН – миниатюрная автомобильная лампа.

4. АКГ – кварцево-галогеновая автомобильная лампа.

После буквенного блока на корпусе лампы идут цифры, обозначающие её мощность, номер разработки. Но вот недостатком данной маркировки является отсутствие конкретного обозначения типа лампы, её точных размеров, каких-то особенностей.

Намного чаще можно встретить на рынке лампочки с обозначением по единственному европейскому стандарту ЕСЕ. Согласно этому стандарту для маркировки автомобильных ламп используются следующие обозначения:

1. R – лампа, у которой диаметр цоколя составляет 15 мм, а диаметр колбы – 19 мм (например, R15W).

2. R2 – лампа, у которой диаметр колбы достигает 40 мм (например, R240W); сейчас почти не используется.

3. T – цокольная лампа миниатюрная (например, T6W).

4. P – лампа, у которой диаметр цоколя составляет 15 мм, а диаметр колбы – не больше 26,5 мм (например, P25W).

5. H – лампа галогенового типа (например, H4W).

6. W – лампа, у которой стеклянный цоколь (например, W7W).

7. Y – это обозначение указывает на то, что колба лампы имеет оранжевый цвет (например, HY10W).

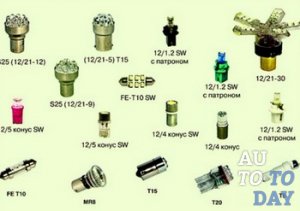

Лампы автомобильные Помимо обозначения типа лампы, на неё также наноситься дополнительная маркировка, в зависимости от типа присоединительного цоколя. Зачем же нужны разные присоединительные цоколи для ламп? Это предотвращает их установку в те патроны, которые для них не предназначаются.

Итак, рассмотрим каким образом делают обозначение на цоколях ламп:

1. BA – это значит, что в лампе использованы цоколи штифтового типа, и эти штифты имеют параллельное расположение.

2. P – это значит, что в лампе установлен фланцевый тип цоколя.

3. BAZ – это значит, что в лампе использован штифтовый цоколь, но его штифты смещены по высоте и по радиусу.

4. BAY – так тоже обозначаются штифтовые модели цоколей, но в них один штифт имеет отличия по высоте.

5. E – эта буква значит, что у цоколя резьбовая поверхность.

6. SV – так обозначается софитная лампочка с двумя цоколями из противоположных сторон.

7. W – значит, что цоколь лампы стеклянный.

8. G – значит, что в лампе установлен штырьковой тип цоколя.

9. T – значит, что в лампе установлен телефонный тип цоколя.

10. K – значит, что в лампе установлен кабельный тип цоколя.

В маркировке также бывает зашифровано количество контактов у цоколя, которое обозначается маленькими буквами таким образом:

- s – цоколь имеет один контакт.

- d – цоколь имеет два контакта.

- t – цоколь имеет три контакта.

- q – цоколь имеет четыре контакта.

- p – цоколь имеет пять контактов.

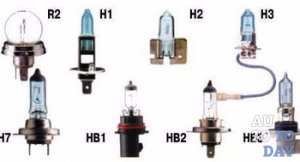

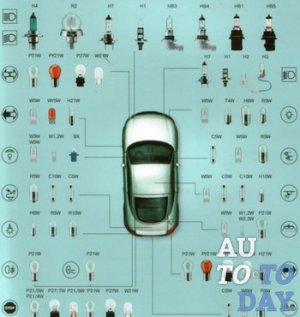

Лампы Такое обилие обозначений лампочек и их цоколей может ввести в заблуждение даже самых опытных водителей. Именно поэтому приведём несколько популярных обозначений на цоколях лампочек для транспортных средств.

1. P32d-2 – обозначение лампы ближнего света в четырёхфакторной системе.

2. P20d – обозначение лампы дальнего света.

3. BA15s – обозначение ламп задних и передних габаритных фонарей.

4. BAY15d – обозначение лампы заднего стоп-сигнала.

5. SV8,5 – обозначение лампы подсветки номерного знака и лампы заднего хода.

6. PK22s – обозначение противотуманной лампы переднего фонаря.

Если вам сложно запомнить все эти обозначения и тонкости маркировки автомобильных лампочек, есть одна хитрость. Если в вашем автомобиле перегорела лампа, то просто выкрутите её и идите с ней в магазин автозапчастей. Консультант без проблем подберёт необходимый экземпляр. А вот при заказе в интернет-магазинах следует быть очень внимательно и тщательно сверять маркировку.
