Как работает распределенный впрыск топлива?

4282

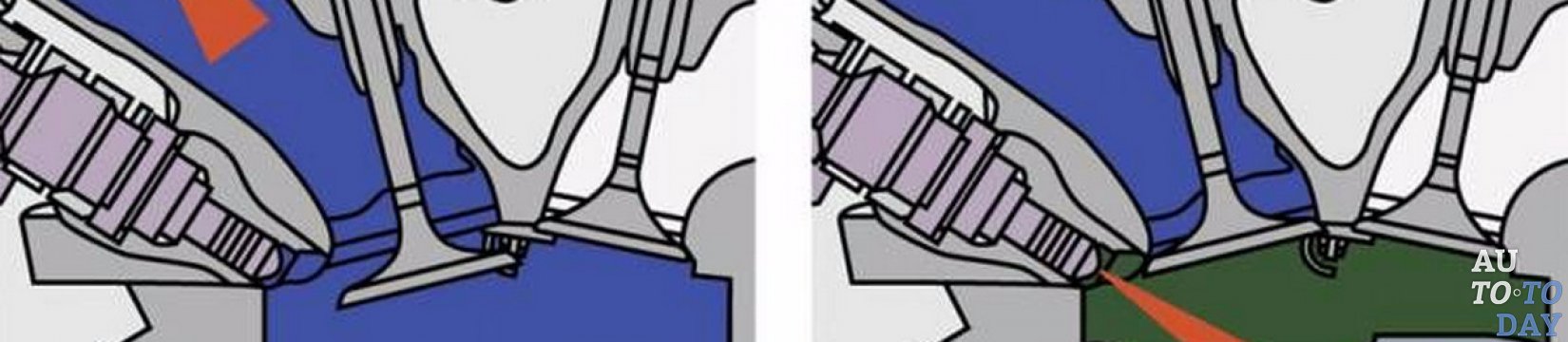

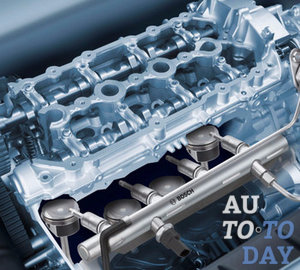

Впрыск топлива На сегодня, распределённый впрыск топлива стал своеобразной «оппозицией» к непосредственному впрыску, когда подача топлива производится прямо в цилиндры двигателя. История возникновения данной системы довольно «прозаична». Изобретателем первого в истории приспособления, которое по своей природе напоминало современную систему распределенного впрыска топлива, в конце XIX века стал английский инженер Герберт Стюарт, который стал использовать его для своих двигателей.

Его последователями стали Роберт Бош и Клесси Камминс, которые в дальнейшем взялись за развитие и усовершенствование данной конструкции. Успех не заставил себя ждать, и уже в двадцатые годы вышеупомянутая система стала массово применяться в топливной системе дизельных двигателей.

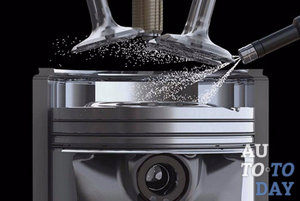

Впрыск топлива Уже в 1916 году мир увидела первая российская система впрыска для бензиновых авиационных двигателей, над разработкой которой поработали известные конструкторы Микулин и Стечкин. В 1925 году уже довольно известная система распределенного впрыска впервые нашла применение на двигателе, который стал изобретением инженера из Швеции Йонаса Хессельмана. Согласно идее Хессельмана, впрыск топлива должен был осуществляться в каждый цилиндр ближе к концу такта сжатия, для того чтобы процесс воспламенения происходил уже непосредственно перед стартом движения поршня вниз. Как правило, запускался двигатель Хессельмана на бензине, а затем во время работы пользовался керосином или дизелем.

В 1940 году итальянская фирма Caproni-Fuscaldo укомплектовала своей разработанной системой распределенного впрыска, которая управлялась электроникой, гоночный автомобиль Alfa Romeo 6C2500 (шестицилиндровый двигатель был укомплектован индивидуальными форсунками).

После этого все больше и больше автомобилей стали сходить с конвейеров с новым «обмундированием». На сегодня большинство автомобилистов отдают предпочтение распределенному впрыску топлива, так как он дешевле обходится, прост в эксплуатации, и возиться с ним, как с непосредственным впрыском топлива, вы уж точно не будете… Итак, давайте рассмотрим, по какому же принципу работает данная система, из каких механизмов она состоит и благодаря чему осуществляется управление распределенным впрыском топлива. Что ж, начнем…

1. Как работает система

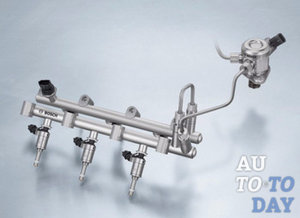

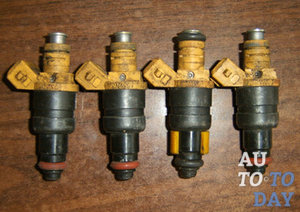

Форсунки Как известно каждому автолюбителю, система распределенного впрыска (как ее еще называют, многоточечная система впрыска) является одним из видов систем впрыска топлива, которые принято использовать в двигателях, работающих на бензине. Если говорить в целом, вся работа системы основывается на впрыске топлива в каждый отдельный цилиндр соответствующей отдельной форсункой.

Следовательно, исходя из принципа действия, все системы распределенного впрыска топлива условно разделяют на два вида: системы импульсного и непрерывного впрыска. Также, данная система в зависимости от вида управления может быть системой с механическим и электронным управлением.

Все системы распределенного впрыска топлива работают по такому принципу: вся подача воздуха способна регулироваться дроссельной заслонкой и, перед тем как разделяться на определенное количество потоков, она способна накапливаться в ресивере. Благодаря последнему, производится точное измерение массового расхода воздуха, исходя из того, что, как правило, мы вымериваем общий массовый расход или же давление в ресивере.

Для того чтобы предупредить недостачу воздуха в цилиндрах при значительном употреблении воздуха и сглаживание пульсаций на пуске, ресивер должен обладать достаточным объёмом. Как правило, установка форсунок осуществляется в канале, в непосредственной близости от впускных клапанов. Наиболее популярными и общепринятыми конструкциями распределенного впрыска топлива позиционируются системы KE-Jetronic, L-Jetronic и K-Jetronic. Фирма Bosch на сегодня является главным производителем систем впрыска.

Впрыск топлива Если говорить о системе распределенного впрыска K-Jetronic, то можно сказать, что она представляет собой механическую систему непрерывного впрыска топлива. О системе KЕ-Jetronic можно сказать, что она представляет собой механическую систему непрерывного впрыска топлива с электроуправлением. Система распределенного впрыска L-Jetronic являет собой систему импульсного впрыска с электроуправлением.

2. Из каких механизмов состоит система

Теперь давайте разбираться, из каких же механизмов состоит система распределенного впрыска топлива. Для начала стоит отметить, что вышеупомянутая система позиционируется как более современная и отличается от других систем установкой отдельной форсунки во впускном тракте каждого цилиндра. Данная форсунка, как мы уже говорили, способна в определенный момент впрыскивать дозированную порцию бензина на впускной клапан соответствующего цилиндра. Поступивший в цилиндр бензин, как правило, испаряется и перемешивается с воздухом, вследствие чего образовывает горючую смесь.

В конструкцию системы входит форсунка, которая является электромагнитным клапаном с нормированной производительностью. Главная задача форсунки в том, что она эксплуатируется для впрыска определенного количества топлива, вычисленного именно для определенного режима движения. Еще одним механизмом в системе распределенного впрыска топлива, который предназначается для нагнетания топлива в топливную рампу, является бензонасос.

Как правило, с помощью вакуумно-механического регулятора давления поддерживается давление в топливной рампе. В некоторых системах прослеживается совмещение регулятора давления топлива с бензонасосом.

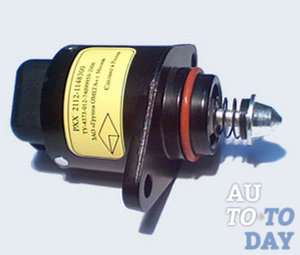

Регулятор холостого хода Также в систему входит и модуль зажигания, который является электроустройством управления искрообразованием. Сам по себе модуль зажигания включает в себя пару независимых каналов, используемых с целью розжига в цилиндрах смеси. Последние модификации отличаются расположением низковольтных элементов модуля зажигания в электронном блоке управления. Для того чтобы добиться высокого напряжения, как правило, используют либо выносную двухканальную катушку зажигания, либо катушку зажигания, которая располагается непосредственно на свече.

Следующим механизмом, без которого система попросту не обходится, является регулятор холостого хода. Функцией данного регулятора является поддержание установленных оборотов холостого хода. Что он собой представляет? Это шаговый двигатель, который в корпусе дроссельной заслонки осуществляет регулировку обводного канала воздуха. Вся его работа направлена на обеспечение двигателя воздухом, который крайне необходим последнему для того, чтобы поддерживать холостой ход в момент, когда дроссельная заслонка закрыта.

Также в конструкцию системы распределенного впрыска топлива входит и вентилятор системы охлаждения. Он, в свою очередь, способен руководствоваться электронным блоком управления, благодаря поступлениям сигналов от датчика температуры охлаждающей жидкости. Как правило, средняя разница между включением и выключением должна составлять от 4 до 5°С.

Еще одним не менее важным механизмом, который входит в конструкцию системы является сигнал расхода топлива. Как правило, он поступает на маршрутный компьютер в размере 16000 импульсов на 1 расчетный литр израсходованного топлива.

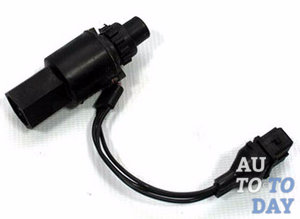

Датчик скорости Конечно же, все эти данные являются приблизительными, так как их расчет производится, базируясь на суммарном времени открытия форсунок и учитывая некоторый эмпирический коэффициент, который крайне необходим в плане компенсации всех неточностей в измерении. На практике, данные неточности вызваны работой форсунок в нелинейном участке диапазона, также асинхронной топливоподачей и иными менее значительными факторами.

Завершает ряд важных составляющих системы распределенного впрыска топлива адсорбер, который, в свою очередь, рассматривается как элемент замкнутой цепи рециркуляции паров бензина. Интересным является тот факт, что, исходя из норм Евро-2, контакт вентиляции бензобака с атмосферой не предусматривается, а все пары бензина должны собираться (адсорбироваться) и посылаться в цилиндры на дожиг при продувке.

Итак, после того как мы разобрались в том, из каких же механизмов состоит система распределенного впрыска топлива, мы постепенно добрались и до управления самой системой. Что ж, давайте разбираться…

3. Управление системой

В современных автомобилях управление системой впрыска топлива осуществляется компьютером, который в автомобильной терминологии носит название электронный блок управления двигателем. Весь принцип работы непосредственно электронного блока управления заключается в вычислении оптимального момента для открытия топливных форсунок и времени, в период которого они должны оставаться в открытом состоянии. Для этих целей он пользуется показаниями различных датчиков, о которых речь пойдет ниже.

Итак, важно знать, что по стандарту, система насчитывает девять датчиков, но для того чтобы электронный блок управления двигателем исправно функционировал, наличие всех датчиков совсем не обязательно. Как правило, большинство комплектаций главным образом зависят от норм токсичности и системы впрыска.

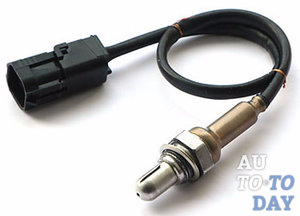

Датчик кислорода Одним из наиболее важных показателей является датчик массового расхода воздуха. Для чего он нужен в системе и по какому принципу он работает? Как правило, данный датчик осуществляет определение массового расхода воздуха, который поступает в двигатель. В его обязанности входит расчет циклового наполнения цилиндров. С помощью этого датчика производится измерение массового расхода воздуха, который потом пересчитывается программой в цилиндровое цикловое наполнение. В случае выхода датчика из строя происходит игнорирование всех его показаний, и расчет осуществляется непосредственно по аварийным таблицам.

Кроме вышеупомянутого датчика, в момент определения количества топлива, компьютер, как правило, использует данные по температуре всасываемого воздуха, по температуре двигателя, а также угла открытия дроссельной заслонки, динамике ее открытия и скорости, с которой вращается коленчатый вал.

Давайте рассмотрим каждый из датчиков более подробно. Итак, если брать во внимание датчик кислорода (ДК), можно сказать, что он эксплуатируется для расчета содержания О2 в отработанных газах. Как правило, данный датчик используют исключительно в системах с катализатором под нормы токсичности Евро-2 и Евро-3, причем в Евро-3 используют пару датчиков кислорода (один из них находится до катализатора, а один - после него).

Следующим датчиком, который считывает положение коленвала, а также частоту его вращения, является датчик положения коленвала (ДПКВ). Главной задачей для этого рода датчика является общая синхронизация всей системы, расчет в определенные моменты времени оборотов двигателя и положения коленвала. Важно учитывать тот факт, что датчик положения коленвала является полярным датчиком. Это говорит о том, что при неверном включении откажется заводиться и сам двигатель.

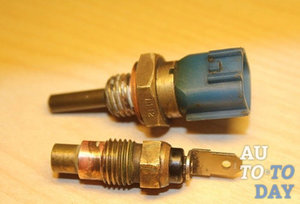

Датчик температуры охлаждающей жидкости Если же датчик выйдет из строя, остановится и вся работа системы. Этот датчик по своей природе является единственным «жизненно важным» устройством в системе, без которого автомобиль попросту не будет производить какого-либо движения. Чего не скажешь о других датчиках. Ведь при поломке любых других из них, все-таки можно будет кое-как добраться до центра технической поддержки своим ходом.

Также система не обходится и без датчика температуры охлаждающей жидкости (ДТОЖ). Данный датчик следит за температурными показателями охлаждающей жидкости. Главной его задачей является определение коррекции топливоподачи и зажигания по температуре, а также управление электровентилятором.

Во время поломки вышеупомянутого датчика, как и в случае с датчиком массового расхода топлива, все показания игнорируются, а температурные показатели берутся из таблицы в зависимости от времени работы двигателя. Важно учитывать, что сигнал от ДТОЖ поступает исключительно на электронный блок управления. Для того чтобы произвести индикацию на панель, принято использовать совсем другой датчик.

Стоит упомянуть и о датчике положения дроссельной заслонки (ДПДЗ), который, в свою очередь, способен определить расположение дросселя (нажата ли педаль "газа" или же нет). Вышеупомянутый датчик используется для проведения расчетов фактора нагрузки на двигатель и его изменения в зависимости от угла открытия дроссельной заслонки, оборотов двигателя, а также циклового наполнения.

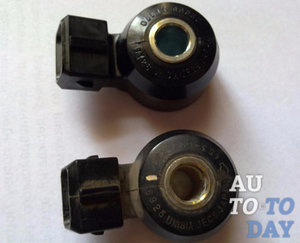

Датчик детонации Еще одним датчиком, который производит контроль над детонацией двигателя, является датчик детонации. В тот момент, когда детонация все же обнаружена, блок управления двигателем включает в себя алгоритм гашения детонации и тем самым оперативно корректирует угол опережения зажигания. Если вспомнить первые системы впрыска, они комплектовались резонансными датчиками детонации. На сегодняшний день, широкую популярность приобрели широкополосные датчики, которые используются теперь повсеместно.

Невозможно упустить из виду и датчик скорости (ДС), который определяет скорость движения автомобиля. Данный датчик вводится в эксплуатацию во время расчетов блокировки/возобновления топливоподачи при движении. Также сигнал от датчика транспортируется на приборную панель с целью расчета пробега. 6000 сигналов с датчика скорости приблизительно соответствуют 1 км пробега автомобиля.

Завершают ряд датчиков в системе датчик фазы (ДФ) и датчик неровной дороги. Первый используется для определения положения распредвала. Главной задачей данного датчика является точнейшая синхронизация по времени впрыска в системах с фазированным (последовательным, как его еще называют) впрыском. Во время какой-либо неисправности, или же при полном отсутствии датчика, вся система переключается на попарно - параллельную (как ее еще называют – групповую) систему подачи топлива.

О втором датчике можно сказать, что он используется для того, чтобы оценивать уровень вибрации двигателя. Этот датчик крайне необходим для корректной работы системы обнаружения пропусков воспламенения, дабы определить причину неравномерности. Данный датчик нашел применение в связи с вводом норм токсичности Евро-3.

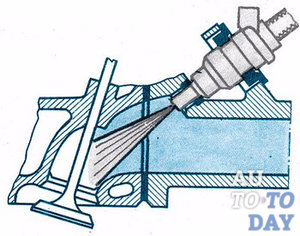

Впрыск топлива Подведя итоги, можно сказать, что благодаря датчикам, в блок управления поступает информация о расположении и частоте, с которой вращается коленчатый вал, о температурных показателях охлаждающей жидкости и температуре охлаждающей жидкости, а также расположении дроссельной заслонки. Также компьютер принимает сигналы о концентрации кислорода в отработавших газах (или о значении регулировки СО, для комплектации без датчика кислорода), напряжении в бортовой сети автомобиля, наличии детонации в моторе, скорости автомобиля, а также о запросе на включение кондиционирования воздуха.

Основываясь на полученной информации, компьютер производит управление топливоподачей (форсунками и электробензонасосом), регулятором холостого хода, системой зажигания, вентилятором системы охлаждения мотора, адсорбером системы улавливания паров бензина (если есть в комплектации), муфтой компрессора кондиционера (если он есть на автомобиле), а также системой диагностики.

Итак, исходя из сигналов, которые поступают от вышеупомянутых датчиков, компьютер рассчитывает количество топлива, нужное для полного согрева при данной массе воздуха в цилиндрах и подает форсункам сигнал на открытие. В таком случае, сигнал является электрическим импульсом причем необходимой длительности. В то время, как подается сигнал, форсунки "замирают" в открытом положении, а топливо, которое находится в магистрали под давлением, попросту впрыскивается во впускной коллектор.
