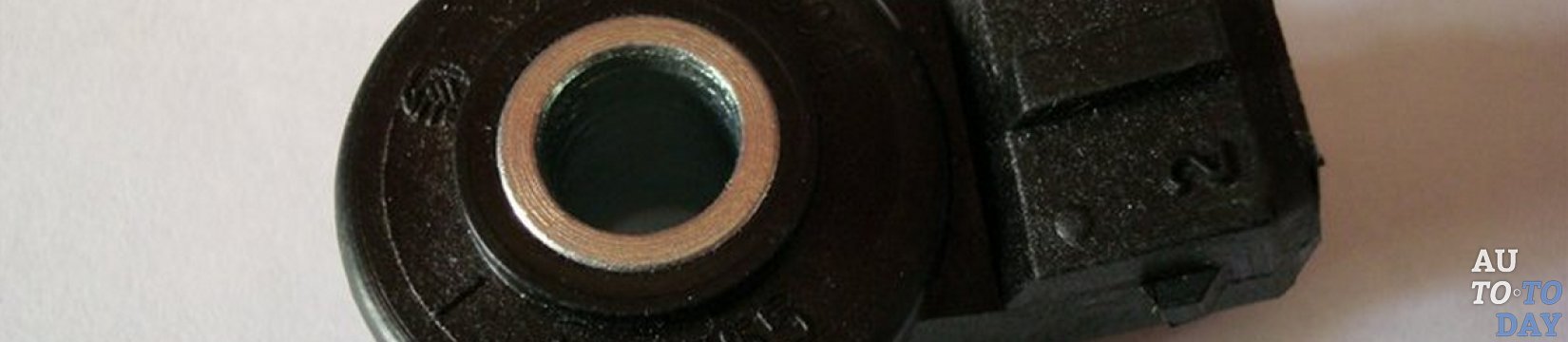

Датчик детонации Выпускаемые сегодня автомобили, создаются с учетом всех возможных потребностей человека, облегчая тем самым его участие в их жизни. С этой целью, большинство транспортных средств оборудуются всевозможными датчиками и системами контроля жизнедеятельности машины. Главная задача любого автомобильного датчика — правильно оценить значение того или иного не электрического параметра и преобразовать его в электрический сигнал, в качестве которого выступает ток, частота, напряжение и т. д. В свою очередь, такие сигналы трансформируются в цифровой код и поступают в электронный блок управления, где в соответствии с установленной программой приводятся в действие исполнительные механизмы. К наиболее распространенным автомобильным датчикам относят:

- датчики положения и скорости (коленвала, распредвала, дроссельной заслонки, уровня топлива, частоты вращения колеса, угла поворота руля);

- температурные датчики (наружного воздуха, воздуха во впускном коллекторе, охлаждающей и рабочей жидкости, масла);

- датчики давления (топлива в системе впрыска, давления во впускном колекторе и давление в шинах).

Кроме этого, отдельно стоит вспомнить о датчиках уровня масла и дождя, а также нельзя забывать про датчик детонации, сбои в работе которого мы сейчас обсудим.

1. Датчик детонации вышел из строя, как распознать поломку?

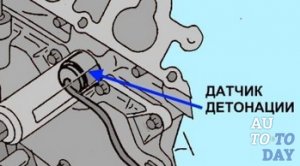

Датчик Указанный датчик является устройством контроля степени детонации работающего бензинового двигателя. Детонацией называют процесс самопроизвольного возгарания топливной смеси в цилиндрах мотора (имеет характер взрывной волны). Такое явление — это результат воздействия высокого давления и температур на горючую смесь, из-за чего в ней появляются активные соединения: перекиси, альдегиды, спирты и др. При достижении критических точек, между такими соединениями образовываются цепные окислительные реакции, что, собственно говоря, и приводит к возгоранию топлива.

Данный процесс сопровождается серьезным энергетическим выбросом, который носит характер мини-взрыва, с существенным повышением температурных показателей в его эпицентре. Скорость взрывной волны, при этом, достигает 2300 м/с, в то время как при нормальном цикле сгорания этот показатель находится в районе 20-30 м/с. Что бы держать силу взрыва под контролем применяется датчик детонации. Если условия работы двигателя хорошие (залит качественный бензин и все детали находятся в рабочем состоянии), то прибор пребывает в «спящем» режиме, но когда что-то идет не так, датчик моментально просыпается и передает соответствующий сигнал о неисправности на электронный блок управления, который либо самостоятельно откорректирует работу (отрегулирует угол опережения зажигания), либо сообщит водителю о поломке (случается нечасто).

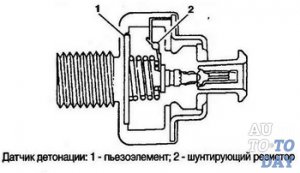

Датчик детонации Описанное устройство довольно важный компонент системы управления двигателем, так как обеспечивает возможность максимальной реализации мощности мотора и значительную топливную экономичность. Однако, как и любая другая деталь автомобиля, датчик детонации не застрахован от поломок и сбоев в процессе своей работы. Признаки (симптомы) его неисправности такие же, как и при неправильной установке угла опережения зажигания. Владельцы автомобилей с механической системой управления должны понимать о чем идет речь, ведь стоит лишь на несколько градусов сместить угол (в любую сторону), как двигатель сразу теряет динамику работы (ощущение как-будто Вы забыли опустить ручник) или даже при незначительной нагрузке начинает звенеть. Также признаком детонации (кроме звона) есть «выстрелы» в выхлопной системе, но этого может и не быть: все зависит от стойкости используемого топлива и выставленного угла опережения, при котором работает двигатель. Наиболее характерным признаком возникшей поломки является сигнал светового индикатора, размещенного на панели управления, при чем, силовой агрегат может работать в обычном режиме, что никоим образом не свидетельствует о незначительности проблемы и требует своевременного вмешательства.

2. Виды неисправностей в электронике прибора

Поскольку датчик детонации — это электронное устройство, то нет ничего удивительного в том, что основные его неисправности тоже связаны с электроникой. Исходя из этого, причинами выхода прибора из строя, чаще всего, являются: обрыв сигнального провода, обрыв экранирующей оплетки провода, замыкание на массу, замыкание бортсети одного из проводов устройства, появление неисправностей в структурных частях самого датчика, а также всевозможные поломки в блоке управления двигателем, способствующие некорректной работе прибора.

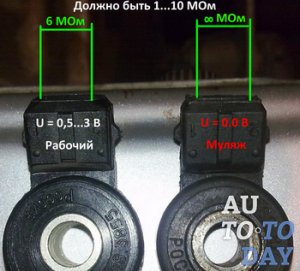

Виды неисправностейВ каждом, из вышеперечисленных случаев, придется осуществить диагностику датчика детонации, а способ проверки будет зависеть от места и характера неисправности. Так, если причина сбоя работы устройства кроется в обрыве сигнального провода, то в первую очередь ,стоит проверить надежность соединений розетки жгута и вилки самого датчика. Убедившись, что здесь все в порядке можно переходить к оценке контактов розетки и в случае необходимости, произвести замену поврежденных частей. Также, нелишней будет проверка состояния жгута, для чего требуется отсоединить его от датчика и выключив зажигание, оценить целостность цепи, используя для этих целей специальный прибор — омметр.

В случае обрыва экранирующей оплетки, диагностические действия носят схожий характер. Для начала проверяют надежность подключения розетки жгута и вилки датчика, а затем исследуют отдельные их части на предмет повреждений. В принципе, практически все действия будут такими же, как и в предыдущем варианте, завершающим этапом которых здесь станет проверка целостности экранирующей оплетки.

Если же причиной сбоя в работе датчика есть замыкание на массу, то диагностическая процедура имеет совершенно иную структуру и состоит из следующих этапов: во-первых нужно отсоединить блок (вместе с датчиком детонации) от жгута и проверить целостность цепи, а также ее общее состояние (нет ли признаков сильной изношенности); затем выключить зажигание и вооружившись омметром провести исследование места соединения массы движка с цепью жгута. В случае обнаружения какой-либо неисправности, ее необходимо в обязательном порядке, сразу устранить, после чего, в ходе завершающего этапа, проверяют стабильность работы прибора. Для этого лишь нужно включить зажигание.

3. Способы диагностики датчика детонации и бортсети

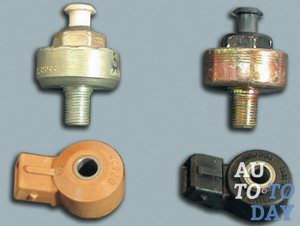

ДатчикиКонечно, проверить датчик детонации можно «на коленках», используя для этого цифровой мультиметр. В этом случае, необходимо ориентироваться в показателях нормального сопротивления для исправного прибора и если после соответствующих измерений, результат не совпадает с нужными цифрами, значит деталь вышла из строя и ее необходимо заменить. Еще одним способом диагностики данного устройства есть проверка напряжения на его контактах. Однако, для того что бы получить нужные показатели, придется снять датчик с двигателя, а уже потом, с помощью мультиметра, приступать к измерению (плюс соединяется с сигнальным контактом, а минус с массой). После того как подключите мультиметр, следует постучать по какой-либо поверхности, обратив внимание на реакцию прибора: если он не реагирует и не выдает разность потенциалов, значит датчик сломался и его пора менять. Если говорить о замыкании бортсети, то в первую очередь, диагностическая процедура требует отсоединения защитного чехла розетки и оценки напряжения между ней и массой двигателя. В случае нахождения полученного результата в пределах 12, следует отключить зажигание и проверить нет ли замыкания в цепи жгута.

Кроме описанных способов, некоторые автолюбители выделяют и другие варианты диагностики датчика детонации. Так, к примеру, по датчику можно постучать твердым неметаллическим предметом (мотор должен работать на холостых оборотах) и с помощью вольтметра переменного тока проверить наличие сигнала, идущего от прибора: если его амплитуда меньше 0,1 В, то устройство можно считать неисправным и его придется менять. После установки нового датчика, вновь включают зажигание, запускают двигатель и устанавливают холостые обороты (от 3300 до 3500 об/мин) на 20 сек. Обратите внимание! Код неисправности «041», указывающий на поломку в блоке управления или жгуте проводов, должен отсутствовать.

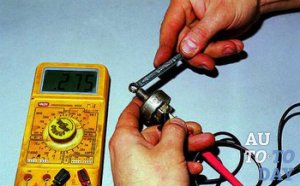

Способ проверки датчика детонацииЧто бы провести проверку блока управления двигателем диагностические действия выполняются в следующей последовательности: контрольный блок управления подключается к системе; включается зажигание, запускается двигатель и контролируется отсутствие кода неисправности («041»); если он на контрольном блоке не появляется, то тестируемый блок стоит заменить на исправный.

Если датчик детонации исправен, не лишней будет дополнительная проверка цепей «11» и «30а», а также надежности соединений экранирующей оплетки проводов с металлической массой мотора. Бывает, что вместо кода неисправности «041» появляется код ошибки «042» свидетельствующий о наличии проблемы в цепи второго датчика детонации. Так происходит на транспортных средствах, где широкополосной и резонансный датчики установлены вместе. Как видите, существует много причин поломки данной детали, но определить признаки неисправности достаточно просто, нужно лишь иметь немного времени и чуточку терпения, а с необходимой информацией касательно диагностики, мы Вам уже помогли.
