Диагностика стартера своими руками

02 Ноября 2016

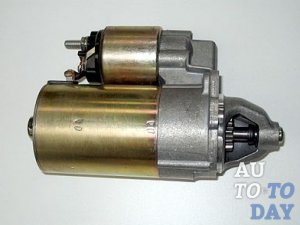

стартер Стартер автомобиля – это часть электрического оснащения современных машин. Он обеспечивает нужную для пуска двигателя частоту вращения коленчатого вала. Это двигатель постоянного тока, черпающий свою энергию от батареи аккумулятора.

Интересный факт! Изобретатель из США Чарльз Кеттеринг в 1911 году начал работу над проектом «Электрический стартер», который впоследствии даст ему должность вице-президента в «Дженерал Моторс» и мировую славу.

Признаки неисправности стартера

Если вы заметили, что стартер не крутит мотор или крутит недостаточно быстро для запуска – это говорит о неисправности электрического характера. Проверьте, начав от аккумулятора всю цепь.

О симптомах механических скажет не работающий двигатель при работающем стартере, скрежет во время пуска и гул при работе. Здесь необходимо осмотреть: рычаг обгонной муфты, кольцо муфты, буферная пружина, венец маховика.

Признаки, сулящие скорый выход из строя: стартер срабатывает не сразу - после пары попыток повернуть ключ; поздно выходит из зацепления; работает натужно при полностью заряженном аккумуляторе.схема

Важно! Как можно чаще проверяйте стартер и связанные с ним компоненты на работоспособность. Стартер может прослужить до 200 тыс. км. пробега, если вы будете с умом его эксплуатировать. Своевременная диагностика и профилактика значительно увеличат его жизненный ресурс.

Проверка стартера без снятия

Рассмотрим, как проверить стартер, не снимая.

Стартер не вращается при повороте ключа – посмотрите, в каком положении находится рычаг селектора. Должно быть «парковка» или «нейтрал». Убедитесь в целостности крепления проводов на клеммах и на реле стартера. Проверьте, заряжен ли аккумулятор.

При повороте ключа зажигания стартер не крутит, но слышны щелчки тягового реле при заряженной батарее - неисправны контакты реле или двигатель стартера. Если же щелчки не прослушиваются, значит, поломано тяговое реле или случился обрыв в электрической цепи реле.

Когда двигатель стартера крутит медленно, обратите внимание на напряжение – оно должно быть не менее 12 В.

Знаете ли вы? Электрический стартер применяется в автомобилях с 1920 года.

Как снять стартер

Для того чтобы снять стартер, вам понадобиться помощник и подъёмник. Если нет ни того, ни другого проводите процедуру собственноручно, она займёт около часа вашего времени. Далее действуйте по следующей инструкции:

    Демонтаж
  1. Отсоедините аккумулятор и снимите защиту двигателя.
  2. Найдите под капотом и выверните верхний болт крепления стартера.
  3. Затем переместитесь под машину. Открутите гайку, фиксирующую основной плюсовой провод на втягивающем реле, а затем — гайку провода управления реле.
  4. Снимите гайку крепления минусовых проводов к стартеру, после выкручивайте нижний крепёжный болт стартера.
  5. Теперь выбирайтесь из-под машины. Под капотом, найдите и выкрутите верхний болт стартера. Снимайте стартер со стороны воздушного фильтра (со стороны аккумулятора будет мешать проводка).
Перед проведением снятия, убедитесь, что двигатель остыл. В противном случае, вы рискуете получить ожёг.

Как проверить стартер с помощью аккумулятора, диагностика реле

До того, как проверять стартер, не снимая с машины, убедитесь в том, что батарея аккумулятора в порядке. Можно это сделать с помощью мультиметра. Если с аккумулятором всё в порядке, можно приступать к проверке. Операция будет проводиться, с помощью вольтметра.

Перед тем, как проверить втягивающее реле стартера, найдите его плюсовую клемму. Это толстый провод, идущий от аккумулятора к болту на стартере. На эту клемму и оденьте щуп красного (плюсового) провода прибора, а провод чёрного цвета подсоедините к массе автомобиля.

Якорь стартера Для успешной проверки пригласите помощника, который на этом этапе повернёт ключ зажигания. Если с механизмом нет проблем - стрелка вольтметра покажет напряжение 12 В, а стартер выдаст щелчки. Если значение прибора будет меньшим, то проблема в замке зажигания так, как аккумулятор уже проверен. Можно проверить стартер другим прибором. Если вы не знаете, как прозвонить стартер мультиметром, ниже приведена небольшая инструкция. Для проверки поставьте прибор в горизонтальное положение и установите стрелку мультиметра на ноль. Определите градуировку источника напряжения и переведите переключатели значений прибора в нужные вам режимы. Обязательно осмотрите все провода на предмет их целостности.

Если всё хорошо, замкните концы прибора на проверяемом участке и пронаблюдайте реакцию стрелок. Если прибор цифровой значения видны на дисплее.

Помните! На тестируемом участке должно отсутствовать напряжение до начала проверки.

Как проверить якорь и щетки

Чтобы проверить, целы ли щётки, возьмите 12-вольтовую лампочку. Её провода подсоедините к держателю и к массе щёток. Если лампочка загорится – это признак поломки, и щётки придётся заменить.

Работа под большой нагрузкой, может привести к короткому замыканию обмоток якоря. Как определить место замыкания, кроме визуального осмотра, можно проверить якорь стартера мультиметром. Проверка заключается в измерении сопротивления между корпусом и обмотками.

Для проверки величины сопротивления нужная цепь подключается на выходные клеммы мультиметра, установленного в режим омметра. Исправная жила покажет сопротивление, близкое нулю, а её изоляция – значение, стремящееся к бесконечности. Таково общее правило проверки проводов и кабелей.

Диагностика бендикса

Если стартер включается, а мотор не крутит, пришло время узнать, как проверить бендикс стартера. Бендикс обычно не ремонтируется, а заменяется, но причины его поломки знать необходимо. Их не много:

    Бендикс стартера
  • засохла или загустела смазка;
  • износились пружины;
  • на роликах появились дефекты и стёртости или произошёл диаметральный износ.
Проверка бендикса производится без сложностей. Придумайте мягкую прокладку, чтобы обернуть механизм и тем самым избавить от повреждений.

Затем поместите его в тиски, при этом муфта прибора должна иметь односторонний поворот. Если есть вращение в две стороны, причина поломки – дефект муфты. Эту деталь придётся заменить. Соблюдая точный порядок действий и инструкций, проверку стартера и замену дефектных деталей вы проведёте без труда.
