Как заменить карбюратор на инжектор?

03 Ноября 2016

Переделка карбюратора на инжектор Если рассмотреть в чем разница между карбюраторным и инжекторным бензиновым двигателем, то можно коротко сказать, в системе подачи топлива. В двигателях внутреннего сгорания топливо перед попаданием в камеру сгорания смешивается. Создается смесь бензина и воздуха. Этот процесс называется карбюрацией. По сути в этих разновидностях двигателей этот процесс осуществляется, только в карбюраторных – механически, а в инжекторных – электронно. В инжекторных двигателях впрыск топлива происходит с помощью форсунок, что называются инжекторами. Отсюда и соответствующее название. Мозг, называемый микроконтроллером, основываясь на данных различных датчиков, подает сигналы о поступлении необходимого объёма топлива. И, в отличии от карбюраторного двигателя, топливо не даст залить свечи.

Многих водителей волнует вопрос: можно ли вместо карбюратора поставить инжектор? Поменять карбюраторный двигатель на инжекторный можно, но такая замена будет иметь как преимущества, так и недостатки.

Преимущества замены инжектора вместо карбюратора:

  • Двигатель работает лучше и уменьшается количество ремонтов;
  • Немного уменьшается расход топлива;
  • Работа двигателя не зависит от температуры воздуха (хорошо работает и в жару, и в мороз);
  • Двигатель лучше набирает обороты;
  • Присутствует электронный контроль роботы систем автомобиля;
  • Выброс в атмосферу СО уменьшается до 75%.
Недостатки замены инжектора вместо карбюратора:
  • Усложняется ремонт и диагностика автомобиля;
  • Высокая стоимость;
  • Требуется использование более дорогого бензина.
Важно! Страны Европы запретили выпуск автомобилей с карбюраторными двигателями через низкие экологические характеристики. Карбюраторная система не подходит даже под нормы ЕВРО 3. Поэтому, будущее за инжекторной системой.

Для чего менять карбюраторный двигатель на инжекторный, и нужно ли

ГБО

Некоторые водители спрашивают: для чего необходимо делать замену карбюраторного двигателя на инжекторный? В основном все делают это для установки газового оборудования 4-го поколения, а 2-3 поколение газовых установок будет намного лучше работать чем на карбюраторе. Это связано с тем, что инжекция будет идти уже не через два дросселя, а не через один. Можно оставить все на карбюраторных мозгах, но тогда про бензин придётся забыть, потому что стандартные форсунки не будут работать если блок управления будет карбюраторный.

Также положительным моментом является то, что в конструкции впускного коллектора, в любом положении дросселя, работают оба впускных клапана. Существует еще разница и в расходе топлива. Но сам расход в основном зависит от машины, коробки переключения передач, моста и т.д. Да и обязательное использование топлива высоких марок в инжекторном двигателе не даст вам экономии денежных средств. Заводится машина после изменений намного лучше, в любой мороз.

Важно! Для нормальной работы инжектора необходимо проводить промывку системы через каждые 25 тысяч км пробега.

Что понадобиться для перевоплощения, запчасти и инструмент

Рассмотрим, как из карбюраторного двигателя сделать инжекторный. Основная проблема для переоборудования конечно же в стоимости этого процесса. Но если вы все же решились, то вам понадобится приобрести необходимые детали:

  1. Масляный насос с креплением под датчик положения коленвала;
  2. Модуль зажигания с кронштейном;
  3. Комплект высоковольтных проводов;
  4. Термостат тройник;
  5. Генератор с верхним и нижним креплением и клиновым ремнем;
  6. Воздушный фильтр с комплектом крепления, полукорпусом верхним и нижним, опорами (2 шт.);
  7. Фильтр топливный с креплением;
  8. Патрубок дроссельный с прокладкой;
  9. Ресивер с комплектом крепления;
  10. Регулятор давления топлива;
  11. Впускной коллектор с прокладкой;
  12. Рампа форсунок с форсунками (4 шт.);
  13. Трубки топливная магистральная сливная и подающая, сливная и подающая рампы;
  14. Трос газа с кронштейном;
  15. Шланг патрубка;
  16. Бензобак;
  17. Комплект топливных шлангов высокого давления;
  18. Электробензонасос с прижимным кольцом;
  19. Контролер;
  20. Шкив коленчатого вала демпфирующий;
  21. Жгуты проводов системы зажигания, бензонасоса, форсунок;
  22. Датчики положения коленчатого вала, детонации, расхода воздуха, температуры;
  23. Заглушка с прокладкой (вместо трамблера);
  24. Хомуты, шланги, гайки, болты различных размеров.
Инструмент должен быть необходимым для осуществления процессов установки данных деталей и демонтажа.

Подготовительные работы

Демонтируем бампер Процесс замены карбюратора на инжектор очень трудоемкий, поэтому оцените реально свои возможности и способности. Возможно стоит сразу обратится к специалистам. Если вы все же решились на кардинальные перемены, то необходимо произвести некоторые подготовительные работы и распределить работу по этапам, которые необходимо осуществлять в следующей последовательности:

  1. Для удобства выполнения работы необходимо слить всю жидкость с автомобиля и демонтировать бампер и радиатор.
  2. Следующим этапом необходимо разобрать систему питания двигателя и систему зажигания.
  3. Установка датчиков инжекторной системы и монтаж электроники.
  4. Прокладывание по днищу кузова топливной магистрали.
  5. Установка бака и топливного насоса.
Подготовительные работы очень трудоемкие, но цель оправдывает средства.

Как cделать инжектор своими руками

Рассмотрим, как поставить инжектор вместо карбюратора.

Знаете ли Вы? Первый мотор с использованием инжектора был изготовлен в 1916 году в России Микулиным и Стечкиным, но поработал всего три минуты.

Замена топливной системы

Замена топливной системы начинается с демонтажа карбюраторной топливной системы, бака и топливных магистралей. Необходимым элементом в этом процессе есть большое количество ВДшки поскольку открутить все элементы будет сложно. Далее последует установка инжекторных магистралей, кронштейна топливного фильтра и самого фильтра, топливных шлангов, бензонасоса и его крепление.

Топливный фильтр со шлангами

Модернизация системы охлаждения

Под капотом демонтируем систему зажигания в которую входят катушка, трамплер, и бензонасос. Отсоединяем провода от датчиков на двигателе. Если вы предварительно не слили тосол, то это необходимо сделать. С торца головки демонтирует тройник охлаждения и устанавливаем инжекторный тройник. Замена данных деталей необходима поскольку инжекторный тройник имеет отверстие под датчик температуры и вывод необходимый для подогрева дросселя.

Демонтируем карбюратор Устанавливаем заглушку с прокладкой вместо трамблера. Демонтируем карбюратор с коллектором. После замены прокладки устанавливаем инжекторный впускной коллектор. На коллектор устанавливаем рампу с форсунками. Следующим действием будет установка рессивера и прикручивание топливных шлангов. Далее заменяем масляный насос на новый с креплением под датчик положения коленвала.

Знаете ли Вы? Двигатели с инжекторной системой были разработаны сначала для авиации.

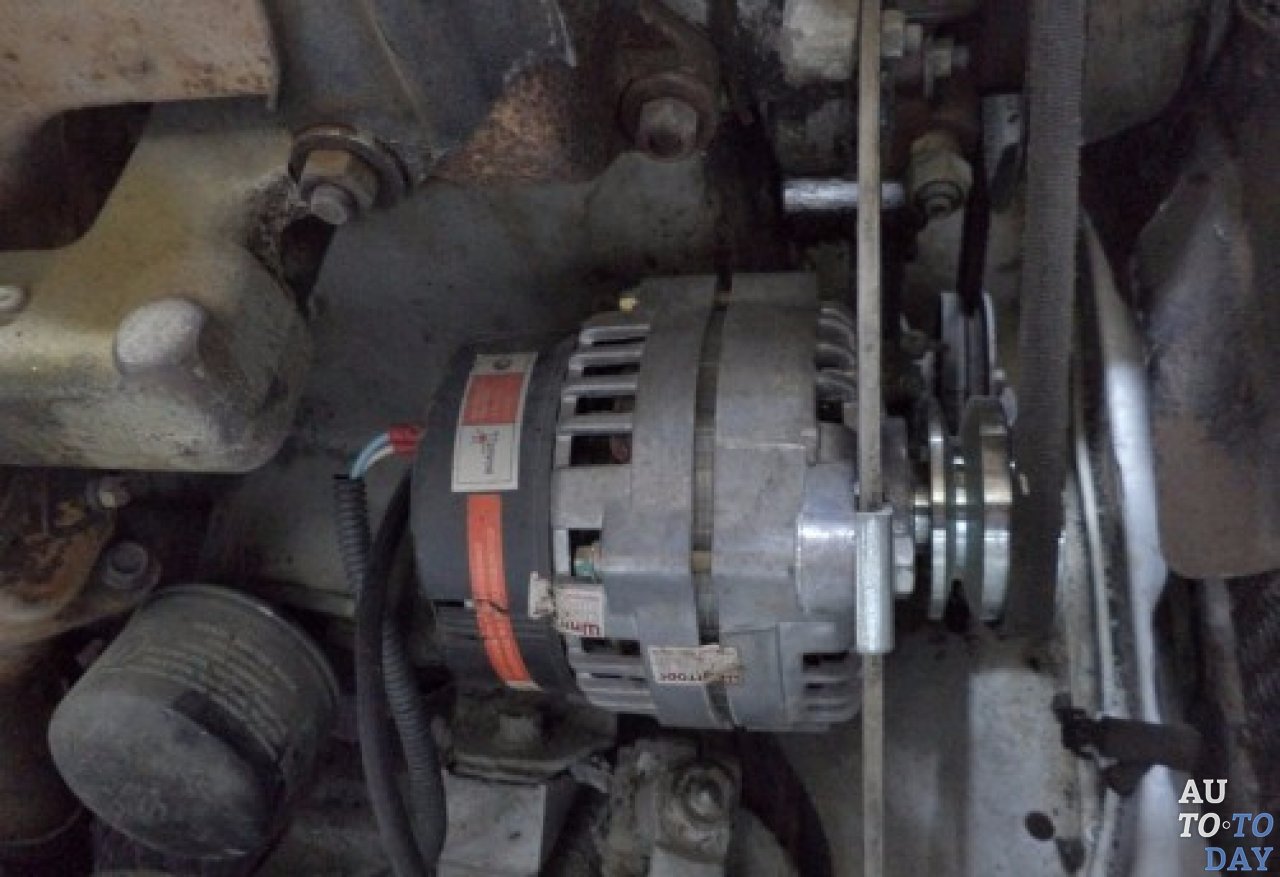

Установка нового генератора

На этом этапе необходимо провести замену генератора и шкива коленвала. Инжекторный шкив отличается от карбюраторного наличием демпферного диска и ремнем. Поскольку ремень другой, то приходится заменять и сам генератор, а шкив на генератор можно оставить. Демонтируем проводку на зажигание вместе с коммутатором и устанавливаем проводку ЭБУ и контроллер. Проводим подключение проводки к двигателю и контроллеру согласно схеме.

Установка нового генератора

Разборка приборной панели

На приборной панели в основном переделывать ничего не приходится. Проложите от ЭБУ провод на бензонасос, при этом проводку от датчика уровня топлива можно не менять, и подключите к бензонасосу. Проверьте работу бензонасоса. После включение зажигания он создает жужжащие звуки. Значит все хорошо.

Проводим замену троса газа. Устанавливаем недостающие детали (модуль зажигания, свечи, дроссель с гофрой, датчики, воздушный фильтр). Закрепляем датчик детонации в блоке. Данный процесс займет неделю времени и немалую денежную сумму. Поэтому необходимо все взвесить и принять правильное решение.
