Датчик положения коленвала - что это такое и за что он отвечает?

03 Сентября 2015

Датчик коленвала Здравствуйте, уважаемые читатели! Уверена, среди Вас найдутся опытные автолюбители, с приличным водительским стажем, но часто даже они не знают что такое датчик положения коленвала и какова его роль в жизнедеятельности автомобиля. Конечно, в любом транспортном средстве куча всяких систем, узлов и отдельных деталей, которые сразу и не вспомнишь и если Вы слышали подобное название, но сориентироваться пока не можете, мы Вам в этом сейчас поможем. Потратьте всего несколько минут своего времени и Вы узнаете за что отвечает датчик коленчатого вала, какие его основные задачи и какие проблемы могут возникать в процессе его работы.

Устройство датчика положения коленвала

Прежде всего, для того что бы Вы осознали всю серьезность данной темы, надо сказать, что датчик коленвала — это единственный датчик при поломке которого, автомобиль точно не заведется, точнее мотор не сможет начать свою работу.

ДПКВ (датчик положения коленвала) еще называют датчиком синхронизации, так как именно он позволяет электронному управлению (контролеру) синхронизировать свою работу с механизмом газораспределения мотора автомобиля, тем самым обеспечивая формирование сигналов для тактового, цикличного и углового управления впрыском горючей смеси и системы зажигания.

Работа ДПКВ

Принцип работы данного устройства не самый сложный и заключается в создании индуктивных сигналов. Когда зубья шкива коленвала проходят возле сердечника датчика, появляются импульсы переменного тока. Другими словами, датчик положения коленвала — это электромагнитный датчик, который синхронизирует работу топливных форсунок и зажигания в системе впрыска топлива. Тоесть, можно сказать, что ДПКВ является основным звеном, без которого работа названой системы невозможна.

Работа датчика положения коленвала совмещена с диском синхронизации (работают в паре), благодаря чему и создаются вышеупомянутые угловые импульсы. Синхродиск имеет 60 зубцов, среды которых 2 отсутствуют, что обеспечивает генерацию импульсов синхронизации, а угол одного зуба, вместе с интервалом до следующего, составляет 6 градусов от размещения коленвала. Начало 20-го, после выреза, зубца совпадает с ВМТ (верхней мертвой точкой) первого или четвертого цилиндра. Также, данное устройство предусматривает наличие зазора между зубцами диска и торцевой поверхностью, величина которого должна находиться в пределах 1 мм (поможет использование соответствующих шайб), а его чувствительный элемент представлен в качестве обмотки из медного провода на изолированной катушке с расположенным внутри намагниченным сердечником.

Вся конструкция датчика коленчатого вала, состоит из следующих элементов:

- пластмассового или алюминиевого корпуса цилиндрической формы, имеющего чувствительный элемент;

- основания, оснащенного фланцем и отверстием для крепления;

- кабелем связи с экранированной оболочкой (длинна 610 мм.); опрессованной в кабеле трехконтактной вилкой соединителя.

Устанавливают датчик положения коленчатого вала на кронштейне, рядом со шкивом привода генератора. В процессе установки, важно не забыть о соблюдении зазора между самим устройством и зубчатым шкивом.

За что отвечает датчик коленвала и признаки его поломки

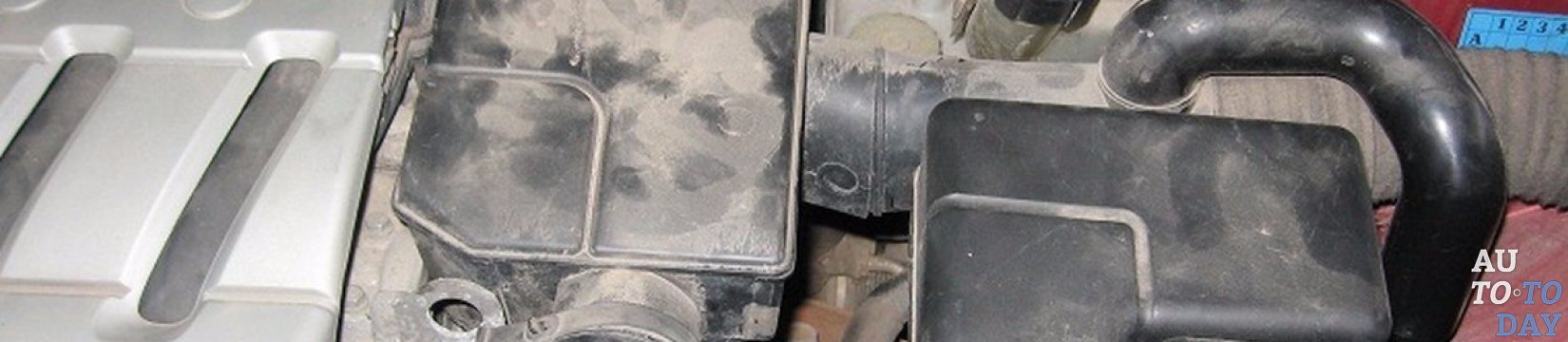

Под капотом В предыдущей части статьи, мы уже разобрались с принципом работы датчика положения коленчатого вала, а также узнали о его основной функции — создании и синхронизации индуктивных сигналов. Теперь, думаю, всем понятно к чему может привести выход из строя данной детали. Поэтому, во избежание неприятностей, особенно перед длительными путешествиями, не лишней будет диагностика устройства и своевременное проведение ремонтных работ (если, конечно, придется), но перед этим надо знать на что конкретно обращать внимание.

Прежде всего, стоит понимать, что сам по себе датчик коленчатого вала «барахлить» не будет: либо он работает без перебоев, либо не работает совсем. В последнем случае, этот процесс необратим и заново он уже не «включится». Причин выхода из строя этого устройства может быть несколько. Чаще всего, на его функционировании отрицательно сказываются постоянные нагрузки при высоких температурах (делают конструкцию более уязвимой), повышенная влажность, механические воздействия и резкая смена температур, что постепенно приводят деталь в негодность.

ДПКВ Наиболее распространенным видом поломки ДПКВ есть медленное частичное изнашивание проводки устройства, однако, более детально узнать причину сбоя и характер неисправности, Вы сможете с помощью специального диагностического сканера, который должна иметь в наличии любая СТО. Понять, что исследование датчика на предмет поломки необходимо, Вам поможет сигнализатор приборной панели «check engine» и если дело тут не в проводке, то датчик придется заменить. Правда, подобная функция имеется лишь в современных автомобилях, а если модель транспортного средства более старая, разобраться в наличии проблемы помогут следующие признаки неисправности ДПКВ:

- отсутствие холостого хода (машина глохнет);

- неустойчивая работа на холостых оборотах;

- отсутствие реакции на старт зажигания (мотор не заводится);

- двигатель часто «глохнет» в процессе движения транспортного средства;

- мощность силового агрегата быстро падает;

- при нагрузке на мотор возникает детонация.

Заметив хотя бы одну из перечисленных проблем, лучше всего сразу обратится за помощью к специалистам, которые хорошо разбираются в принципе работы датчика положения коленчатого вала и смогут более точно определить место поломки, кроме того, у них для этого имеется все необходимое оборудование.

ДПКВЕсли же, по каким-то причинам, Вы не можете или не хотите прибегать к помощи профессионалов, провести диагностику ДПКВ можно самостоятельно. Для этого, в первую очередь, надо снять датчик с двигателя и визуально его осмотреть — вмятин и трещин быть не должно. Затем, проверке на сопротивление подлежит обмотка устройства, выполнить которую Вам поможет подсоединенный к выводам датчика мультиметр. Показатели сопротивления, должны находится в пределах 600-900 Ом. Также, существует еще один способ проверки с помощью названного измерительного устройства, при котором к сердечнику датчика коленчатого вала быстро подносят любой металлический предмет и если мультиметр отобразит скачки напряжения — значит датчик исправен.

В случае, когда двигатель перестал заводится, для начала стоит проверить наличие питания и появление искры на форсунках. Дальше, со свечи зажигания снимается высоковольтный провод и подносится к мотору, после чего прокручивается стартер. Если искра не появилась, значит можно предположить, что датчик неисправен. Однако, проделывая подобную манипуляцию, надо быть предельно аккуратным, так как в случае появления искры, сильный разряд тока может повлечь за собой поломку электронного блока управления мотором.

Наличие или отсутствие питания на форсунках определяют с помощью все того же мультиметра или самой обычной лампочки на 12 Вт, подключенной в разъем форсунки. Если датчик исправен, то в процессе вращения двигателя стартером появится напряжение и лампочка засветится, в противном случае можно говорить о неисправности ДПКВ. Также, подобный вывод можно сделать, если после непродолжительной работы мотор глохнет, в этом случае, виновником может оказаться шкив коленвала.

В чем заключаются функции датчика коленвала?

На сегодняшний день, конструкция различных датчиков может отличаться друг от друга, зависимо от модели транспортного средства и его производителя, но вне зависимости от устройства и принципов его работы, все ДПКВ сохраняют единственную общую функцию — синхронизацию форсунок мотора или запуск автомобиля. При нарушении этой функции, система производит неверное создание топливно-воздушной смеси, из-за чего полностью теряется производительность транспортного средства.

Датчик положения коленвала Если детально описывать принцип работы датчика положения коленчатого вала, то выразить его можно в таком способе генерации импульсов, при котором они будут соответствовать моменту прохождения зубцов возле торцов устройства. Получаемая, в результате такого действия, амплитуда напряжения и частота следования импульсов, прямо пропорциональна вращению двигателя. Поэтому, когда мотор работает на холостых оборотах, амплитуда напряжения должна составлять меньше 6 Вт, а в случае вращения двигателя стартером, этот показатель поднимется выше 5 Вт.

Еще одной функцией датчика положения коленвала есть определение положения газораспределительного механизма, а информация, поступающая при этом к системе управления двигателем, прямо влияет на зажигание и впрыск топливной смеси. В наше время, выделяют несколько видов анализаторов (датчиков) положения коленчатого вала, которыми укомплектовываются выпускаемые сегодня автомобили. К наиболее популярным из них относят:

Магнитный датчик. Его функциональным преимуществом есть автономность (для работы не требуется дополнительный источник энергии);

Датчик Датчик, функционирующий на основе эффекта Холла. Процесс его работы следующий: в момент приближения к датчику переменного магнитного поля, начинается движение тока и синхронизационный диск перехватывает импульс. Чаще всего, именно такой датчик устанавливается на современных автомобилях.

Оптический датчик. Способен перехватывать образующийся между приемником и диодом поток света, после чего, импульс передается блоку управления работой двигателя. Благодаря этим сигналам, электронный блок осуществляет управление форсунками и всей работой бензонасоса.

Как видите, хоть ДПКВ и делятся на виды, обладающие некими особенностями рабочего процесса, но главная функция у них остается неизменной.

Была ли эта статья полезна?


10 Комментариев
Сергей Трофимов 2019-12-22
Ответить
Авто мазда 6 двиг LF17
Сергей Трофимов 2019-12-22
Ответить
Купил контрактный двигатель, вроде все то же, но разница в размерах шестерни коленвала, количестве зубьев и отверстия крепления датчика уже,
Крол FreeLegends 2019-11-02
Ответить
машина сенс 1.3
Крол FreeLegends 2019-11-02
Ответить
Сменил датчик и один фиг не заводится
нет искры
подскажите как быть ?
Khojiakbar Erkinovich 2018-08-20
Ответить
Спасибо, все верно, но можно ли применять какой либо способ чтобы доехат до ближайшей СТО если датчик отказался прям в пути где-то окраинах или вне городе?
Авангард_Мунай ТОО Khojiakbar Erkinovich 2018-11-19
Ответить
отсоединяешь аккумулятор на пол часа, ошибка удалится, машина может завестись. я так доехал до СТО
Yaroslav Klivets 2018-05-03
Ответить
(Ланос 1.5 2004г.) ну я правильно понял если не работает датчик поворота коленвала, то тогда нет не искры на свечах не питания на форсунках ??? Сейчас нет искры но лампочка пульсирует на форсунках.
Jercy VZ Yaroslav Klivets 2018-08-28
Ответить
Значит нет питания только нга катушку зажигания. Можно проверить поступает ли питание на неё. По идее там тоже должно поступать на неё 12 В. Если поступает значит проблема в катушке. Если не поступает то проверять провод, если провод живой, тогда проверить напряжение на выходе из ЭБУ. Как то так ...
Ivan Pushechnikov 2017-12-01
Ответить
Спасибо за технические подробности. Но с точки зрения физики ваше детальное описание - какая-то несуразица. Напряжение не измеряется в Ваттах. Разберитесь, пожалуйста, или вы говорите о мощности, или вы неправильно обозначаете Вольты. Но что-то тут не так. И как вы собираетесь мерять амплитуду напряжения? Обычные вольтметры измеряют действующее значение напряжения. Наверно вы это имеете в виду. Тем более, что амплитуда от скорости вращения коленчатого вала зависеть не должна. А вот действующее значение - как раз должно. Исправьте, пожалуйста.
бедный шахтер 2017-10-17
Ответить
Спасибо
