Установка бесконтактного зажигания - уменьшит, или прибавит технических проблем?

2764

Бесконтактное зажигание Автовладельцы с опытом часто меняют что-то в своей машине. Делается это для улучшения различного рода характеристик, но в основном для того, чтобы автомобиль ездил быстрее, а водитель чувствовал себя внутри комфортнее. Одной из таких модификаций является установка системы бесконтактного зажигания.

Из чего состоит бесконтактное зажигание

Бесконтактное зажигание – это продолжение контактно-транзисторного зажигания с конструктивной точки зрения. В рамках такой системы роль контактного прерывателя играет бесконтактный датчик. Бесконтактное зажигание иногда устанавливается непосредственно на заводе-изготовителе, но его можно установить и самостоятельно.

Бесконтактное зажигание Благодаря бесконтактному зажиганию двигатель автомобиля выдает большую мощность, машина потребляет меньше горючего, а количество выбросов уменьшается за счет более качественного сгорания топливно-воздушной смеси и более высокого напряжения разряда. С конструкторской точки зрения бесконтактную систему зажигания формируют источник питания, выключатель, транзисторный коммутатор, импульсный датчик, зажигательная катушка, свечи и распределитель. Между распределителем, свечами и катушкой расположены высоковольтные провода.

Бесконтактная система устроена аналогично контактному зажиганию, но в первой системе есть транзисторный коммутатор и датчик импульсов. Благодаря датчику создаются низковольтные электрические импульсы. Таких датчиков бывает несколько – индуктивный, оптический и датчик Холла. Больше всего в данной системе используется датчик, который работает, основываясь на эффекте Холла – продуцирование поперечного напряжения в проводниковой пластине с током под воздействием магнитного поля.

В конструкцию датчика Холла включены постоянный магнит, полупроводниковая пластина с микросхемой и стальной экран с прорезями. Через эти прорези проходит магнитное поле, благодаря чему в полупроводниковой пластине формируется напряжение.

Магнитное поле не проходит через стальной экран, от чего в пластине не появляется напряжение. Так как прорези чередуются между собой, то в пластине формируется именно низкое напряжение. Распределитель и датчик импульсов соединены между собой, благодаря чему формируется один механизм – датчик-распределитель, который внешне напоминает прерыватель-распределитель, а в действие приводится от коленвала. Благодаря транзисторному коммутатору ток в первичной обмотке катушки зажигания после получения соответствующего сигнала прерывается. Ток прерывается посредством запирания и отпирания выходного транзистора.

Установка бесконтактного зажигания Бесконтактное зажигание действует по такому принципу. Когда вращается коленвал двигателя, происходит формирование импульсов напряжения датчиком-распределителем, после чего эти импульсы идут на транзисторный коммутатор. Им создается ток, идущий по первичной обмотке. Когда ток в первичной обмотке прерывается, то во вторичной обмотке образуется ток с высоким напряжением. Он идет на главный распределительный контакт. Так как работа цилиндров движка упорядочена, то в соответствии с этим порядком «сильный» ток идет по высоковольтным проводам к свечам. От свечей зажигания идет искра, которая поджигает топливно-воздушную смесь. Во время роста частоты вращения коленвала угол опережения зажигания меняется соответствующим центробежным регулятором. Если меняется нагрузка на двигатель, то угол опережения регулирует вакуумный регулятор.

Что нужно чтоб установить бесконтактное зажигание

Прежде, чем устанавливать бесконтактное зажигание, его нужно приобрести. При выборе системы нужно отталкиваться от объема двигателя Вашего автомобиля. Рассмотрим компоненты системы бесконтактного зажигания на примере БЗ для ВАЗ-2106.

1) Бесконтактный трамблер

Является распределяющим датчиком зажигания. Этот механизм различный для разных двигателей. Под «шестрерку» хорошо подойдет 38.3706 или 38.3706-01, подходящие под движок 1,5-1,6 л или 1,3 л соответственно.

2) Коммутатор

Благодаря этому устройству ток в катушке прерывается. Получается это за счет конкретного сигнала. У всех коммутаторов есть такая функция, выключающая электрический ток даже при выключенном двигателе и включенном зажигании.

3) Катушка зажигания

Такая катушка преобразовывает низковольтный ток в ток высокого напряжения, при этом напряжение возрастает с 12 В до 11-20 кВ. Делается это, дабы можно было пробить слой воздуха между контактами свечей.

Бесконтактное зажигание Также нужно будет приобрести набор свечей именно для бесконтактного зажигания по причине того, что обычные свечи не дадут мощной искры, сильно и быстро нагреваются, от чего быстрее изнашиваются. Еще нужно приобрести набор проводов высокого напряжения, которые были созданы именно для БЗ. У них немного иные характеристики, нежели у обычных проводов. Что касается инструментов, то Вам нужен будет стандартный комплект:

1) Дрель и сверла;

2) Пара саморезов (для фиксации катушки зажигания в моторном отсеке);

3) Ключи на «8», «10» и «13»;

4) Ключ на «38» для установки двигателя на метке «ВМТ».

Как установить бесконтактное зажигание

Рассмотрим монтаж бесконтактной системы зажигания на примере ВАЗ-2106.

1. Демонтируйте крышку трамблера, к которой прикреплены высоковольтные провода.

2. После снятия крышки уберите с нее эти провода.

3. Посредством коротких включений стартера, нужно выставить линию резистора перпендикулярно двигателю. После этого не трогайте коленвал машины, покуда Вы не закончите всю работу.

Бесконтактное зажигание 4. Справа на корпусе трамблера имеется 5 меток, служащие для того, чтобы можно было правильно отрегулировать зажигание. Дабы установить новый трамблер правильно, отметьте на автомобильном моторе место, которое совпадает с средней меткой от старого трамблера.

5. После необходимо отключить провод, соединяющий катушку с трамблером. Гайку трамблера нужно выкрутить ключом «на 13», именно эта гайка держит трамблер, а после ее выкручивания можно демонтировать устройство.

6. Установите новый трамблер. Снимите с него крышку и поставьте на нужное место в моторе, учитывая ту метку на моторе, которая была сделана заранее со старым устройством.

7. По возвращении на штатное место трамблера и окончания его регулировки, закрепите его с помощью гайки.

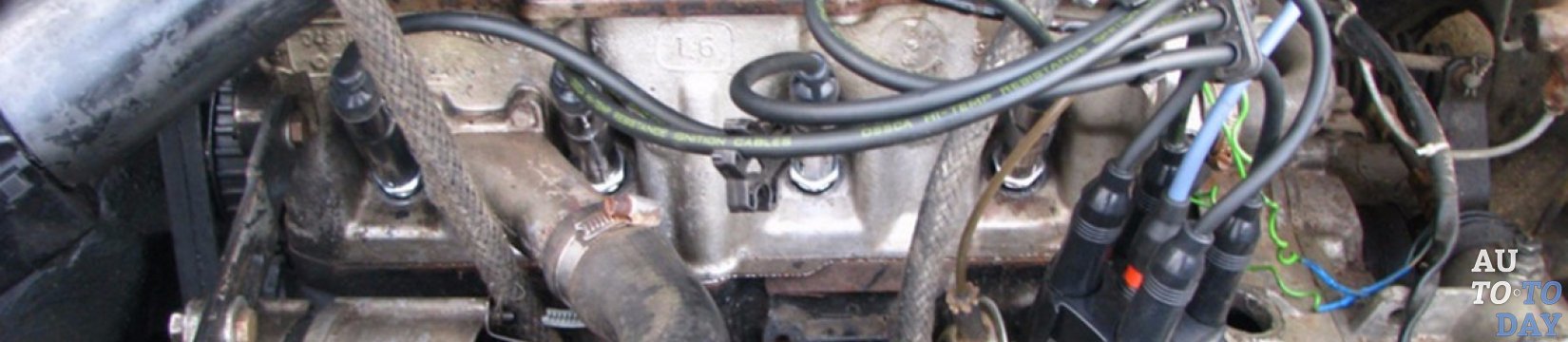

8. После установки трамблера верните на место его крышку. После ее монтажа подключите к ней высоковольтные электрические провода.

9. Далее замените катушки зажигания, так как ранее уже было сказано о невозможности использовать катушки для традиционного зажигания в рамках системы зажигания с бесконтактной подачей искры к цилиндрам.

10. Подведите к катушке все необходимые провода. Не забудьте вернуть на место три штырьковые высоковольтные электрические провода, соединяющие катушку с трамблером.

Бесконтактное зажигание 11. После установки катушки приступайте к установке коммутатора. Самое простое решение – установить его в свободной зоне между омывателем и фарой с левой стороны. Для его закрепления нужно высверлить дрелью отверстия под уши, куда нужно ввинтить саморезы. Обязательно подключите коммутатор к зажиганию с помощью соответствующего провода.

На этом заканчивается установка системы бесконтактной системы зажигания. Далее следует проверить и настроить зажигание. Делается это следующим образом:

1) Для проверки нужно снять с коммутатора разъем и надеть его на «мгновенную диагностику» (специальное устройство). Далее включите зажигание. На устройстве должна загореться пара светодиодов – сигнализаторы исправности катушки и наличия правильного напряжения (+12 В).

2) После нужно выставить момент зажигания. Коленчатый вал должен стоять в положении 10° опережения верхней мертвой точки первого цилиндра, а зажигание должно быть включено. Вращайте трамблер влево-вправо до того момента, пока не начнет светиться третья лампочка – сигнализатор датчика Холла. Как только она загорится, зафиксируйте трамблер, поверните пару раз коленвал и убедитесь в том, что момент загорания лампы совпадает с первой меткой на коленчатом валу.

Если все так, то спокойно заводите двигатель и продолжайте настройку уже в движении: на ровной местности достигните скорости в 50 км/ч, включите четвертую передачу, вдавите в пол педаль газа и прислушайтесь к звукам детонации. Если зажигание настроено правильно, то звук повториться трижды и исчезнет. Если звук повторяется, то зажигание «торопиться», а если звук вообще не появляется, что оно «опаздывает».

Если Вы хотите «протюнинговать» внутреннее наполнение автомобиля, то установка бесконтактного зажигания станет отличным вариантом.
