Бесконтактное зажигание - как оно работает?

14176

Бесконтактная система зажигания Стремление к усовершенствованию своего транспортного средства, наверное, никогда не покидало их владельцев, поэтому нет ничего странного в том, что вместе с модернизацией других агрегатов и систем автомобиля очередь дошла и до его зажигания. Отечественные машины и многие старые иномарки обладают контактным видом системы зажигания, однако, в последнее время, все чаще можно услышать о другом его виде – бесконтактном зажигании.

Конечно, на этот счет, мнения у Всех разные, однако, большинство автолюбителей склоняются именно к этому варианту. В данной статье, мы попробуем выяснить чем же бесконтактная система обязана такой популярности, из чего она состоит и как функционирует, а также, рассмотрим основные виды возможных неисправностей, их причины и первые признаки.

Преимущества бесконтактного зажигания

Бесконтактное зажигание Большинство выпускающихся сегодня автомобилей с бензиновыми двигателями, (неважно отечественного они или зарубежного производства) оборудуются системами зажигания, у которых конструкция прерывателя распределителя не предусматривает наличие контактов. Соответственно, это системы так и называются – бесконтактные.

Преимущества бесконтактного зажигания проверены на практике уже не одним автовладельцем, о чем могут свидетельствовать обсуждения этой темы на различных интернет-форумах. К примеру, нельзя не отметить простоту ее установки и настройки, рабочую надежность или улучшение пусковых качеств двигателя, в холодную погоду. Согласитесь, получается уже неплохой список «плюсов». Возможно, автовладельцам более консервативных взглядов этого покажется недостаточно, но если Вас основательно достали частые неисправности «контактной пары» и Вы начали задумываться о ее замене на более современную конструкцию бесконтактного зажигания, то вполне возможно, что данная статья поможет сделать этот последний и самый ответственный шаг.

По мнению некоторых посетителей, тех же интернет форумов, самой большой проблемой замены контактного зажигания на бесконтактное, есть сам процесс покупки комплекта. Учитывая, что стоит он немало, а в зависимости от марки и модели цена может существенно отличаться, заставить себя потратить эти деньги сможет далеко не каждый автовладелец. Тут уже, как говориться: «кто на что рассчитывает»…Но думаю, Вам, уважаемые читатели, будет интересно, какие плюсы в этой системе нашли специалисты. С их точки зрения, бесконтактная система зажигания (в сравнении с контактной) обладает тремя основными преимуществами:

Во-первых, подача тока на первичную обмотку катушки зажигания осуществляется через полупроводниковый коммутатор, а это позволяет получить куда большую энергию искры, путем возможного получения большего напряжения на вторичной обмотке той же катушки (до 10 кВ);

Бесконтактная система зажиганияВо-вторых, электромагнитный импульсный создатель (чаще всего, реализованный на основе эффекта Холла), который с функциональной точки зрения заменяет контактную группу (КГ) и по сравнению с ней, обеспечивает намного лучшие импульсные характеристики и их стабильность во всем диапазоне оборотов мотора. Как результат, мотор, оборудованный бесконтактной системой, обладает более высоким уровнем мощности и значительной экономичностью в плане топлива (до 1 литра на 100 километров).

В-третьих, потребность в обслуживании бесконтактного зажигания возникает намного реже, нежели аналогичное требование контактной системы. В данном случае, все необходимые действия сводятся лишь к смазыванию вала трамблера, спустя каждых 10000 километров пробега.

Однако, не все так радужно и в этой системе встречаются свои минусы. Основной недостаток кроется в более низкой надежности, особенно, это касается коммутаторов первоначальных комплектаций описанной системы. Довольно часто, они выходили из строя уже через нескольких тысяч километров пробега автомобиля. Чуть позже, был разработан более усовершенствованный – модифицированный коммутатор. Хоть его надежность и считается несколько высшей, однако в глобальном плане, ее также можно назвать низкой. Поэтому, в любом случае, в бесконтактной системе зажигания стоит избегать применения отечественных коммутаторов, лучше отдавать предпочтение импортным, ведь при поломке, диагностические процедуры, да и сам ремонт системы не будут отличаться особой простотой.

При желании, автовладелец может модернизировать установленное бесконтактное зажигание, что выражается в замене элементов системы на более качественные и надежные. Так, при необходимости, замене подлежит крышка трамблера, бегунок, датчик Холла, катушка или коммутатор. Кроме того, усовершенствовать систему можно и с помощью использования блока зажигания для бесконтактных систем (например, «Октан» или «Пульсар»).

Под капотомВ общем, в сравнении с контактной системой зажигания, бесконтактны вариант работает намного четче и равномернее, а все благодаря тому, что в большинстве случаев, возбудителем импульса выступает датчик Холла, который срабатывает как только мимо него проходят воздушные зазоры (щели, имеющиеся в полом вращающемся цилиндре на оси трамблера машины). Кроме того, для работы электронного зажигания (к нему часто относят и бесконтактный его вид) требуется намного меньше энергии аккумулятора, тоесть с толчка машину можно будет завести и при сильно разряженной аккумуляторной батареи. При включенном зажигании, электронный блок практически не использует энергию, а начинает ее потреблять только при вращении вала мотора.

Положительным моментом применения бесконтактного зажигания есть и то, что его ненужно чистить или регулировать, в отличии от того же механического, который не только требует большего ухода, но еще и тянет постоянный ток при замкнутых контактах прерывателя, тем самым способствуя нагреванию катушки зажигания при выключенном двигателе.

Структура и функции бесконтактного зажигания

Бесконтактную систему зажигания, еще называют логическим продолжением контактно-транзисторной системы, только в данном варианте, место контактного прерывателя занял бесконтактный датчик. В стандартном виде, бесконтактная система зажигания устанавливается на ряд автомобилей отечественного автопрома, а также, может монтироваться в индивидуальном, самостоятельном порядке – как замена контактной системы зажигания.

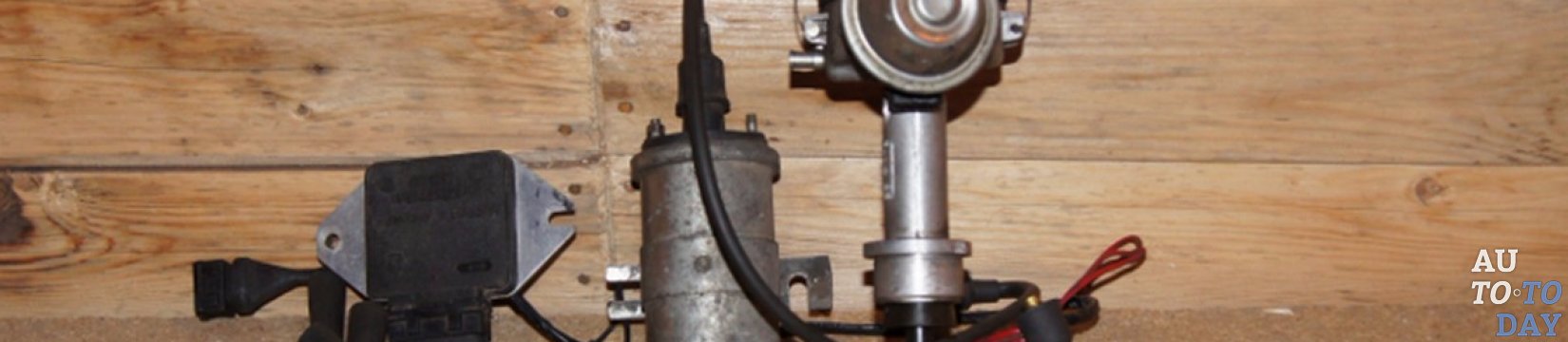

С конструктивной точки зрения, такое зажигание объединило в себе целый ряд элементов, основные из которых представлены в виде источника питания, выключателя зажигания, датчика импульсов, транзисторного коммутатора, катушки зажигания, распределителя и свечей зажигания, а используя высоковольтные провода, распределить соединяется со свечами и катушкой зажигания.

Бесконтактная система зажиганияВ целом, устройство бесконтактной системы зажигания соответствует аналогичной контактной, а разницу становит только отсутствие в последней датчика импульсов и транзисторного коммутатора. Датчик импульсов (или импульсный датчик) – это устройство, предназначенное для создания электроимпульсов низкого напряжения. Выделяют такие типы датчиков: Холла, индуктивный и оптический. В конструктивном плане, импульсный датчик объединен с распределителем и составляет с ним единое устройство – датчик-распределитель. Внешне он схожий с прерывателем-распределителем и оснащен таким же приводом (от коленвала двигателя).

Транзисторный коммутатор создан для прерывания тока в цепи первичной обмотки катушки, соответственно сигналам датчика импульсов. Процесс прерывания осуществляется благодаря открыванию и закрыванию выходного транзистора.

Формирование сигнала датчиком Холла

В большинстве случаев, для бесконтактной системы зажигания, характерным есть применение магнитоэлектрического датчика импульсов, работа которого базируется на эффекте Холла. Свое название прибор получил в честь американского физика Эдвина Герберта Холла, который в 1879 году открыл важное гальваномагнитное явление, имеющее огромное значение для последующего развития науки. Суть открытия заключалась в следующем: если на полупроводник, с протекающим вдоль током, оказать воздействие с помощью магнитного поля, то в нем появится поперечная разница в потенциалах (ЭДС Холла). Другими словами, воздействуя магнитным полем на пластину проводника с током, мы получим поперечное напряжение. Появляющаяся поперечная ЭДС может обладать напряжением лишь на 3В меньшим, чем напряжение питания.

Устройство датчика Холла предусматривает наличие постоянного магнита, полупроводниковой пластины с имеющейся в ней микросхемой и стального экрана с прорезями (другое название – «обтюратор»).

Бесконтактное зажиганиеДанный механизм имеет щелевую конструкцию: с одной стороны щели размещается полупроводник (при включенном зажигании по нему протекает ток), а с другой – находится постоянный магнит. В щель датчика, установлен стальной экран цилиндрической формы, конструкция которого отличается наличикм прорезей. Когда прорезь стального экрана пропускает магнитное поле, в полупроводниковой пластине появляется напряжение, если же сквозь экран не проходит магнитное поле, соответственно, напряжение не возникает. Периодическое чередование прорезей стального экрана создает импульсы, имеющие низкое напряжение.

В процессе вращения экрана, когда его прорези попадают в щель датчика, магнитный поток начинает воздействовать на полупроводник с протекающим током, после чего управляющие импульсы датчика Холла передаются коммутатору. Там они преобразовываются в импульсы тока первичной обмотки катушки зажигания.

Неисправности в бесконтактной системе зажигания

Кроме описанной выше системы зажигания, на современных автомобилях также еще устанавливается и контактная, и электронная системы. Разумеется, что в процессе эксплуатации каждой из них, возникают различные неисправности. Конечно, некоторые из поломок индивидуальны для каждой системы, однако, существуют и общие поломки, характерные для каждого из видов. К ним относятся:

- проблемы со свечами зажигания, неисправности катушки;

- нарушение соединений низковольтной и высоковольтной цепи (включая обрыв провода, окисление контактов или неплотное соединение).

Если говорить об электронной системе, то к этому перечню добавятся еще и неисправности ЭБУ (электронного блока управления) и поломки входных датчиков.

Кроме общих неисправностей, к проблемам бесконтактной системы зажигания часто относятся и неполадки в устройстве транзисторного коммутатора, центробежного и вакуумного регулятора опережения зажигания или датчика-распределителя. К основным причинам появления тех или иных неисправностей в любом из указанных видов зажигания, относятся:

- нежелание автовладельцев соблюдать правила эксплуатации (использование низкокачественного топлива, нарушение регулярности технического обслуживания или неквалифицированное его проведение );

- применение в эксплуатации некачественных элементов системы зажигания (свечей, катушек зажигания, высоковольтных проводов и т.п.);

- отрицательное воздействие внешних факторов окружающей среды (атмосферных явлений, механических повреждений).

Бесконтакное зажигание Конечно, любая неисправность в автомобиле, будет отражаться на его работе. Вот и в случае с бесконтактной системой зажигания, любая поломка сопровождается определенными внешними проявлениями: запуск двигателя вообще не начинается или мотор начинает работать с трудом. Если Вы заметили в своей машине этот признак, то вполне возможно, что причину следует искать в обрыве (пробое) высоковольтных проводов, поломке катушки зажигания ну или в неисправности свечей зажигания.

Работа двигателя в режиме холостого хода характеризуется неустойчивостью. К возможным неисправностям, характерным для этого показателя можно отнести пробой в крышке датчика-распределителя; проблемы в работе транзисторного коммутатора и неполадке в работе датчика-распределителя.

Увеличение расхода бензина и снижение мощности силового агрегата, могут свидетельствовать о выходе из строя свечей зажигания; поломке центробежного регулятора опережения зажигания или сбоев в работе вакуумного регулятора опережения зажигания.
