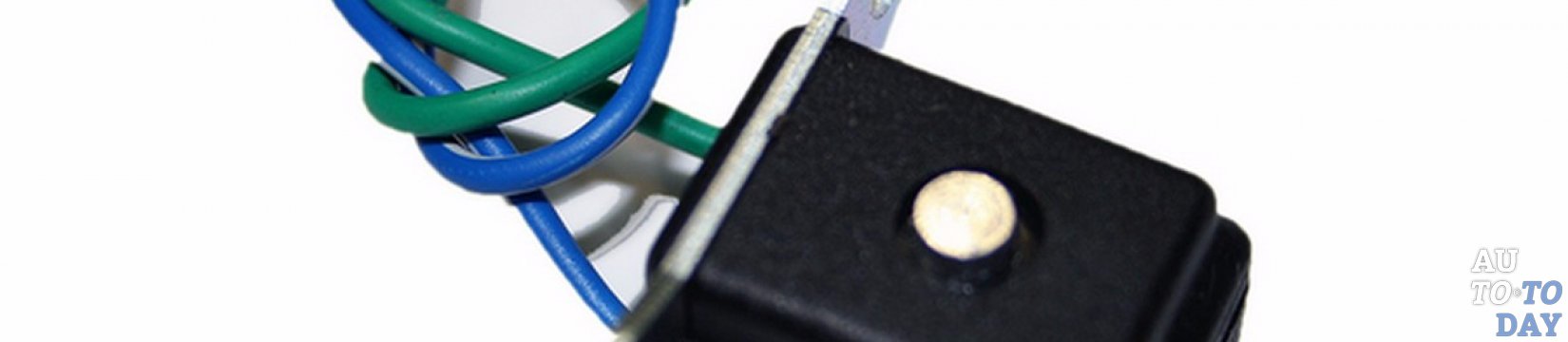

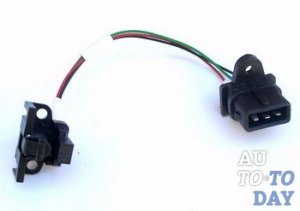

Датчик Холла Поломки в системе зажигания — серьезная проблема, которая вполне может вызвать сбои в работе двигателя, в плоть до того, что автомобиль вообще не заведется. Что бы иметь возможность своевременно устранить возникшую неприятность, нужно хорошо разбираться в строении этой системы. Но для начала, достаточно будет узнать об одной из главных частей этой системы — датчике зажигания. Существует несколько разновидностей данной детали, однако, сегодня мы расскажем о том как провести диагностику и заменить лишь одну из них — датчик зажигания Холла.

1. Что такое датчик зажигания и чем он полезен?

Датчик зажигания устанавливается на автомобилях с бесконтактной системой, которая стала следующей ступенью в развитии транзистор-контактного механизма, использующегося для активации топливного узла. Главной отличительной чертой такой системы является наличие специального бесконтактного датчика, причем допускается возможность взаимосвязи контактного зажигания с бесконтактным. По своей сути, датчик зажигания — это контрольный прибор, работа которого сосредоточена на фиксировании перемен в магнитном поле, путем изменения выходного напряжения двигателя. На автомобилях с бесконтактной системой (преимущественно отечественных) чаще всего используется датчик Холла, при чем на прорези стального экрана появляется магнитное поле, из-за чего в полупроводниковой пластине формируется напряжение. Учитывая, что прорези чередуются между собой, возникающие на экране импульсы имеют низкое напряжение. Другими словами, импульсный датчик играет роль создателя специализированных электрических импульсов, имеющих низкое напряжение. Неисправность этой детали может привести к сбоям в работоспособности инжектора.

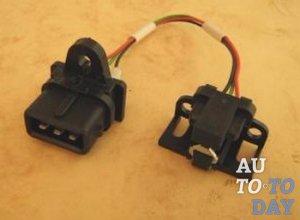

Датчик Самая простая форма датчика, действующая благодаря эффекту Холла, дает возможность передавать текущие командные сигналы, определять скорость, переключать рядом расположенные контакты. Такая система, возвращая питание, выступает в роли аналогового преобразователя. Электрическая энергия прибора, включается с помощью проводника (коммутатора), излучающего, в последствии, магнитное поле. Данное устройство, в случае замыкания или сбоев в работе двигателя позволяет замерить силу тока, без прерывания цепи, что очень удобно, если транспортное средство неожиданно заглохнет. Кроме этого, датчик Холла имеет и другие, полезные для автомобиля достоинства: способствует повышению мощности силового агрегата; позволяет ускорить функционирование различных систем транспортного средства и определенным образом защищает автомобиль от аварийных ситуаций на дороге.

На ряду с описанным датчиком зажигания, в современном автомобильном мире применяются и другие: индуктивный датчик, работа которого базируется на изменении индукции специального элемента, имеющего повышенный уровень чувствительности. В этом случае, подобные изменения вызваны сменой:

- зазора между чувствительным элементом и постоянно движущимся ферромагнитным объектом;

- оптический датчик зажигания.

Работает путем прерывания шторками обтюратора, направленного на фототранзистор, инфракрасного луча. В основном, именно ним заменяют датчик Холла.

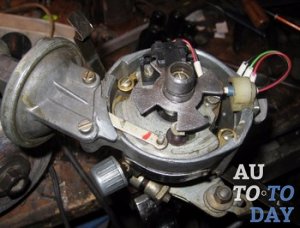

Проверка датчика Каким бы не был датчик зажигания в бесконтактной системе, все они соединены с блоком распределителя, составляя таким образом единый целостный механизм, который так и назвали — датчик-распределитель. С внешней стороны, такое устройство похоже на прерыватель, имеющие практически аналогичный привод, при чем он может соединятся с коленвалом мотора. Что касается датчика зажигания, использующего в работе эффект Холла, то в большинстве случаев, он применяется в автомобилях с целью оперативного запуска антиблокировочной тормозной системы, двигателя внутреннего сгорания и тахометра.

2. Как можно проверить датчик Холла?

Если датчик Холла вышел из строя, определить причину появление проблемы «на глаз» у Вас точно не получится. Максимум, что можно сразу сделать — это визуально оценить состояние прибора, посмотреть нет ли на нем заметных механических повреждений, осуществить проверку электрической цепи на наличие обрыва или неправильного подключения соединительных разъемов. Для более детальной диагностики, придется обращаться за помощью к сотрудникам станции технического обслуживания, где смогут провести необходимое тестирование. Заключается подобная процедура в проверке приема сигнала датчика с помощью специального прибора осциллографа, в процессе использования которого, будет показан полный список имеющихся неисправностей. Поводом «позвать на помощь», могут стать следующие признаки нестабильной работы транспортного средства:

- часто возникающие проблемы с запуском двигателя: либо тяжело заводится, либо реакция на старт полностью отсутствует;

- нестабильность работы двигателя на холостом ходу: рывки, перебои, «плавание» оборотов;

- периодическое «дерганье» автомобиля в процессе езды на больших оборотах;

- непредсказуемое поведения мотора — может в любой момент прекратить работу.

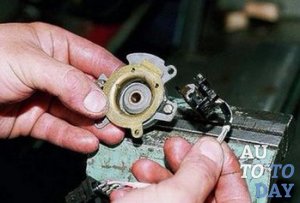

Проверка датчика Холла При наличии описанных симптомов, стоит осуществить проверку датчика Холла. На сегодняшний день известны несколько способов проведения подобной диагностики. Наиболее простой из них — позаимствовать у кого-то исправный датчик и установить его на место своего. Если проблема ушла, значит придется посетить автомагазин и приобрести новую деталь. Также, можно одолжить тестер (вольтметр) и измерить напряжение на выходе, у исправного датчика оно должно находится в пределах от 0,4 до 11 В.

Еще одним вариантом проверки является метод имитации датчика Холла. Для этого нужно вытянуть из датчика колодку с тремя штекерами, затем включить зажигание и соединить между собой третий и шестой выходы. Если в результате появилась искра, то с большое долей вероятности, можно говорить о неисправности устройства. В случае отсутствия вольтметра, датчик Холла можно проверить и без него, главное не спеша выполнять перечисленные ниже действия:

- подключите свечу к выводу провода катушки;

- соедините резьбовую часть свечи с массой;

- каретку с датчиком нужно демонтировать, после чего подсоедините разъем;

- включите зажигание, а затем проведите металлическим предметом (можно отверткой) возле датчика. Если на свечке появится искра — значит все работает.

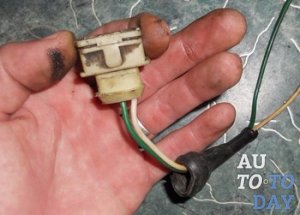

Датчик Некоторые автолюбители рекомендуют проводить проверку с помощью несложного самодельного прибора. Для его создания Вам понадобятся простой светодиод и сопротивление в 1 Ом с двумя отрезками гибкого провода (их длина должна быть удобной для работы), которое припаивается к его ножке. Суть проверки этим способом заключается в определении наличия электропитания на датчике, следующим путем: штекерная коробка отсоединяется, а тестер подключается к 1 и 3 клемме, после чего включают зажигание, если проводка автомобиля работает в нормальном режиме, прибор покажет напряжение в 10 Вольт и выше.

Дальше, точно также (к тем самым клеммам) подсоединяем самодельное устройство и если полярность была выбрана верно, то светодиод загорится, в противном случае, концы проводов следует поменять местами. Дальнейшая схема проверки следующая: накинутый на первую клемму провод там и оставляем, а на свободную вторую, перебрасываем конец с третьей, затем проворачиваем распредвал (стартером или вручную) и наблюдаем за реакцией светодиода. Если он «моргает», значит датчик зажигания исправен и не нуждается в замене.

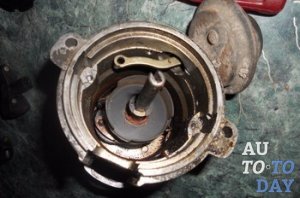

Проверка датчика Для проверки датчика Холла используют также мультиметр, который подсоединяют к выходному контакту зажигания, предварительно выставив на нем режим вольтметра. Исправное устройство заставит стрелку прибора двигаться в диапазоне от 0,4 до 3 Вольт.

Инструкция замены датчика Холла

Предположим, что результаты диагностики подтвердили Ваши подозрения: датчик зажигания Холла сломался и его нужно заменить, с чего же начать этот процесс? В первую очередь, стоит отметить возможность самостоятельного устранения возникшей проблемы, но перед покупкой новой детали не лишним будет подробное изучение рекомендаций производителя, касающихся ее параметров. И так, когда все готово, включая подручные инструменты (отвертки, ключи, молоток, пласкогубци и т. д.) можно преступать к замене. На начальном этапе производится демонтаж старого датчика (тут главное сделать все правильно и не переусердствовать):

- трамблер снимается с машины (при помощи ключа на 13), после чего его крышка отсоединяется (откручиваются болты крепления);

- бегунок нужно демонтировать (достаточно будет просто потянуть его немного вверх);

- следом за бегунком снимают черную (обычно пластиковую) крышку, выкручивают крепежный болт, отвечающий за крепление штекера и достают сам штекер;

- крепежные болты, удерживающие пластину датчика следует выкрутить;

- тоже самое проделайте с болтами, которые крепят вакуум-коректор;

- теперь, через небольшое отверстие извлекаем стопорное кольцо, при этом, удобнее всего использовать длинногубцы;

- тяга вакуум-корректора снимается со штифта опорной пластины, а следом за ней с распределителя достают корректор;

- дальше, с помощью отвертки, нужно легонько разогнуть зажим и вынуть провода, после чего опорную пластину снимают, а так как ее больше ничего не держит, сделать это несложно;

- перевернув пластину, Вы увидите сломанный датчик Холла, который предстоит заменить. На этом этап демонтажа можно считать завершенным.

Дальнейшие действия, также не составят труда: нужно просто открутить два болтика и выполнить замену. После монтажа нового датчика, все описанные действия выполняются в обратном порядке. Ну что ж, надеемся все получилось!
