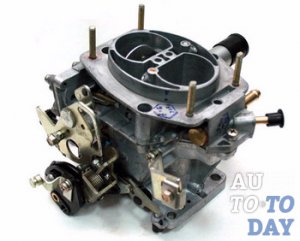

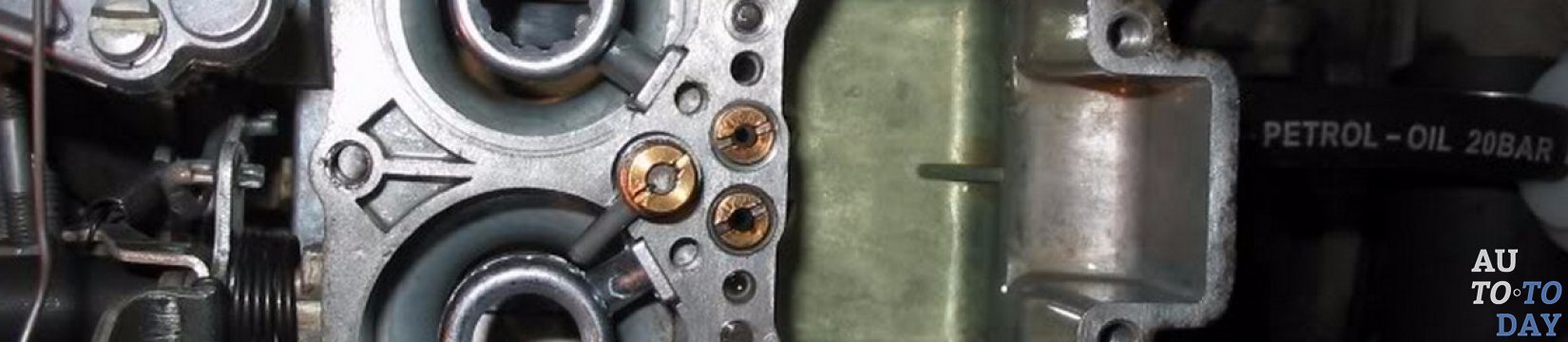

Карбюратор С каждым годом, индустрия автомобилестроения предоставляет нам новые технические усовершенствования транспортных средств, делая современные автомобиле все менее похожими на своих исторических предков. Вот взять хотя бы двигатель, перенесший за свою историю не одно изменение. Еще до недавнего времени, практически все силовые агрегаты были карбюраторные, однако сегодня их полностью вытеснила инжекторная система. Оно и неудивительно – к хорошему всегда быстро привыкаешь, но правда в том, что предшественники инжектора еще долго будут встречаться на дорогах нашей страны. В связи с этим, информация об устройстве карбюратора, его функциях и предназначении, точно лишней не будет.

1. Предназначение карбюратора

Карбюратор является узлом системы питания двигателя внутреннего сгорания и предназначен для приготовления оптимального состава горючей смеси путем смешивания воздуха и жидкого топлива, а также последующей ее подачи в цилиндры мотора. Карбюратор широко применяется на различных двигателях, которые обеспечивают работу самых разнообразных механизмов. Что касается автомобильной индустрии, то с 80-х годов прошлого века карбюраторные системы подачи топлива начали вытиснятся более современными инжекторными. Принцип работы карбюратора базируется на обогащении горючего воздухом, после чего топливно-воздушная смесь попадает в цилиндры силового агрегата транспортного средства и приводит его в движение.

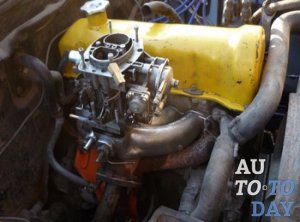

Карбюратор Среди некоторых автолюбителей бытует мнение, что мотор сам всасывает топливо, но это, конечно же, не так. Процессом его подачи занимается вышеупомянутое устройство, а точнее одна из его составляющих частей, именуемая диффузором карбюратора. Именно он предназначается для сужения «горла» карбюратора, что в момент прохождения сквозь него воздушных потоков, вызывает разряжение воздуха и соответствующий спад давления. После этого, сквозь маленькое отверстие для подачи топлива (установлено в этом месте) под большим давлением, топливная смесь перемещается из поплавковой камеры в «горло» карбюратора, а затем, уже обогащённое топливо, после прохождения выпускного коллектора, попадает в цилиндры силового агрегата.

Кроме того, в задачу карбюратора, также входит распознавание различных рабочих режимов двигателя: холостого хода (нейтральной передачи), средних оборотов мотора, максимальной нагрузки и работы автомобильного двигателя после полного охлаждения (к примеру, после ночи на морозе).

Реакция карбюратора, на каждый из названных режимов, должна быть разной, а соответственно, разными будут и процессы дозировки впрыскиваемого топлива и обогащения топливной жидкости кислородом, ведь каждая часть механизма обязана исправно работать и быть четко откалиброванной.

2. Внутреннее устройство карбюратора

В устройство самого обычного (простого) карбюратора, входят две основные составляющие – поплавочная и смесительная камеры. Процесс смешивания горючего, проходит на протяжении всего пути передвижения топлива и воздуха по впускному тракту, вплоть до самого попадания в цилиндры двигателя, а его началом, считается момент впрыска бензина в смесительную камеру.

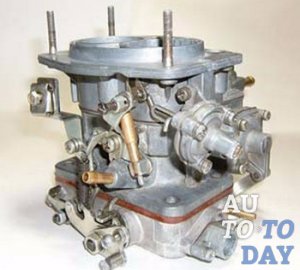

Карбюратор Одним из важных критериев правильной работы карбюратора является точность регулировки уровня топливной смеси в поплавочной камере, которая проходит следующим образом: когда происходит потребление топлива и камера постепенно становится свободной, поплавок начинает опускаться вниз, открывая тем самым игольчатый клапан. В этот момент, начинает действовать бензонасос, благодаря которому, топливная жидкость снова заполняет поплавочную камеру, а игольчатый клапан возвращается в исходное, закрытое положение. В результате проведенных действий, объем топливо-воздушной смеси камеры поддерживается на постоянном уровне. Иногда, для повышения мощности мотора и увеличения скорости набирания оборотов, на карбюратор устанавливают электрический бензонасос.

Распылением горючей смеси в полости карбюратора, занимается специальный распылитель, представленный в виде трубки, установленной в смесительной камере. Также, важную роль в деятельности описанного устройства играет воздушная заслонка, размещенная над диффузором смесительной камеры. Ее главной задачей является регулирование состава смеси, а значит по мере опускания данного элемента, количество топлива в ней будет увеличиваться. Благодаря наличию воздушной заслонки, а точнее обогащению с ее помощью топливо-воздушной смеси, водитель может завести машину даже после полного охлаждения. Проще говоря, заслонка перекрывает подающиеся в карбюратор воздушные потоки и позволяет впрыскивать большее количество обогащенного горючего, которое поступает в цилиндры мотора из поплавочной камеры.

Таким образом, остывший мотор получает больше топлива и легче заводиться. Если в качестве дополнения, установить на карбюратор еще и автозапуск, то можно избежать необходимости «ручного» прогревания, а вместе с ним и вынужденного пребывания в холодной машине. Более того, при установке автозапуска, полезной будет и установка автоподсоса, которая предоставит возможность полной автоматичности всего процесса прогрева.

Чрезмерное заслонение воздушного зазора, вызывает переобогащение смеси и последующую остановку сгорания топлива. Управление топливо-воздушной смесью осуществляет дроссельная заслонка, установленная в нижней части смесительной камеры (со стороны двигателя).

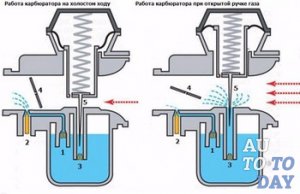

Работа карбюратора Еще одним важным элементом правильного функционирования карбюатора есть упомянутый ранее диффузор. Он представляет собой некий участок сужения смесительной камеры, в котором наращивает скорость поступающий в мотор воздух, в результате чего у распылителя создается разрежение. Попадая под влияние такого перепада, поступающая из распылителя топливная смесь, активно смешивается с потоком воздуха. В распылитель, бензин попадает из поплавочной камеры через определенный канал, в котором имеется жиклер, отвечающий за скорость передачи топлива в распылитель. Жиклер – это винт, имеющий сквозное отверстие строго рассчитанного диаметра и формы.

После прогрева мотора, логичным было бы вспомнить и о системе холостого хода, которая нужна для подачи топлива в режиме низких оборотов. Как известно, в таком случае, горючей смеси требуется меньше, и главная дозирующая система не функционирует. При этом, работа карбюратора не отличается особой сложностью: все что требуется – это затянуть или отпустить регулировочные винты, в следствии чего, подача воздуха (или топлива) сократится.

Существенную роль в эффективной работоспособности карбюратора, играет ускорительный насос, предназначенный для резкого увеличения нагрузок на двигатель, необходимых для его равномерной работы (что бы машина не глохла). Когда насос начинает действовать, происходит открытие дроссельной заслонки с последующим резким впрыском топлива, при чем, это явление обязательно как для однокамерного карбюратора, так и для двухкамерного.

3. Главная дозирующая система

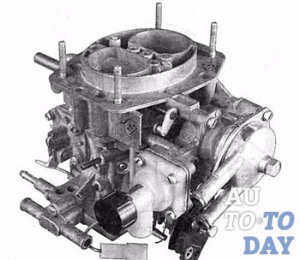

Карбюратор Свое название, главная дозирующая система получила исходя из возможности функционирования в условиях всех рабочих режимов силового агрегата, а также, исходя из определения эффективности его рабочего процесса, экономичности, долговечности и уровня токсичности отработанных газов. Соответственно, топливный жиклер системы, получил статус главного жиклера карбюратора.

Основная задача главной дозирующей системы – обеспечить необходимый состав топливной смеси в процессе работы мотора, как при частичных нагрузках, так и при полном открытии дроссельной заслонки карбюратора.

В общем понимании, такая система и есть элементарным карбюратором, оснащенным каким-либо дополнительным (компенсационным) устройством, которое обеспечивает необходимый состав топливной смеси во всех его рабочих режимах. На протяжении всего периода использования карбюраторных двигателей внутреннего сгорания, существовало множество способов компенсации горючего. За последние десять лет, наибольшей популярности добились карбюраторы эмульсионного типа, в которых компенсация топливной смеси осуществляется путем снижения разрежения в распылителе системы, посредством использования специального жиклера для впуска воздуха. Такой жиклер еще называют главным воздушным жиклером.

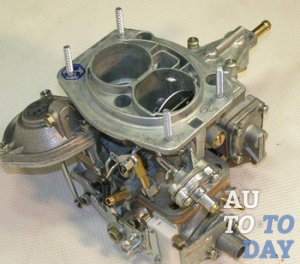

КарбюраторНа сегодняшний день, одними из наиболее популярных типов карбюраторов, есть карбюраторы с переменным сечением диффузора. В этих устройствах, необходимый состав горючего достигается за счет применения автоматического прибора, который обеспечивает поддержание практически постоянной скорости потоков воздуха в диффузоре, а также за счет дополнительного механизма, обладающего жиклером переменного сечения. Жиклер связан с диффузором пневматическим, либо механическим путем, при чем, площадь его сечения увеличивается в соответствии с увеличением площади сечения диффузора.

Карбюраторы, имеющие переменное сечение диффузора, выпускались разными фирмами в самых различных конструктивных вариантах, однако, учитывая ограниченный срок службы (из-за сложностей механических и пневматических соединений), в наше время они не нашли широкого применения. Более того, при всей своей внешней простоте, внутреннее строение таких карбюраторов, делает их довольно сложными приборами.

Помимо уже названных способов компенсации горючего, используют также механический вариант дозировки топлива, с применением профилированной иглы, способной изменять площадь сечения главного жиклера, в зависимости от угла открытия дроссельной заслонки. Данная схема – традиционная для самой старой карбюраторной фирмы «Картер», которая выпускает свою продукцию и в настоящее время.

В отдельных конструкциях карбюраторов, профилированная игла и дроссельная заслонка, связывались между собой посредством рычагов. Чуть позже, такие устройства были существенно усовершенствованы: привод иглы осуществлялся пневмомеханическим или пневматическим способом. Жиклер и игла дозирующего элемента составляют прецизионный узел. Все применяемые, в настоящее время, способы компенсации, обязательно должны согласовываться с работой системы холостого хода, которая не только занимается обеспечением режима работы мотора, но и выступает в роли составной части компенсационного устройства. Особенно актуальное значение она имеет на эмульсионных карбюраторах, с понижением разрежения у распылителя.
