Карбюратор: что это такое

09 Июля 2015

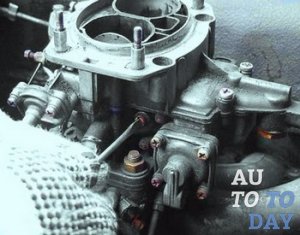

Карбюратор Приветствуем Вас, уважаемые и дорогие наши автолюбители! Наверное, Вы все интересуетесь тем фактом, что же дальше происходит с автомобильным двигателем после того, как его завели. Как вообще двигатель осознаёт, что нужно максимально ускорить обороты, когда Вы нажимаете до упора педаль газа?

И как вообще происходит потребление бензина? В этой статье мы Вам поведаем о классическом методе питания мотора – карбюраторном типе топливного впрыска. Давайте постепенно рассмотрим то, как он работает.

История карбюраторов

Первым автомобилям карбюратор был попросту не нужен, так как они потребляли светильный газ, а не топливо, подобное современному. Газ напрямую попадал в камеру сгорания в разряженном виде. Аналогичный принцип действия применялся для создания газобаллонного оборудования для автомобилей в первом поколении. Светильный газ был не многим по карману в то время.

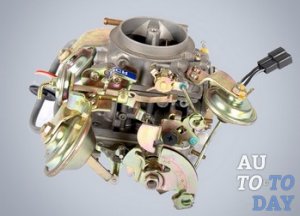

Карбюратор

Водители автомобилей столетней давности, для поступления топлива в двигатель, вручную открывали игольчатый клапан карбюратора. Но тут нужна спортивная подготовка, чтобы сразу после запуска двигателя автомобиля, вовремя выскочить из него. В связи с этими имеющимися проблемами, ближе к концу 19 века, учёные уже начали «чесать лбы», обдумывая варианты замены дорогого автомобильного топлива более дешёвым и экономичным.

Выход нашёлся – это оказалось жидкое топливо. Но снова автоинженеры столкнулись с новой трудностью, топливо не могло воспламеняться без кислородного вмешательства. Это и привело к появлению устройства, которое способно смешивать оба компонента, пропорционально его дозируя. Изобретено оно было в Италии Луиджи Де Христофорисом в 1876-ом году и получило название «карбюратор». Конструктивно да и по принципу своего действия он отличался от карбюраторов современности. Для того, чтобы получалась необходимая смесь, топливо нагревалось и уже потом смешивалось с воздухом.

Исследования в этой области успешно продолжались и успехом были увенчаны два известных ныне имени Вильгельм Майбах и Готлиб Даймлер. В 1877-ом году был изобретён первый двигатель внутреннего сгорания, который был оснащён карбюратором распылительного типа. Он то и явился прообразом устройств современности. Для того, чтобы максимально увеличить мощность двигателей спортивных автомобилей, в них встраивали карбюраторы по количественному соотношению равные числу цилиндров в автомобиле.

А вот под конец 20-го века карбюраторы стали полностью контролироваться электроникой. Из-за наличия в них большого количества электромагнитных клапанов, карбюраторам требовалось устройство управления. Например, карбюраторы Hitachi, которые использовались в автомобиле Nissan Sunny, имели не менее 5 клапанов и заслонки, управляемые электроникой. Вскоре карбюраторы сменились системой моновпрыска. Преимущества его заключались в способности смешивать топливо и воздух в наиболее точных пропорциях. Крайней ступенью развития впрысковых систем стал инжектор.

Карбюратор стал очень универсальным устройством. Так например карбюратор времён СССР даже в наше время можно успешно установить на любой двигатель иностранного образца, достаточно только найти или в крайнем случае выточить необходимый переходник.

Сегодня карбюраторы применяются лишь на специальной технике. Электроника же тоже имеет свои недостатки. Например, она боится воды, поэтому на вездеходах, предназначенных для форсирования болот, актуальнее использовать карбюратор, который является механическим устройством. Ведь его можно высушить, если даже и попадёт на него вода.

Какие бывают карбюраторы?

Карбюраторы можно подразделить на три следующих типа: барботажный, мембранно-игольчатый и поплавковый.

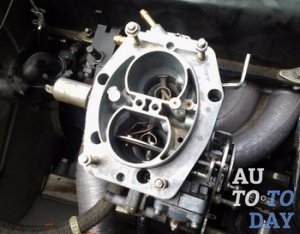

Карбюратор автомобиля Барботажный карбюратор является самым несовершенным типом, который уже не используется на современных машинах. Принцип его работы заключался в следующем: в бензобаке, на уровне чуть выше максимальной топливной отметки располагалась доска с двумя патрубками. Один проводил наружный воздух топливный бак, другой забирал этот воздух, но уже смешанный с топливными парами. Появлялась топливная смесь. Заслонка дросселя была расположена в отдельности от мотора.

Эти карбюраторы были очень требовательны к топливному составу. Другие опасные недостатки такого типа карбюратора заключались в большой конструкции и отсутствием возможных регулировок, что приводило к повышенной взрывоопасности.

Поплавковый карбюратор получил широчайшее распространение за свою надёжность , лёгкость регулировок и качество смеси топлива, что получалась на выходе.Прошло время и этот тип устройства поменялся просто до неузнаваемости.

Новый карбюраторный тип получил название мембранно-игольчатого. Первое и основное его отличие заключалось в индивидуализации карбюратора, превращении его в самостоятельный обособленный узел. Его конструкция вмещала в себя несколько, разделённых мембранами, камер. Через эти камеры проходил поршень, увенчанный иглой, она закрывает и открывает топливный доступ в камеры, воздействуя тем самым на клапан. Главным преимуществом такого типа карбюраторов является простота. Кроме того, он имеет большую ценность за то, что он может работать в абсолютно разных положениях, независимо от того как и куда направлена сила тяжести.

Хотя он имеет и недостатки. Это сложность его регулировки, чувствительность к ускорениям, которые перпендикулярно направлены к мембранам, диапазон смесей на выходе не достаточно широк и переходы между режимами происходят медленно. Этот тип карбюраторов практически не был использован именно в автомобилях, но он стал основополагающим переходным звеном к появлению самого успешного конструктивного типа.

Им стал поплавковый карбюратор. Он отличается от всех других типов своей надёжностью, простотой регулировок и смесью, которая была высочайшего качества. Конструкция его состоит из поплавковой и смесительной камеры. Так же он оснащается разнообразными устройствами дозирования: воздушными и топливными клапанами, а так же жиклером. Эти качества поплавковых карбюраторов и сделали их самыми удачными конструктивно используемыми, на основе которых и были разработаны множественные модификации.

Карбюраторы классифицируются также и по способу поддержания давления в поплавковой камере. Оно может осуществляться двумя способами. В первом случае воздух из смесительной камеры поступает в поплавковую через патрубок, благодаря этому выравнивается давление в обоих камерах. Таким образом топливная смесь остается высококачественной. Устройство таких карбюраторов называется балансированным. Топливные смеси могут двигаться как горизонтально, так и вертикально.

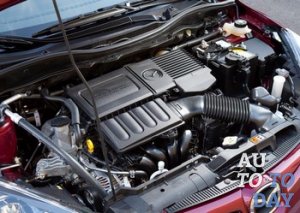

Внутренности автомобиля Во втором случае воздух поступает по отдельному каналу в поплавковую камеру. Это приводит к засорению топливного фильтра, обогащая топливную смесь. Разность давлений в камерах получается из-за засоренности фильтра. Балансированные карбюраторы отличаются от небалансированных тем, что разность давлений в камерах остаётся неизменной, из-за чего не меняется состав смеси.

Классификация по направлению движения топливной смеси

Смесевой поток может двигаться как вертикально вниз, так и вертикально вверх, а так же и горизонтально. Соответственно и названия отсюда: карбюратор с нисходящим потоком, с восходящим и горизонтальным потоками. Первый – наиболее эффективный за счёт лучших мощностных показателей. Так же их расположение наиболее удобное, что положительно влияет на обслуживание и регулирование настроек.

Классификация по количеству смесительных камер

По мере совершенствования ДВС, развивались и карбюраторы. Так для двигателей, которые превышали два цилиндра, использовались двухкамерные карбюраторы. Принцип остался неизменным, но изменилось устройство. Такая система необходима для наиболее эффективного распределения смеси между цилиндрами.

Существует и разновидность такого карбюратора, где заслонки открываются последовательно. Его устройство примерно аналогичное. Разница лишь в приводах заслонок дросселей и конструкции выпускных патрубков. Двухкамерные карбюраторы выполняют работу более эффективно. Самым лучшим образом данные карбюраторы справлялись V-образных двигателях. Многокамерные карбюраторы призваны увеличивать мощность двигателя и снижать топливный расход, а следовательно и выбросы вредных веществ в атмосферу. Лучшие характеристики показывают многокамерные карбюраторы с последовательным открытием дроссельных заслонок.

Принцип работы

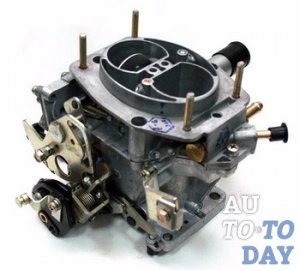

Карбюратор Основная задача карбюратора заключается в смешении воздуха и топлива. Различные модификации смешивают воздух и топливо по одинаковому принципу. Как мы уже узнали, поплавковый тип карбюратора – самый популярный. Его конструкция такова: поплавковая камера, поплавок, запорная игла поплавка, жиклер, смесительная камера, распылитель, трубка Вентури, дроссельная заслонка.

Поплавковая камера и бак соединены трубкой, через которую движется топливо. Топливо, находящееся внутри камеры, регулируется двум деталями, что взаимосвязаны между собой – это игла и поплавок. Когда в камере падает топливный уровень, поплавок и игла опускаются вместе. В данном случае игла открывает доступ к новой порции топлива. Следовательно в момент заполнения камеры поплавок подымается вместе с иглой, тем самым перекрывая доступ.

В нижней части камеры располагается жиклер – калиброванное устройство, дозирующее подачу топлива. Через него топливо попадает в распылитель. Следующим этапом действие из поплавковой камеры переносится в смесительную. Там и происходит подготовка горючей смеси.

Карбюраторные автомобили расходуют не больше топлива чем машины с распределительным впрыском. Всё зависит от производительности жиклёров или форсунок. Они бывают как экономичными или не достаточно. В смесительной камере находится, увеличивающий скорость воздушного потока, диффузор. Диффузор создаёт возле распылителя разреженный воздух. Этот воздух помогает высасыванию топлива из поплавковой камеры и распылению его в смесительной.

Преимущества и недостатки карбюраторов

+ Прекрасная ремонтопригодность. К карбюратору можно приобрести ремонтный комплект, позволяющий заменить его даже в условиях далёких от сервиса.

Но актуальность этого достоинства давно уже утратила своё значение. Ведь развитие компьютерных технологий, а следовательно и диагностики, создало все условия для простоты ремонта инжектора. Диагностическую программу можно установить, как приложение на планшет или смартфон, а считывание ошибок можно будет совершать при помощи определённого кабеля-переходника.

- Тонкий и сложный механизм. Он требует некоторой периодической регулировки и чистки.

- Корректная работа зависит от условий погоды. Зимой конденсат в нём замерзает, летом же наоборот, топливо может испаряться от перегрева.
