Электромагнитная форсунка - чем она отличается от обычной?

7483

Топливная форсунка Топливная форсунка сейчас стала неотъемлемой частью топливной системы многих современных автомобилей. Подобные приспособления начали ставить в 30-х годах 20 века на авиамоторы, а позже на гоночные автомобили. Более широкое распространение в автомобилестроении они получили не так давно, только в 70-80-х годах 20 века. Причиной широкого использования форсунок стали топливный кризис и повышенное внимание к сохранению окружающей среды.

До 70-80-х годов 20 века для достижения большей мощности двигателей транспортных средств распространено было преднамеренное переобогащение воздушно-топливной смеси. Конечно, это имело свой эффект и транспортные средства становились более шустрыми. Но эта шустрость увеличивала расход топлива и приводила к избытку продуктов горения в выхлопных газах. Чтобы решить эти проблемы, нужно было доработать конструкцию топливной автомобильной системы. Это и привело к использованию топливных форсунок в автомобилестроении. Сначала начали ставить системы с одной форсункой (моновпрыск), а позже – системы распределённого впрыска топлива. Первая электромагнитная форсунка с электронный управлением впрыска появилась в 1967 году. Она производила подачу топлива в камеру сгорания через равные промежутки времени.

1. Что такое электромагнитная форсунка.

Топливные форсунки Форсунка или, как её иногда называют, инжектор – это элемент двигательной системы автомобиля, который предназначается для дозировки подачи и распыления топлива в камеру сгорания двигателя, а также для формирования воздушно-топливной смеси. Кроме того, форсунки выполняют функцию герметизации камеры сгорания двигателя.

Форсунки ставят в большей степени на бензиновые двигатели (даже на те, что оборудованы системой непосредственного впрыска). Но встречаются и дизельные двигатели с форсунками. Распыление топлива происходит за счёт высокого уровня давления, создаваемого форсунками. Для бензина достаточно нескольких атмосфер, а для дизельного топлива необходимы сотни и тысячи атмосфер (только при таком давлении дизельное топливо приобретает нужные характеристики).

Различают три основных вида топливных форсунок:

- Электромагнитные форсунки.

- Пьезоэлектрические форсунки.

- Электрогидравлические форсунки.

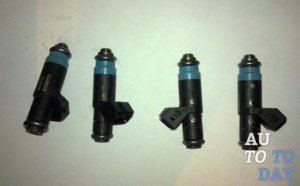

Форсунки Остановимся на первом типе форсунок. Электромагнитная форсунка основана на работе электромагнита. Она начинает действовать во время поступления на обмотку возбуждения клапана некоторого напряжения в соответствии с заложенным алгоритмом в блоке электронного управления. Эта обмотка возбуждения и представляет собой некую копию электромагнита. Если сравнивать топливные системы с форсунками и карбюраторные топливные системы, то первые имеют как достоинства, так и недостатки перед вторыми.

Достоинства топливных форсунок по сравнению с карбюраторными системами:

1. Точная дозировка топлива, благодаря чему обеспечивается его экономный расход.

2. Токсичность отработанных газов сводиться к минимуму.

3. Мощность автомобильного двигателя с форсунками возрастает на 10%.

4. Запустить двигатель с форсунками намного легче вне зависимости от погоды на улице.

5. Форсунки улучшают динамические свойства автомобиля.

6. Чистить и менять форсунки и другие элементы двигательной системы необходимо заметно реже, чем в карбюраторных двигателях.

Недостатки топливных форсунок по сравнению с карбюраторными системами:

1. Для нормальной работы форсунок топливо должно быть очень качественным. Если состав топлива нарушается, то форсунки быстрой выйдут из строя.

2. Стоимость ремонта или замены топливных форсунок очень высокая.

Учитывая все достоинства, двигатели с форсунками и получили такую популярность среди автопроизводителей.

2. Устройство электромагнитной форсунки.

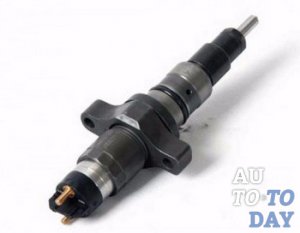

Электромагнитная форсунка Обычно, форсунка состоит из одного канала. Но встречаются варианты и с двумя каналами, когда по одному каналу выбрасывается топливо, а по второму – состав, необходимый для распыления топлива (жидкость, газ, пар). Устройство электромагнитной форсунки предельно простое. Она состоит из таких компонентов:

1. Фильтр в виде сетки.

2. Электрический разъём.

3. Электромагнитная обмотка возбуждения.

4. Специальная пружина.

5. Якорь от электромагнита.

6. Корпус форсунки.

7. Уплотнение на корпусе.

8. Игла форсунки.

9. Сопло форсунки.

Сопло предназначается для осуществления разбрызгивания топлива. От качества исполнения данного элемента зависит работа всего прибора. Фильтр сеточного типа необходим для фильтрации топлива, которое будет проходить через форсунку. Фильтр нужен, так как форсунки очень чувствительны к наличию сторонних элементов в топливе.

Через электрический разъём на форсунки поступает электроэнергия, которая потом переходит на электромагнитную обмотку возбуждения. Пружина предназначается для возвращения иглы форсунки в исходную позицию после впрыска. Якорь электромагнита производит управление, и осуществляет движение иглы форсунки. Игла форсунки производит открытие и закрытие сопла, благодаря чему происходит управление впрыском топлива. Все конструктивные элементы форсунки располагаются в определённом порядке в её корпусе. Уплотнение на корпусе необходимо для более качественной и надёжной установки прибора в топливную систему.

3. Принцип работы электромагнитной форсунки.

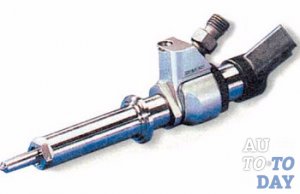

Топливная форсунка Принцип работы электромагнитной форсунки состоит в следующем. После включения зажигания, электромагнитные форсунки получают от блока управления команды с определённой частотой. Под воздействием этих команд они принимают два возможных положения: открытое или закрытое. Если на форсунку напряжение не подаётся, то игла под воздействием пружинного механизма и давления топлива прижимается к седлу клапана и форсунка в это время не обеспечивает подачу топлива в коллектор.

Когда электронный управляющий блок по заложенному алгоритму подаёт на электромагнитную обмотку возбуждения необходимое напряжение, создаётся электромагнитное поле, которое провоцирует втягивание якоря с иглой и освобождение сопла форсунки, преодолевая силу пружины. Через сопло и производиться впрыскивание топлива в камеру сгорания. Когда напряжение исчезает, игла форсунки под воздействием пружины возвращается в исходное положение.

Все современный форсунки оснащаются электронной системой контроля впрыска топлива. Электронная система контроля впрыска топлива принимает команды от датчиков в двигателе, на основе которых определяет нужное количество топлива для двигателя в данный момент и отправляет сигналы форсункам. А форсунки открываются в нужное время и производят впрыск необходимого количества топлива. То есть они дают возможность довольно точно дозировать впрыск топлива в коллектор.

Впрыскивание топлива осуществляется сверху вниз через распылительную пластину, от формы и конструкции которой зависит форма струи. Качество работы форсунки определяется по характеру распыления топлива, который она способна обеспечить. Форсунка должна давать конусообразное распыления с ровный и непрерывным факелом.

Работу форсунок определяют по таким характеристикам:

1. Динамический диапазон функционирования.

2. Минимальная подача топлива за один цикл.

3. Время на открытие форсунки.

4. Время на закрытие форсунки.

5. Угол распыления.

6. Дальность топливного факела.

7. Мелкость и зернистость распыления.

8. Характер распределения топлива в факеле.

4. Игла форсунки.

Распылитель – это одна из основных частей форсунки, которая состоит из двух элементов:

1. Иглы.

2. Корпуса.

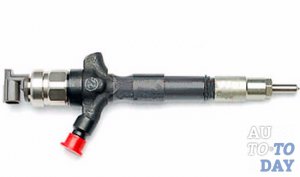

Топливная форсунка Игла форсунки изготавливается из легированной стали, очень тщательно обрабатывается и имеет высокую степень твёрдости поверхности. Высокая твёрдость поверхности просто необходима для обеспечения работы форсунки в условиях высокой температуры и высокого давления. Качество функционирования иглы форсунки зависит от зазора между ней и корпусом распылителя. Поэтому иглу и корпус форсунки всегда выбирают попарно. Заменить только одну из этих деталей нельзя. Если менять, то сразу две.

Положение иглы внутри форсунки контролируется при помощи специальной пружины, которая регулируется винтом, вкрученном в дно корпуса. Рассмотрим, каким образом происходит работа иглы форсунки. Когда двигатель работает, топливо проходит из топливного насоса в камеру через канал. Как только давления топлива превысит силу пружины, игла приподнимается, а топливо проходит к отверстиям распыления и впрыскивается в камеру сгорания. После впрыска, давление топлива резко падает, и игла форсунки под действием пружины возвращается в начальную позицию, закрывая входное отверстие. А потом всё повторяется заново.
