Хрустит шрус - как это исправить?

25347

Хрустит ШРУС Истинный автомобилист также всегда прислушивается к звукам, которые создает при работе его автомобиль, как это делает врач, проверяя здоровье своего пациента. Ведь шутки с первыми признаками «болезни» автомобиля очень плохи. Если вовремя не применить необходимые меры по «лечению» - он может заглохнуть прямо среди дороги, если неисправность не приведет к более катастрофическим последствиям. Если говорить об автомобилях с полным и передним приводом – то их самым проблемным местом принято считать ШРУС, или же шарниры равных угловых скоростей. Не смотря на то, что эти шарниры изготавливаются из очень высококачественных сплавов металлов, бывают случаи, когда даже совсем новая деталь выходит из строя. При этом причин, по которым происходит подобное, можно назвать очень много.

В связи с актуальностью данной проблемы, мы решили раскрыть ее более широко и подробно. В нижеприведенной статье мы вместе с Вами попробуем разобраться не только в причинах, которые вызывают хруст ШРУСа, но и с тем, как самостоятельно определить поломку и ее дислокацию.

1. Знакомимся с наиболее распространенными причинами, которые приводят к хрусту ШРУСа

ШРУС Неопытным водителям и автовладельцам очень трудно определить на слух наличие поломки. Ведь для того, чтобы понять, как правильно работает автомобиль, необходимо к нему долго привыкать. Только после этого наостренный слух сможет заметить какое-то отличие или же присутствие в шуме посторонних звуков. Однако, когда речь идет о поломках такой детали автомобиля, как шарниры равных угловых скоростей – этот звук нельзя не услышать и спутать с чем-то другим. Хрустит ШРУС по разному: это могут быть щелчки, сопровождаемые вибрацией, или даже свист. Но чаще всего это звук, который все же напоминает хруст металла.

Но прежде, чем перейти к изучению основных причин возникновения подобных неисправностей, стоит более подробно разобраться в особенностях устройства ШРУСа или «гранаты», как шарниры еще называют опытные автомобилисты. Основная задача, которую выполняет данная деталь на полноприводных и переднеприводных автомобилях – это передача вращений между полуосями в условиях постоянной перемены размера угла между ними. Необходимость в таком устройства нужна потому, что во время движения ведущее колесо должно не только вращаться, но и поворачивать, подниматься и опускаться на пружине.

Конструкция «гранаты» также не отличается простотой, что в значительной степени и отражается на стоимости самой детали. Так, ее основными элементами являются:

1. Внешний корпус. Он выполнен в форме чаши, которая внутри имеет шесть полукруглых борозд. Снаружи на этой чаше находится полуось.

2. Внутренняя обойма. Она имеет форму сферического кулака. На обойме расположено шесть канавок, за которые и цепляются борозды внешнего корпуса. Полуось же соединяется с обоймой благодаря специальным шлицевым соединениям.

3. Шесть шариков в сепараторе, которые располагаются между станками чаши и ее обоймой.

ШРУС Для того, чтобы устройство работало полноценно и было надежным, все его элементы должны выполняться с очень большим уровнем точности. В собранном виде у «гранаты» не должно быть люфтов, иначе такая деталь будет считаться бракованной. Но как же функционирует такой механизм? Вращение корпуса происходит благодаря шарикам, которые передают ему усилие непосредственно от обоймы. Кроме этого, постоянное перемещение шариков по канавкам способствует тому, чтобы угол между полуосями мог постоянно меняться.

Однако, при очень интенсивной и продолжительной эксплуатации автомобиля деталь начинает понемногу изнашиваться. В частности, из-за соприкосновения шариков с корпусом и обоймой ШРУСа начинает образовываться выработка, что, в свою очередь, приводит к появлению зазоров. Как следствие, ход (или перекатывание) шариков теперь становится достаточно свободным и именно они начинают вызывать характерный звук, которые многие интерпретируют как хруст.

Однако, вышеописанная причина объясняет только саму логику износа детали. Если же Вы услышали подобный хруст при езде на собственном автомобиле, его истинную причину может раскрыть и один из следующих пунктов:

1. На Ваше авто была установлена бракованная деталь, в которой были просветы появились еще на этапе изготовления. Довольно часто случается, что для удешевления автомобиля изготовители закупают контрафактные детали, среди которых попадаются и бракованные. Еще один способ, который помогает концернам «богатеть» - это использование для производства «гранат» металла низкого качества, что приводит к более быстрому износу детали. К счастью, но те производители автомобилей, которые действительно беспокоятся о собственном имени, не допускают подобных «люфтов».

ШРУС 2. К преждевременному износу ШРУСа может привести недостаточное количество гранитной смазки или же ее полное отсутствие. Не менее частая причина выхода из строя данной детали – это некачественные пыльники. Как результат, они сразу же после начала эксплуатации рвутся и на трущиеся поверхности «гранаты» попадают вредные частицы – пыль, песок, вода и другой мусор, которые через некоторое время приводит к появлению хруста.

3. Очень быстрая и агрессивная езда на автомобиле, из-за которой перегружаются шарниры. Если такая езда будет сочетаться и некачественным дорожным покрытием или вообще с бездорожьем, то потребность в замене «гранат» наступит очень скоро, даже если на авто были установлены детали самого высокого качества.

Каждому водителю и автовладельцу необходимо также знать и о том, что на каждое колесо Вашего «железного коня» обязательно устанавливается по две «гранаты». Поэтому, когда Вы услышали, что хрустит ШРУС – это еще не дает Вам возможности определить, какой из них является виновником. Однако, для автолюбителей подобная задача не является проблемой, из-за которой стоит обращаться в автосервис. Мы также постараемся поделиться с Вами таким полезным народным опытом.

2. Пробуем самостоятельно определить источник хруста: на самом ли деле виноват ШРУС?

ШРУС Понять, что причиной неестественного для автомобиля звука является именно ШРУС достаточно просто и сделать это вполне можно самостоятельно просто сев за руль собственного автомобиля. Для этого необходимо до упора вывернуть руль в сторону, завести двигатель своего автомобиля, переключиться на переднюю (первую) передачу и попробовать резко сдвинуться с места. Если при этом Вы и услышите тот характерный хруст – «диагноз» для Вашего автомобиля будет однозначным.

Стоит назвать еще два признака, которые также будут на все 100% свидетельствовать о том, что неисправность автомобиля кроется непосредственно в ШРУСе:

- наличие несильных рывков, которыми сопровождаются попытки тронуться с места, а также в тех ситуациях, когда во время езди меняется динамика движения (автомобиль на большой скорости съезжает на проселочную дорогу и начинает медленно двигаться объезжая препятствия);

- при попытках изменить положение вала, который располагается непосредственно между «гранатами», в нем образовывается люфт.

Вообще, непосредственно во время езды такой хруст обычно возникает либо при резких разворотах, резком ускорении автомобиля или же во время преодоления преград, когда на передние колеса оказывается особенно сильная нагрузка. Поэтому, чтобы окончательно убедиться в том, что причиной посторонних звуков являются именно шарниры, следует также проверить целостность пыльников. О том, к каким именно последствиям приводит их разрыв для самой детали, мы уже говорили. Однако, если пыльник был разорван, смазка из «гранаты» будет заметна не только на поверхности детали, но даже и на дисках колес. Поэтому, вооружитесь фонариком и посмотрите, в каком состоянии находятся все названные элементы переднего привода. Но определив неисправность системы, необходимо разобраться с тем, какая именно деталь вышла из строя. Подробное описание проверки всех четырех шарниров передних ведущих колес приводим далее.

3. Какой ШРУС хрустит: знакомимся с особенностями проверки внешнего, внутреннего, правого и левого шарниров

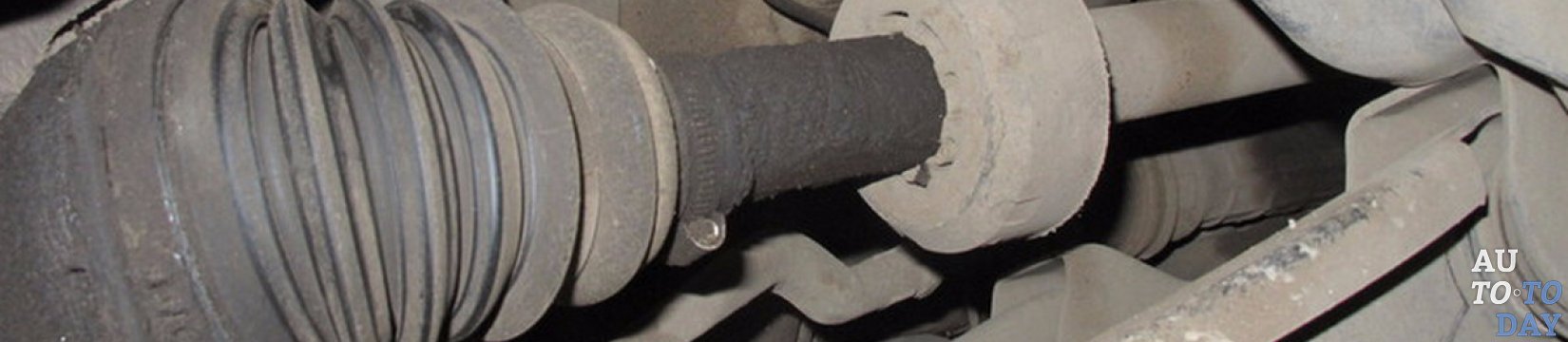

Порвался пыльник Как мы уже упоминали, каждое их ведущих колес автомобиля с передним приводом имеет по два ШРУСа. Один из этих шарниров является внутренними он передает вращательные процесс от шестерен дифференциала непосредственно к самой оси. А наружный шарнир уже заканчивает работу внутреннего, передавая вращение от оси на ступицу колеса Вашего автомобиля. Что же касается левого и правого шарнира равных угловых скоростей, то о их размещении можно логично догадаться: левые стоят на левом колесе, а правые – на правом. Говорить о них более подробно не имеет вообще никакого смысла, поскольку они имеют абсолютно идентичную конструкцию.

Да и внешний и внутренний шарниры практически полностью идентичны друг другу по особенностям своего устройства. Единственной, что их отличает – это размеры. В частности, более крупные размеры имеет внутренний ШРУС, что также обеспечивает его надежность и выносливость. Соответственно, внешний менее устойчив к износу и его замена производится наиболее часто.

Для того, чтобы определить, какой именно шарнир вышел из строя, можно попробовать применить один из двух описанных ниже способов:

1. Заглушите автомобиль и с помощью фонарика отыщите оси обоих шарниров. Попробуйте поочередно дернуть их, не прикладывая при этом много усилий. Если деталь полностью исправна – никаких зазоров не должно возникать. Однако, если Вы даже из салона слышите характерный хруст, то выработка должна быть достаточно большой, чтобы ее можно было заметить даже непрофессиональным взглядом.

2. Определить, какой именно шарнир не является пригодным для дальнейшей эксплуатации можно и в движении. Внешний ШРУС диагностируется в первую очередь. Для этого при движении по абсолютно ровной площадке необходимо максимально вывернуть руль сначала в одну, а потом в другую сторону. При таких поворотах непосредственно проявляется хруст в наружных шарнирах. В противном случае – поломка, скорее всего, кроется во внутренних деталях.

ШРУС Что же касается того, как работает правый ШРУС и левый ШРУС, то здесь снова все достаточно просто и очевидно. Если хруст проявляется при повороте вправо – неисправен правый, если при повороте влево – левый. А вот с внутренним шарниром дела обстоят немного сложнее. Не стоит пугаться, что для определения его неисправности придется обращаться к платным специалистам. Такую проверку также под силу провести любому водителю, однако ей необходимо уделить особенное внимание.

4. Внутренний шарнир равных угловых скоростей – определяем исправность работы детали в обоих колесах

Теперь же необходимо разобраться с тем, как можно на все 100% удостовериться в том, исправен или неисправен внутренний ШРУС. Основная сложность в данной ситуации заключается в том, что в естественных условиях езды добиться максимального искривления шарнира не так уж и просто. Для этого необходимо подбирать специальную «испытательную» площадку. Благо, что в отличии от наружного ШРУСа, внутренний может издавать характерный хруст без поворотов, при обычном прямолинейном движении.

В этом случае также необходимо немного проехаться на автомобиле по прямолинейному участке дороги, однако, с обязательным наличием на нем канавки или ямы. Это необходимо для того, чтобы во время движения сначала одно, а потом второе колесо опустилось максимально низко. При подобной нагрузке неисправная деталь обязательно даст про себя знать тем же характерным хрустом и вибрацией.

ШРУС Однако, чтобы не искать канавы и ямы, можно запустить двигатель на первой передаче, предварительно приподняв автомобиль для того, чтобы передние колеса могли вращаться в подвешенном состоянии. Как не странно, но в таком положении внутренний ШРУС поддается довольно сильному искривлению, и если в нем есть люфты – Вы об этом обязательно услышите. И это уже никак не смогут быть звуки из наружного шарнира, поскольку он в данный момент будет находиться в полностью недвижимом состоянии.

Ну что же, надеемся, теперь Вы уже точно знаете, где именно прячется причина хруста. Зная об этом, ни в коем случае не стоит тянуть с ремонтом и полной заменой детали, поскольку хруст – это только симптом, который указывает на возможность полного прекращения работоспособности детали. Если это произойдет на большой скорости – Ваша жизнь и жизнь всех пассажиров может оказаться под угрозой.

Поэтому, немедля отправляйтесь в автомагазин и приобретайте необходимый конкретно Вашему автомобилю шарнир равных угловых скоростей. Естественно, на такую покупку Вам придется потратить немалое количество денег, однако практика показывает, что такие затраты вполне оправданы. Главное, следовать нашим указаниям и выбрать действительно качественную и надежную деталь без люфтов. Думаем, теперь у Вас не возникнет вопрос, почему хрустит ШРУС, поэтому удачных Вам поездок на новой «гранате»!

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?


Комментарии 2
Жека Любимов 2017-08-04
Спасибо, полезная статья. Вот только: "Да и внешний и внутренний шарниры практически полностью идентичны друг другу по особенностям своего устройства." Абсолютно не так. Внешние могут только менять угол, внутренние меняют угол и дополнительно сжимаются по длинне. И отличие конструкции кардинально разное. Внешние состоят из обоймы из пяти крупных шариков. Внутренние из трех шипов, на которые надеты игольчатые подшипники.
Александр Иванов Жека Любимов 2017-10-07
не все внутренние состоят из шипов.
