ШРУС Абсолютное мнение по поводу истории создания ШРУСА отсутствует. Суть одного из наиболее распространенных в том, что в 1927 году это устройство изобрел и запатентовал Альфред Рцепп. Поэтому, сам механизм среди любителей-профессионалов до сих пор называют шарниром «Рцеппа». Уже ближе к концу 60-х переднеприводные автомобили стали особо интересны для разработчиков практически сразу всех значительных автомобильных концернов. Интерес вызвала компоновка их кузова, неоднократно позволяющая предложить водителю и самим пассажирам максимум места в транспортном средстве.

Вот так для обеспечения привода на передние управляемые колеса, не лишая их возможности поворачивать, специалисты придумали такой сложный механизм как ШРУС. Аббревиатура обозначает «шарнир равных угловых скоростей». Деталь интересная, термин непривычный. Само устройство предусматривает решение следующей задачи – передачу равномерного вращательного движения от одной полуоси к другой, в случае если они расположены под углом друг к другу. Самое важное, чтобы расположение полуосей было под определенным углом. Его величина обычно терпит постоянные изменения, не превышая отметку в 70 градусов.

Конструкция Конструкции шарнира равных угловых скоростей бывают разные, их существует сразу несколько. В настоящий момент существует несколько модификаций ШРУСа. Так, ШРУС шарикового типа является наиболее распространенным. Появился он впервые в двадцатые годы прошлого века. Популярным является кулачковый ШРУС, разработанный французским изобретателем Грегуаром. Тот запатентовал свое изобретение в начале двадцатых годов под именем «Тракта». Следующая разновидность ШРУСа - спаренный карданный. Сфера его применения – автомобили производства США тоже двадцатых годов. Речь идет о Cord L29. В том числе их использовали для трансмиссии французских автомобилей «Панар-Левассор» в 50-60-х годы. В настоящий момент он тоже применяется в схемах разных транспортных средств, которые не развивают достаточно высокую скорость, например, тракторы.

1. Назначение ШРУСа

ШРУС имеет свое предназначение. Его основная задача – передача равномерного вращения под углом. Так, шарнир равных угловых скоростей применяют для независимой подвески, что на передних управляемых колесах. Правда, здесь нужно соблюдать следующее условие – колеса должны быть ведущими.

Так как ШРУС – составная деталь, значит, помимо вращения он способен обеспечить угол поворота в пределах 70 градусов, позволяя его применять в конструкции ведущей оси.

Внутренний и внешний ШРУС

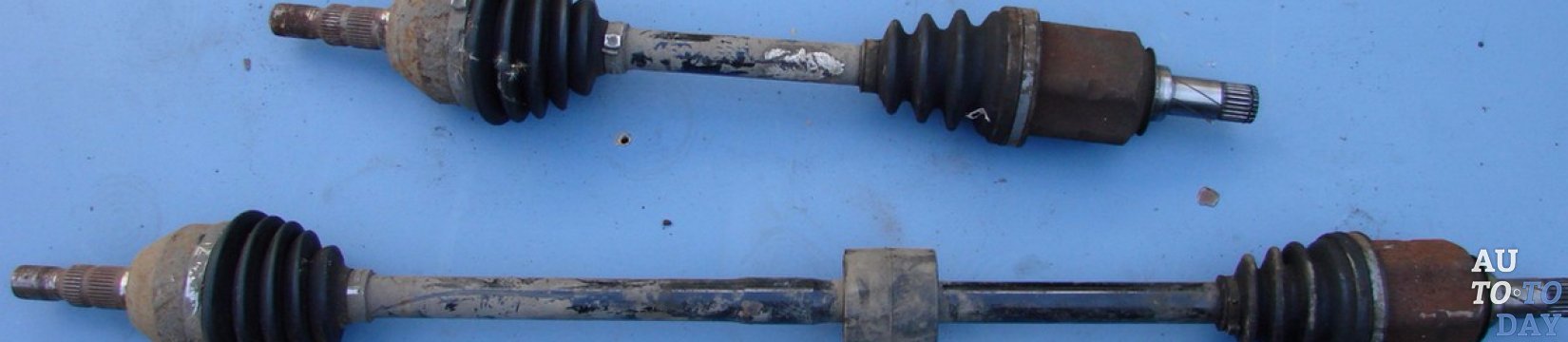

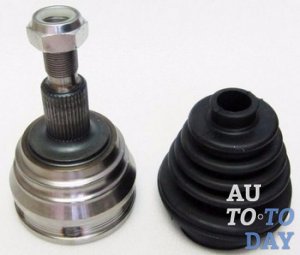

Внешний ШРУС Попытаемся разобраться, что собой представляют в трансмиссии переднеприводных автомобилей внутренний и внешний ШРУСы. Речь пойдет не только об особенностях конструкции, но и механизме передачи вращательного движения от коробки переменных передач либо вала редуктора на ведущие колёса, требуя как минимум два шарнира на пути. Дело в том, что иметь по одному ШРУСу на каждое колесо оказывается мало, нужна их пара.

Поэтому, напомним еще раз, что сама конструкция необходима для обеспечения свободы передвижения вала. Внутренний шрус устанавливают внутри корпуса коробки передач, в то время как внешний у самого колеса. Оба шруса необходимы для успешного передвижения автомобиля. Однако, между ними существует определенное отличие, которое зависит от модели автомобиля.

Попытаемся разобраться, в чем же разница между ними. Во-первых, внутренний больше по размерам, поэтому и стоит дороже. Его основное предназначение – передача вращения от трансмиссии к валу. Внешний ШРУС должен вращать ступицу колеса, поскольку у него посадочные шлицы. Отсутствие достаточного количества свободного пространства неоднократно вынуждает специалистов сделать его в габаритах намного меньшим.

2. Устройство и принцип работы ШРУСа

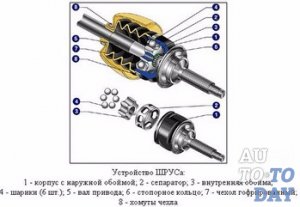

Что касается стандартного набора составляющих шарнира, он следующий. Здесь всего четыре детали, поэтому сам механизм простой.

- корпус, похожий на сферическую чашу и ведомый вал;

- внутренняя обойма как сферической кулак и ведущий вал;

- сепаратор как кольцо, в котором есть специальные отверстия. Он необходим для удержания шариков;

- да и сами шарики – шесть штук.

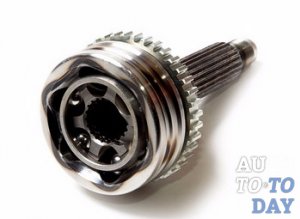

Внешний ШРУС Невзирая на то, что существует полное разнообразие конструктивных решений ШРУСов, неизменным остается их принцип работы. А именно, точки контакта, которые передают окружные силы. Они обязательно должны находиться в биссекторной полости, что проходит через биссектрису угла, которую образуют валы.

Попытаемся разобраться в том, как работает ШРУС. Однако, чтобы этот принцип работы понять, необходимо разобраться из каких компонентов он состоит и каким образом работает.

Процесс работы ШРУСа предусматривает следующие этапы:

1. На внутренней обойме и в корпусе есть сферические канавки. Их количество совпадает с числом шариков;

2. Удержать шарики вполне реально сепаратором, что расположен в векторном пространстве кулак-корпус. Дальше они перемещаются по внешнему диаметру канавок корпуса. Что касается внутреннего диаметра, здесь шарики перемещаются по канавкам кулака;

3. Вращая ведущий вал, можно передать усилие на обойму через кулак и шарики, что находятся в канавках. Дальше эта мощность передается на ведомый вал;

4. В результате изменения угла между ведомым и ведущим валами, шарики очень свободно перемещаются по канавкам, продолжая таким образом передавать усилие.

3. Достоинства и недостатки ШРУСа

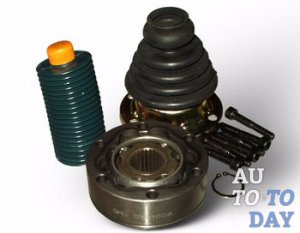

ШРУС ШРУС легкий, относительно надежный, в случае поломки заменяется просто. Его преимущество заключается в том, что в сравнении с иными аналогичными механизмами, благодаря помощи шарнира возможна лишь незначительная потеря мощности.

Недостаток ШРУСа - наличие пыльника в конструкции. Он необходим, чтобы сохранить чистоту устройства, одновременно выступая контейнером для смазки. Это его защитная функция.

ШРУС как раз расположен в таком месте, где невозможно его соприкосновение с иными посторонними предметами. Оказаться порван может и пыльник. Это может случиться в момент езды, например, переезжая препятствие, либо по слишком глубокой колее. Узнать об этом может только сам владелец авто. Обычно он об этом понимает, когда грязь уже находится внутри пыльника, попав туда через трещину. Таким образом, можно спровоцировать интенсивный износ. В том случае, если владелец авто уверен, что это случилось совсем недавно, шрус можно просто снять, хорошенько его промыв. Заменяя пыльник, его необходимо заполнить новой смазкой. В том случае, если неприятность произошла не недавно, ШРУС обязательно должен выйти из строя раньше времени.
