Замена пыльника ШРУСа - можно ли самостоятельно вернуть машине работоспособность?

3827

Пыльник ШРУСа Автолюбители не понаслышке знают, что поломка ШРУСа может доставить немало проблем во время езды. А не своевременный ее ремонт может привести к еще большим поломкам и тогда ремонт влетит вам в копеечку. Поэтому предлагаю сегодня разобраться, что за зверь этот пыльник ШРУСа, почему так важно ремонтировать его вовремя и как это сделать в домашних условиях.

1. Замена пыльника ШРУСа – значение детали и ее исправности

Для начала давайте разберемся, что такое ШРУС? Шарнир равных угловых скоростей, который вращает передние колеса автомобиля и позволяет им при этом поворачиваться. Крутящий момент передается полуосям, которые находятся под меняющимся углом относительно друг друга, который достигает 70 градусов.

Пыльник Первой попыткой поставить на автомобиль передний привод были карданные шарниры. Однако движение по вертикали с поворотом приводили к очень большим нагрузкам на механизм. А работа при углах 10-12 градусов приводила к потере мощности, резко увеличивается износ деталей, неравномерно передается вращение, изнашиваются шины. Понадобился новый шарнир с новым принципом работ. Им стал механизм ШРУСа.

На шарнир при эксплуатации действует очень большая нагрузка, поэтому он сделан с очень прочного сплава металлов. Производители заявляют о том, что если за механизмом хорошо ухаживать он переживет автомобиль. Замена шарнира удовольствие не из дешевых, поэтому имеет смысл соблюдать некоторые правила по уходу и производить своевременную замену изношенных деталей. Механизм ШРУСа существует различных конструкций. Их можно поделить на категории:

- кулачные или как их еще называют сухариковые – такой механизм был запатентован в начале ХХ века французом Грегуаром. Назывался он «Тракта». Такой механизм и до наших дней в основном на грузовых автомобилях.

- кулачково-дисковые – это усовершенствованный механизм «Тракта». Он нашел свое применение на тяжелых грузовых автомобилях. Такая конструкция продлевает жизнь деталям конструкции. Такой механизм и сегодня можно встретить на грузовиказ УРАЛ, КамАЗ.

- шариковые – есть несколько модификаций данного вида ШРУСа. Первым был шарнир Вейсса. Он передавал крутящий момент с помощью шариков. На внутренних поверхностях обеих частей механизма есть полукруглые канавки, которые находятся перпендикулярно друг другу. В местах пересечения канавок находятся шарики.

Чуть позже Альфред Рцеппа усовершенствует механизм Вейсса и укомплектует его шестью шариками, а для большей долговечности специальный рычажок выставляет шары в биссекторной плоскости. Именно эта модификация была самой популярной из всех существовавших.

- трипод – новый виток развития идеи Рцеппа. Это шарнир с тремя сферическими роликами без делительного рычажка.

- спаренные карданные – это спаренные два карданных шарнира, которые компенсируют неравномерное вращение. В машиностроении применялись очень редко, в некоторых американских и французских автомобилях. Сегодня можно встретить в конструкции тракторов, грузовиках и строительной технике.

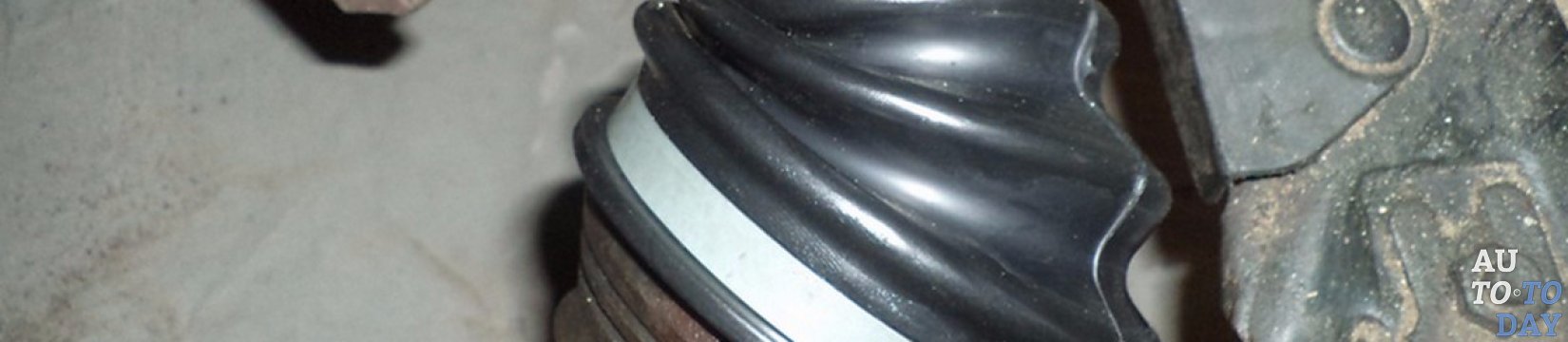

Пыльник ШРУСа Больше всего механизм ШРУСа повреждают пыль, вода и песок, которые могут попасть в него во время езды. Они изменяют состав смазки и приводят к быстрому износу деталей. Для защиты механизма был придуман пыльник ШРУСа. Резиновый конус плотно закрывает механизм и защищает его от повреждений. Широким концом он устанавливается непосредственно на механизм, а меньшим крепиться к приводному валу. Закрепляеться пыльник с помощью железных хомутиков.

Во время езды пыльник изнашивается. Это приводит к тому, что грязь попадает в сам механизм и выводит его из строя. Чтобы избежать таких неприятностей необходимо своевременно осматривать пыльник на предмет разрывов и трещин. При выявлении любых дефектов на поверхности пыльника нужно срочно его заменить. Это поможет вам сберечь механизм, уберечь его от большего износа и сэкономить на ремонте ходовой части автомобиля. Как было сказано ранее пыльник и механизм ШРУСа довольно износостойкие детали и при правильном уходе способны служить довольно длительный срок. К износу пыльника приводят несколько факторов. Во-первых, это агрессивная езда, во-вторых, длительное пребывание автомобиля в влажной среде, а также длительная стоянка машины. Путем внешнего осмотра вполне можно оценить состояния пыльника и не обязательно для этого обращаться на сто, а о том, как самостоятельно заменить пыльник мы поговорим дальше.

2. Когда нужна замена пыльника наружного ШРУСа?

Замена пыльника ШРУСа Итак историю и теорию изучили и переходим к практическим моментам. Как же понять, что пора менять пыльник ШРУСа? Проверить это очень легко. Необходимо до упора вывернуть переднее колесо и заглянуть под него. В таком положении пыльник хорошо виден, как и любые повреждения на нем. Визуально оцените состояние запчасти. Если вы делаете это впервые лучше сначала увидеть новый пыльник, тогда вам будет легче сравнить и понять на сколько изношен старый. На пыльнике не должно быть никаких разрывов, следов разбрызганной смазки. Также должны отсутствовать трещины. Пыльник с трещинами еще не так опасен для езды, но лучше заменить его сразу, ведь срок службы его недолог. Ездить с неисправным пыльником довольно опасно. Это может привести к вырыванию ШРУСа из ступицы и тогда дальнейшая эксплуатация автомобиля будет невозможна, колеса просто перестанут двигаться.

Перед началом ремонта нужно будет посетить магазин автомобильных запчастей. Необходимо приобрести комплект так называемой «гранаты». В нее входит сам пыльник, новые хомуты и гайка ступицы. Обязательно нужно приобрести густую смазку. Обратите внимание какой именно пыльник вам нужен. Они имеют разные размеры и поэтому невозможно применить пыльник другой модели.

Много споров ведется по поводу того, нужно ли производить замену пыльников поочередно или делать это одновременно. Многие автолюбители советуют заменять только тот пыльник, который нуждается в замене. Например, заменить внутренний пыльник, а потом подождать когда износится внешний. Я считаю это дурной тратой времени. Намного проще снять вал полностью и заменить сразу два пыльника, тем самым избавить себя от лишней работы. Вполне логично, что если один из пыльников вышел из строя, второй уже находится далеко не в идеальном состоянии. Совсем скоро второй пыльник даст о себе знать и придется ставить машину на ремонт снова. Во-вторых, когда вы снимаете один пыльник, снять второй уже не составляет никакой проблемы и сделать это гораздо проще. И наконец-то даже заменив пыльники раз 50 вы все равно сэкономите по сравнению с заменой всего механизма ШРУСа, ведь после выхода из строя ремонту эта деталь не подлежит.

Замена пыльника Что касается ремонта, то каждый водитель знает, что лучшим мастером для своего «железного коня» является сам владелец. Тем более, что каждый в нашем случае ремонт не очень сложный и не займет много времени, а бюджет можно сэкономить. Сейчас на просторах Интернета множество описаний как именно, и в каком порядке производить ремонт. Давайте рассмотрим этот процесс детальней.

Сначала нужно установить автомобиль на ровной поверхности или на яму и обездвиживаем. Дальше сливаем часть масла с коробки передач, но в принципе эту процедуру можно и упустить. Следующим шагом оскабливаем гайку ступицы, которая находится на колесе с помощью головки на 30, ключа и удлинителя. Специальным ключом ослабьте болты на колесах. Поднимите автомобиль домкратом и делайте это очень осторожно, чтобы не навредить ни себе, ни автомобилю. Снимаем переднее колесо со стороны, где снимается привод, и выкручиваем гайку ступицы до конца.

Здесь вам возможно понадобиться помощь, но можно справиться и самому. Нужно всего лишь зафиксировать педаль тормоза в полностью выжатом состоянии. Это удержит ступицу от поворачивания. С легкостью открутить гайку поможет пневматический гайковерт, он работает с вибрацией и не требуется фиксировать колесо. Открутите крепление тормозного суппорта к диску и снимите его. Обратите внимание, откручивать тормозной шланг не нужно, жидкость под давлением обязательно выльется и тогда вам понадобиться еще и прокачка тормозов. Освободите нижнюю шаровую опору. Выверните руль и вытащите ступицу. После этого можете осторожно выбить ШРУС.

Замена пыльника ШРУСаЕсли вы меняете только один наружный пыльник, то достаточно открутить его крепежи и стянуть вниз. Снимите ШРУС и изношенную деталь. Замените пыльник на новый, заполните его смазкой и соберите все в обратном порядке. Если вы заменяете внутренний, то эту операцию проводить не надо, а продолжайте работу дальше.

Освободите пыльник от коробки передач, стяните его вниз и вытащите ШРУС из коробки передач. Разъедините приводной вал от «гранаты» и снимите старый пыльник. Замените его на новый предварительно добавьте смазки. Установить приводной вал можно с помощью молотка, только не забывайте использовать мягкие подкладки. Дальше необходимо собрать все детали в обратном порядке. Второй конец ШРУСа вставьте в ступицу и выверните в положение прямо. Шаровою опору вставьте в поворотный кулак и затените гайки. Установите суппорт и прикрутите его. Верните колесо на место, зафиксируйте его колесными болтами и поставьте новую гайку ступицы. Опустите автомобиль и еще раз зафиксируйте колеса. Последней затените гайку ступицы. Ремонт на этом можно считать завершенным. Как видите процедура совсем не сложная и вполне выполнима в домашних условиях.

3. Приспособление для замены пыльников ШРУСа своими руками

Снимаем пыльник Существуют специальные приспособления, которые могут значительно облегчить установку пыльника. Стоимость таких инструментов не низкая и для обычного водителя такая покупка может показаться нерентабельной, но если ездите вы много по бездорожью и замену пыльников производите довольно часто, этот инструмент поможет сэкономить и время и деньги. Один из таких инструментов «Пневматическое приспособление для замены пыльника ШРУСа» от тайванской компании JTC (Jet-Wat Tool Company). Эта компания лидер на рынке по производству запчастей к автомобилям. Многие из автомобилистов не понаслышке знают, как проводиться замена пыльника. Эта процедура хоть и не самая сложная, но занимает около двух часов.

Недавно инженеры придумали уникальное приспособление для замены пыльников. Применяя растяжитель можно легко и быстро установить универсальный пыльник, не снимая приводного вала. При этом не требуется даже разбирать ШРУС. Инструмент не зависит от электросети, имеет довольно небольшой вес, так как сделан из алюминия. При замене пыльника не требуется физических усилий, прибор работает с силой давления до 9 бар. С помощью этого инструмента вы можете установить оба пыльника, внутренний и внешний.
