Как заменить верхний, нижний и продольный рычаги задней подвески Ford Focus?

31 Октября 2016

Задняя подвеска В подавляющем большинстве случаев, необходимость в замене рычагов подвески появляется из-за расслоения сайлентблоков. Некоторые автовладельцы, желая сэкономить деньги, покупают только сайленты, оставляя без внимания сами рычаги, но ни к чему хорошему данное действие не приводит. Нормально запрессовать новые детали в старые стальные рычаги не получится и в конечном счете они начнут выпадать. В этой статье мы хотели бы уделить внимание рычагам задней подвески, конкретной модели автомобилей - Ford Focus 2.

Как проверить исправность задней подвески Ford Focus 2

Для диагностики состояния ходовой части (должна проводиться через каждые 20 000 километров пробега) любого транспортного средства, в том числе и интересующего нас Ford Focus 2, вам понадобится смотровая яма или эстакада. На первом этапе, забравшись под авто, постарайтесь визуально оценить общее состояние элементов ходовой: колеса, рычаги, пружинные подвески, стабилизаторы поперечной устойчивости и амортизаторы не должны иметь никаких деформаций, трещин или других механических повреждений, которые могут повлиять на форму и прочность деталей. После этого, подняв заднюю часть машины с помощью домкрата, и поочередно вывешивая колеса, следует проверить состояние ступиц и подшипников. При прокручивании рукой, колесо должно вращаться равномерно, без любых заеданий или стуков.

Также попробуйте взяться рукой за колесо в вертикальной плоскости и поочередно потянуть на себя верхнюю часть колеса, а от себя его нижнюю часть. Ваша задача — полностью исключить наличие люфта (стука). Если же он все-таки присутствует, то попросите друга нажать на педаль тормоза, а самии проведите проверку еще раз. Люфт пропал — неисправен подшипник ступицы, если все осталось как было — скорее всего, изношены детали подвески.

Подвеска

Чтобы проверить исправность шаровых опор, вставьте отвертку (монтажную лопатку) между рычагом подвески и поворотным кулаком и отжав ею рычаг проследите за перемещением корпуса шаровой опоры по отношению к поворотному кулаку. Если в шаровой опоре присутствует люфт — деталь нужно заменить.

На следующем этапе диагностики, следует проверить состояние защитных чехлов шаровых опор. Если вы видите, что они потрескались или порвались, то их обязательно стоит заменить вместе с шаровыми опорами.

Пружины задней подвески также не должны иметь никаких дефектов, а значит, недопустимы и любые разрывы, растрескивания или сильные изменения резиновых втулок, подушек, буферов сжатия. Кроме того, недопустимым является и появление течи с амортизаторов, хотя незначительное отпотевание детали в верхней ее части не является неисправностью.

При диагностике задней подвески нельзя не обратить внимание и на стойки стабилизатора поперечной устойчивости. Если на резиновой подушке штанги или самой стойке имеются разрывы, растрескивания или любые другие повреждения, то такие детали подлежат замене. Вполне возможно, что проведенный осмотр закончится ремонтом задней подвески на Ford Focus 2, выполнить который вы сможете и своими руками, без помощи специалистов ремонтных мастерских.

Знаете ли Вы? Ford Focus российской сборки не боится морозов и гарантирует уверенный запуск даже при -35 °C.

Причины и признаки неисправностей рычагов

Рычаг задней подвески Прежде, чем винить во всех бедах рычаги подвески, необходимо точно знать, какие признаки неисправности характерны именно для этих деталей. К основным из них относят неравномерный износ задних шин, появление стуков из под днища транспортного средства в его задней части, нарушение углов установки задних колес.

Кроме того, если транспортное средство при движении начало уводить в сторону, то вполне вероятно, что рычаги подвески подверглись деформации. Хотя, что касается этой проблемы, то ее причиной могут быть и другие элементы: например, пружина, опора амортизатора или стабилизатор поперечной устойчивости.

Нельзя списывать все на рычаги и в случае «пробоя» подвески, так как кроме них в этом могут быть виноваты и слишком низкая жесткость пружины, неисправность амортизатора или даже износ резинометаллических, либо шаровых элементов крепления подвески.

Интересно!Согласно результатам исследования агентства TUV, 92,7% всех моделей Ford Focus, возраст которых не превышает трех лет не имеют никаких дефектов. Этот показатель сделал автомобили Focus первыми среди 106 конкурентов и помог получить статус самой надежной машины Германии.

Какие инструменты понадобятся для замены рычагов задней подвески Ford Focus 2

Замена рычагов подвески Форд Фокус 2 Если проведенная диагностика подтвердила ваши опасения и задняя подвеска Ford Focus 2 все таки нуждается в ремонтных вмешательствах, то вам понадобиться соответствующий инструментарий. В частности, что касается замены рычагов, то тут не обойтись без торцевых головок, набора гаечных ключей, пассатижей, набора отверток, домкрата, опор под кузов транспортного средства, противооткатных упоров и стяжек.

Важно! Для выполнения замены вам понадобиться помощь друга и смотровая яма (либо эстакада).
Но и это еще не все. Помимо разных ключей и трещеток с головками, не помешает обзавестись газовой горелкой (поможет справиться с прикипевшими болтами, путем оплавления сайлентблоков на старых рычагах), керамической или медной смазкой (нужна для обработки новых болтов во избежание последующих проблем с прилипанием и закисанием), двумя домкратами (если есть подкатные еще лучше), жидкостью WD-40. В самом сложном случае вам может понадобиться и болгарка, но обычно удается обходиться без нее.

Замена верхнего рычага задней подвески Ford Focus 2

Автомобиль на домкрате Демонтируя пружину задней подвески на подъемнике, а именно это является первоочередной задачей при замене рычагов задней подвески, обязательно подоприте нижний рычаг крепкими и надежными опорами, а затем немного опустите транспортное средство, чтобы создать нагрузку на подвеску (в случае если используется подъемник). Если же все работы выполняются на смотровой яме, то в указанном действии нет необходимости.

На следующем этапе открутите и снимите крепежные элементы (гайки), соединяющие стойки стабилизатора поперечной устойчивости и нижние рычаги задней подвески. После этого, открутите и достаньте болт, крепящий амортизатор задней подвески к размещенному на поперечной балке кронштейну.

Обратите внимание! Отводя амортизатор в сторону не нужно смещать его на слишком большое расстояние, так как его шток может деформироваться или повредиться.
Ставим стяжки на пружины Дальше, на пружину задней подвески необходимо установить стяжки (специальные приспособления для сжимания) и сжать ее. Теперь можно разгрузить подвеску путем изъятия из под ее нижнего продольного рычага установленной ранее опоры и снять пружину (данная операция выполняется при проведении работ на подъемнике). Если же у вас нет подъемника, зато имеется смотровая яма, тогда слегка приподнимите машину и демонтируйте пружину, одновременно стараясь сместить вниз нижний рычаг задней подвески.

Важно! Работы по снятию пружин задней подвески машины стоит выполнять с предельной аккуратностью, всеми способами стараясь избежать «вылетания» пружины из подвески, что может нанести повреждения самому мастеру.
Снятие пружины с другой стороны автомобиля выполняется аналогичным способом. Для того чтобы снять сам верхний рычаг задней подвески выполните следующие действия:
  1. Поставьте проставку (шириной 20 мм. и высотой 113 мм.) между верхней тарелкой пружины и задним нижним рычагом, а затем зажмите ее для оказания нагрузки на подвеску (поджать проставку можно с помощью домкрата). Поставьте проставку
  2. Открутите и достаньте болты крепления верхнего рычага задней подвески Ford Focus 2 к кронштейну продольного рычага.
  3. Выкрутите и достаньте крепежные болты интересующего нас рычага, с помощью которых он фиксируется возле кронштейна поперечины задней подвески.
  4. Снимите верхний рычаг подвески и внимательно осмотрите его на предмет деформации или повреждений, и если они присутствуют, то деталь нуждается в замене. Снимите верхний рычаг подвески Также стоит осмотреть и сайлентблоки рычага. Они не должны иметь разрывов, односторонних выпучиваний или отслоений резинового массива от металлической втулки. Дефектные элементы заменяют с помощью специального съемника.
Обратите внимание! Не упускайте из виду маркировку снятого рычага, ведь покупная деталь должна иметь идентичное обозначение.
Установка нового верхнего рычага задней подвески Ford Focus 2 выполняется в обратной последовательности, но пружина подвески не устанавливается, так как в случае замены двух других рычагов ее все равно придется снимать.

Замена нижнего рычага задней подвески Ford Focus 2

Замена нижнего рычага задней подвески может выполняться двумя путями, что зависит от конкретной снимаемой детали. Так, если вам необходимо демонтировать передний нижний рычаг (нередко его называют задним коротким рычагом Ford Focus 2), то придется выполнить следующие действия:

  1. Снять пружину задней подвески (при условии, что вы ее еще не демонтировали, как описано выше).
  2. Установить проставку (высота - 113 мм., ширина — 20 мм. для стандартных седанов и высота 184 мм., шириной 20 мм. для универсалов) между верхней тарелкой пружины и задним нижним рычагом задней подвески. Установите проставку
  3. Зажать пружину, тем самым нагрузив подвеску и выкрутить крепежные болты переднего нижнего рычага посредством которых он соединяется с продольным рычагом и кронштейном поперечины задней подвески.
  4. Снять передний нижний рычаг и осмотреть его на наличие повреждений, при необходимости заменив другой деталью.
  5. Установить все элементы в обратной последовательности.
Внимание! Надпись «FRONT», выбитая на устанавливаемой детали должна быть направлена вперед, по движению транспортного средства.
Что касается замены заднего нижнего рычага задней подвески Ford Focus 2, то последовательность выполняемых действий будет несколько отличаться. Вам нужно будет:
  1. После снятия пружины задней подвески демонтировать штангу стабилизатора вместе со стойками.
  2. Установить вышеупомянутую проставку между задним нижним рычагом задней подвески и верхней тарелкой пружины.
  3. зажать проставку, так как это описано в предыдущем варианте и пометив положение Регулировочной шайбы в кронштейне поперечины задней подвески открутить гайку регулировочного болта.
  4. Снять шайбу и выкрутить болт крепления заднего нижнего рычага к продольному рычагу.

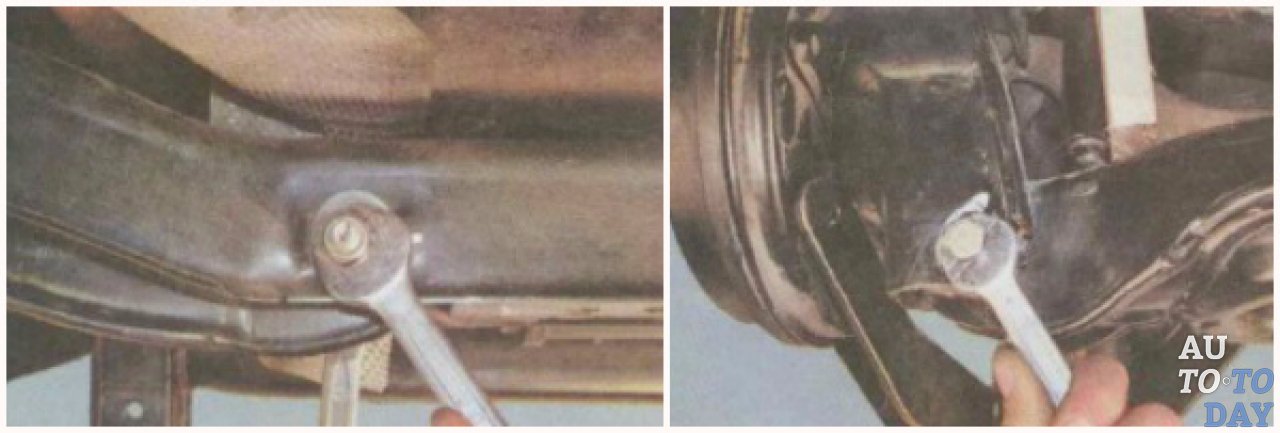

  5. Достать регулировочный болт из отверстия рычага и поперечины подвески, затем снять задний нижний рычаг задней подвески. Снимите гайку регулировочного болта
  6. Поврежденный элемент нужно будет заменить, после чего все детали возвращаются на прежние места.
После проведенной замены не забудьте проверить, а при необходимости и отрегулировать углы установки колес.

Замена продольного рычага задней подвески Ford Focus 2

Продольный рычаг задней подвески Ford Focus 2 также требует к себе внимания и в случае его выхода из строя понадобится незамедлительная замена детали. Для выполнения задачи следует:

  1. Снять пружину задней подвески.
  2. Снять ступицу заднего колеса вместе со щитом заднего тормоза.
  3. Выкрутить болт крепления и отсоединить трос привода стояночного тормоза от продольного рычага.
  4. Выкрутить два крепежных винта и снять защитный щиток.
  5. Отсоединить жгут проводов датчика частоты вращения колеса от держателей на рычаге (имеются ввиду транспортные средства оборудованные ABS) и установить проставку между верхней тарелкой пружины и нижним рычагом задней подвески.
  6. Зажать проставку при помощи домкрата.
  7. Выкрутить крепежные болты верхнего и переднего нижнего рычагов, при помощи которых они крепятся к продольному.
  8. Вывести передний нижний рычаг из проушины продольного рычага и демонтировать задний нижний рычаг.
  9. Открутить два крепежных болта кронштейнов продольного рычага, которыми они соединяются с кузовом автомобиля и снять продольный рычаг задней подвески.
  10. Осмотреть демонтированную деталь на предмет повреждений и при необходимости заменить новой.
  11. Установить все элементы в обратном порядке.
Остается только проверить углы установки колес и можно считать процедуру замены полностью завершенной. Конечно, описанные действия, обозначенные в разных пунктах статьи, во многом пересекаются, но это только от того, что демонтированные детали (разные рычаги задней подвески Ford Focus 2) являются составляющими одного узла и имеют общих «соседей».
