Как заменить сайлентблоки на Ford Focus?

Сайлентблок (в переводе с английского буквально "тихая деталь") — резинометаллический шарнир, элемент машин и механизмов. В автомобилях соединяет детали подвески, и, благодаря, упругой вставке между втулками, гасит колебания между узлами конструкции.

Где находятся сайлентблоки Ford Focus 2

Передние сайлентблоки

На форд фокус 2 есть два сайлентблока на передней подвеске, установленные в рычаг. Рычаг имеет форму буквы «Г», он крепится к ступице колеса с помощью шаровой опоры. Напротив этой опоры установлен первый из сайлентблоков. Поскольку он проще и легче, его запрессовывают в «тело» рычага. Второй элемент расположен чуть дальше, он массивнее и запресовывается на ось.

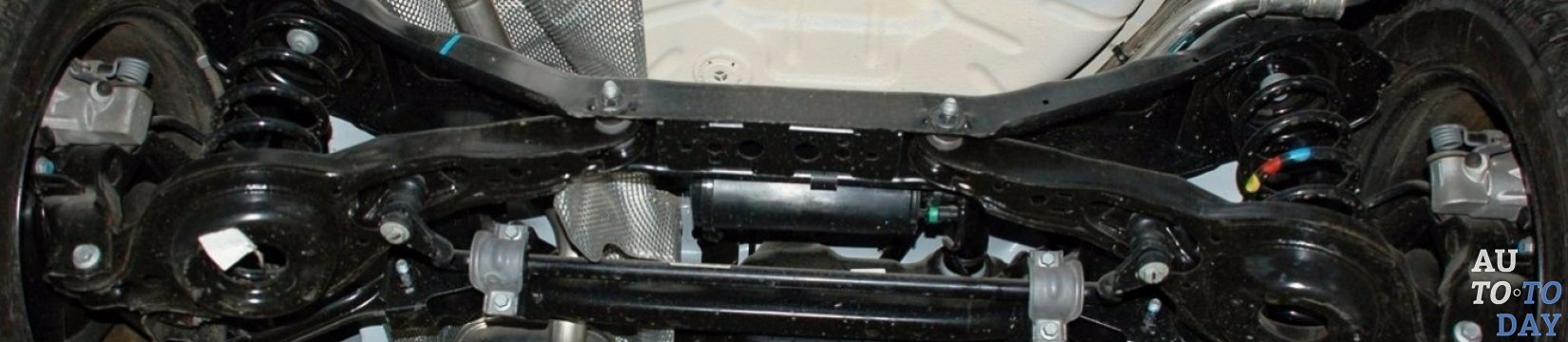

Задние сайлентблоки

Форд Фокус 2 оснащён независимой задней подвеской, имеющей по четыре рычага с каждой стороны. В каждом рычаге стоят свои резинометаллические шарниры совершенно разного размера и степени устойчивости к нагрузкам, через которые крепятся три поперечных рычага. Эти в свою очередь соединяют продольные рычаги, являющиеся несущими элементами.

Когда нужно менять сайлентблоки на Ford Focus 2

Сайлентблоки Форд Фокус 2 рассчитаны на пробег автомобиля в 100000 километров. Некачественное дорожное покрытие, высыхание смазки деталей и попадающая в места соединения пыль или влага сокращают срок службы шарниров вдвое. Поэтому производители машин рекомендуют менять эти элементы каждые 30 – 40 тыс. км.

Осознать, что пора производить замену вы можете по нескольким видимым и слышимым признакам. Если машина не слушается руля или запоздало реагирует на поворот, сайлентблоки - износились. Громкий стук, издаваемый задней подвеской тоже звоночек о ремонте.

Чтобы убедиться в подозрениях, вы можете посмотреть под днище машины, очистив интересующие вас детали. Для сравнения желательно знать, как выглядят новые шарниры или иметь их перед глазами.

Признаки вышедшего из строя сайлентблока

Заметить признаки износа резинометаллических шарниров и рассмотреть подробно можно на смотровой яме. Прежде всего, привлекает внимание вздутая или смещённая с места резина элемента, затем степень её гладкости и целостности.

Если уплотнитель шарнира имеет трещинки или разрывы, рычаги искривляют своё положение. Нелишним будет обратить внимание на равномерность износа покрышек авто и проверить люфт в шарнирах.

Как заменить сайленблоки и что для этого понадобится

Часто встречаемая проблема – это поломка деталей рычага передней подвески: сайлентблока заднего крепления или шаровой. При замене заднего шарнира передней подвески Форд Фокус 2 схема ремонта не понадобится, так как сайлентблок здесь несъёмный. В случае поломки заменить придётся весь рычаг.

С задней подвеской проще – здесь можно провести самостоятельный ремонт, после предварительного осмотра. Замену сайлентблоков задней подвески Форд Фокус 2 рассмотрим подробно. Для начала демонтируйте колеса.

Необходимый инструмент

В процессе работы вам понадобятся следующие инструменты:

• Набор ключей и торцовых головок.
• Домкрат и щётка по металлу
• Молоток и зубило
• WD-40 и графитовая смазка
• Ветошь.

Комплект сайлентблоков приобретите в специализированом магазине.

Замена передних сайлентблоков

Первым действием будет установка машины на домкрат и снятие колеса. При замене передних сайлентблоков рычага сначала демонтируйте покрышку. Найдите крепёжные элементы шарнира, открутите и снимите сайлентблок. Затем очередь рычага: вытяните стойку на себя и открутите болты, удерживающие рычаг. Перед установкой нового шарнира очистите его посадочное место от ржавчины. При помощи WD-40 можно придать детали необходимое скольжение для установки. Усаживая новую деталь, молоточком аккуратно вбивайте её на место.

Произведите замену переднего рычага Форд Фокус 2 с несъёмным шарниром. После замены соберите конструкцию в обратном порядке. Заменённый передний шарнир затяните уже на автомобиле. В конце работы проверьте и отрегулируйте развал схождения.

Замена сайлентблоков верхнего рычага задней подвески

Процедура замены сайлентблоков на задней подвеске Форд Фокус 2 проводится на смотровой яме или подъёмном боксе. Для работы с шарнирами необходимо демонтировать сам рычаг. На один сайлентблок вы затратите 30-40 минут.

Установите подкладку размером 113 мм высоты и 20 мм ширины между задним нижним рычагом подвески и верхней тарелкой пружины. Подожмите рычаг домкратом, чтобы дать подвеске давление, дальше действуйте по такому порядку:

1. Вывернуть крепёжные болты верхнего рычага подвески к кронштейну продольного рычага.
2. Выкрутить болты верхнего рычага, удерживающие его на поперечине задней подвески.
3. Снимите верхний рычаг с автомобиля.

Теперь внимательно осмотрите сайлентблоки. Если заметили трещинки, царапины, расслоение резины или вздутие, приступайте к замене. Необходимо провести тщательный осмотр всего рычага на предмет дефектов. Сборка рычага производится в порядке, обратном демонтажу.

Замена сайлентблоков переднего нижнего рычага задней подвески

Процесс замены переднего нижнего рычага во многом схож с предыдущим. Возьмите знакомую вам подкладку и установите между задним нижним рычагом подвески и верхней тарелкой пружины. Помогите себе домкратом приподнять подвеску. Далее по этапам:

1. Освобождаете передний нижний рычаг от крепления к кронштейну продольного рычага.
2. Выворачиваете крепёжные болты переднего рычага к кронштейну поперечины.
3. Снимаете передний нижний рычаг задней подвески.

Осмотрите на наличие дефектов и шарниры, и рычаг. В случае сколов или других признаков износа, замените повреждённые детали.

Замена сайлентблоков заднего нижнего рычага задней подвески

Приступаем к замене сайлетблока заднего рычага задней подвески. Здесь нет ничего сложного, необходимо следовать заданному порядку действий:

1. Выверните гайку крепления пальца шарового шарнира, предварительно зафиксируйте его от поворотов.
2. Зафиксируйте стойку-стабилизатор и выкрутите гайку, крепящую её к поперечной балке, снимите болты и скобы стабилизатора.
3. Демонтируйте штангу заднего стабилизатора вместе со всеми крепёжными деталями.
4. Поставьте подкладку с высотой 113 мм шириной в 20 мм, между задним нижним рычагом и верхней тарелкой пружины, поджимая домкратом продольный рычаг.
5. Не забудьте отметить точное положение регулировочной шайбы, перед тем как снять
6. Извлеките все болты крепления из рычагов и поперечин задней подвески, затем снимайте задний нижний рычаг с ходовой части.
7. Осмотрите сайлентблоки заднего рычага. При необходимости замените.

При движении автомобиля большую часть нагрузки берёт на себя подвеска, она же обеспечивает устойчивость машины и безопасность движения. Чем меньше вы будете лихачить на плохих участках дорог, и чем чаще проводить диагностику этой конструкции, тем дольше она вам прослужит.
