Что такое электрогидроусилитель руля

08 Ноября 2019

Электрогидравлический усилитель руля (ЭГУР) является гибридной системой рулевого управления. Она использует гидравлическую технологию как вспомогательную, но насос, отвечающий за давление системы, подпитывается не от основного двигателя, а от дополнительного — электрического. Такая конструкция имеет ряд преимуществ перед стандартной гидравлической — об этом более подробно далее.

Принцип работы ЭГУР

Описываемое устройство состоит из:

  • электронной части — платы;
  • силовой — электродвигателя;
  • гидравлической — шестерёнчатого насоса.

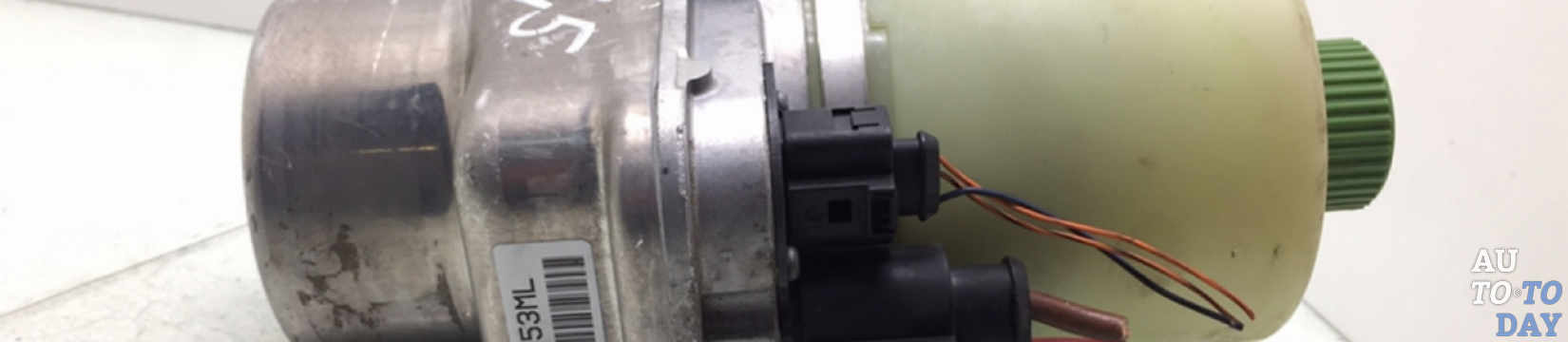

Электрогидравлический усилитель руля

В целом принцип работы ЭГУР мало чем отличается от гидравлического рулевого управления (ГУР). Разница лишь в том, что приводное усилие подаётся от самостоятельного электромотора. Это позволяет системе работать в нескольких режимах во время движения автомобиля. При прямолинейном движении, когда рулевое колесо неподвижно, жидкость свободно циркулирует от насоса в бачок и в обратном направлении.

Важно! Главная особенность ЭГУР чем быстрее движется автомобиль, тем медленнее вращается электродвигатель.

При повороте руля гидравлическая жидкость прекращает циркулировать. Она заполняет полость силового цилиндра, в зависимости от направления поворота руля. Здесь она начинает давить на рейку рулевого механизма через поршень, передавая усилие на рулевые тяги. Из противоположной полости в это время жидкость переходит в бачок, и колёса поворачиваются. Электрогидроусилитель руля

Описанный принцип работы эффективно проявляет себя на малой скорости, когда нужно совершить манёвр в ограниченном пространстве или припарковать машину. Электродвигатель начинает интенсивнее вращаться, из-за чего повышается производительность системы. В результате этого от водителя требуется минимум усилий для поворота руля.

Главные отличия и особенности

Как уже было сказано, основное отличие ЭГУР от ГУР заключается в наличии дополнительного двигателя. Отсутствие передаточного ремня, как у ГУР, позволяет не терять мощность двигателя и не расходовать понапрасну топливо. Кроме этого, есть электронная система управления. Эти элементы позволяют ЭГУР регулировать усилие, учитывая скорость движения авто.

Знаете ли вы? Впервые ЭГУР появился на модели Honda NSX 1990 года. В 1925 году Фрэнсисом Дэвисом был запатентован первый ГУР.

В электроусилителе гидравлика отсутствует, поэтому и проблем, сопутствующих ей, нет. Двигатель, вмонтированный в рулевую колонку, реагирует на малейшие отклонения руля от нулевого положения. Соответственно, точность в управлении выше, скорость отклика авто — быстрее, а усилий нужно прикладывать минимум.

В целом преимущества гидроэлектроусилителя перед другими выглядят так:

  • компактная конструкция;
  • комфортное управление ТС;
  • работает при заглушённом двигателе;
  • простота выполнения манёвра на малых скоростях;
  • точность в управлении на высокой скорости;
  • экономия топлива.
Электрогидроусилитель руля

Недочёты электрогидравлической системы:

  • если колёса длительное время находятся в крайнем положении, то масло перегревается и система быстрее выходит из строя;
  • снижена информативность руля на большой скорости;
  • выше стоимость и больше проблем с обслуживанием.

Устройство усилителя руля

Электрогидравлическая система рулевого управления включает в себя несколько компонентов, каждый из которых выполняет свою задачу:

  • гидравлический насос — подаёт рабочую жидкость в нужный момент;
  • электромотор — запускает в работу насос;
  • трубопровод — отвечает за транспортировку жидкости;
  • узел гидравлического управления системой — реализует механизм усилителя руля;
  • электронная система управления — следит за скоростным режимом и подбирает соответствующее усилие, необходимое для передачи на рулевое колесо;
  • электронный блок управления усилителя — собирает и анализирует сигналы с датчиков и посылает нужные команды предыдущей системе.
Устройство усилителя руля

Трудности ТО и ремонта электрогидроусилителя

Так как ЭГУР вобрал в себя качества и электро-, и гидроусилителя, то вероятность поломки возрастает в разы, так как может выйти из строя электроника и гидравлика, по отдельности либо вместе. Соответственно, ТО занимает больше времени из-за того, что нужно проверить обе системы, а также требует наличия двух специалистов разного профиля в автомастерской.

Важно! Если по электрике проблем нет, то работу по проверке ГУР продолжает обычный автомеханик. В противном случае за дело берётся автомеханик-электрик.

Осмотр автомобиля с электрогидроусилителем для выявления неисправностей проходит по таким этапам:

  1. Проверка масла.
  2. Проверка контакта в электросистеме (подключение проводов, их целостность), датчика крутящего момента.
  3. Проверка целостности предохранителя на электромоторе.
Осмотр ЭГУР

Гидроэлектроусилитель руля значительно облегчает управление автомобилем и делает его максимально комфортным. К тому же если машина быстро реагирует на действия водителя, снижается риск попадания в ДТП. Конечно, ЭГУР добавляет хлопот в обслуживании авто, но если делать всё вовремя, то непредвиденные ситуации будут возникать реже.
