Причины и устранение неисправностей гидрокорректора фар на Lada Samara

29 Октября 2016

Свет фар Направление светового потока фар транспортного средства изменяется в зависимости от того, насколько машина нагружена. Если она везет много груза, кузов немного проседает и свет от фар освещает дорогу под неудобным углом. Чтобы отрегулировать этот угол, в автомобиль вмонтированы гидрокорректоры фар. Если они функционируют неправильно или вовсе сломаны, это создает много неудобств на дороге. Давайте разберемся, как исправить эту неприятность.

Как устроен корректор фар ВАЗ 2114

Вначале уточним, из чего состоит эта деталь и как работает корректор фар.

Интересно! Эта деталь не разбирается. Если она сломалась, ее надо заменить на новую. В процессе замены важно снять ее полностью, не отрезая, как делают некоторые автомобилисты. Иначе возникнут сложности с установкой новой детали.
Хотя сам гидрокорректор неразборной, состоит он из нескольких деталей. В состав комплекта входят:
    Комплект 2114-3718010 для ВАЗ 2113-2115
  • рабочий цилиндр гидрокорректора;
  • исполнительные цилиндры на блок-фарах;
  • зафиксированные хомутами соединительные трубопроводы;
  • рабочая жидкость, устойчивая к замерзанию.
Когда гидрокорректор находится в нормальном положении, его система находится под максимальным давлением. Когда давление снижается, фары опускаются вниз. Тогда втягивается шток исполнительного цилиндра и оптика принимает опущенное положение.

Что касается собственно конструкции и принципа работы гидрокорректора фар ВАЗ 2114, то шток его основного цилиндра соединен с рычагом, который соединен с другим штоком, закрепленном на фаре. В качестве опорной точки используется проходящий через регулировочный болт рычаг. Соответственно, весь механизм функционирует по принципу работы качелей.

Поднимать или опускать опорную точку конструкции помогает регулировочный болт, а сам корректор раскачивает плафон. Когда болт установлен в крайнее положение, большая вероятность того, что обратный конец рычага выскочит из места крепления. Используя корректор фар, надо учитывать этот принцип его работы, чтобы не доводить дело до ремонта.

Когда требуется замена или ремонт детали

Замена Эта деталь машины легко поддается диагностике. Если вы стали замечать, что пучок света не меняет своего положения, в то время как вы пытаетесь его поменять специальной ручкой, или он все время направлен в одно положение (только вниз или только вверх), стоит осмотреть эту деталь машины.

Бывает, что одна фара регулируется, а вторая не поддается никакому управлению. В этом случае необходима замена корректора фар только с проблемной стороны.

Однако прежде чем решаться на замену, надо убедиться в том, что соединение рычага и штока находится в рабочем положении. О замене стоит подумать и во время холодов, когда из-за резкого изменения температур на уплотнителе трескается некачественная резина. Тогда жидкость из гидрокорректора просачивается на поршни цилиндров при определенном его положении.

Причины поломок корректора и способы их устранения на ВАЗ 2114

Замена регулировочного рычага Итак, самой распространенной причиной выхода из строя этой детали можно назвать попадание жидкости, вытекшей из цилиндра при треснувшей резине уплотнителя. В этом случае поршни периодически заклинивает, угол фар меняется и не регулируется рычагами. Иногда проблема оказывается в поломке самого регулировочного рычага. Соответственно, устранить эти проблемы можно заменой сломанных деталей.

Обратите внимание! Если на машине стоит корректор электронного типа, то поломка может заключаться в контактном соединении. Часто сбои в работе спровоцированы разрешением крепления кронштейна устройства.

Замена гидрокорректора фар на ВАЗ 2114

Провести смену данной детали машины довольно просто и ехать на СТО ради этого не всегда надо. Тем более что для проведения работ понадобятся всего лишь удлинитель с накидной головкой и плоская отвертка.

Как выбрать гидрокорректор

В целом на рынке представлены такие корректоры:

  • гидравлические, которые функционируют за счет давления в них жидкостей и поршней;
  • электрические;
  • автоматические, которые сами регулируют уровень фар в зависимости от загруженности автомобиля.
Первые — самые дешевые и чаще всего выходят из строя, вторые более надежные, а третьи — самые дорогие.

Гидрокорректор Выбор гидрокоректорра не составит особого труда, поскольку все разнообразие этой детали выполнено по одной схеме. Наблюдаются лишь некоторые различия в составе креплений цилиндров, габаритах и трубопроводах. Однако на каждой детали указано, для какой модели машины она подходит. Поэтому достаточно ориентироваться на информацию на упаковке. На рынке представлены такие гидрокорректоры:

  • 21213-3718010 для 21213 «Нива»;
  • 2114-3718010 для ВАЗ 2113-2115;
  • 2110-3718010 и 2110-3718010-10 для ВАЗ 2110-2112
  • 2108-3718010 для ВАЗ 2108-21099;
  • 2105-3718010 для ВАЗ 2105-2107.

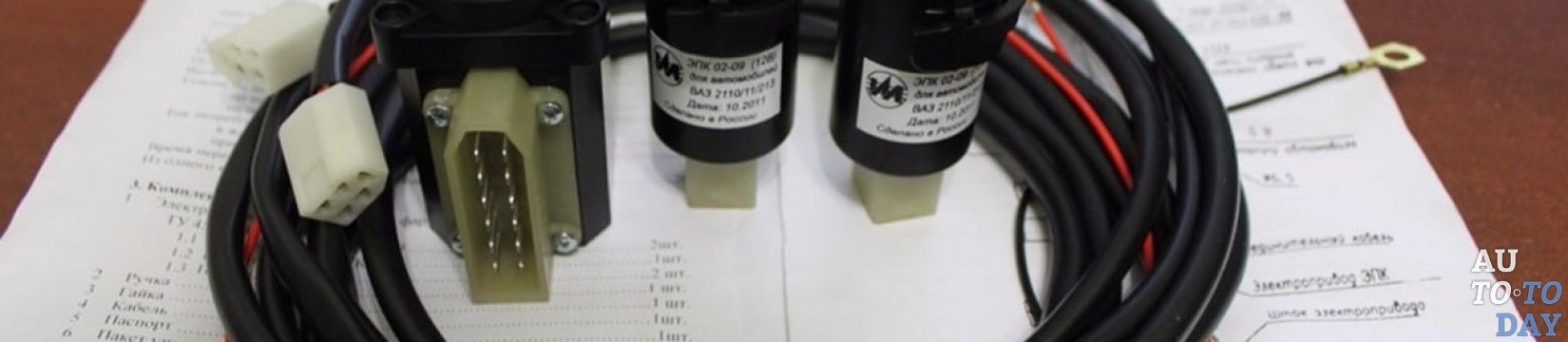

Также сегодня рынок предлагает деталь электрического типа. Считается, что он имеет повышенную эффективность по сравнению с гидравлическим. Но последний обычно входит в заводскую комплектацию ВАЗа. Главное его отличие — функции привода в нем выполняют электрические моторы. Он также легко вставляется в гнездо гидравлического механизма и монтируется точно таким же образом.

Интересно! В некоторых моделях ВАЗа предусмотрен штатный электрический корректор типа СиличЪ-Зенит.

Снятие гидрокорректора

Ремонт гидрокорректора фар ВАЗ 2114 начинается с того, что надо демонтировать вышедшую из строя деталь. Это вполне можно сделать самостоятельно, если придерживаться такой последовательности действий:

    Замена гидрокорректора
  1. отвернуть винты крепления хомутов трубопроводов к скобам крепления;
  2. снять ручку с основного цилиндра;
  3. открутить гайку, которой рабочий цилиндр крепится к панели приборов;
  4. отсоединить рабочий цилиндр от блок-фары;
  5. протолкнуть исполнительный цилиндр вместе с уплотнителями в салон.

Установка новой детали

После всех действий по удалению отработавшей детали, необходимо установить новую. Эти действия надо провести в обратном порядке относительно указанного выше. Но перед тем, как поставить новый, не забудьте заменить уплотнительное кольцо. Закончив установку новой детали, обязательно проверьте всю систему на работоспособность.

Обратите внимание! Не отрегулированная система может стать причиной ДТП, когда лучи света направлены не на дорогу, а например, прямо в глаза водителю автомобиля, который едет навстречу. Таким образом вы ослепляете его.
Во время замены или ремонта можно провести некоторые действия по улучшению работы этой системы машины. К ним относятся:
  • Если вы заметили, что на фаре образовывается конденсат, лучше ее замените, так как это влияет на степень освещения дороги в темное время.
  • Замените лампу в фаре, если заметили, что на фаре образовывается черный налет
  • Замените лампы на те, у которой больший угол светоотдачи.
  • Очищайте колпаки фар от грязи или нанесите на них очищающую пленку.
  • Если вы заметили, что отражающая поверхность фары отслаивается от ее металлического корпуса, то лучше замените ее на новую блок-фару.

ВАЗ Как видим, заменить гидрокорректор фар на ВАЗе несложно. Ремонтировать эту деталь не стоит и пытаться по причине цельности конструкции, поэтому если вы заметили, что система регулирования фар барахлит, покупайте новый комплект корректора. Во время его замены стоит провести ряд профилактических работ по улучшению работы системы освещения.
