Замена замка зажигания на автомобилях ВАЗ

2744

Тормозная система Система зажигания - это все приборы и устройства, которые обеспечивают возникновение электрической искры, которая, в свою очередь, воспламеняет топливовоздушную смесь в цилиндрах двигателя внутреннего сгорания в определенный момент. Вся система является частью одной общей системы электрооборудования автомобиля.

На автомобиле замок зажигания переодически необходимо заменять. Эта замена может быть вызвана несколькими причинами: поломкой противоугонного устройства, перегорания контактной группы, потери ключей самим владельцем.

1. Что такое замок зажигания?

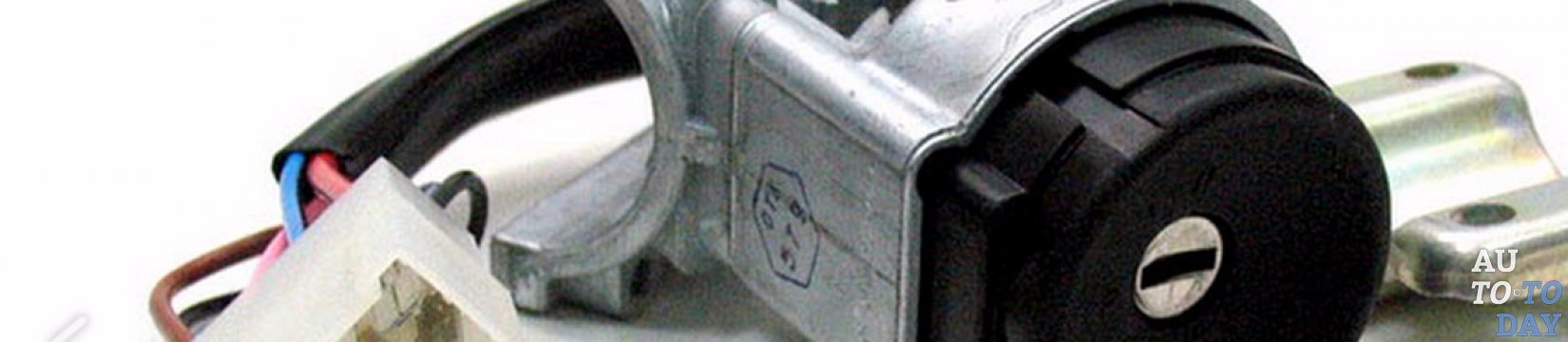

Замок зажигания - это устройство, включение которого обеспечивает подачу постоянного тока к тяговому реле стартера от аккумуляторной батареи. Замок зажигания состоит из следующих элементов:

1. Замочная часть;

2. Противоугонная часть;

3. Контактная группа зажигания.

Замок зажигания При неисправности замка, потери ключа или же поломки противоугонной системы необходимо заменить замок зажигания полностью. Таким образом, в том случае, если какая-то одна часть вышла из строя, работа всей системы прекращается. Помимо этого, можно заменять отдельно контактную группу замка, которая недорого стоит и заменяется достаточно быстро.

На обычной "классике" (не измененной модели автомобилей ВАЗ) замок зажигания расположен под панелью приборов и находится с левой стороны от руля. Замок зажигания закреплен на кронштейне который удерживает рулевой механизм автомобиля.

Таким образом, сам замок зажигания являет собой обычный прерыватель единой электрической цепи. Ключ, в этой цепи, функционирует как регулятор положения контактов, из-за чего и можно выбрать разные варианты соединения цепей: питание электроприборов, запуск и остановка двигателя. При снятии крышки замка зажигания можно увидеть весь механизм: замок, множество проводов, соединяющихся по принципу "вилка- розетка". Тянутся провода от аккумулятора - источника питания - и соединяют все электроприборы автомобиля а одну единую цепь. В роли соединителя электропроводов выступает контактная группа. Для разграничения и изоляции контактов проводки, они закреплены в пластиковом корпусе контактной группы.

Контактная группа - это соединительная система контактов электропроводов, позволяющая замыкать их в определенной нужной последовательности, обеспечивая тотальное распределение подачи тока от источника питания ко всем автомобильным электроприборам.

Контактная группа Контактная группа нужна для естественного удобства в соединении всех электрических автомобильных цепей, их замены и группировки. Довольно часто после износа изоляции проводов возникает замыкание вследствие чего рабочая цепь электропроводов размыкается. Контакты можно было бы подключить и напрямую к самому замку зажигания, но тогда пришлось бы каждый раз разбирать весь его корпус и спаивать новые контакты. Так, замена контактной группы является более дешевым и простым процессом. В автомобильной природе существует два вида системы зажигания: генераторная и батарейная. Их разница состоит в том, что при батарейном зажигании электроприборы машины могут включаться без запуска самого двигателя. Это потому, что батарейное зажигание имеет собственный автономный источник питания. Соответственно при генераторном зажигании пользование электроприборами становится доступным лишь после непосредственного запуска двигателя, когда возникает подача непрерывного электрического тока.

В момент поворота ключа в зажигании замыкается электрическая цепь от клеммы "минус" на аккумуляторе к индукционной катушке зажигания. Проходя через систему проводов электрический ток приходит к замку зажигания, через его контакты следует к индукционной катушке и возвращается уже на клемму "плюс". В определенный момент, когда сам ток проходит через катушку, вырабатывается высокое напряжение, которое подается на свечу зажигания. Исходя из этого, ключ просто замыкает все цепи зажигания и вводит в действие двигатель. Помимо цепи зажигания существует множество других электрических цепей, которые передают ток от источника к электрооборудованию. Для изоляции и разграничения данных цепей используется контрольная группа.

Замок С помощью контактной группы контакты проводов и замыкаются. Каждый из них несет ответственность за свою определенную группу электрооборудования. При повороте ключа в разные стороны, контактная группа будет вести себя по разному, задействуя необходимую и соответствующую функцию электроники.

2. Как снять выключатель зажигания?

Прежде чем приступить к ремонту зажигания или замене, необходимо его достать, чтобы полностью осмотреть и выяснить, какой характер носят повреждения. Снятие самой системы зажигания не является сложным процессом, если придерживаться определенного алгоритма действий:

1. С вала рулевого управления необходимо убрать кожух. После этого нужно открутить винты, на которых держится сам замок зажигания.

2. Следующее, что нужно сделать, это вставить ключ в нулевое положение в замок зажигания для отключения проитивоугонного устройства. В кронштейне через отверстие необходимо нажать отверткой на фиксатор, затем вытащить из кронштейна сердцевину, а из замка - ключ.

3. Теперь следует очень важный момент. Необходимо записать или запомнить порядок подключения всех выводов и проводов. Можно, также, их промаркировать, чтобы не было путаницы в дальнейшем. После этого необходимо отсоединить провода от замка.

4. На этом этапе нужно тщательно проверить работу всех контактов на разных положениях ключа. Также, можно проверить и работу противоугонного устройства. При разном положение ключа запорный стержень должен утапливаться или выдвигаться.

3. Проверка и замена контактной группы.

Контактная группа - основное условие хорошей функциональности всей зажигательной системы. Достаточно распространенным является явление выгорания контактной группы. Наиболее часто это происходит из-за перепадов напряжения между контактами, что может привести к замыканию. В момент поворота ключа зажигания обычно наблюдаются очень резкие перепады и скачки напряжения, так как запускается двигатель. Это приводит к повышению температуры материала электропровода. Так и происходит выгорание изоляционного материала.

Замок зажигания Чтобы обезопасить от выгорания всю контактную группу, необходимо установить разгрузочное дополнительное реле, снимающее определенную часть нагрузки на электроннику при запуске двигателя. Чтобы определить неисправность замка зажигания достаточным действием будет его элементарная проверка. Ключ нужно установить в замок и проверить омметром сопротивление контактов, когда ключом переключаются режимы - 1, 2, 3.

При полной исправности замка зажигания и контактной группы, сопротивление контактов, которые были выбраны, будет равно нулю. В противном случае, есть определенные перебои и поломки, которые нужно исправить ремонтом или полной заменой.

После того, как контактная группа подверглась "нападению" перепадов и скачков высокого напряжения и выгорела, ее необходимо заменить. Сама замена происходит достаточно просто. Изначально нужно демонтировать всю старую группу проводов и установить новую, следя за тем, чтобы все контакты переключались по прежней схеме, по старой. Еще, схема подключения контактной группы есть в большинстве инструкций по эксплуатации автомобилей ВАЗ.

4. Инструменты для замены замка зажигания ВАЗ.

Автомобили модели ВАЗ не очень привередливые и потребуют минимум инструментов. Так, замена замков зажигания потребует: крестовую отвертку, тонкое шило и мультимер. При наличии этого скромного и небольшого комплекта можно переходить к практическим действиям по ремонту. Откручивание всех болтов производится обычной крестовой отверткой. Тонкое шило необходимо для нажатий в кронштейне на фиксирующий штифт. Мультимер потребуется при измерении силы тока, электрических сопротивлений и напряжения при проверке контактной группы. Таким образом, следуя данным пожеланиям можно отремонтировать или заменить, полностью или частично систему зажигания в автомобилях ВАЗ.
