Как заменить крестовину рулевого вала, инструкция по замене

22 Сентября 2016

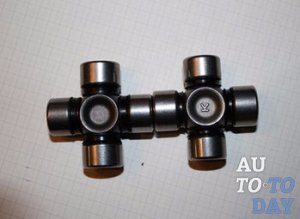

Крестовина рулевого вала Крестовина рулевого вала автомобиля - это механизм, задающий необходимое направление движения. Его поломка или износ могут быть причиной аварии.

Признаки неисправности крестовины рулевого вала

О неисправности крестовины рулевого вала оповестят следующие признаки:

• Большие усилия для поворота рулевого колеса;

• Замедленные повороты колёс;

• Рывок руля при вращении;

• Посторонние шумы на неровных дорогах.

Интересно! Два американца Ч. Крейтон и Дж. Харгис совершили автопробег Нью-Йорк – Лос-Анджелес и обратно двигаясь задним ходом. Это было в 1930 году, а расстояние составило более 11 тыс. км.

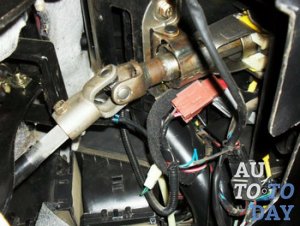

Неисправности крестовины рулевого вала

Проблема в том, что на механизм оказывают негативное влияние следующие факторы: постоянная вибрация, скачки температуры, трение и влажность. Резиновые уплотнители теряют свою эластичность, засохшая смазка становится уютной средой для частиц грязи и влажного конденсата. В свою очередь изнашиваются и ржавеют иглы подшипников.

Знаете ли Вы? В некоторых автомобилях руль выставлено выше или ниже благодаря наличию двух крестовин в рулевом валу.

Подготавливаем инструмент

Для замены крестовины рулевого вала нужны такие инструменты:

• тиски;

• отвёртки;

• дрель и тонкое сверло;

• кернер и молоток;

• комплект новой детали с подшипниками.

Замена рулевого вала: пошаговая инструкция

Для ремонта рулевого вала необходимо правильно его снять.

Снятие рулевого вала

Разобрать рулевой вал даже полезно, чтобы осмотреть мелкие детали. Действовать нужно в таком порядке:

1. Отключить клемму аккумулятора.

2. Поставить отметку на шлице вала (нужно правильно поставить вал на место)

Ставим метки 3. Открутить два болта.

4. Вытащить вал.

Подшипники демонтируются при помощи кернера или дрели с тонким сверлом. Обоймы наконечников запрессовывают в тисках.

Снятие крестовины

Крестовина изготовлена из прочной стали, имеет четыре шипа, на которые крепятся обоймы игольчатых сборочных узлов под валом. Сами обоймы вставляются в вилку, которая и соединяется с пазами валов. Ремонт крестовины заключается в её замене, до того как поменять крестовину снимите её.

Крестовина рулевого вала снимается таким образом:

1. Рулевой вал ставится так, чтобы был доступ к болтам, верхнего и нижнего кожуха кронштейнов крестовины;

2. Болты обеих вилок нужно открутить и извлечь;

3. Перетягивая крестовину по шлицам, сначала снимаем с одного конца вала, а затем с другого.

Внимание! В свободной продаже есть комплект крестовины со всеми подшипниками.

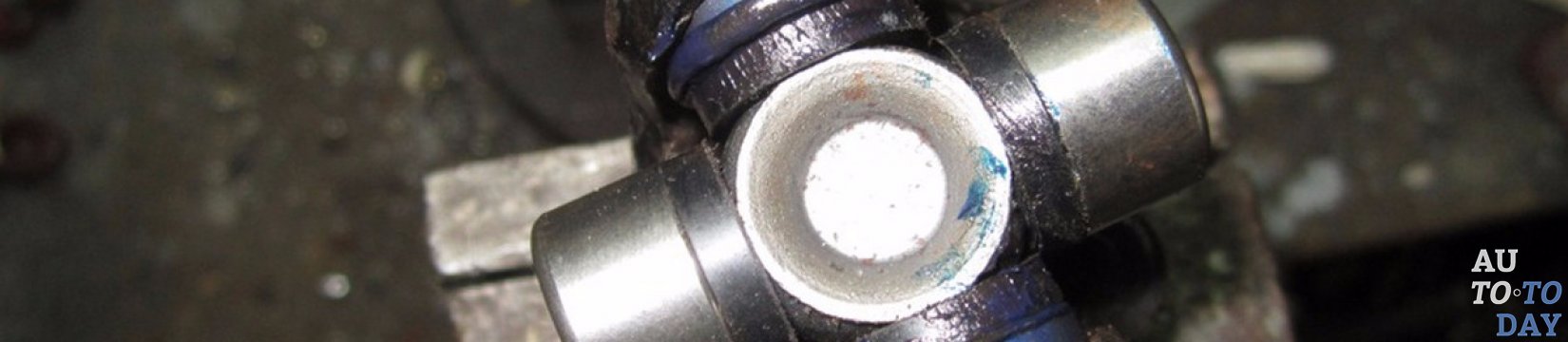

Установка крестовины в рулевой вал

После очистки вала от грязи приступайте к замене рулевой крестовины. Снимите с концов новой детали подшипники. Этими же концами вставьте деталь в рулевой вал. Далее в тисках запрессуйте подшипники во втулки вала. Повторите действия для второй стороны.

Помните! Обоймы подшипников запрессовываются в вилки только снаружи, до полного погружения.

Зафиксируйте наконечники с помощью кернера и молотка. Замена крестовины рулевого вала закончена.

Монтаж рулевого вала

Монтаж рулевого вала будет происходить в обратном снятию порядке. Перед этим нужно ослабить крепёжные гайки кронштейна. Болт, соединяющий клеммы должен двигаться свободно. Установите рулевой вал на место и затяните гайки крапления.

Как видите поменять крестовину на рулевой колонке несложно. Своевременное исправление дефектов в работе рулевой колонки обеспечит вам: бесшумность при движении, лёгкость вращения и приятное время провождение за рулём.
