Как работает обогрев заднего стекла?

19 Июля 2016

Обогрев заднего стекла Может быть, вас удивит тема сегодняшней статьи, ведь на дворе лето, и погода изобилует солнечными жаркими днями. Но данная функция актуальна в любое время года. Поговорим мы об обогреве заднего стекла. Для тех, кто думает, что летом это абсолютно не нужно, скажем, что вы, вероятно, мало передвигаетесь на машине во время дождей.

Но вот тут незадача, в игру вступает господин Мерфи со своими пресловутыми «законами подлости». На улице дождь, а обогрев стекла перестал работать, и влажность в салоне всё повышается, а видимость снижается. Срочно требуется ремонт обогрева заднего стекла автомобиля. Причинами такой неожиданной неприятности могут стать самые разные действия, начиная с непрофессионализма работников сервиса тонировочной студии, заканчивая шалостями детишек на пассажирском сиденье.

Обогреватель заднего стекла: как это работает?

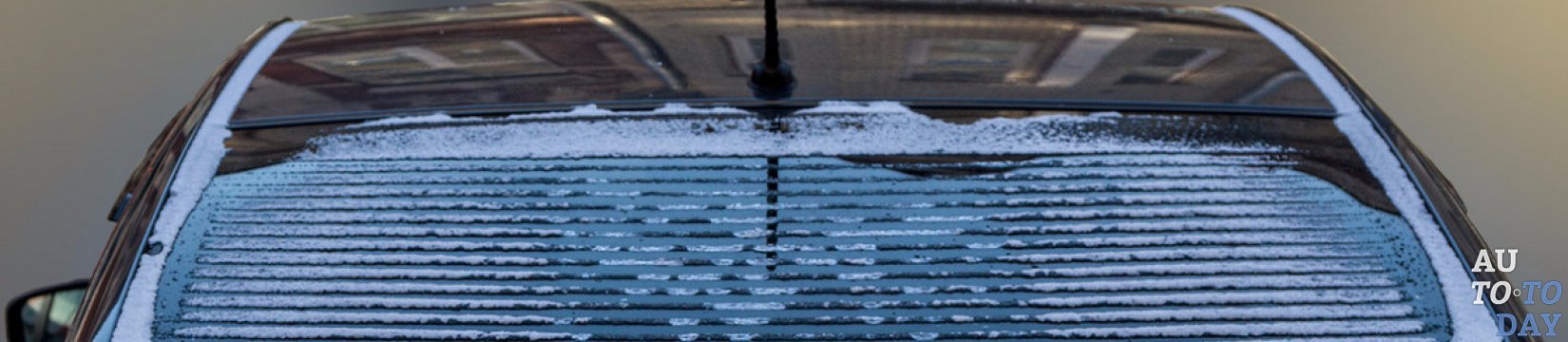

Обогрев заднего стекла

Обогрев заднего автомобильного стекла замечательно справляется с проблемой запотевания и не пересушивает воздух в салоне. Касательно оттаивания стекла зимой, то здесь преимущества налицо. Автомобильное стекло равномерно избавляется от обледенения к тому моменту, когда уже нужно выдвигаться. Воздух из обогревателя только начал теплеть, а заднее стекло уже чистое, сухое и прозрачное.

Обогреватель заднего стекла: что это и для чего он нужен?

Наиболее эффективный борец с запотеванием автомобильных стёкол – это нагрев. Как работает обогрев заднего стекла? Подогрев лобового стекла осуществляется за счёт направленных тёплых воздушных потоков. Заднее же стекло обогревается при помощи небольших нагревающих элементов, работающих от электрической энергии. На само стекло с внутренней стороны (из салона) прикрепляются дорожки из металла с большим сопротивлением в виде множественных тонких ленточек. Когда через них проходит электрическая энергия, выделяется тепло. В результате стекло нагревается, а вода испаряется. Спустя несколько минут стекло снова становится прозрачным.

Схема работы

Чтобы успешно диагностировать неисправности и провести ремонт обогрева заднего стекла машины максимально профессионально, необходимо изучить электрическую схему подключения нагревательных элементов и понять её рабочий принцип.

Схема работы На изображении показана типичная схема подключения обогрева в электропроводку автомобиля. Давайте вместе разберём, как она работает. Питание идёт с клеммы «+» аккумуляторной батареи, проходит через замок зажигания, предохранители и подается на контроллер обогревателя и силовой контакт реле. Вывод аккумулятора со знаком «-» соединяется с кузовом автомобиля, как и один из выводов нагревательного устройства.

При включении обогревателя напряжение идёт на обмотку реле, которое срабатывает, происходит замыкание силовых контактов и взаимное соединение релейных выводов 30 и 87. Ток идёт на обогреватель, протекая через параллельно соединённые нити, а затем через автомобильный корпус снова идёт на минус аккумуляторной батареи.

Какие могут быть неисправности

В основном автовладельцы не заморачиваются над тем, что и как в этом обогревающем устройстве заднего стекла, пока оно не запотеет либо не покроется ледяной коркой. Тут привычным движением нажимается кнопка включения питания подогрева, проходит пять минут, десять, пятнадцать, а результата нет: стекло ничуть не стало более прозрачным, ну или обзор появился только в какой-то части. Тут и измерительные приборы никакие не потребуются, чтобы понять, что требуется ремонт обогревателя заднего стекла автомобиля.

Обогрев заднего стекла Учтите, что обогреватель включается только тогда, когда ключ в зажигании повёрнут в положение «ON». В других автомобилях обогреватель включается только тогда, когда запущен мотор. Это сделано для того, чтобы избежать преждевременной разрядки аккумуляторной батареи. В зависимости от модели авто, обогреватель заднего стекла может потреблять от 10 А до 25 А электрического тока. Чтобы вы поняли, две автомобильные фары потребляют 10 А.

Обогреватель заднего стекла не включается

Если лампочка на кнопке обогрева в активном состоянии не светится, скорее всего, неисправна сама кнопка или сгорел предохранитель. Если же лампочка горит, но нити не нагреваются, тогда причина кроется либо в реле, либо в разъёмах подключения устройства к бортовой электропроводке. Если имеет место быть этот случай, тогда по автомобильной документации следует определить место, где находятся эти детали, и заменить нерабочий элемент. Быстро найти место монтажа реле не всегда получается, но есть один способ проверить его работоспособность косвенно. Об этом мы расскажем чуть позже.

Заднее стекло медленно отпотевает

Обогрев заднего стекла Порой случается так, что после того как обогреватель приведён в состояние активности, стекло начинает отпотевать, но очень медленно. Если на улице морозная погода, то причина может таиться в недостаточном контакте одного из разъёмов электросхемы. Как результат, контактное сопротивление возрастает, ток поступает меньшей силы, мощность понижается, и нити прогреваются медленнее.

Чтобы проверить эту неисправность, нужно взять мультиметр и измерить величину напряжения на клеммах входа нагревателя и аккумуляторной батареи. Различие в результатах не должно превышать один вольт.

На заднем стекле остаются горизонтальные полосы запотелости

И, пожалуй, наиболее распространённая неисправность системы обогрева заднего стекла машины – обрыв нитей, прикреплённых к самому стеклу. Эта неисправность видна невооружённым газом, так как в месте неисправного элемента стекло или запотевшее, или не оттаявшее (в зависимости от времени года).

Дорожки, проводящие ток, легко разрушаются даже при незначительном механическом воздействии. Поэтому нельзя чистить стекло скребком, только тряпка из мягкой ткани. Также, если вы перевозите порой длинные или крупногабаритные грузы, то они не должны упираться в заднее стекло.

Диагностика и ремонт

Ремонт обогрева заднего стекла Определить повреждённую нить обогревателя не сложно, как вы уже поняли. Поэтому, перед тем как починить обогрев заднего стекла, нужно посчитать все нити сверху вниз и запомнить, какие по счёту неисправны. Так далее при визуальном осмотре будет легче найти нужную нить. Но разрывы бывают порой просто микроскопические. Здесь поможет вольтметр или мультиметр. Для быстрого поиска проблемной нити нужно изучить устройство обогревателя заднего стекла.

Способы поиска проблемной нити

Если визуальные признаки обрыва не наблюдаются, например, если обрыв случился на клеммах, тогда можно прибегнуть к старым добрым народным методам. Замечательно то, что каждый автомобилист при малейших усилиях и затратах в состоянии найти место обрыва нитей обогревателя.

Визуальная диагностика. Если заднее стекло запотело, включите обогреватель. В месте разрыва нитей оно начинает отпотевать практически сразу, когда остальная площадь повреждённого элемента не прогревается.

При помощи вольтметра – первый способ. Включите зажигание, а затем подогрев заднего стекла. Один щуп прибора положите на массу автомобиля, второй оберните фольгой и переместите к центру нити нагрева. Напряжение должно быть не более 5 В. Там, где оно упадёт до нуля или подскочит до двенадцати, там и находится обрыв.

При помощи вольтметра – второй способ. Один щуп приложите к плюсовой клемме обогревательного элемента, а второй перемещайте вдоль нити со стороны минусовой клеммы. В месте, где напряжение падает до нуля, требуется ремонт обогрева заднего стекла.

Обогрев заднего стекла С помощью омметра. Лучше брать аналоговый прибор со стрелкой. Включите его в режим кило. Щупы приложите к противоположным выводам системы. Смочите вату в дистиллированной воде и медленно проводите ею по нити. В том месте, где дёрнется стрелка прибора, и имеется обрыв.

Всё, диагностика проведена. Теперь, вдохновившись своими успехами, можно браться за ремонт обогрева заднего стекла своими руками.

Осуществляем ремонт

Существует множество вариантов починки обогревателя заднего стекла. То же самое можно сказать про используемые материалы и применяемые методики. Во всяком случае вы вольны выбирать способ проведения ремонтных работ. Необходимо помнить только одно, в любом случае соединительные места системы обогрева всегда необходимо зачищать и обезжиривать, если требуется пайка.

1. Как починить обогрев заднего стекла при помощи ремнабора? Многие ремонтные комплекты обогревателя заднего стекла автомобиля обладают аналогичными характеристиками. С их помощью можно восстановить до десяти сантиметров нагревательной нити, которая повреждена. В состав ремонтного набора входят: шаблоны с нитями и баллон с термически активной полимерной смолой.

Ремонт обогрева заднего стекла Определите место обрыва нити и выключите устройство обогрева. Снимите защитную плёнку с шаблона и приложите нить к оборванному месту. Кисточкой нанесите полимерный материал на ремонтируемое место. Когда высохнет, повторите ещё несколько раз. Снимите трафарет со стекла и не запускайте обогрев в течение 24 часов.

2. Как отремонтировать обогреватель заднего стекла при помощи токопроводящей пасты? Она наносится на места обрыва нитей. При этом захватите оборванные концы с обеих сторон по 2 см на каждую. Паста должна сохнуть сутки. Можно воспользоваться строительным феном и ускорить процесс высыхания.

3. Восстановление дорожек обогрева заднего стекла народными методами. В принципе, сами они друг от друга не отличаются, только присутствует разница в используемых материалах.

Краска и стружка. Стружка добывается при помощи напильника и медно-латунного брусочка. Краску лучше брать под цвет нитей нагрева. Смешайте составляющие в пропорции 1:1 до состояния мягкого теста. Сделайте трафарет из скотча или изоленты. Включите обогрев и по трафарету нанесите смесь. О наличии контакта вы услышите в месте ремонта по характерному лёгкому шипенью. Всё готово. Можно сразу ехать и не ждать сутки.

Клей и стружка. Здесь вместо краски применяется клей БФ-2, как вариант.

Пайка места разрыва. Здесь нужно использовать хлористый цинк. Припой следует брать с низким содержанием олова, типа ПОС-18, ПОСС-4-6. Если повреждён длинный участок нагревательной нити, можно использовать серебряную или медную жилу.

Теперь вам должно хватить вариантов для того, как восстановить обогреватель заднего стекла автомобиля самостоятельно. Как вы уже поняли, сложности особой это не доставит, да и на материалы сильно тратиться не нужно.
