Устройство вилки сцепления

2743

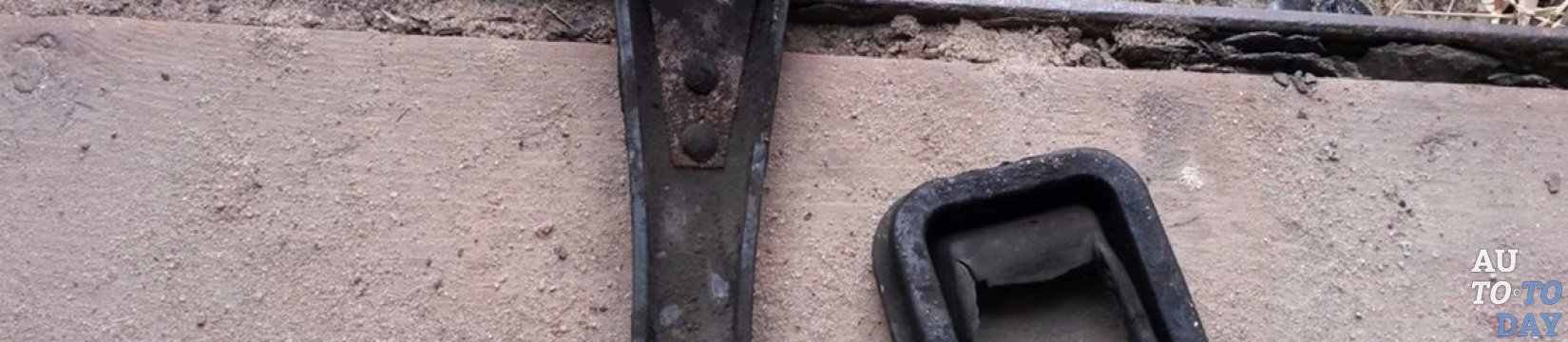

Вилка сцепления Ни для кого не секрет, что сцепление является одним из наиболее важных конструктивных элементов трансмиссии автомобильного транспорта. Как правило, главное предназначение сцепления состоит в кратковременном отсоединении двигателя от трансмиссии и плавном их соединении при переключении передач, а также в предохранении элементов трансмиссии от перегрузок и гашении колебаний. В данной статье мы не станем углубляться и детализировать саму систему сцепления, а остановим наше внимание на одной из наиболее важных деталей системы. Поговорим о вилке сцепления, без которой система сцепления просто не сможет работать. Мы рассмотрим, что собой теоретически представляет вилка сцепления, а также поговорим о ее наиболее распространенных неисправностях и способах замены вилки на новую.

1. Что собой представляет вилка сцепления

На сегодняшний день главной функцией вилки сцепления является его выключение (многие автомобилисты называют ее вилкой выключения, или же приводной вилкой сцепления).

Что она из себя представляет? Как правило, это своеобразный рычаг, воздействие на который приведет к отводу нажимного диска. При выжимании педали указанная деталь способствует перемещению муфты выжимного подшипника, что гарантирует перестановку внутренней кромки пружины вперед и последующее выключение устройства. Таким образом, сцепление выключается. Также эту самую вилку можно назвать и вилкой включения сцепления, так как в момент обратного действия, при опускании педали, вилка также и включает сцепление.

Зачастую вилку сцепления можно встретить на автомобилях с механической коробкой передач. В коробках с гидравлическим приводом она встречается довольно редко.

Вилка сцепления Конструкция вилки сцепления не отличается особой сложностью. Вилка состоит из рычага и двух лапок, которые закрепляются на металлическом стержне. Ничего сложного, как вы видите. Но, как ни крути, даже самая простая деталь автомобиля подвергается неисправностям, может ломаться или же израсходоваться. Вилка сцепления – не исключение. Давайте вместе разберемся в том, к каким неисправностям вилки сцепления нужно готовиться автомобилисту и как провести своевременную диагностику поломок.

2. Неисправности вилки сцепления

Как мы уже говорили, вилка сцепления, как и любая другая деталь в автомобиле, подвергается износу. Также мы не исключаем и заводской брак, хотя и встречается он довольно редко, из-за простоты конструкции самой вилки.

Для того чтобы устранить какие-либо неполадки в системе работы автомобиля (сюда, конечно же, входит и система сцепления), для начала нужно провести своевременную и корректную диагностику проблемы. Автомобилисту, который выявил в своем автомобиле неисправности в системе сцепления, должен готовиться, скорее всего, к ее полной замене или, в лучшем случае, к замене отдельных комплектующих.

Как правило, разработчиками автомобильных запчастей, а также инженерами-механиками предоставляется точные рекомендации, которые несут в себе полную информацию о самом ресурсе, а также о сроках замены сцепления и его запчастей. Но, как ни крути, регламентированные сроки в реальной жизни больше зависят не от рекомендаций специалистов-разработчиков, а от манеры вождения, уровня нагрузок автомобиля при эксплуатации и различных других факторов.

Вилка сцепления Итак, давайте рассмотрим несколько видов неисправностей, при которых нужно срочно обращаться в специализированные технические центры, или же приниматься за самостоятельную замену либо ремонт детали.

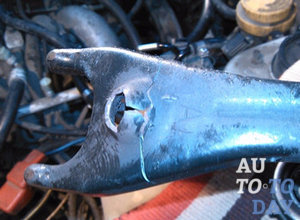

Вилка сцепления может попросту сломаться. В таком случае, вы обнаружите, что педаль провалилась, и продолжать движение становится невозможно. Наиболее распространённая проблема на сегодняшний день – это трескание вилки сцепления, при котором сцепление начинает схватывать все ниже, а регулировка помогает лишь на короткий срок, и по мере расширения (увеличения) трещины, педаль вновь опускается.

Как утверждают специалисты, такая категория поломки может значительно повлиять на снижение позиций схватывания сцепления, но, как ни странно, исправление данной поломки не займет у вас очень много времени.

Более того, поломка вилки сцепления может пагубно отобразиться на включении скоростей, что приводит к многократному подведению ВС и дальнейшему регулированию свободного хода. Данная неисправность, по своему существу, может обусловить отклонение вилки от выжимного подшипника по возникшей трещине. Если вы решили воспользоваться авторегулировкой, то вы должны быть готовы к тому, что она может действовать всего пару суток, а в редких случаях и пару часов, все зависит от масштабности дефектообразований.

2. Замена вилки сцепления

Вилка сцепления Итак, мы добрались до наиболее интересного вопроса данной статьи, а именно к замене вилки сцепления. В данном разделе мы постараемся разобраться в том, при каких обстоятельствах нужно производить замену вилки сцепления на новую, а также как сделать это быстро и правильно.

Как правило, замену вилки сцепления производят в тех случаях, когда она деформирована, изогнута, или же на ней просматривается трещина. Также нужно производить немедленную замену в случаях дефективности лапок в месте соприкосновения с муфтой вкладыша, или же при полном износе лапок.

Как правило, сложность или же, наоборот, простота замены вилки сцепления напрямую зависит от марки и модели автомобиля. Если говорить об отечественных автомобилях, иногда процесс замены данной детали может оказаться довольно трудоемким и хлопотным, ведь во многих случаях, для того чтобы снять старую вилку сцепления, вам понадобится снимать ККП с автомобиля (данный процесс занимает довольно много времени, к тому же приносит много дополнительных хлопот). Но существует и более простой способ справиться с старой вилкой сцепления, ведь, в любом случае, манипуляции по замене вилки не являются очень сложными, а даже наоборот, доступны даже начинающему автомобилисту.

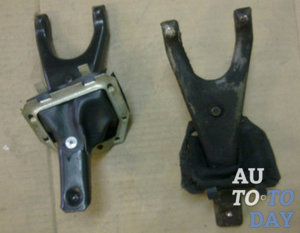

Вилки сцепления Для того чтобы произвести замену по инструкции, которую мы вам предоставим ниже, автомобилисту нужно лишь обладать начальными, базовыми навыками в области автомеханики, а также не бояться сложностей, связанных с автослесарными работами. Итак, если вы решились на самостоятельную замену вилки сцепления, запасайтесь свободным временем (в среднем продолжительность всего процесса составляет 3-4 часа) и приступайте к ремонту.

Перед тем как производить замену вилки сцепления, специалисты советуют для начала продиагностировать вилку сцепления на наличие в ней трещин. Для этого нужно сделать следующие манипуляции:

1. Произвести снятие барабана сцепления, а также контрштока, и отодвинуть их к краю, воспользовавшись рукавом-шлангом;

2. Произвести снятие защитного чехла;

3. Произвести осмотр середины, воспользовавшись фонариком.

Если в данном случае трещину не видно, вам необходимо провести нажатие рукой на основание вилки сцепления в направлении ее включения. Проделав такую манипуляцию, вы с легкостью сможете обнаружить треснувшее место. Если вы обнаружили данный дефект, то это дает вам основание для снятия кожуха сцепления.

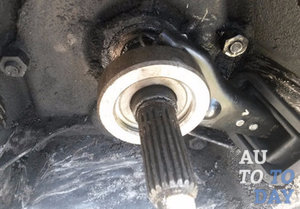

Замена вилки сцепления Далее, переходим к следующему этапу при снятой вилке сцепления, а именно к внутреннему осмотру кожуха сцепления. Во время разворота вилки сцепления вам откроется дорожка из пружинной стали, которая имеет форму округленной заглавной буквы «П». Главной ее функцией является закрепление вилки сцепления на кожухе. После этого, если вы посмотрите в середину, вы сможете увидеть опорный палец вилки, который имеет округленную головку. Главной задачей водителя во время устранения поломки является помещение лепестков закрепителя под шар головки.

Перед этим необходимо обязательно осуществить шлифовку концов вилки сцепления под 45° так, чтобы она вошла под рессорой на ступице вкладыша. Также крайне необходимо как следует обработать втулки из металла и пластика консистентной смазкой и произвести установку вилки сцепления в исходное положение.

После этого, необходимо попасть заостренными окончаниями вилки сцепления под пружину из проволоки ступицы упорного подшипника, причем сделать это нужно так, чтобы лапки оказались в середине пружины и ступицы. Для того чтобы быстрее справиться с данной процедурой, для начала необходимо определить стопор под головку шара, а уже потом поставить вилку сцепления вниз, под указанную проволочную пружину.

Для того чтобы монтаж был максимально комфортен, после надевания фиксатора, который располагается внутри, а также подведения обеих лапок вилки сцепления под пружину, специалисты советуют стукнуть по основанию вилки. Проделать данную операцию довольно сложно для новичка, так как она требует наличие колоссального опыта. Но новичкам не стоит отчаиваться, ведь, как правило, после второго раза замены вилки сцепления вы уже почувствуете, что опыт приходит с практикой.

Замена вилки сцепления И еще одна маленькая хитрость: перед тем как приступать к замене вилки сцепления или же к простой диагностике, вам следует обязательно обзавестись фонариком, который является очень важной деталью при скрупулёзном исследовании внутренних деталей. Его, как правило, опускают в кожух корзины. Благодаря фонарику вы получите дополнительное освещение, которое, в свою очередь, улучшит обзор и повысит качество диагностики.

После того как вы закончили все операции по замене вилки сцепления, вам необходимо провести контрольную процедуру осмотра собранного узла сцепления, для того чтобы вы убедились в отсутствии каких-либо дефектов.
