Полный привод с муфтой “Haldex”

15 Сентября 2016

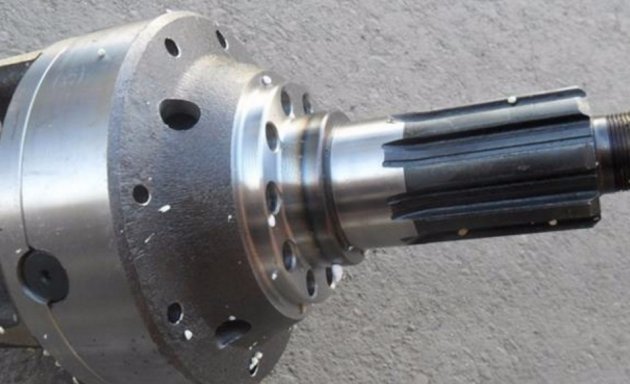

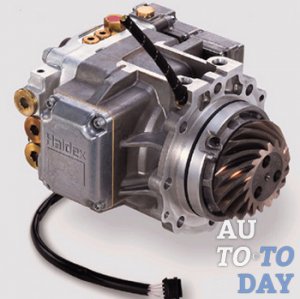

Муфта Халдекс В последнее время в современных автомобилях, а именно в трансмиссиях, стали всё чаще использоваться активные муфты. Для блокировки валов применяются мокрые многодисковые сцепления. Что такое муфта? Многодисковое сцепление управляется маслом под давлением, воздействующим на поршень, который сжимает диски. Для регулировки давления используется контрольный клапан. Такие муфты распределяют крутящий момент между осями автомобиля, так и между колёсами.

Где используется муфта Халдекс

На сегодняшний день муфта Халдекс устанавливается на свои модели такими автомобильными концернами как Volkswagen, BMW, Saab. Многие автопроизводители выпускают машины с привычным прямым приводом, но с возможностью задействования задней оси в моменты пробуксовки передней. При такой схеме существенно экономится топливо, ведь при обычной езде привод автомобиля остаётся передним, только машина становится более устойчивой и проходимой. Особенно это ощутимо зимой. Наиболее популярным механизмом, подключающим полный привод, является муфта Халдекс.

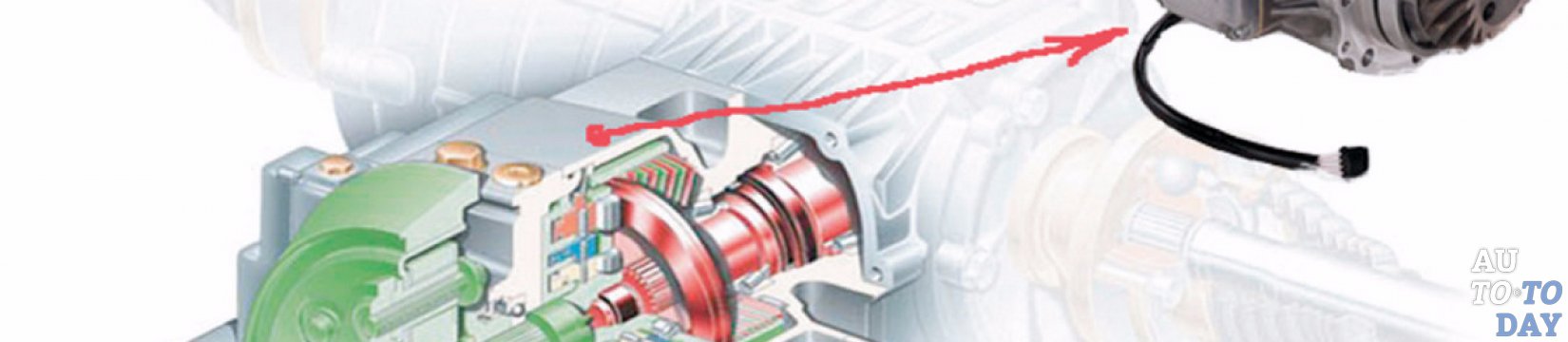

Расположение муфты

Интересный факт! В 1988 году Сигвард Йоханссон запатентовал изобретённую муфту и спустя четыре года продал права шведской компании Халдекс. Изначально эта система предполагалась для гибкого управления дифференциальной блокировкой в муфте для полноприводных автомобилей.

Принцип работы и устройство муфты Haldex

Данная муфта управляется электроникой и располагается перед задним дифференциалом. Она перебрасывает тягу на задние колёса в случае крайней необходимости, к примеру, на обледенелой дороге. Отлично помогает при старте с места, эффективнее реализовывая крутящий момент. На машинах с муфтой Халдекс больший процент крутящего момента передан на передние колёса. Механическая часть агрегата вмещает в себя пакет дисков. Каждый диск фрикционной муфты не контактирует с другими при обычных условиях движения. 50% фрикционов соединены с ротором, остальная половина с приводным валом заднего моста. Внутри корпуса муфты залито масло, которое гоняет под давлением электронасос. Благодаря этому электронному компоненту обеспечивается минимальное расстояние между фрикционами, благодаря чему скорость срабатывания муфты возрастает.

Механическая часть ЭБУ Haldex собирает данные со всего автомобиля: с датчиков мотора, КПП, АБС и рулевого управления. Отдавая распоряжения механизмам муфты, электронный блок учитывает не только пробуксовывающие колёса, но также скорость, поперечное ускорение, положение рулевого колеса, движение накатом или под тягой. Такой объём данных необходим для скорейшего реагирования на возникающие дорожные ситуации. Например, когда автомобиль попал на ледяной участок передними колёсами, то муфта блокируется, и максимально возможный крутящий момент передаётся на задние колёса. Или разгрузить заднюю часть машины, помогая другим системам предупредить возникающий занос передних колёс.

Интересно знать! Первая фрикционная муфта Халдекс была установлена на автомобили Audi A3 и TT в версии кватро в 1998 году и на VW Golf. В нём она заменила вискозную муфту, подключающую задний мост.

Но не совсем верно утверждать, что Haldex подключает задний привод. Даже при идеальных дорожных условиях на корму приходится около 10% крутящего момента. Это так называемый постоянный тонус. Он необходим, чтобы всегда держать систему наготове, которая при необходимости передаст всю тягу на одну из осей. Ведь от оперативности срабатывания зависит проходимость автомобиля и его управляемость.

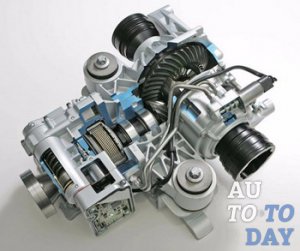

Многодисковая муфта Халдекс Принцип своей работы муфта Халдекс сохранила на протяжении всех своих пяти поколений. Но с каждой генерацией муфта становилась более технологичной, уменьшалась в размерах, срабатывала оперативнее и точнее. Ведущие диски получают крутящий момент напрямую от силового агрегата, а ведомые завязаны с приводами задней оси. ЭБУ даёт команду, и электроника сжимает дисковый пакет. Чем крепче они сцепляются, тем больший крутящий момент передаётся на задние колёса в случае проскальзывания передних. Тяга, передаваемая за заднюю ось, изменяется не скачкообразно, а плавно.

Эволюция Haldex

Принцип действия многодисковой фрикционной муфты Халдекс первого поколения заключается в передаче крутящего момента дисками сцепления, которые сжимаются под давлением масла. Насос, который создаёт это давление, функционирует за счёт разницы вращения задних и передних колёс. Её главный недостаток заключается в несвоевременном создании давления, только по факту пробуксовки.

Второе поколение муфты Haldex было технически улучшено по сравнению с первым, но рабочий принцип не изменился. Недостатки остались аналогичными с предыдущим поколением.

В муфте Халдекс третьего поколения давление нагнетается электронасосом. Разрабатывалась специально для автомобиля Land Rover Freelander 2. Позже стала устанавливаться на модели с полным приводом от Вольво. Только спустя два поколения было исправлено подключение блокировки. Теперь она срабатывает своевременно, блокируя муфту ещё до начала буксования. Полная блокировка происходит за 150 миллисекунд. Разность скоростей вращения переднего и заднего мостов уже не являются фактором включения муфты полного привода. Пластины муфты начинают передавать крутящий момент уже тогда, когда различие в углах поворота колёс передней и задней оси составляет всего 10 градусов. А при 20 градусах тяга будет передана полностью.

Муфты разных поколений Муфта Халдекс четвертого поколения по своему принципу действия аналогична с предыдущей. Изменения коснулись только алгоритма обработки сигнала, который стал быстрее поступать. Муфта Халдекс пятого поколения от предыдущей отличается только качеством применяемых материалов.

Преимущества Haldex последних поколений

Муфты Халдекс четвёртого и пятого поколений срабатывают не только во время пробуксовки колёс, но и при движении в поворотах. Учитывают скорость машины, угол нажатия акселератора и скорость нажатия, движение на принудительном холостом ходу и в тяговом режиме. В данном случае преимущество на стороне симбиоза механики и электроники. Крутящий момент – его включение, выключение и степень подачи – регулируется по команде электронного блока управления.

Очередной важный момент: когда в первых поколениях Haldex вмешивались ABS и/или ESP, происходило размыкание муфты. Во время заноса, когда система стабилизации автомобиля пыталась его выровнять, или водитель жал на педаль тормоза до того, как срабатывала АБС, у машины не мог подключиться полный привод. Теперь же при срабатывании ESP муфта остаётся замкнутой, но вот с АБС всё же размыкается. Халдекс помогает стабилизирующей системе вернуть машину в исходное положение. ESP и Haldex успешно работают в паре, поэтому четвёртое и пятое поколения муфт ставят только на авто с системой стабилизации.
