Как устроен привод сцепления?

1504

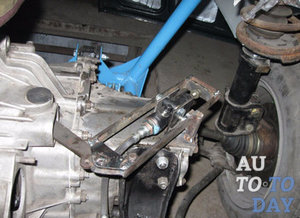

Привод сцепления Прежде чем перейти к рассмотрению привода сцепления, давайте ознакомимся непосредственно с самим сцеплением. Итак, сцепление – это элемент, передающий крутящий момент с маховика на ведущий (первичный) вал КП, а затем, через трансмиссию, на колёса. Сцепление обеспечивает плавное соединение и, можно сказать, мгновенное разъединение двигателя с КП, переключение передач без ударных нагрузок на КП и двигатель, торможение автомобиля и трогание с места без рывков.

Устройство сцепления.

Существует несколько видов сцепления, применяемого в современном автомобилестроении:

1. Однодисковое – применяется на легковых и грузовых автомобилях с относительно небольшой мощностью двигателя;

2. Двухдисковое – на многотоннажных машинах с относительно большой мощностью двигателя;

3. Многодисковое – применяется на спортивных и других автомобилях с высокомощными двигателями, а также на мотоциклах;

4. Работающее в воздушной среде (сухое), устанавливается на большинстве автомобилей; работающее в масляной среде (мокрое) в основном устанавливается на мотоциклах.

Однодисковое, фрикционное сцепление. Различают два вида данного сцепления: диафрагменный и рычажный с цилиндрическими прижимными пружинами. Первый в себя включает:

- маховик, который является деталью двигателя и одновременно ведущим диском сцепления, к маховику также крепится кожух;

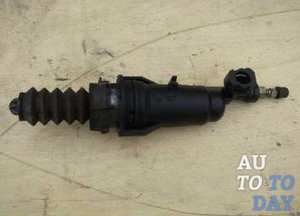

Цилиндр привода сцепления - ведомый диск – состоит из ступицы, имеющей по внутренней поверхности шлицы для соединения с первичным валом КП и перемещения по нему, стального диска с разгрузочными пружинами и приклепанных или приклеенных к нему фрикционных пластин;

-нажимной диск, выполненный из фрикционного материала;

- выжимной подшипник с нажимной муфтой – служит для включения-выключения сцепления, перемещая диафрагменную пружину;

-кожух сцепления (корзина) с диафрагменной пружиной и дисками – крепятся к маховику;

-первичный вал КП – через ведомый диск передаёт крутящий момент от двигателя на КП;

-привод включения-выключения сцепления.

Отличие рычажного сцепления от диафрагменного заключается в наличии рычагов включения-выключения, соединённых с нажимным диском шарнирно и с выжимным подшипником, цилиндрических нажимных пружин (6 и более), прижимающих ведомый диск к маховику через нажимной диск.

Принцип работы однодискового сцепления заключается в том, что, нажимая на педаль сцепления в кабине автомобиля, мы воздействуем через привод сцепления на выжимной подшипник, освобождаем нажимной диск, зазор между маховиком, ведомым и нажимным дисками увеличивается, крутящий момент на первичный вал КП не передаётся. При отпускании педали, все детали действуют в обратном порядке. Отличие двухдискового сцепления от однодискового заключается в наличии двух ведомых дисков и установленного между ними дополнительного, ведущего диска. Принцип работы идентичен работе однодискового сцепления.

Привод сцепления На многотоннажных грузовых машинах в систему сцепления включается вакуумный усилитель для снятия больших нагрузок с педали. Привод выключения сцепления предназначен для управления механизмом сцепления из кабины автомобиля путём передачи усилия от педали на выжимной подшипник. Существуют следующие виды привода выключения сцепления: механический, гидравлический, электрический, комбинированный.

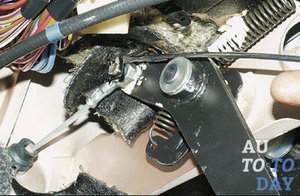

-механический привод сцепления применяется на легковых и грузовых автомобилях небольшой грузоподъёмности более ранних выпусков, а также на мотоциклах. Включает в себя: педаль, рычаг привода с тягой, металлический трос, вилку. Трос присоединяется к рычагу привода с одной стороны и к вилке с другой стороны. При нажатии на педаль сцепления усилие передаётся через трос на вилку, которая перемещает выжимной подшипник и тем самым производит управление механизмом сцепления.

-гидропривод сцепления установлен на многих машинах. Он включает: педаль сцепления, ГЦ и РЦ, бачок с рабочей жидкостью, соединительные трубопроводы и вилку сцепления. При нажатии педали, усилие передаётся на шток (соединённый с одной стороны с педалью, с другой стороны с поршнем ГЦ), который перемещает поршень, выталкивая жидкость к поршню РЦ; этот поршень выдвигает шток и перемещает вилку выключения сцепления.

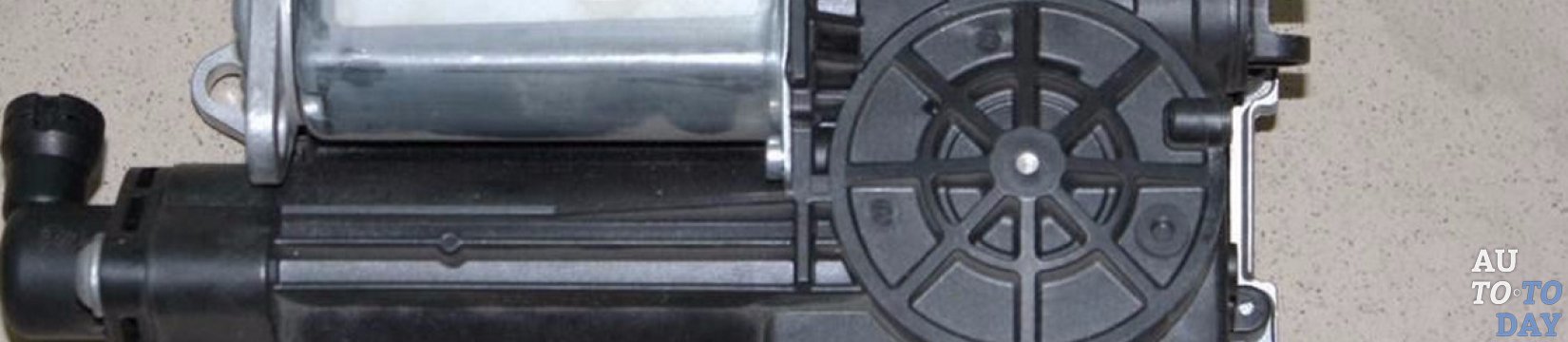

-электрический привод сцепления по принципу работы идентичен механическому приводу, но, в отличие от механического, состоит из электромотора и троса.

Основные неисправности сцепления.

1. Пробуксовка при медленном включении в момент трогания машины или в движении. Эта неисправность может возникнуть в таких случаях:

- Зажата вилка включения-выключения сцепления, в связи с этим нет зазора, а соответственно, и свободного её хода.

Произвести необходимые регулировки;

- Заедают детали, снимающие усилия с нажимных пружин, и, как результат, диски не возвращаются после нажатия на место.

Произвести ремонт или замену деталей;

- Потеря рабочих характеристик нажимными пружинами, в результате чего имеет место зазор между всеми дисками после включения.

Заменить неисправные детали (пружины меняются комплектом);

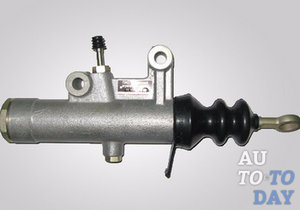

Цилиндр привода сцепления - Не перемещается поршень ГЦ при снятии ноги с педали, в результате чего все детали не занимают положения «включения». Эта неисправность может возникнуть из-за перекрытия отверстия или его засорения, а также попадания нефтепродуктов в систему.

Для устранения произвести прочистку отверстия и промывку системы новой ТЖ. Также промывать систему можно спиртом. Если возникнет необходимость, неисправные детали заменить;

- Попадание масла на диски, в результате чего они проскальзывают между собой, или чрезмерный износ накладок.

Произвести промывку деталей (при необходимости замену) и выполнить необходимые регулировки.

2. Сцепление выключается частично. Причинами неисправности могут быть: малый ход педали сцепления, попадание воздуха в гидропривод, подтекание ТЖ в соединениях, износ или механические повреждения шлицов ступицы, а также ведущего вала КП.

Произвести ремонт (при необходимости замену), выполнить необходимые регулировки согласно инструкции по эксплуатации, при необходимости заменить (дозаправить) ТЖ;

3. Такие неисправности как наличие толчков, сопровождающихся посторонним шумом, а также удары, рывки в начале движения могут происходить из-за выхода из строя (износа, механических повреждений, потери эксплуатационных характеристик) ведомого диска. В данном случае подойдёт только его замена;

4. Зависание педали после прекращения нажатия свидетельствует о выходе из строя возвратной пружины. Произвести замену пружины.

Эксплуатация сцепления.

Привод сцепления Для того чтобы продлить нормальную работоспособность сцепления, необходимо строго соблюдать те требования, которые предъявляются для данной машины. Своевременно выполнять первичную диагностику, визуально осматривать привод сцепления на отсутствие загрязнений, вовремя удалять их. Производить смазку шарнирных соединений (если таковая необходима). Устранять неисправности других узлов и деталей, влияющих на работоспособность сцепления (например: замасливание дисков из-за подтекания масла через задний сальник двигателя). Регулярно проверять наличие ТЖ в бачке, при необходимости производить дозаливку. Своевременно менять ТЖ с одновременной промывкой всей системы.

При выполнении работ, связанных с демонтажем КП, двигателя, производить осмотр и дефектацию деталей сцепления, в случае необходимости – их ремонт или замену. Если возникли неисправности в системе сцепления, своевременно выполнять ремонт своими руками при наличии соответствующих навыков, при их отсутствии обращаться на СТО к квалифицированным специалистам.

Если вы начинающий водитель или водитель со стажем, не ленитесь лишний раз заглянуть в инструкцию по технической эксплуатации автомобиля, убедитесь что все работы выполнены согласно «карты выполнения периодичных работ». Непрерывно совершенствуйте навыки управления автомобилем в нормальных и экстремальных условиях использую автодромы. Заботьтесь о своём автомобиле и он никогда не предаст.
