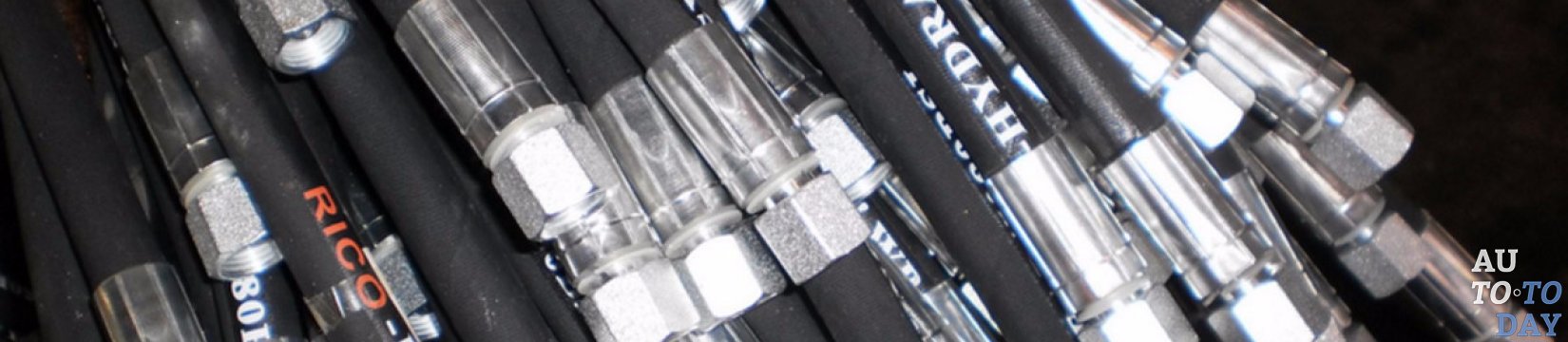

Ремонт шлангов высокого давления

7332

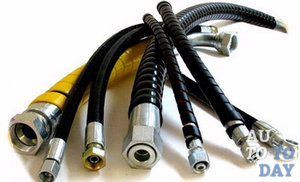

Шланги высокого давления Шланги высокого давления, которые более привычно называть рукавами высокого давления или РВД, предназначаются для того, чтобы поглощать или создавать рабочие усилия, которые под воздействием высокого давления передаются через закачанные в них жидкости или газы. Рукава высокого давления применяются, в основном, в гидравлических и пневматических системах и механизмах. Кроме промышленного производства, РВД также встречаются и в автомобильном транспорте – в гидроусилителях руля и в гидравлических насосах высокого давления, например, наиболее распространённой у нас в стране марки Kӓrcher.

Повреждения шлангов высокого давления

Причины разрыва и трещин шлангов высокого давления можно подразделить на несколько видов:

1. Брак изготовителя. Зачастую это некачественно сделанный обжим стыка шланга и фитинга из-за использования некачественного или неотлаженного оборудования.

2. Повреждения, которые получены при эксплуатации основного механизма. Они возникают как порезы и разрывы РВД. Самой распространённой причиной этого является провисание шлангов высокого давления из-за некорректно подобранной длины.

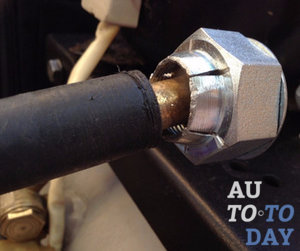

Повреждение шланга 3. Повреждения, получаемые из-за несоответствия параметров шлангов эксплуатационным условиям. Это может быть как срыв фитинга, так и разрыв РВД. В результате давление превышает допустимое, на которое рассчитан сам рукав.

4. Повреждения внешнего слоя, возникающие при использовании РВД в неправильном температурном режиме, на работу в котором шланг не рассчитан.

Важно знать! Для максимального ограждения рукавов высокого давления от возможных повреждений необходимо серьёзно проверять их характеристики и параметры на соответствие эксплуатационным условиям. Прежде всего, это расчётное значение максимально допустимого давления, температуры и минимального изгиба РВД.

К наиболее распространённым повреждениям шлангов высокого давления можно отнести следующие:

1. Сильно подверженные коррозии фитинги.

2. Излом РВД.

3. Истирание и изнашивание верхнего слоя рукава.

4. Закупорка шланга.

5. Разгерметизация соединения фитинга.

6. Срыв фитинга с рукава.

7. Протечка соединения фитинга.

8. Повреждение внутреннего резинового слоя в результате воздействия высоких температур.

Как происходит ремонт шлангов высокого давления?

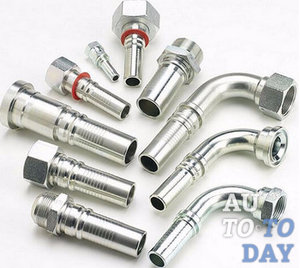

Фитинги Из всего вышеизложенного можно подвести некий итог, что ремонт шлангов высокого давления заключается в замене фитингов или определённых повреждённых участков РВД. Проводя замену, как в первом, так и во втором варианте потребуется обжим соединительной муфты. Технологически в обоих случаях эти действия практически идентичны. Последовательность действий выглядит следующим образом:

1. Повреждённый шланг необходимо отсоединить от основного механизма.

2. Отрезаете новый рукав такого же размера, как и старый. Для замера необходимо брать расстояние между конечными торцами ниппелей. Лучше выбирать рукав, рассчитанный на максимально возможное давление в системе или хотя бы такой, который будет выдерживать большие нагрузки, чем заменяемый. При подборе необходимого диаметра руководствуйтесь маркировкой, указанной на рукавах. Заводская маркировка DN обозначает диаметр внутреннего канала шланга.

3. Если вам предстоит провести ремонт тяжёлого рукава, который рассчитан на выдерживание повышенного давления, его концы нужно зачистить изнутри и снаружи до металлической оплётки. Эту процедуру лучше проводить на окорочных станках.

4. Далее подберите необходимые фитинги. Это может доставить некие неудобства, ввиду того, что импортные детали могут быть изготовлены совершенно по разным стандартам. Если возникли затруднения, лучше замерить старый фитинг штангенциркулем и резьбомером. Это позволит наиболее точно подобрать необходимые параметры нового фитинга по таблицам.

5. Далее нужно опрессовать фитинги на обжимном станке. На каждый диаметр индивидуально подбираются съёмные кулачки.

Шланги ГУР 6. Затем обязательно проверьте качество выполненной процедуры при помощи контрольного щупа. В идеале тестировать нужно на специально оборудованном испытательном стенде. Если соединение нестандартное, в ход идёт ремонтный фитинг. Для этого возьмите головку старого фитинга и припаяйте часть, которая должна будет опрессовываться. Данный метод подходит для экстренного ремонта шлангов гидроусилителя руля.

Ремонт шлангов ГУР

Шланги высокого давления гидроусилителя руля повреждаются, в основном, при вращении рулевого колеса, в процессе которого возникают серьёзные усилия. В результате происходит деформация эластичного элемента, который меняет размеры отверстий распределительного механизма, регулирующего перепады давления в гидравлическом цилиндре. Происходит износ рукава ГУРа, подведённого к ограничительному клапану.

Этот элемент рассчитан на определённое давление, которое варьируется в зависимости от марки и модели автомобиля: от 70 до 130 кГс/см2. При таком высоком давлении ремонт повреждённого шланга гидроусилителя при помощи хомутов или проволоки попросту невозможен. Остаются пара вариантов: либо заменить целиком трубку ГУРа, либо только её повреждённые части, смонтировав фитинги на новый шланг.

Замена и монтаж нового шланга гидроусилителя руля проводится так:

1. Поднимите домкратами переднюю часть транспортного средства.

2. Выверните до упора руль в левую сторону.

3. На шприц с иголкой насадите трубку из бачка ГУРа и откачайте всю жидкость.

4. Затем отсоедините рукав и заглушите рабочие отверстия системы гидравлики.

5. Точно соблюдая все параметры, подберите новый шланг. В противном случае функциональные качества гидроусилителя руля изменятся.

6. Установите новый шланг, залейте обратно жидкость и проверьте качество монтажа.
