Замена гидроусилителя руля своими руками

2481

ГУР На сегодняшний день сложно отыскать автомобиль без гидравлического усилителя руля, разве что модели из прошлого века. Оснащение автомобиля системой гидравлического руля (ГУР) существенно упрощает управление колесной базой. ГУР, как и любая техника, требует должного ухода, а при необходимости и полной замены. Замена гидроусилителя руля являет собой весьма трудоемкий процесс. Поэтому большинство автовладельцев доверяют данный этап техобслуживания специалистам СТО. Но, при наличии желания, заменить гидроусилитель руля можно и самостоятельно. Главное следовать пошаговой инструкции, которую мы вам и предлагаем изучить далее в нашей публикации.

1. Порядок снятия гидроусилителя руля

Если гидроусилитель начинает «барахлить», вы сможете продолжать движение, но мы настоятельно не рекомендуем этого делать, так как последствия могут быть самыми непредсказуемыми и даже плачевными. Осознавая важность корректной работы системы управления авто, необходимо максимально серьезно относиться к даже совсем незаметным признакам неисправности гидроусилителя руля, а также оперативно их устранять.

А если невозможно отремонтировать или поменять лишь деталь к механизму, то следует полностью заменить весь агрегат. Для начала следует разобраться с внешними признаками неисправностей гидроусилителя руля. В частности, если вы отмечаете один из нижеприведенных признаков и в работе своего автомобиля, скорее всего, вам придется осуществлять замену ГУР:

Рулевое колесо • Если во время вращения руля необходимо прикладывать усилия или же, наоборот, руль вращается слишком легко. Проблема, скорее всего, в неисправности насоса. Следует проверить уровень рабочей жидкости в заправном бачке. Если жидкости не хватает, то ГУР вообще может перестать работать.

• Если при удерживании руля вы ощущаете толчки, а также сложности при поворачивании руля вправо или влево на поворотах, то это говорит о слабо натянутом приводном ремне. Еще одной причиной может быть недостаток оборотов холостого хода двигателя. Если руль трудно поворачивать исключительно в одну сторону, то, скорее всего, проблемы стоит искать в масляном бачке.

• Если во время движения авто в руле слышен шум – это может говорить о том, что наконечники рулевых тяг были выставлены неправильно, в результате чего крепление ослабло. Еще одной причиной подобной неисправности могут быть некорректно присоединенные к кузову трубки гидроусилителя.

• Если проворачивается руль, то это, скорее всего, говорит о заклинившем клапане насоса устройства, поскольку его основной функцией является управление потоком. Или же в насосе недостаточное давление.

• Если управлять автомобилем практически невозможно, а проблема точно не в износе шин, то стоит проверить систему управления на наличие завоздушивания. Проверке также подлежат шаровые шарниры. Еще одной из причин такой некорректной работы системы управления может быть ослабление рулевых тяг.

• Если шкив насоса отвинчивается сам по себе без вашего воздействия, то, скорее всего, проблема связана с валами устройства, на которые неправильно установлен шкив. Возможно, валы имеют дефекты.

ГУР • Если после поворотов колеса с затруднением возвращаются к плавному движению вперед, то стоит пересмотреть крепление руля с переключателем поворотов, а также обратить внимание на рулевые тяги и шаровые шарниры. Возможно, они были ослаблены во время эксплуатации. Еще одной причиной может быть неточное выравнивание клапана контроля потоком.

• Если возникают осложнения во время паркования автомобиля, то причиной может быть недостаточное давление насоса или возникновение дисфункции работы клапана управления потоком насоса гидроусилителя.

Если в процессе проверки вам удастся установить, что причиной возникших неисправностей действительно является гидроусилитель руля, то следует еще разобраться в том, возможно ли поломку отремонтировать. В особо критических ситуациях может потребоваться полная замена гидроусилителя руля. В этом случае почему-то хочется вспомнить пословицу «жадный платит дважды». Часто самостоятельная замена деталей с целью экономии денег на ремонте показывает лишь излишний оптимизм таких идей.

Если вы все же решили, что ваш гидроусилитель руля все же подлежит полной замене, и производить замену вы собираетесь самостоятельно, учтите – процесс этот весьма сложный и трудоемкий. Разве что вы относитесь к разряду любителей посидеть в гараже, покопаться в своем автомобиле, а такого рода работы для вас не что иное, как отдых.

Порядок снятия гидроусилителя руля таков:

1. Сначала необходимо тщательно очистить моторный отсек от накопившейся на его узлах грязи.

2. Сливаем жидкость из системы. Для того чтобы она вытекла по максимуму, необходимо покрутить колеса то в одну, то в другую сторону.

3. Откручиваем хомут, при помощи которого крепится подающая трубка.

Сливаем масло 4. Шестигранником №6 выкручиваем винты, которые крепят рулевой вал. Для этого вам потребуется залезть под машину. Необходимо отметить изначальное положение эластичной муфты, так как данная метка понадобится во время установки нового гидроусилителя руля.

5. Съемником отсоединяем от сошки рулевые тяги.

6. Далее поднимаем машину на домкрат и демонтируем левое колесо.

7. Насос удерживается на креплении с тремя болтами. Два из них следует открутить сразу же. Третий болт можно будет открутить лишь после того как будут выкручены болты кожуха ремня ГРМ.

8. Под штуцеры подставьте емкость, куда должна вытекать вся оставшаяся жидкость из шлангов. Для этого их понадобится поочередно отсоединить. Так же поочередно сливать из каждого жидкость.

9. Ну и для того, чтобы достать ГУР, выкрутите оставшийся болт, и можете извлекать весь механизм.

2. Замена гидроусилителя руля

Прежде чем приступить к полной замене гидроусилителя рулевого управления, желательно окончательно убедиться в механическом характере проблемы. Возможно, заменив бачок гидроусилителя, вам все же удастся решить проблему. А возможно, достаточно будет лишь почистить бачок (правда, почистить фильтр, который в нем находится, довольно сложно) или просто поменять жидкость.

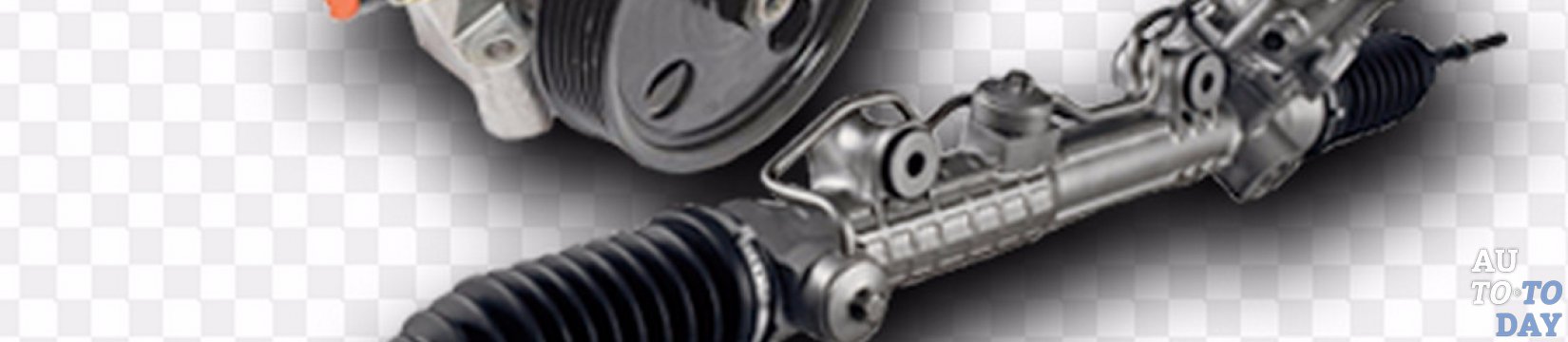

Замена ГУР Если повреждения механизма несовместимы с ремонтом, или вы все же решили, что лучше один раз поставить полностью новый механизм будет куда дешевле и практичнее, нежели каждый месяц что-то подлатывать, то осталась лишь малость – подобрать новый комплект и установить его на автомобиль. В новый комплект входят:

- рулевой редуктор;

- гидравлический цилиндр;

- шкив;

- расширительный бачок;

- набор шлангов;

- насос гидроусилителя руля.

3. Установка нового гидроусилителя руля

Приступаем к сборке гидроусилителя рулевого колеса своими руками:

1. Установите насос гидроусилителя с левой стороны на двигатель, где он при помощи клинового ремня приводится в действие от шкива коленчатого вала.

2. Закрутите второй передний крепежный болт насоса и закрепите шкив.

3. Закрутите передний крепежный болт насоса гидравлического усилителя через отверстие на шкиве.

4. Закрутите задний крепежный болт.

Насос ГУР 5. Подсоедините трубопровод. Следите, чтобы отверстия всех трубочек были освобождены от пробок и других предметов, которыми при разборке могли закрыть отверстия, чтобы не вытекала рабочая жидкость. Кроме этого, очень важно обратить внимание на то, чтобы стык напорного трубопровода и насоса гидроусилителя был уплотнен резиновой прокладкой. При каждой разборке наконечника напорной магистрали рекомендуем использовать новые уплотнительные кольца.

6. Закрепите крепежную гайку напорного трубопровода.

7. Наденьте на штуцер насоса пароотводный шланг.

8. Подтяните затяжку крепежного хомута пароотводного шланга.

9. Закрепите приводной ремень вспомогательных механизмов.

10. Прокачайте систему гидроусилителя руля (чтобы получить хороший результат, лучше использовать новую гидравлическую жидкость).

Прокачку системы гидроусилителя необходимо выполнить следующим образом:

1. Бачок заполнить наполовину от общего объема, затем, контролируя уровень жидкости, начните потихоньку прокручивать руль от упора в одну сторону и до упора в противоположную сторону. Эту процедуру следует продолжать до полного прекращения появления пузырей. Если все-таки воздух попадает в трубки из-за резкого опускания уровня жидкости, следует подождать полчаса и вновь повторить процедуру (обязательно проверьте уровень жидкости).

Замена ГУР 2. Запустить двигатель (при этом автомобиль находится в подвешенном состоянии) и продолжать прокачку на холостых оборотах, медленно проворачивая руль. В идеале воздух прекратит выделяться на 3-4 цикле, но если этого не произошло, опять нужно подождать еще около получаса и все повторить.

3. Заглушить двигатель и опустить машину на землю.

4. Завести двигатель и на холостых оборотах повторить прокачку гидравлической системы. При этом нужно не забывать следить за тем, чтобы перестали появляться пузырьки. При наличии следующих «симптомов», процедуру необходимо повторять спустя каждые полчаса:

- снизился уровень жидкости более чем на 3мм;

- рулевой насос начал скрипеть;

- появились пузырьки на поверхности.

Замена ГУР 4. Окончательный этап в прокачке: завести двигатель и вращать руль от упора до упора, при этом осматривать доступные штуцерные соединения гидравлической системы гидроусилителя рулевого механизма, чтобы избежать развития утечек. При необходимости следует заменить испорченные штуцерные компоненты, или затянуть гайки. После того как все демонтажные, ремонтные и установочные работы завершены, не забудьте еще несколько раз перепроверить результаты своей работы. Внимательно проверьте все соединения шлангов и насосов, исключая недопустимые повреждения.

Мы надеемся, что вы внимательно следовали вышеуказанной инструкции, и что после этого ваше авто будет только радовать вас корректной работой рулевой системы. Ну и напоследок несколько советов по эксплуатации гидроусилителя руля автомобиля:

• Чтобы избежать перегрева масла и, собственно, поломки насоса, не рекомендуется держать руль больше 5 секунд в крайнем положении.

• Регулярно следите за уровнем жидкости, ни в коем случае не допускайте, чтобы она понижалась ниже минимальной отметки.

• Время от времени осматривайте узлы соединений и магистрали. Таким образом, вы перестрахуетесь от протечек через подшипники.

• Если ремень привода будет слишком натянут, то это грозит ремонтом насоса, если же слабо натянут, то он быстро износится. По этой причине степень его натяжения необходимо контролировать регулярно.
