Как проверить распредвал?

11753

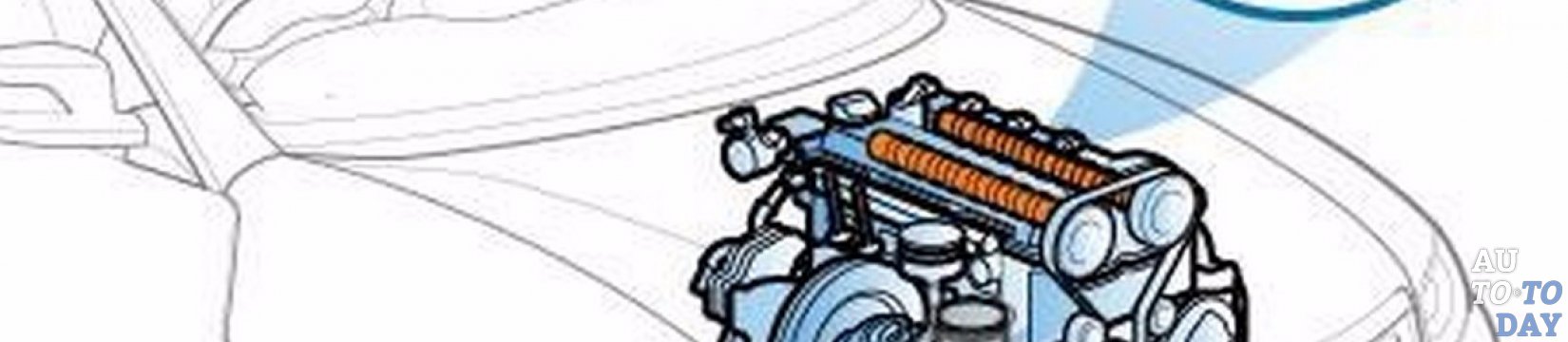

Распредвал Распределительный вал, или кулачковый вал, или просто распредвал – это специальная деталь, которая отвечает за порядок и период открывания клапанов автомобиля. Некоторые автомеханики даже называют эту деталь «диспетчером», который отдает приказы о работе того или иного клапана. То есть нормальное функционирование двигателя без полноценной работы распредвала просто невозможно.

Вместе с тем, если он выйдет из строя – за ремонт придется отдать очень большие деньги. Избежать подобного можно только благодаря регулярной проверке работоспособности детали и своевременному устранению возможных причин поломки. Как правильно проверить распредвал, мы и поведаем в сегодняшней статье.

1. В двух словах об устройстве распределительного вала.

Основное предназначение распределительного вала – это своевременное открытие клапана, через который в камеру сгорания двигателя поступает воздушно-топливная смесь. Кроме того, он же отвечает, чтобы из той же камеры выходила уже отработанная смесь. В газораспределительном механизме распредвал является основным элементом.

Как же функционирует данная деталь? На самом распределительном вале есть специальная разрезная шестерня, которая соединяется с коленвалом при помощи цепи (иногда при помощи ремня ГРМ). Размещается деталь в верхней части головки блока цилиндров двигателя и крепится при помощи постели распредвала.

Распредвал в авто Конструкция распредвала может быть разной. В частности, может отличаться количество кулачков, которое обязательно должно соответствовать количеству клапанов, за работу которых отвечает вал. Именно эти кулачки и играют основную роль в корректной работе данного устройства и коленвала. При этом, каждый кулачок отвечает только за свой клапан. Весь процесс открывания/закрывания клапанов происходит следующим образом: кулачок толкает рычаг толкателя, благодаря чему открывается клапан, если же кулачок отходит от рычага – при помощи пружины клапан закрывается обратно.

2. Проверка распредвала: что может стать причиной появления характерного стука?

Поводом для того, чтобы осуществить полноценную проверку распредвала, может являться стук данной детали. Конечно, допускать подобного не стоит. Однако если стук все-таки начал проявляться, необходимо понимать, какие именно причины могут за ним скрываться. Ниже мы приводим список типичных причин, хотя вы должны понимать, что он не является исчерпывающим:

Откручиваем крепежный болт 1. Износ кулачков распределительного вала. Если причиной стука действительно являются кулачки, то в начале непривычный звук вы будете слышать лишь во время запуска двигателя. Но чем больше они будут изнашиваться, тем чаще и интенсивнее будет проявляться звук, в том числе и во время работы прогретого двигателя.

2. Износ подшипников распределительного вала.

3. Неисправности постели детали, которые чаще всего бывают механическими.

4. Не отрегулирован процесс подачи топлива, что при очень быстром включении зажигания будет вызывать стуки пальцев распредвала.

5. Деформация детали в результате детонационного сгорания топливной смеси – будет происходить осевое биение.

6. Перелом шейки распредвала.

7. Трещина на опоре детали.

8. Использование некачественного моторного масла, которое содержит в себе примеси.

9. Вышел из строя сальник распредвала.

10. Отсутствие масла в топливной системе.

3. Поломка распредвала: как и где искать причину и как ее устранить?

Материалы для проверки распредвала вам практически не понадобятся. Вся проверка осуществляется путем визуального осмотра детали на наличие поломок. Лишь для того, чтобы снять деталь с двигателя, вам понадобится стандартный набор ключей.

Снимаем цепь Чтобы дать полноценную оценку того, в каком состоянии находится распределительный вал, в первую очередь необходимо демонтировать головку блока цилиндров автомобильного двигателя. Сделать это очень легко. Но перед началом работы нужно обязательно отключить аккумулятор, а также слить из системы моторное масло и охлаждающую жидкость. Начинать следует из навесного оборудования, демонтировать которое нужно в первую очередь:

1. Отсоединяем от него провод, который идет от зажигания.

2. Отсоединяем шланги, в частности вакуумный и шланг системы охлаждения автомобиля.

3. Снимаем с автомобиля все топливные магистрали.

4. Отключаем трос педали газа.

5. После этого вы сможете без проблем снять навесное оборудование, которое препятствует снятию головки блока цилиндров.

Очень важно при осуществлении всех этих действий осуществлять маркировку проводов и шлангов, чтобы во время монтажа вы не перепутали их и подключили правильно. После этого можно приступать к работе по демонтажу головки блока цилиндров:

1. Снимаем крышку головки блока цилиндров (ГБЦ).

2. Демонтируем кожух ГРМ, а также ремень шкива.

3. Параллельно с этим можно снять с автомобиля и сам распредвал, поскольку уже на данном этапе вы получите к нему полный доступ (но все же лучше закончить с демонтажем ГБЦ).

4. Откручиваем болты, при помощи которых крепится ГБЦ (повторную установку ГБЦ лучше проводить уже с новыми болтами).

Снимаем коленвал Дальше приступаем к проверке интересующей нас детали. В целом внешний осмотр сводится к осмотру сальников распределительного вала. Очень важно определить, нет ли на них каких-нибудь трещин, отверстий или просто заусенцев. Если распредвал находится в рабочем состоянии, то подобные дефекты должны отсутствовать. Если с сальниками все нормально, то следует перейти к осмотру постели и самого вала.

В случае обнаружения реальных проблем в работе данной детали, ее ремонт можно осуществить самостоятельно. Только лишь в особых случаях вам придется обращаться за помощью в специализированный автосервис. Но в любом случае, вы должны понимать, что любая поломка или неисправность распредвала очень сильно влияет на мощность работы двигателя.

Во время проверки распредвала вы должны ориентироваться на следующий перечень проблем, к описанию которых мы также включили способы их устранения:

1. Износ распределительного вала, а также наличие на нем задир и царапин (особенно часто они проявляются на поверхности опорных шеек детали). Привести к подобному может недостаток давления в системе смазки, недостаток масла в картере, использование некачественного масла и засорение масляных фильтров, попадание топлива в масло, перегрев двигателя и его большой пробег. Перед тем как приступить к ремонту и обратному монтажу распределительного вала, все указанные проблемы необходимо обязательно устранить.

Решением же проблемы может стать только капитальный ремонт автомобильного двигателя или же просто замена испорченной детали – распредвала. В отдельных случаях можно обойтись только шлифовкой шеек, на которые после этого необходимо будет установить утолщенные втулки (чтобы они не потеряли свои параметры).

Не лишним в такой ситуации будет обратить внимание и на работу системы охлаждения, которая могла стать причиной перегрева двигателя, а также на систему питания.

2. Если распределительный вал сильно изношен и на поверхности его кулачков имеются задиры – деталь необходимо заменять новой, иначе ее неправильное функционирование со временем может вывести из строя двигатель автомобиля. Велика вероятность, что придется осуществлять даже ремонт клапанного механизма и менять гидрокомпенсаторы.

РаспредвалМасляный насос также необходимо подвергнуть тщательной проверке, продиагностировать работоспособность масляной магистрали, фильтров. Обязательно нужно промыть головку блока цилиндров. Перед установкой нового распределительного вала необходимо осуществить замену масла, охлаждающей жидкости.

3. Если распределительный вал прогнулся, то он опять же подлежит замене, поскольку в таком состоянии он просто не способен нормально функционировать. Однако чтобы проверить, действительно ли присутствует прогиб, необходимо осуществить ряд действий:

• Снятый с автомобиля распределительный вал укладываем на призмы, предварительно установленные на плиту из металла.

• Используя стрелочный индикатор, закрепленный на специальной стойке, проверяем, есть ли прогиб опорных шеек.

• Для достоверности результата распределительный вал вращаем рукой, чтобы проверить деталь со всех сторон.

К слову, минимальный прогиб детали все же является допустимым, однако он не должен превышать 0,05 мм для легковых автомобилей, а для грузовых – 0,1 мм. Но если величина прогиба больше нормы – деталь не может дальше эксплуатироваться.

4. Наличие трещин на распределительном вале может быть вызвано попаданием в систему посторонних предметов. Кроме того, привести к подобным последствиям могли неправильно установленные фазы газораспределителя, или же разрыв ремня его привода. Часты случаи, когда распредвал рассыпается на кусочки прямо во время движения. Чтобы не допустить подобного, деталь необходимо держать под постоянным контролем. В случае, если на детали появились трещины, ни о каком ремонте не может идти даже речи.

5. Под сальниками распредвала появились царапины и следы от выработки. Подобное случается только при очень длительной эксплуатации автомобиля или же использовании некачественного масла. Выйти из строя могут даже новые сальники, замена которых была произведена неправильно или неаккуратно.

Шлифовка распредвалаИсправить подобную ситуацию можно путем шлифовки поверхности, на которой появились царапины. Если есть выработка – меняем сальники на новые, при этом устанавливаем их с небольшим осевым смещением. В идеале нужно заменить распределительный вал полностью.

6. Не обойтись без замены распредвала и в том случае, если на снятой с автомобиля детали вы обнаружите разрешение шпоночных пазов и посадочных мест, предназначенных под установочные штифты. Однако не стоит забывать и об устранении причин, которые могли привести к возникновению подобной ситуации: плохая затяжка болтов, при помощи которых крепятся шкивы и шестерни. Но зачастую к подобным деформациям распределительного вала приводят очень сильные аварии.

7. Никакой ремонт не поможет справиться с такой проблемой как сношенная резьба в крепежных отверстиях. Разрушается и изнашивается она из-за плохой затяжки крепежных болтов. Как результат – приходится менять весь распредвал.

Как вы сами убедились – проверка распределительного вала не является сложной задачей, поскольку все поломки детали достаточно типичны. Проблема заключается лишь в том, что данная деталь практически не поддается ремонту. Даже в тех случаях, когда он возможен, зачастую приходится обращаться в автосервис. Однако, если уделять детали достаточно внимания, служить она будет долго и без проблем.
